電空レギュレータ


A B C D E F G H I J K L M N O P Q R S T U V W X Y Z

電空レギュレータ／大流量タイプ ITV1100/2100/3100

製品特長
    ・電気信号に比例して空気圧力を無段階に制御
    ・流量：最大約5倍（従来品と比較）
    ・感度：±0.2%F.S.以下
    ・リニアリティ：±1%F.S.以下
    ・ヒステリシス：0.5%F.S.以下
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

    2D CAD
    2D CADデータはこちら
  • 電空レギュレータ／大流量タイプ ITV1100/2100/3100
    取扱説明書
    シリーズ 検索結果を表示
    ITV1100検索結果を表示
    ITV2100検索結果を表示
    ITV3100検索結果を表示
  • 電空レギュレータ／大流量タイプ ITV1100/2100/3100
    自己宣言書
    シリーズ 検索結果を表示
    ITV1100検索結果を表示
    ITV2100検索結果を表示
    ITV3100検索結果を表示
安全上のご注意　F.R.L/共通注意事項　圧力制御機器/バリエーション
特定開発品情報　グリーン対応（RoHS）　電空レギュレータ　アプリケーション例
シリーズ管接続口径設定圧力
ITV11001/8，1/40.005～0.1MPa
0.005～0.5MPa
0.005～0.9MPa
ITV21001/4，3/80.005～0.1MPa
0.005～0.5MPa
0.005～0.9MPa
ITV31001/4，3/8，1/20.005～0.1MPa
0.005～0.5MPa
0.005～0.9MPa

電空レギュレータ ITV

製品特長
    ・電気信号に比例して空気圧力を無段階に制御。
    ・感度：0.2kPa（100kPa仕様）
    ・リニアリティ：±1％以内（F.S.）
    ・ヒステリシス：0.5％以内（F.S.）
    ・通信：CC-Link, DeviceNet®, PROFIBUS DP, RS-232C, IO-Link

    　▶IO-Linkマスタ
安全上のご注意　F.R.L/共通注意事項　圧力制御機器/バリエーション　特定開発品情報　グリーン対応（RoHS）　IO-Linkマスタ　電空レギュレータ　アプリケーション例
シリーズ管接続口径設定圧力（MPa）
ITV0000ワンタッチ管継手内蔵
φ4，φ5/32		0.001～0.1
0.001～0.5
0.001～0.9
ITV10001/8，1/40.005～0.1
0.005～0.5
0.005～0.9
ITV20001/4，3/80.005～0.1
0.005～0.5
0.005～0.9
ITV30001/4，3/8，1/20.005～0.1
0.005～0.5
0.005～0.9

プラグイン電空レギュレータ/マニホールドタイプ IITV23

製品特長
    ・電空レギュレータとフィールドバス機器を同一マニホールドに接続し
    　省配線、配線／配管工数削減、コンパクトに貢献！
    ・コンパクト
    　設置面積：20％削減、占有面積：10％削減
    ・ゲイン調整機能
    ・感度調整機能
    ・遠隔操作での設定／モニタリングが可能
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

    2D CAD
    2D CADデータはこちら
  • プラグイン電空レギュレータ/マニホールドタイプ IITV23
    取扱説明書
    シリーズ 検索結果を表示
    ITV234
    マニホールド用
    電空レギュレータ    		検索結果を表示
    ITV235
    マニホールド用
    電空レギュレータ    		検索結果を表示
安全上のご注意　F.R.L/共通注意事項　圧力制御機器/バリエーション　特定開発品情報　グリーン対応（RoHS）　電空レギュレータ　アプリケーション例
シリーズ管接続口径設定圧力（MPa）
ITV234
マニホールド用
電空レギュレータ		ø10ワンタッチ管継手0～0.7
ITV235
マニホールド用
電空レギュレータ		ø10ワンタッチ管継手0～0.9

電子式真空レギュレータ ITV

製品特長
    ・電気信号に比例して真空圧力を無段階に制御。
    ・通信：CC-Link, DeviceNet®, PROFIBUS DP, RS-232C
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

    2D CAD
    2D CADデータはこちら
  • 電子式真空レギュレータ ITV
    自己宣言書
    シリーズ 検索結果を表示
    ITV009□検索結果を表示
    ITV209□検索結果を表示
安全上のご注意　F.R.L/共通注意事項　圧力制御機器/バリエーション
特定開発品情報　グリーン対応（RoHS）　電空レギュレータ　アプリケーション例
シリーズ管接続口径設定圧力（kPa）
ITV009□ワンタッチ管継手内蔵
φ4，φ5/32		－1～－100
ITV209□1/4－1.3～－80

電空レギュレータ用コントローラ IC

    ・表示機能のないITV0000シリーズとの組合せが主な用途。
    ・デジタル信号をアナログ信号に変換。
    ・10bitパラレル入力（最大）
    　・210＝1024点の圧力設定が可能
    ・4点プリセット出力。
    　・20ステッププログラミング
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

    2D CAD
    2D CADデータはこちら
安全上のご注意　特定開発品情報　グリーン対応（RoHS）　電空レギュレータ　アプリケーション例

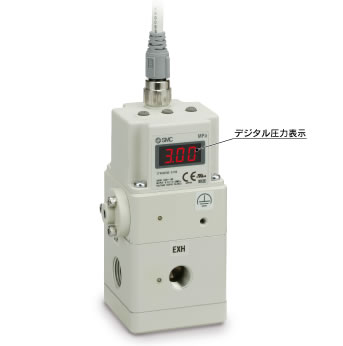

5.0MPa対応 高圧電空レギュレータ ITVX

製品特長
    ・電気信号に比例して空気圧力を無段階に制御。
    ・最高供給圧力：5.0MPa
    ・設定圧力範囲：0.01～3.0MPa
    ・最大流量：3000L/min（ANR）
    ・使用流体：空気,N2,O2,Ar
    ・接流体部：フッ素系グリース使用。
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

    2D CAD
    2D CADデータはこちら
  • 5.0MPa対応 高圧電空レギュレータ ITVX
    取扱説明書
    シリーズ 検索結果を表示
    ITVX検索結果を表示
  • 5.0MPa対応 高圧電空レギュレータ ITVX
    自己宣言書
    シリーズ 検索結果を表示
    ITVX検索結果を表示
安全上のご注意　F.R.L/共通注意事項　圧力制御機器/バリエーション
特定開発品情報　グリーン対応（RoHS）　電空レギュレータ　アプリケーション例
シリーズ管接続口径設定圧力（MPa）
ITVX3/80.01～3.0

3.0MPa対応 高圧電空レギュレータ ITVH

製品特長
    ・最高供給圧力：3.0MPa
    ・設定圧力範囲：0.2～2.0MPa
    　2.0MPaまでの空気圧力を無段階に制御
    ・安定性：±1％F.S.以下
    ・消費電力：3W以下
    ・最大流量：3,000L/min（ANR）
    ・接流体部：フッ素系グリース使用
安全上のご注意　F.R.L/共通注意事項　圧力制御機器/バリエーション
特定開発品情報　グリーン対応（RoHS）　電空レギュレータ　アプリケーション例
シリーズ管接続口径設定圧力（MPa）
ITVH1/4，3/80.2～2.0
