標準形エアシリンダ（丸形）

エアシリンダ CG1/CDG1

    ・ロッド先端形状めねじを標準化。
    ・オートスイッチ操作性向上、位置調整が容易。
    ・基本形にトラニオン取付タップなし形状を設定。
    ・ロッド先端金具、揺動金具付品番を設定（別手配する手間が省けます）
    ・オートスイッチ付（CDG1-Zシリーズ：CDG1，CDG1W，CDG1K，
    　CDG1KW，CDG1R，CDG1KR，CDBG1）

    ※標準形複動片ロッドCG1-Zは2025年11月末に生産終了予定です。
    　CG1-Z1をご選定願います。▶詳細はこちら
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

    2D CAD
    2D CADデータはこちら
  • エアシリンダ CG1/CDG1
    取扱説明書
    形式 シリーズ 作動方式 検索結果を表示
    標準形CG1-Z複動片ロッド検索結果を表示
    標準形CG1-Z単動（押・引）検索結果を表示
    標準形CG1W-Z複動両ロッド検索結果を表示
    ロッド回り止め形CG1K-Z複動片ロッド検索結果を表示
    ロッド回り止め形CG1KW-Z複動両ロッド検索結果を表示
    ダイレクトマウント形CG1R-Z複動片ロッド検索結果を表示
    ダイレクトマウント
    ロッド回り止め形    		CG1KR-Z複動片ロッド検索結果を表示
    エンドロックシリンダCBG1複動片ロッド
  • エアシリンダ CG1/CDG1
    ご注文の際はホームページ簡易特注システムより「簡易特注品仕様書」をダウンロードのうえ手配をお願いします。
    簡易特注システムはこちら
    型 式 名 称 ダウンロード
    -XA0～XA30 簡易特注 ロッド先端形状変更 PDF
  • エアシリンダ CG1/CDG1

    オーダーメイド組合せ型式表示方法はこちらをご参照ください。

    ※製品個別オーダーメイド仕様については、各製品カタログをご参照ください。
    型 式 名 称 ダウンロード
    -XB6 オーダーメイド 耐熱シリンダ（－10～150℃） PDF
    -XB7 オーダーメイド 耐寒シリンダ（－40～70℃） PDF
    -XB9 オーダーメイド 低速シリンダ（10～50mm/s） PDF
    -XB13 オーダーメイド 低速シリンダ（5～50mm/s） PDF
    -XC4 オーダーメイド 強力スクレーパ付 PDF
    -XC6 オーダーメイド 材質ステンレス鋼 PDF
    -XC8 オーダーメイド 可変行程シリンダ／押出し調整形 PDF
    -XC9 オーダーメイド 可変行程シリンダ／引込み調整形 PDF
    -XC10 オーダーメイド デュアル行程シリンダ／両ロッド形 PDF
    -XC11 オーダーメイド デュアル行程シリンダ／片ロッド形 PDF
    -XC12 オーダーメイド タンデム形シリンダ PDF
    -XC13 オーダーメイド オートスイッチレール取付形 PDF
    -XC20 オーダーメイド ヘッドカバー軸方向ポート PDF
    -XC22 オーダーメイド パッキン類フッ素ゴム PDF
    -XC27 オーダーメイド 2山クレビス用ピン、2山ナックル用ピンの材質ステンレス鋼 PDF
    -XC29 オーダーメイド 2山ナックルジョイント部にスプリングピン打ち PDF
    -XC35 オーダーメイド コイルスクレーパ付 PDF
    -XC37 オーダーメイド 管接続ポートの絞り径を大きくする PDF
    -XC42 オーダーメイド ヘッドカバー側にショックアブソーバ内蔵形シリンダ PDF
    -XC85 オーダーメイド 食品機械用グリース仕様 PDF
安全上のご注意　アクチュエータ/共通注意事項　オートスイッチ/共通注意事項　オートスイッチ取付および移動方法　機種選定・技術資料　早見選定表　簡易特注　オーダーメイド　特定開発品情報　グリーン対応（RoHS）
形式シリーズ作動方式チューブ内径（mm）
標準形CG1-Z複動片ロッド20，25，32，40，50，63，80，100
標準形CG1-Z単動（押・引）20，25，32，40
標準形CG1W-Z複動両ロッド20，25，32，40，50，63，80，100
ロッド回り止め形CG1K-Z複動片ロッド20，25，32，40，50，63
ロッド回り止め形CG1KW-Z複動両ロッド20，25，32，40，50，63
ダイレクトマウント形CG1R-Z複動片ロッド20，25，32，40，50，63
ダイレクトマウント
ロッド回り止め形		CG1KR-Z複動片ロッド20，25，32，40，50，63
エンドロックシリンダCBG1複動片ロッド20，25，32，40，50，63，80，100

製品特長

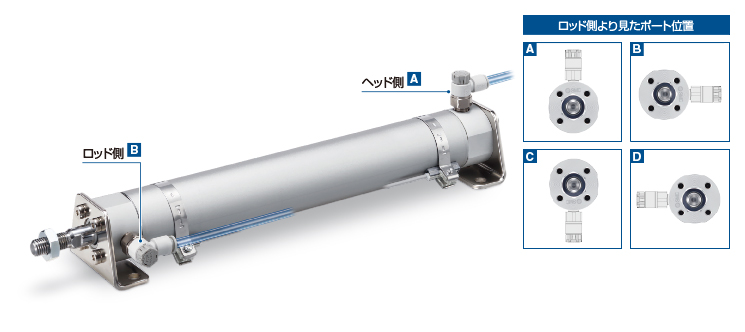

配管自由度の向上（オーダーメイド：XC3）

・90度ずつ（4方向）の位置に配置が可能
・設計段階で設置状況に合せた配管位置が選択でき、より使いやすくなりました。

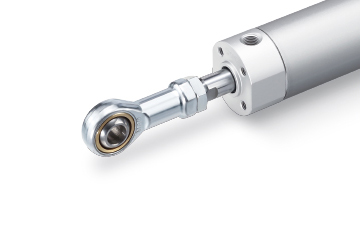

ロッド先端金具にロッドエンド付を標準化

既存製品と取付互換

※ロングストロークは除く

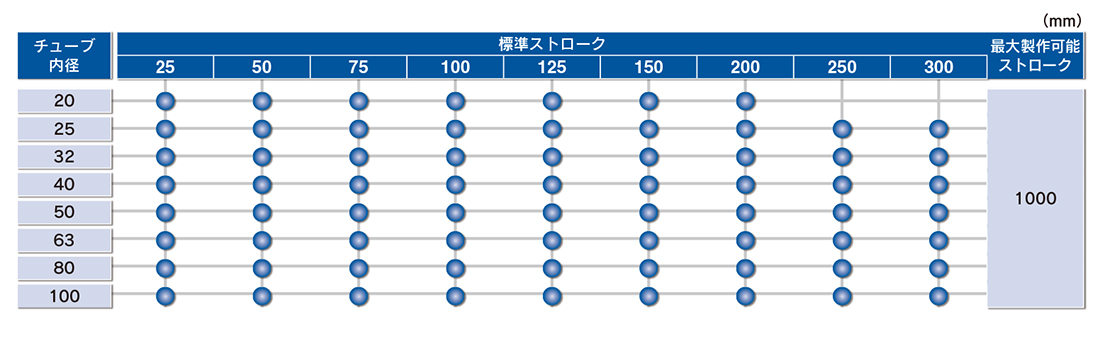

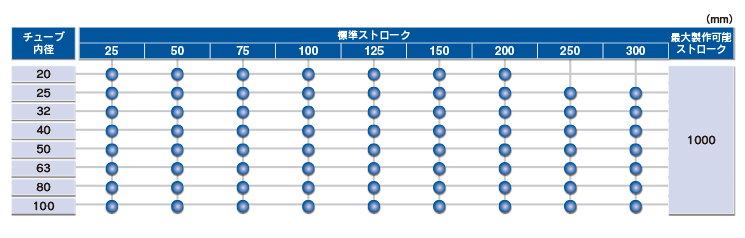

ストロークバリエーション

豊富な取付支持金具

・設置状況に合った取付支持が可能
・取付け自由度の向上

ロッド先端金具、揺動受け金具付品番

シリンダと金具を別々に手配する手間が省けます。
注）取付金具は同梱出荷になります。

シリーズバリエーション

※クリーンシリーズの詳細につきましては、こちらをご参照ください。
