増圧弁


A B C D E F G H I J K L M N O P Q R S T U V W X Y Z

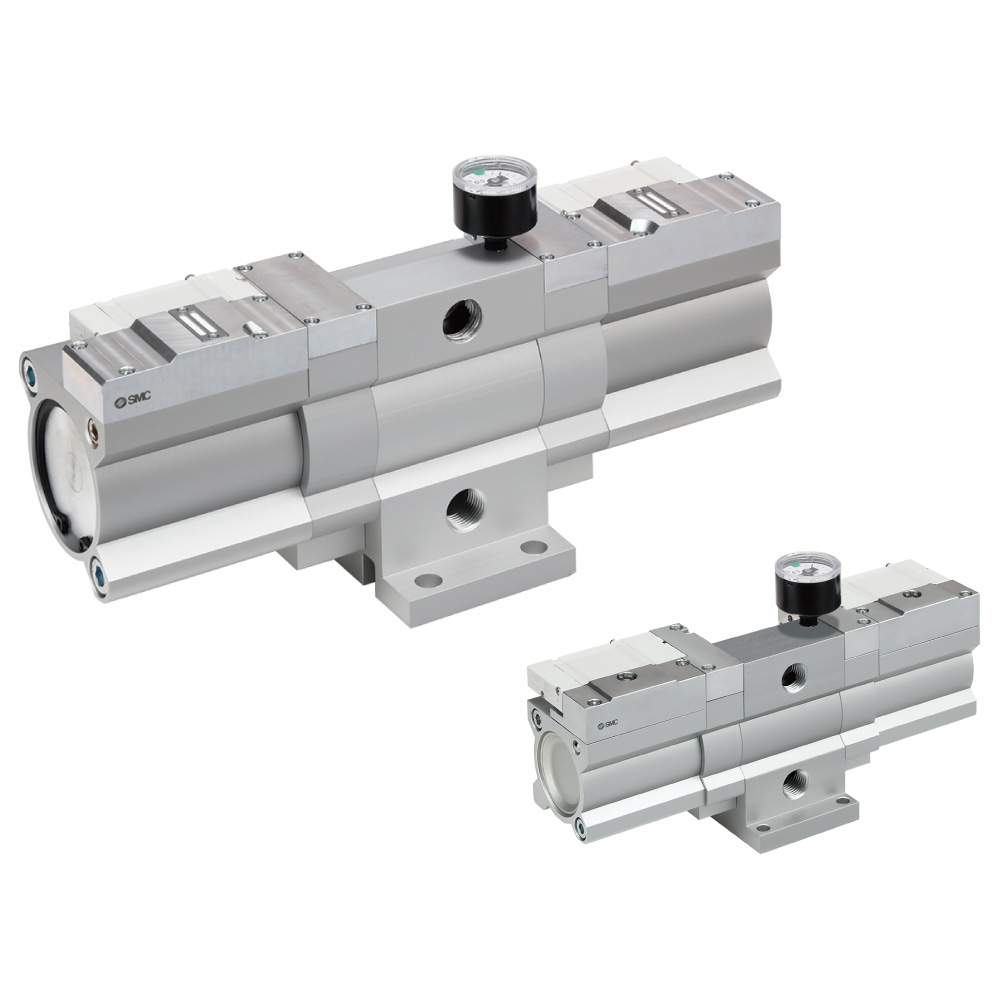

省エア増圧弁 VBA

製品特長
    ・空気消費量：最大40%削減　(当社測定条件による)
    　排気リターン回路により再利用エアで作動
    ・作動音65dB（A）
    　既存製品（VBAシリーズ）より15dB（A）低減　(当社測定条件による)
    ・充てん時間最大50%短縮
    ・作動回数5,000万回以上
    　寿命向上によりメンテナンス頻度を低減　(当社試験条件による)
    ・垂直・水平取付が可能
    ・既存製品（VBAシリーズ）と取付互換
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

    2D CAD
    2D CADデータはこちら
安全上のご注意　特定開発品情報　グリーン対応（RoHS）
シリーズ管接続口径設定圧力（MPa）
VBA-X31451/4，1/20.3～1.2

増圧弁 VBA10A/11A

製品特長
    ・工場エアを部分的に最大4倍まで増圧
    ・オールエアで電源不要・簡単設置
    ・空気消費量：最大25%低減（増圧比2倍）、最大30%低減（増圧比4倍）
    ・最大流量：10%向上（増圧比2倍）、30%向上（増圧比4倍）
    ・充てん時間：最大30%短縮（増圧比2倍）、最大60%短縮（増圧比4倍）
    ・寿命向上：5,000万回以上（増圧比2/4倍）
    　寿命向上によりメンテナンス頻度を低減
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

    2D CAD
    2D CADデータはこちら
安全上のご注意　特定開発品情報　グリーン対応（RoHS）
シリーズ接続口径設定圧力（MPa）
VBA-X32391/4VBA10A：0.4～1.4
VBA11A：0.8～2.0

増圧弁 VBA

    ・工場エアを最大2倍に増圧、電源不要。
    　工場ラインからエアをつなぐだけで最大2倍の圧力が得られます。
    　（VBA11Aは最大4倍）
    　エアタンクと増圧弁が直結でき省スペース。
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

    2D CAD
    2D CADデータはこちら
  • 増圧弁 VBA
    取扱説明書
    シリーズ 検索結果を表示
    VBA検索結果を表示
安全上のご注意　圧力制御機器/バリエーション　特定開発品情報　グリーン対応（RoHS）
シリーズ管接続口径設定圧力（MPa）
VBA1/4，3/8，1/2VBA1□A：0.2～2.0
VBA2□A：0.2～1.0
VBA4□A：0.2～1.0
VBA43A：0.2～1.6

エアタンク VBAT

    ・増圧弁がコンパクトに直結できる小容量のエアタンク。
    ・タンク単体としても使用可能。
    ・安全弁付（オプション）

    ・海外規格適合品
    　CEマーキング適用品（−Q）
    　ASME規格適合（−X105）
    　ASME規格適用除外品（−X11）
    　中国圧力容器規程適合品（−X104）
    　労働安全衛生法KCs認証適合品（−X101）
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

    2D CAD
    2D CADデータはこちら
  • エアタンク VBAT
    取扱説明書
    シリーズ 検索結果を表示
    VBAT検索結果を表示
  • エアタンク VBAT
    自己宣言書
    シリーズ 検索結果を表示
    VBAT検索結果を表示
安全上のご注意　圧力制御機器/バリエーション　特定開発品情報　グリーン対応（RoHS）
シリーズ接続口径タンク容量（L）
VBAT3/8，1/2，3/45，10，20，38
