省配線フィールドバスシステム(シリアル伝送システム)

安全通信対応フィールドバス機器 EX600

    ・安全/汎用入出力を一つのマニホールドに集約
    　IEC 61508/IEC 62061 SIL3
    　ISO 13849 PL e 対応
    ・安全／汎用入出力モジュールを接続可能
    ・設備立上げやメンテナンス作業の効率化
    ・レイアウトの簡素化＆省配線
安全上のご注意　3・4・5ポート電磁弁 共通注意事項　フィールドバスシステム 共通注意事項　産業IoTセキュリティ対策　フィールドバス用語集　フィールドバスシステム特長　タイプ別対応製品/適用バルブシリーズ　特定開発品情報　グリーン対応（RoHS）IO-Linkデバイス機器

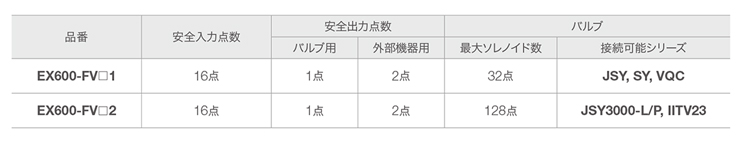

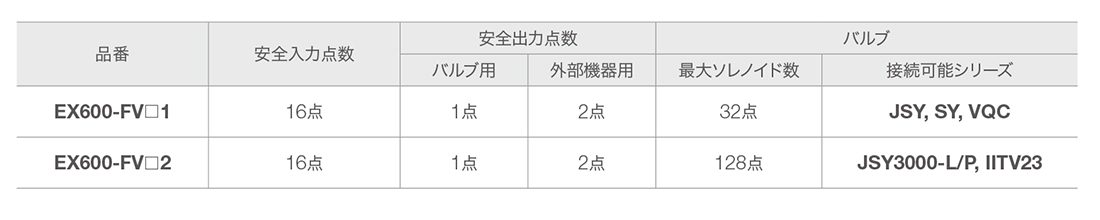

品番安全入力点数安全出力点数バルブ最大ソレノイド数接続可能ソレノイドバルブシリーズ
EX600-FV□116点バルブ用：1点 外部機器用：2点32点JSY、SY、VQC
EX600-FV□216点バルブ用：1点 外部機器用：2点128点JSY3000-L/P、IITV23

製品特長

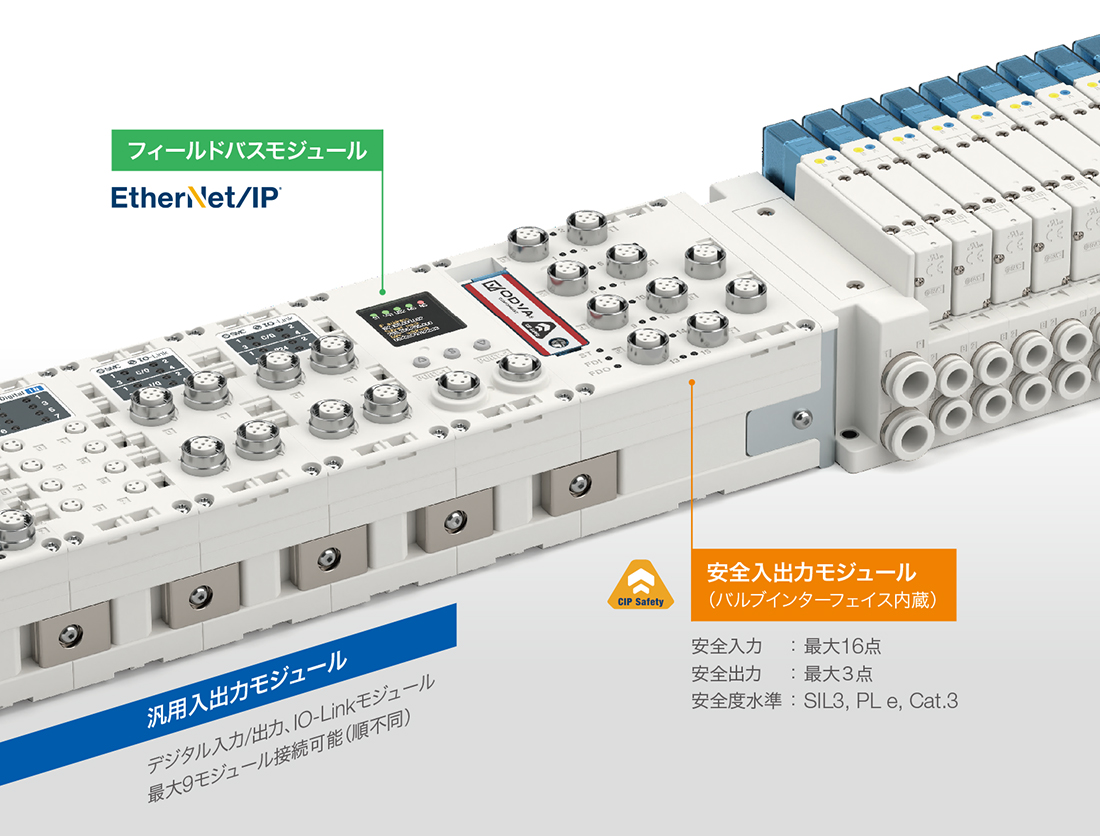

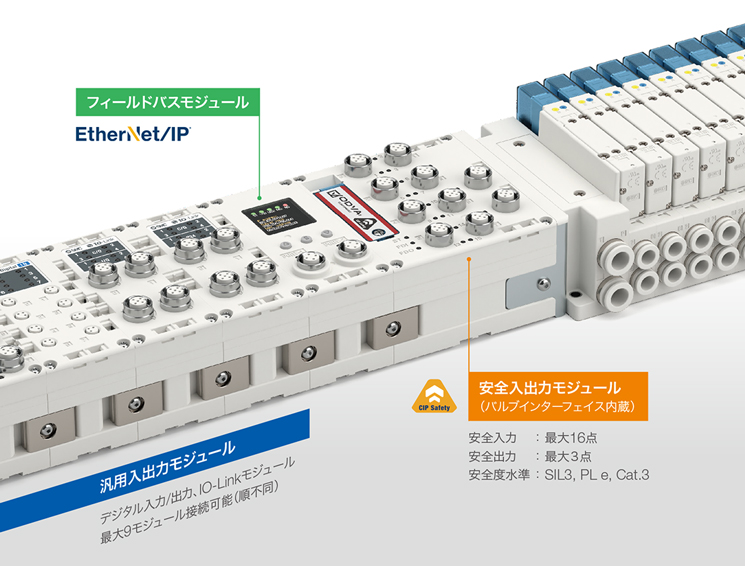

安全/汎用入出力を一つのマニホールドに集約

IEC 61508/IEC 62061 SIL3
ISO 13849 PL e 対応

安全出力

■特長

出力（3点固定）
PLCからの指示により、安全出力をOFFにすることで、バルブや外部への電源供給を遮断し、安全状態に移行します。
冗長化された安全スイッチ
本製品の安全出力は、24V側と0V側の2つの安全スイッチにより冗長化されています。
常に診断を行い、安全出力に異常が検出された場合、安全スイッチをOFFにして安全状態に移行します。

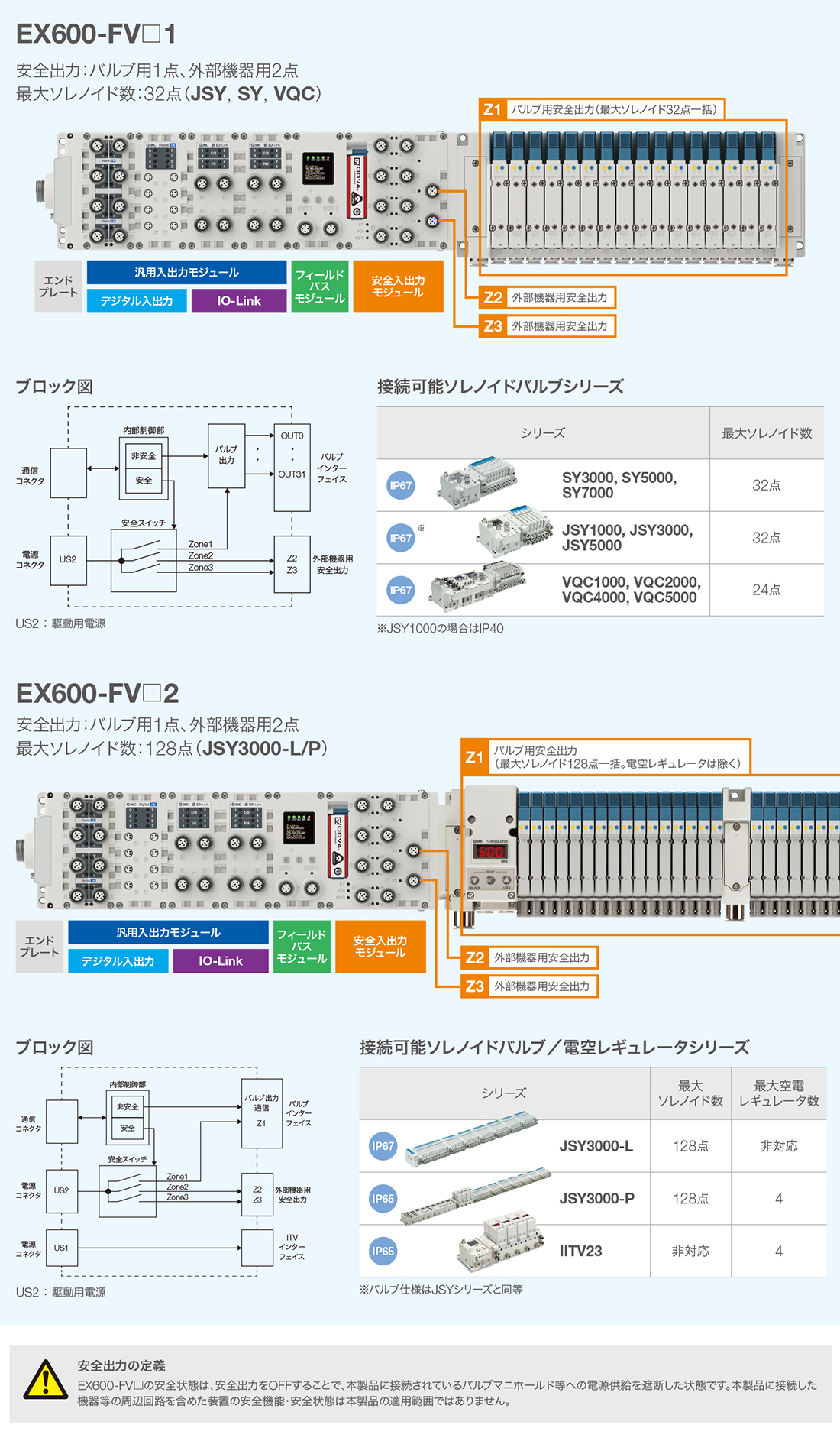

■安全出力、バルブ出力仕様によるバリエーション

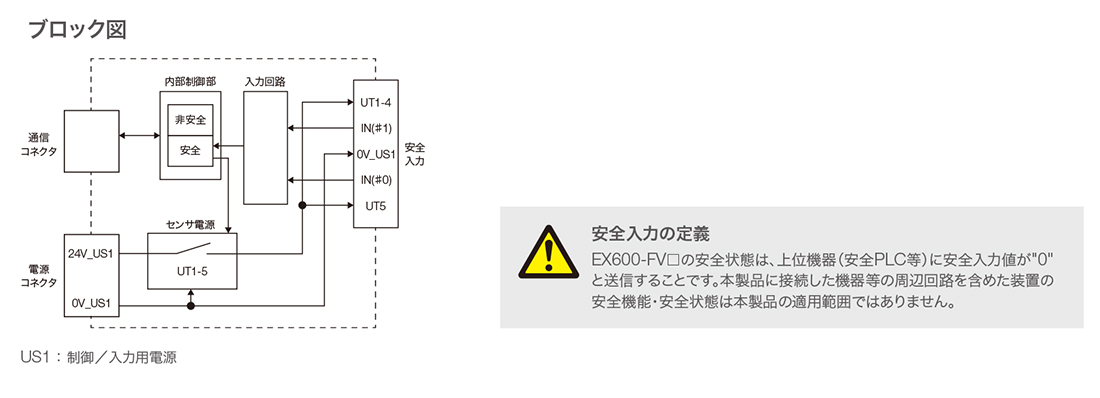

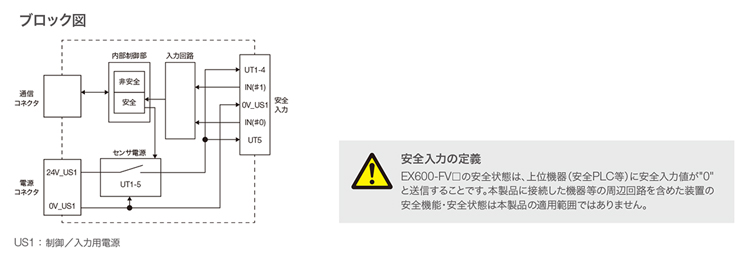

安全入力

■特長

残圧排気弁VP等の主弁位置検出やレーザカーテンなどの安全入力対応機器を最大16点接続可能。
安全入力は下記2種類の方法で取得可能。

単一入力（1oo1）時 ： 16点安全入力（SIL2, PL d）
二重化入力（1oo2）時 ： 8点安全入力（SIL3, PL e）

設備立上げやメンテナンス作業の効率化

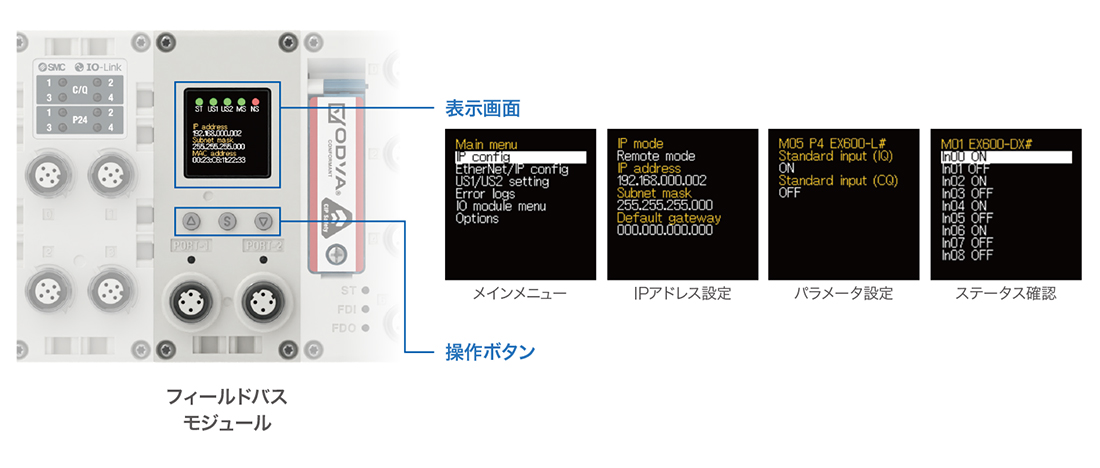

フィールドバスモジュールに直接設定可能

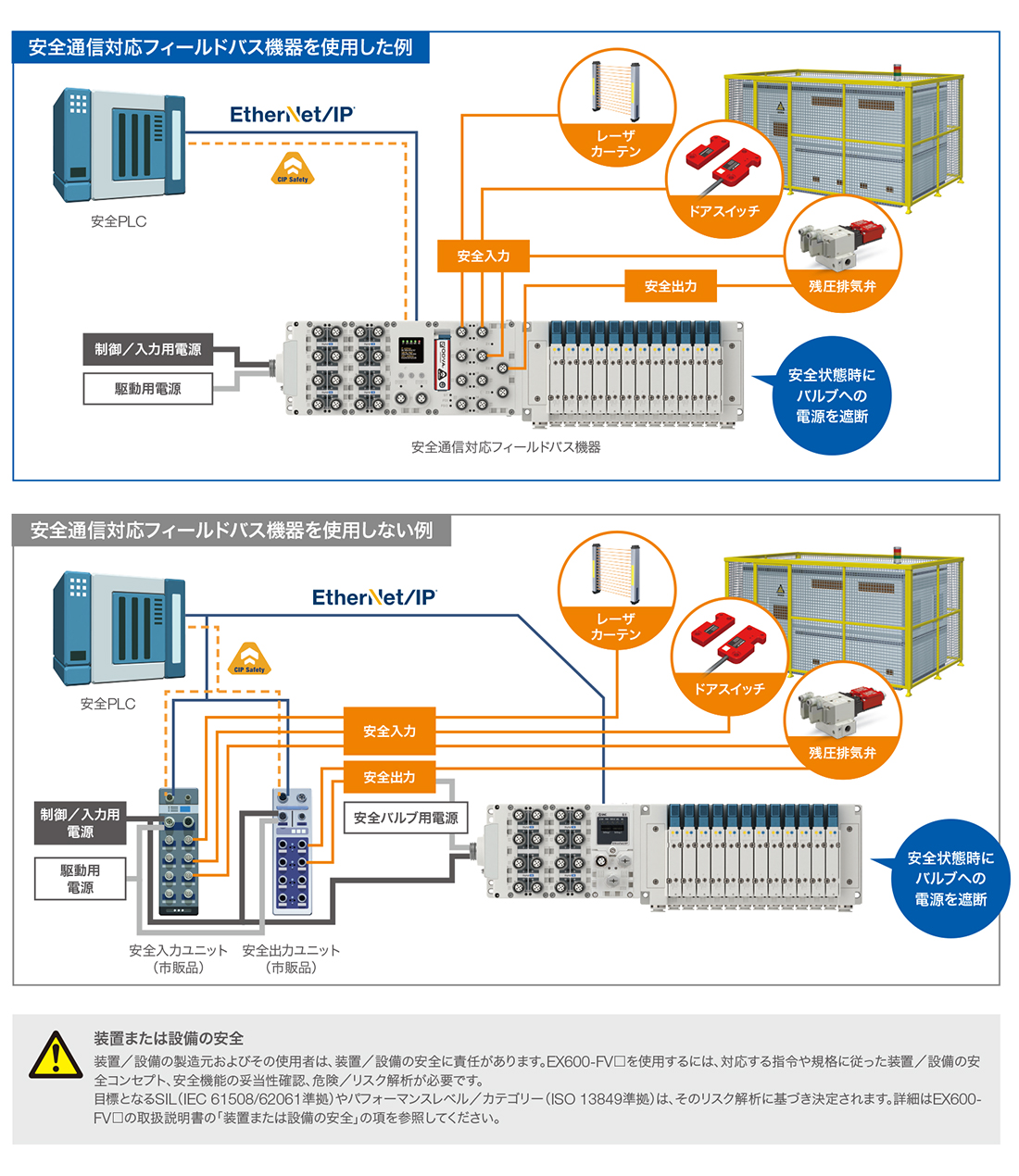

レイアウトの簡素化＆省配線

安全入力／出力ユニット（市販品）が不要
