薬液用バルブ


A B C D E F G H I J K L M N O P Q R S T U V W X Y Z

薬液用エアオペレートバルブ／継手一体型 LVC

製品特長
    ・ボディ材質：New PFA
    ・同一形状のN.C.／N.O.／複動。
    ・流体温度100℃に対応。
    ・マニホールド型式：LLC2，LLC3，LLC4，LLC5
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

    2D CAD
    2D CADデータはこちら
  • 薬液用エアオペレートバルブ／継手一体型 LVC
    取扱説明書
    シリーズ タイプ 適用チューブ外径 検索結果を表示
    LVCエアオペレートタイプ
    継手一体型    		ミリ：3～25
    インチ：1/8～1    		検索結果を表示
安全上のご注意　バリエーション　フッ素樹脂製管継手施工方法/LQ1,2　グリーン対応（RoHS）
シリーズタイプ弁形式適用チューブ外径オリフィス径
（mmφ）
LVCエアオペレートタイプ
継手一体型		N.C.／N.O.／複動ミリ：3～25
インチ：1/8～1		4～22

薬液用エアオペレートバルブ／ねじ込み型 LVA

    ・ボディ材質：New PFA／SUS／PPS
    ・ダイヤフラム材質：PTFE，EPR，NBR選択可能。
    ・有機溶剤対応
    　ボディ：SUS、アクチュエータ部：ADC、バッファ：FKM/EPDM選択
    ・マニホールド型式：LLA2，LLA3，LLA4，LLA5
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

    2D CAD
    2D CADデータはこちら
  • 薬液用エアオペレートバルブ／ねじ込み型 LVA
    取扱説明書
    シリーズ タイプ 検索結果を表示
    LVAエアオペレートタイプ
    ねじ込み型    		検索結果を表示
    LVAエアオペレートタイプ
    有機溶剤対応    		検索結果を表示
安全上のご注意　バリエーション　グリーン対応（RoHS）
シリーズタイプ弁形式管接続口径
適用チューブ外径		オリフィス径
（mmφ）
LVAエアオペレートタイプ
ねじ込み型		N.C.／N.O.／複動1/8～12～22
LVAエアオペレートタイプ
有機溶剤対応		N.C.／N.O.／複動ミリ：6～19
インチ：1/4～1		4～22

薬液用バルブ／手動タイプ（継手一体型／ねじ込み型） LVH

    ・ボディ材質：New PFA／SUS／PPS
    ・ロック式・ノンロック式に対応。
    ・有機溶剤対応
    　ボディ：SUS、アクチュエータ部：ADC、バッファ：FKM/EPDM選択
    ・マニホールド型式：LLH2，LLH3，LLH4
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

    2D CAD
    2D CADデータはこちら
安全上のご注意　バリエーション　フッ素樹脂製管継手施工方法/LQ1,2　グリーン対応（RoHS）
シリーズタイプ弁形式管接続口径
適用チューブ外径		オリフィス径
（mmφ）
LVH手動タイプ
（継手一体型／ねじ込み型）		N.C.ねじ込み型 1/8～1/2
継手一体型 ミリ：φ3～φ12
インチ：1/8～1/2		4～12
LVH手動タイプ
有機溶剤対応		N.C.ミリ：6～19
インチ：1/4～1		4～22

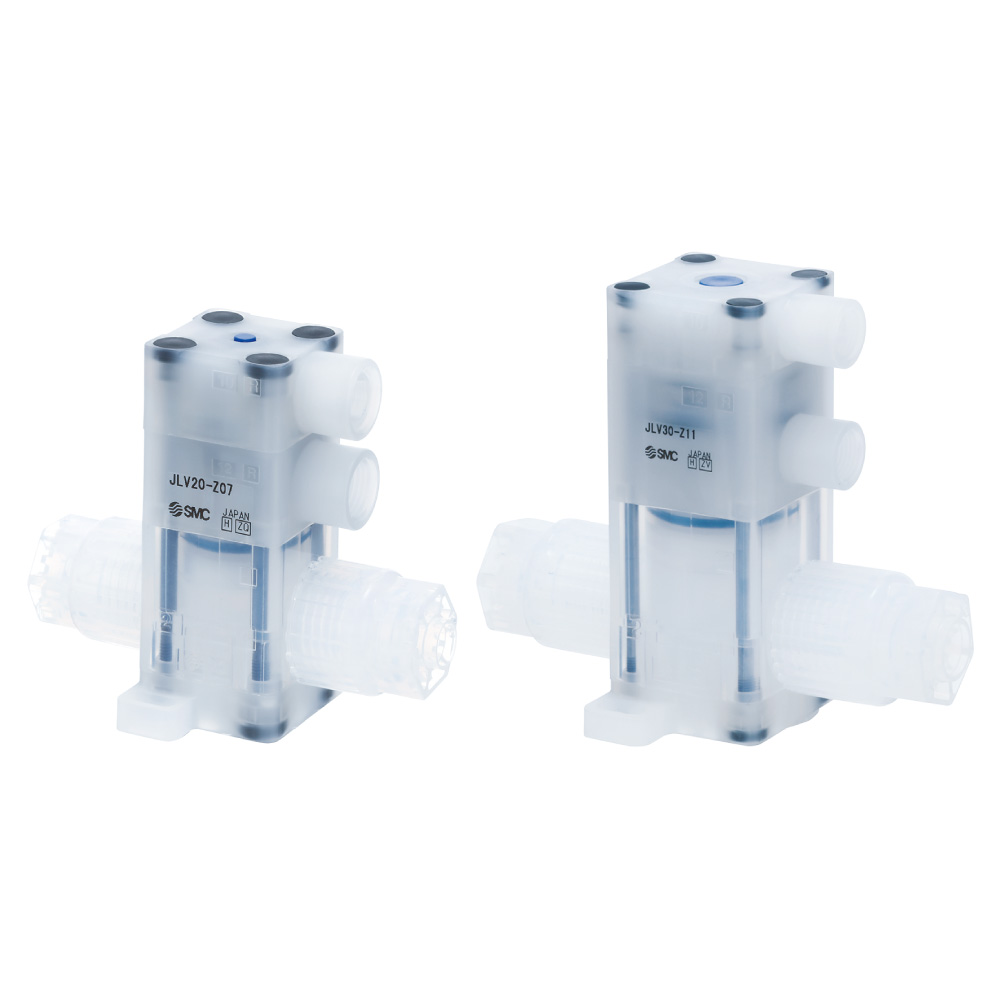

薬液用エアオペレートバルブ JLV20/30

製品特長
    ・パーティクルの発生を抑制/フットプリント削減に貢献
    　特殊構造により弁閉時の衝撃を低減。パーティクルの発生を抑えます。
    　フットプリント削減(従来比)：バルブ幅20％削減、取付ピッチ45％削減。
    ・高圧/高背圧対応
    　使用圧力：0～0.5MPa　背圧：0～0.5MPa(従来比66%向上)
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

    2D CAD
    2D CADデータはこちら
安全上のご注意　バリエーション　フッ素樹脂製管継手施工方法/LQ3　グリーン対応（RoHS）
シリーズタイプ弁形式適用チューブ外径
インチ		オリフィス径
（mmφ）
JLVエアオペレートタイプ
継手一体型		N.C.1/4，3/84，8

薬液用エアオペレートバルブ／小型タイプ LVD

製品特長
    ・小型・省スペースタイプをラインナップ。
    　配管方向寸法MAX.29％短縮。
    ・ボディ材質：New PFA
    ・ダイヤフラム材質：PTFE
    ・アクチュエータ部材質：PPS，PVDF（LVD-F/FN）

    注）チューブ出しはチューブ外径。
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

    2D CAD
    2D CADデータはこちら
  • 薬液用エアオペレートバルブ／小型タイプ LVD
    取扱説明書
    シリーズ タイプ 検索結果を表示
    LVD継手一体型検索結果を表示
    LVDチューブ出し検索結果を表示
    LVD-F/FNLQ1継手一体型検索結果を表示
    LVD-F/FNLQ3継手一体型検索結果を表示
    LVD-F/FNチューブ出し検索結果を表示
安全上のご注意　バリエーション
フッ素樹脂製管継手施工方法/LQ1,2　フッ素樹脂製管継手施工方法/LQ3　グリーン対応（RoHS）
シリーズタイプ弁形式適用チューブ
外径 注）
ミリ		適用チューブ
外径 注）
インチ		オリフィス径
（mmφ）
LVD継手一体型N.C.／N.O.／複動3～191/8～3/42～16
LVDチューブ出しN.C.／N.O.／複動6～191/4～3/44～16
LVD-F/FNLQ1継手一体型N.C.／N.O.／複動3～251/8～14～22
LVD-F/FNLQ3継手一体型N.C.／N.O.／複動6～251/4～14～22
LVD-F/FNチューブ出しN.C.／N.O.／複動6～251/4～14～22

薬液用エアオペレートバルブ／外部ノンメタル LVQ

    ・ノンビス一体構造。
    　アクチュエータ部とボディ部の締結に金属ビスを使用しないノンメタル構造。
    ・ボディ材質：New PFA
    ・ダイヤフラム材質：PTFE
    ・アクチュエータ部材質：PVDF

    注）チューブサイズ。
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

    2D CAD
    2D CADデータはこちら
  • 薬液用エアオペレートバルブ／外部ノンメタル LVQ
    取扱説明書
    シリーズ タイプ 検索結果を表示
    LVQ継手一体型検索結果を表示
    LVQスペース
    セービング
    タイプ    		検索結果を表示
    LVQチューブ出し検索結果を表示
安全上のご注意　バリエーション
フッ素樹脂製管継手施工方法/LQ1,2　フッ素樹脂製管継手施工方法/LQ3　グリーン対応（RoHS）
シリーズタイプ弁形式適用チューブ外径
ミリ		適用チューブ外径
インチ		オリフィス径
（mmφ）
LVQ継手一体型N.C.／N.O.／複動3～251/8〜14～22
LVQスペース
セービング
タイプ		N.C.／N.O.／複動継手サイズ：
2～6		継手サイズ：
2～6		4～22
LVQチューブ出しN.C.／N.O.／複動6～25 注）1/4〜1 注）4～22

塩化ビニル製エアオペレートバルブ LVP

    ・塩ビ配管対応：ユニオン形、PVC自在ユニオン付。
    ・ボディ材質：CPVC、ダイヤフラム材質：PTFE
    ・Oリング材質：FKM、EPDM（選択可）
    ・適応流体：脱イオン水（純水）、薬液。
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

    2D CAD
    2D CADデータはこちら
  • 塩化ビニル製エアオペレートバルブ LVP
    取扱説明書
    シリーズ 適用チューブ外径 検索結果を表示
    LVP5□外径φ22
    （呼び径16A）    		検索結果を表示
    LVP6□外径φ26
    （呼び径20A）    		検索結果を表示
    LVP6□外径φ32
    （呼び径25A）    		検索結果を表示
安全上のご注意　バリエーション　グリーン対応（RoHS）
シリーズ適用チューブ外径オリフィス径
（mmφ）		弁形式オプション
LVP5□外径φ22
（呼び径16A）		16N.C.／N.O.／複動流量調整付
LVP6□外径φ26
（呼び径20A）		22N.C.／N.O.／複動流量調整付
LVP6□外径φ32
（呼び径25A）		22N.C.／N.O.／複動流量調整付

塩化ビニル製急速排水バルブ LVW

製品特長
    ・JIS規格 塩化ビニル製配管対応（JIS K 6742）
    ・適応流体：脱イオン水（純水）、薬液
    ・接液部材質：PVC（ボディ）
    　　　　　　　PTFE（ポペット）
    　　　　　　　FKM（Oリング：標準）
    　　　　　　　EPDM（Oリング：オプション）
    ・流量特性：Cv値 10～198
    ・ユニオン接続により配管が容易。
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

    2D CAD
    2D CADデータはこちら
安全上のご注意　バリエーション　グリーン対応（RoHS）
シリーズ適用チューブ外径オリフィス径弁形式
LVW60φ32（呼び径25A）φ25複動
LVW80φ38（呼び径32A）φ40複動
LVW80φ48（呼び径40A）φ40複動
LVW90φ60（呼び径50A）φ65複動
LVW90φ75（呼び径65A）φ65複動
LVW90φ89（呼び径80A）φ80複動
