圧縮空気清浄化フィルタ

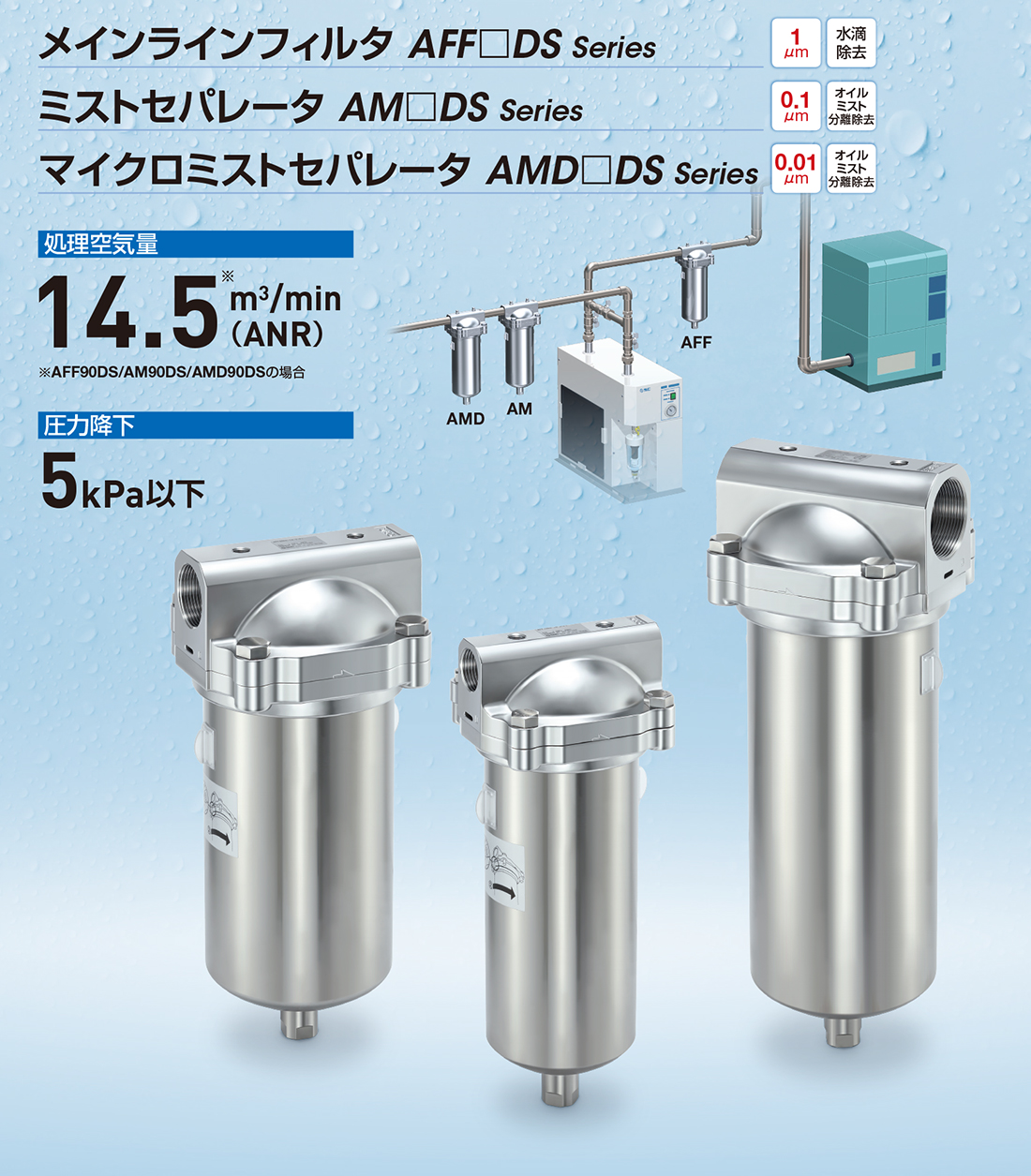

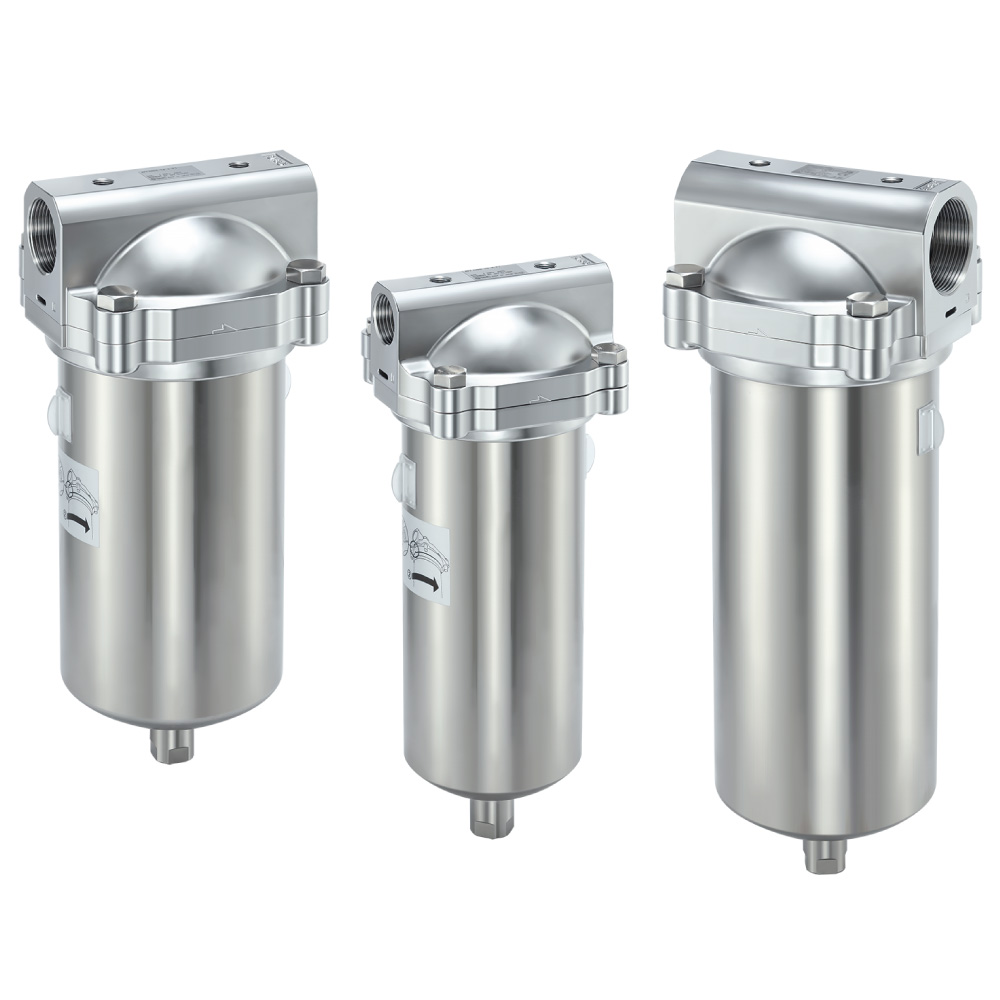

圧縮空気清浄化フィルタ/ステンレスタイプ AFF□DS/AM□DS/AMD□DS

    ・外部ステンレスにより耐食性向上
    ・処理空気量：14.5m3/min（ANR）
    　※AFF90DS/AM90DS/AMD90DSの場合
    ・圧力降下：5kPa以下
    ・エレメント交換時の作業性向上
    ・圧縮空気清浄等級ISO8573に対応
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

  • 圧縮空気清浄化フィルタ/ステンレスタイプ AFF□DS/AM□DS/AMD□DS
    取扱説明書
    種類 シリーズ 検索結果を表示
    メインラインフィルタAFF□DS検索結果を表示
    ミストセパレータAM□DS検索結果を表示
    マイクロミストセパレータAMD□DS検索結果を表示
安全上のご注意　圧縮空気清浄化機器/共通注意事項
機種選定・技術資料　特定開発品情報　グリーン対応（RoHS）　エレメント品番一覧
種類シリーズろ過度（μm）定格流量
（m3/min［ANR］）		管接続口径
メインラインフィルタAFF□DS1μm7～14.51, 1 1/2, 2
ミストセパレータAM□DS0.1μm7～14.51, 1 1/2, 2
マイクロミストセパレータAMD□DS0.01μm7～14.51, 1 1/2, 2

製品特長

外部ステンレスにより耐食性向上

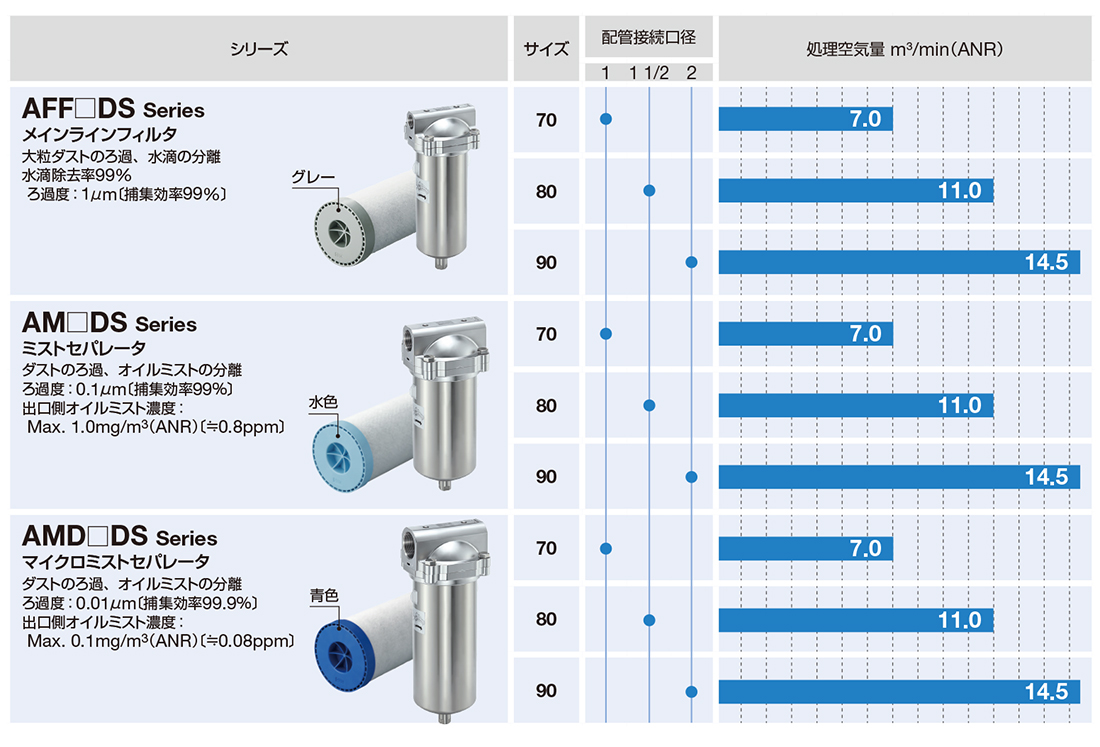

バリエーション

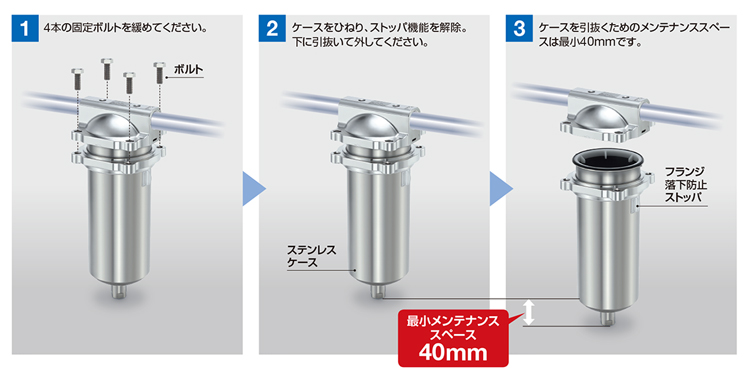

エレメント交換時の作業性向上

ケースの落下を防止するストッパ機能

ストッパ機能により、ボルトをすべて緩めてもケースは落下しません。ケースを押えながらボルトを外す必要がないため、両手で安全・確実にケースの脱着が可能です。また、薄肉化した軽量ステンレスケースの採用により、交換時の作業負担を軽減します。

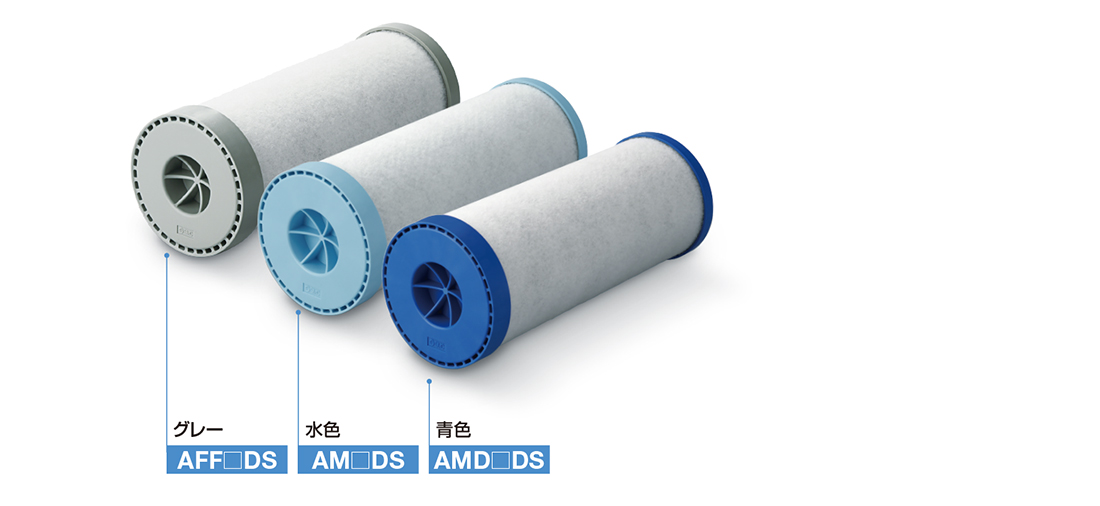

色で識別可能

エンドキャップの色でエレメント種類の識別が可能。

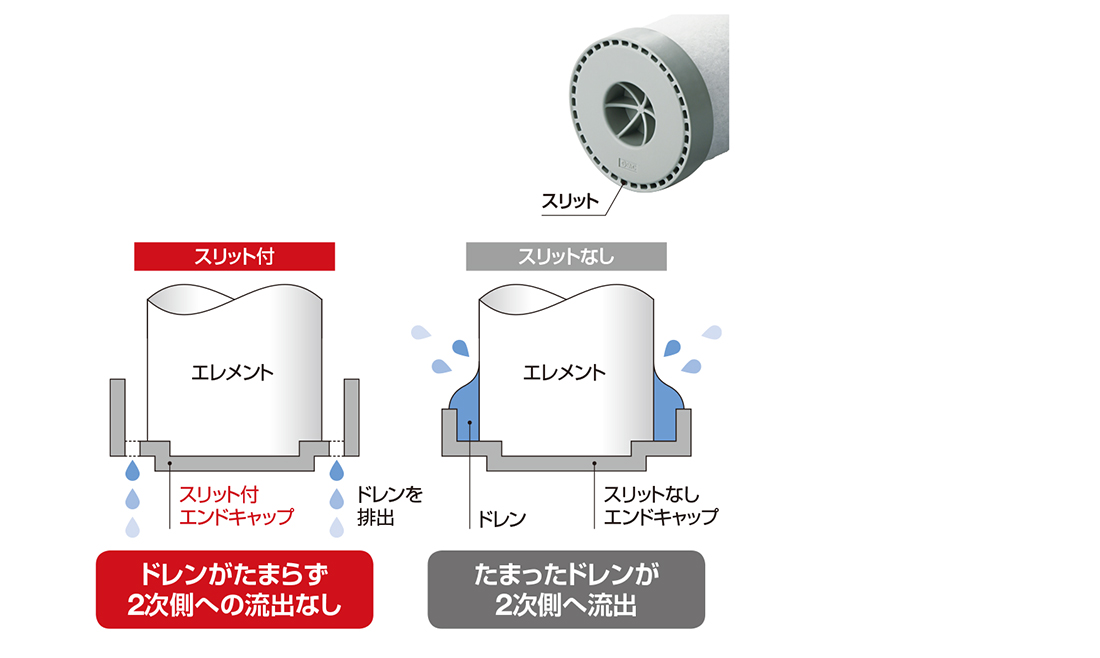

エレメントにスリット付、エンドキャップを採用

ドレン溜まりを解消。高流速でも飛散せず、ケースのスリム化を実現。

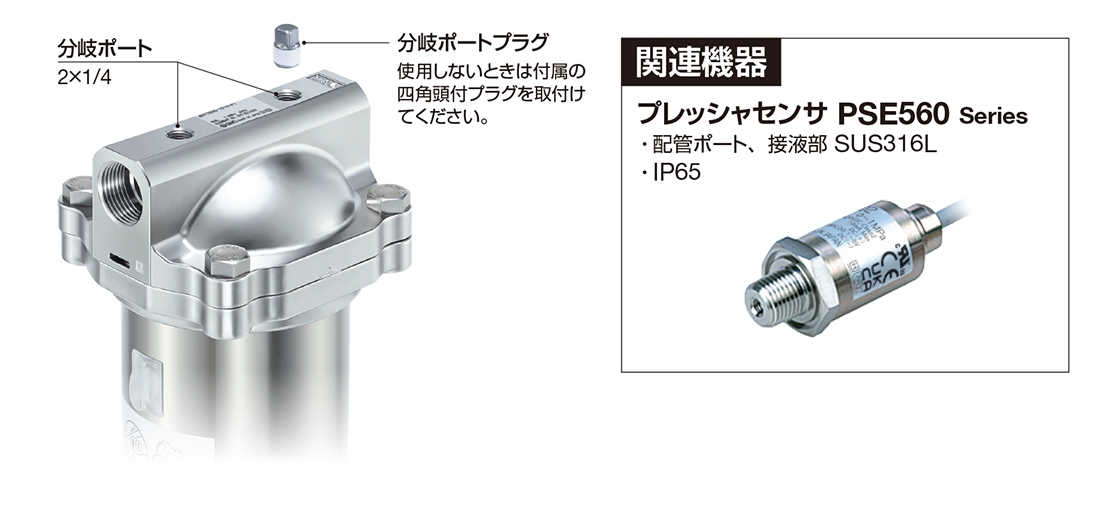

分岐ポート

センサ等を取付けることによりエレメントの差圧管理が可能。

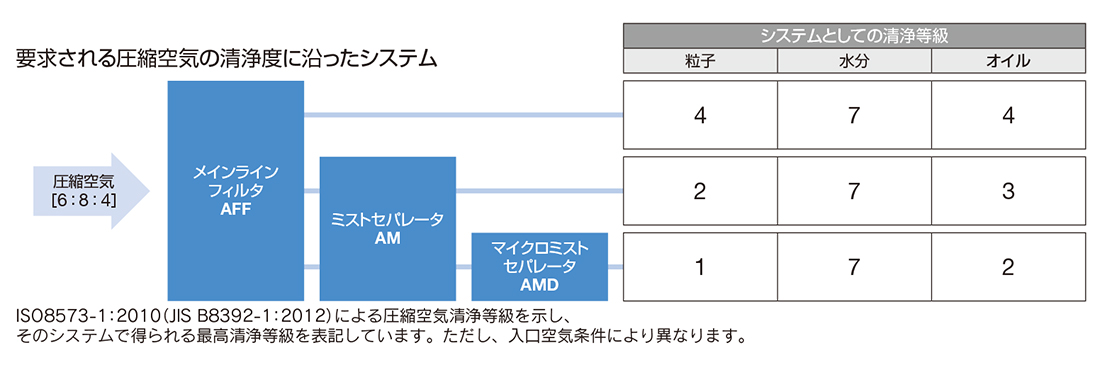

圧縮空気清浄等級 ISO8573 に対応
