コントローラ

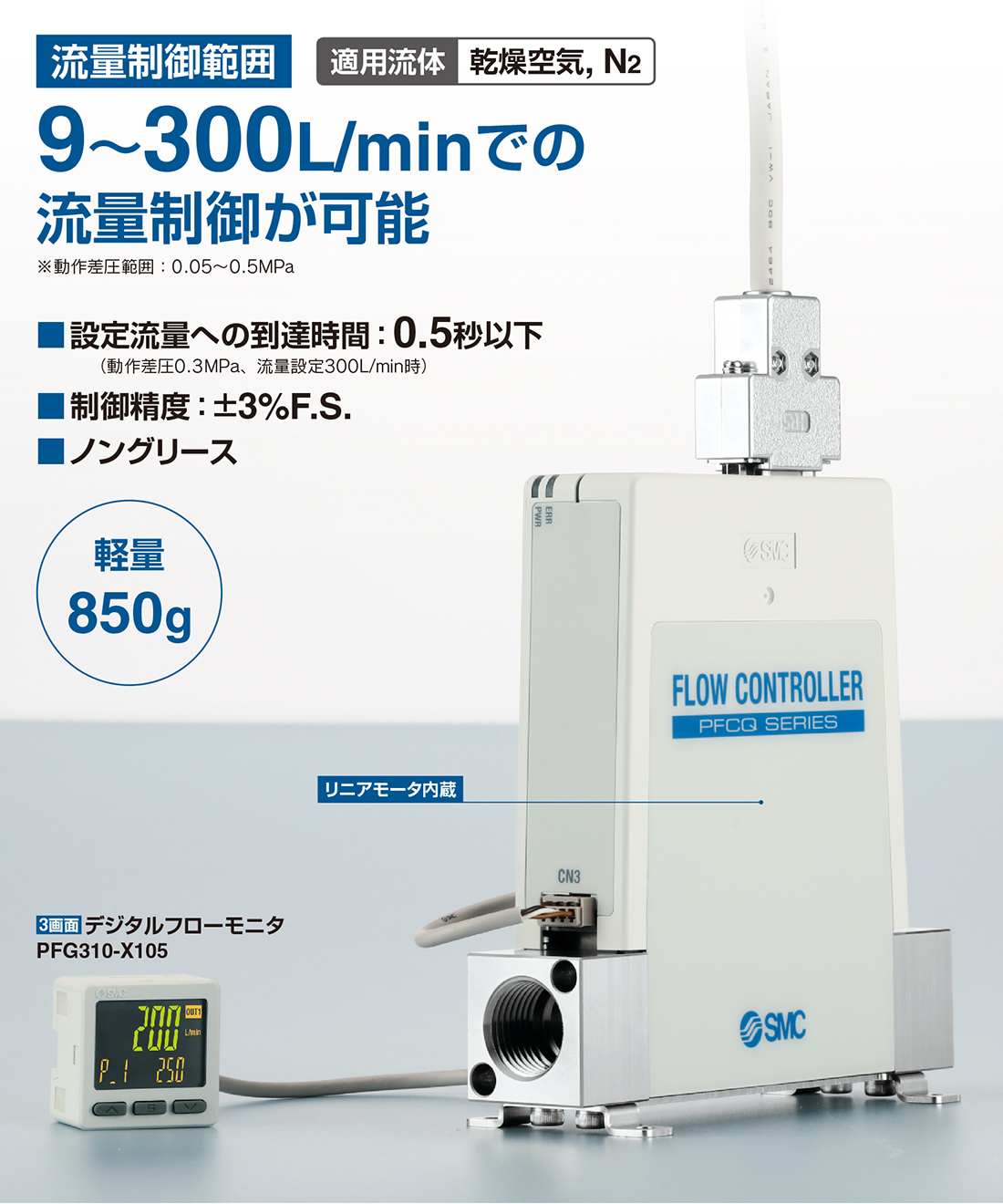

空気用フローコントローラ PFCQ

    ・9～300L/minでの流量制御が可能
    　※動作差圧範囲：0.05～0.5MPa
    ・設定流量への到達時間：0.5秒以下
    　（動作差圧0.3MPa、流量設定300L/min時）
    ・制御精度：±3%F.S.
    ・ノングリース
    ・軽量850g
    ・3画面デジタルフローモニタ PFG310-X105
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

    2D CAD
    2D CADデータはこちら
  • 空気用フローコントローラ PFCQ
    取扱説明書
    シリーズ 検索結果を表示
    PFCQ検索結果を表示
安全上のご注意　グリーン対応（RoHS）
シリーズ定格制御流量範囲(L/min)設定制御流量範囲(L/min)
PFCQ9～3003〜300

製品特長

9～300L/minでの流量制御が可能

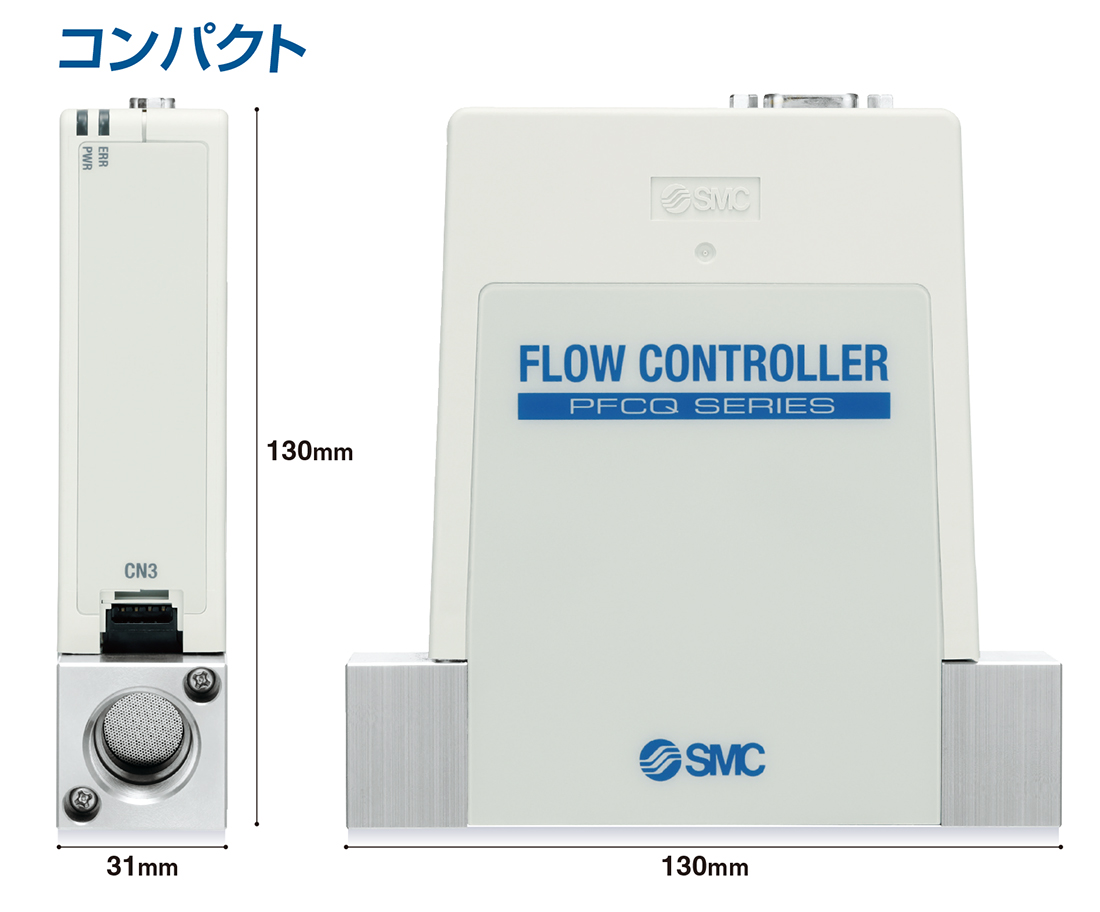

コンパクト

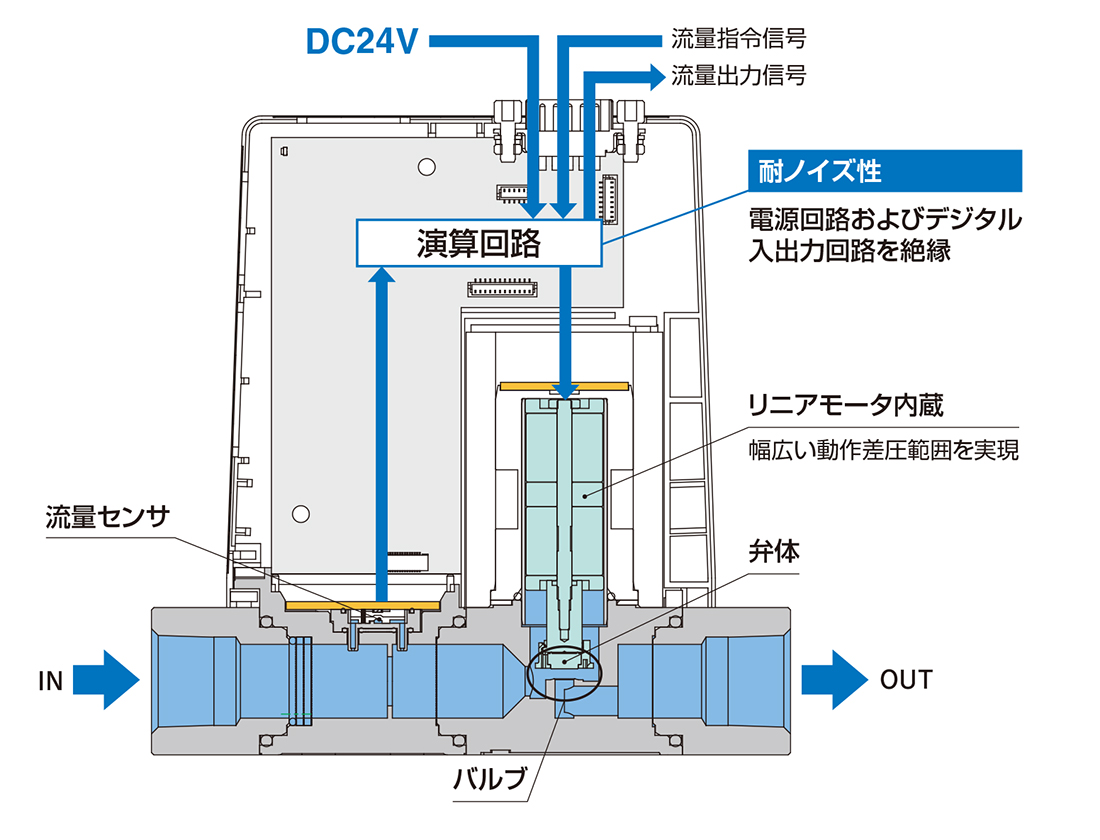

動作原理

本製品はリニアモータを内蔵し、リニアモータに取付けられた弁体を移動することによって流れる流量を調整します。製品に流量指令信号が入力されると、内蔵の演算回路において流量センサで計測した流量と比較演算され、その値に基づいてリニアモータを駆動し、流量制御します。電源がOFFのときは、リニアモータの永久磁石の吸引力で、バルブを閉じます（ノーマルクローズ）。

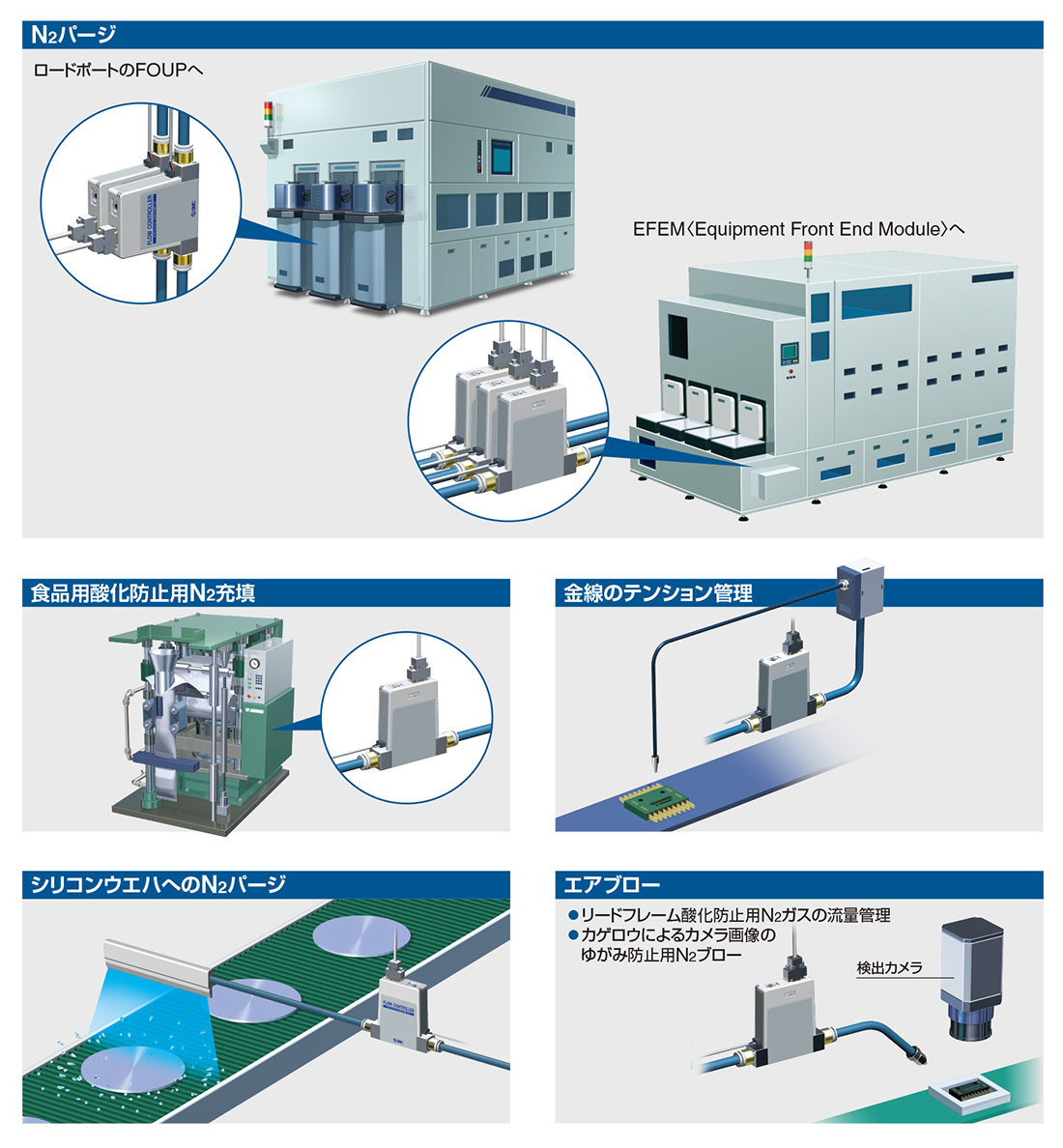

アプリケーション

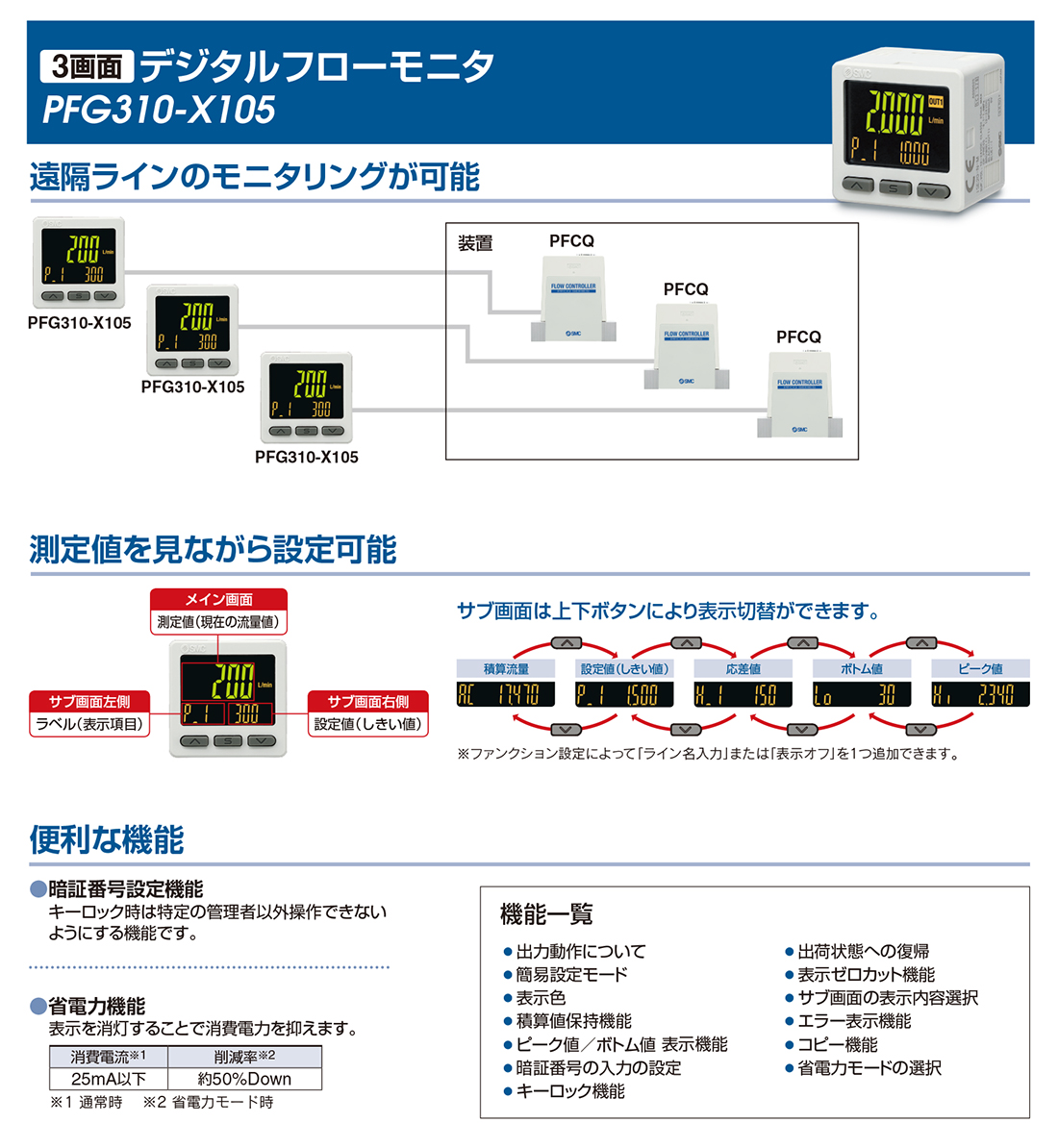

3画面デジタルフローモニタ　PFG310-X105
