真空パッド


A B C D E F G H I J K L M N O P Q R S T U V W X Y Z

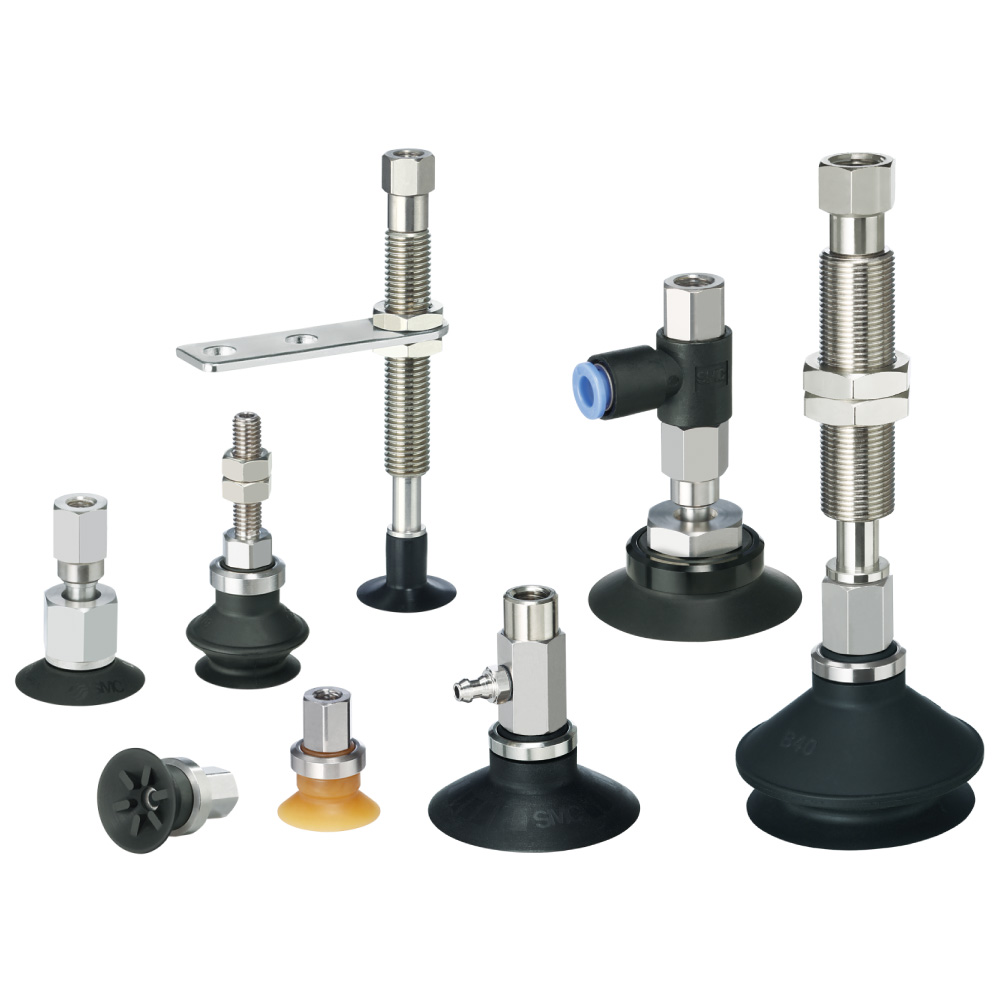

真空パッド/基本形パッド ZP

    ・12サイズ、6種類のパッド形状
    　用途に応じた取付金具の選択が可能
    ・パッド形状：平形、平形リブ付、ベロウ形、薄形、薄形リブ付、深形
    ・取付接続：おねじ、めねじ
    ・真空取出方向：縦、横
    ・真空取付出口：おねじ、めねじ、ワンタッチ管継手、バーブ継手
    ・バッファ：なし、あり
    　［バッファストローク（mm）：6, 10, 15, 20, 25, 30, 40, 50］
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

    2D CAD
    2D CADデータはこちら
安全上のご注意　真空用機器/共通注意事項　真空パッド/共通注意事項 　バリエーション 　機種選定　取付金具Ass'y（P121-130）　特定開発品情報　グリーン対応（RoHS）
シリーズパッド形状パッド径(mm)
ZP平形φ2, φ4, φ6, φ8, φ10, φ13, φ16,
φ20, φ25, φ32, φ40, φ50
ZP平形リブ付φ10, φ13, φ16, φ20, φ25, φ32, φ40, φ50
ZP平形(首振り)φ10, φ13, φ16, φ20, φ25, φ32, φ40, φ50
ZPベロウ形φ6, φ8, φ10, φ13, φ16,
φ20, φ25, φ32, φ40, φ50
ZP薄形φ10, φ13, φ16
ZP薄形リブ付φ10, φ13, φ16
ZP深形φ10, φ13, φ16, φ20, φ25, φ32, φ40

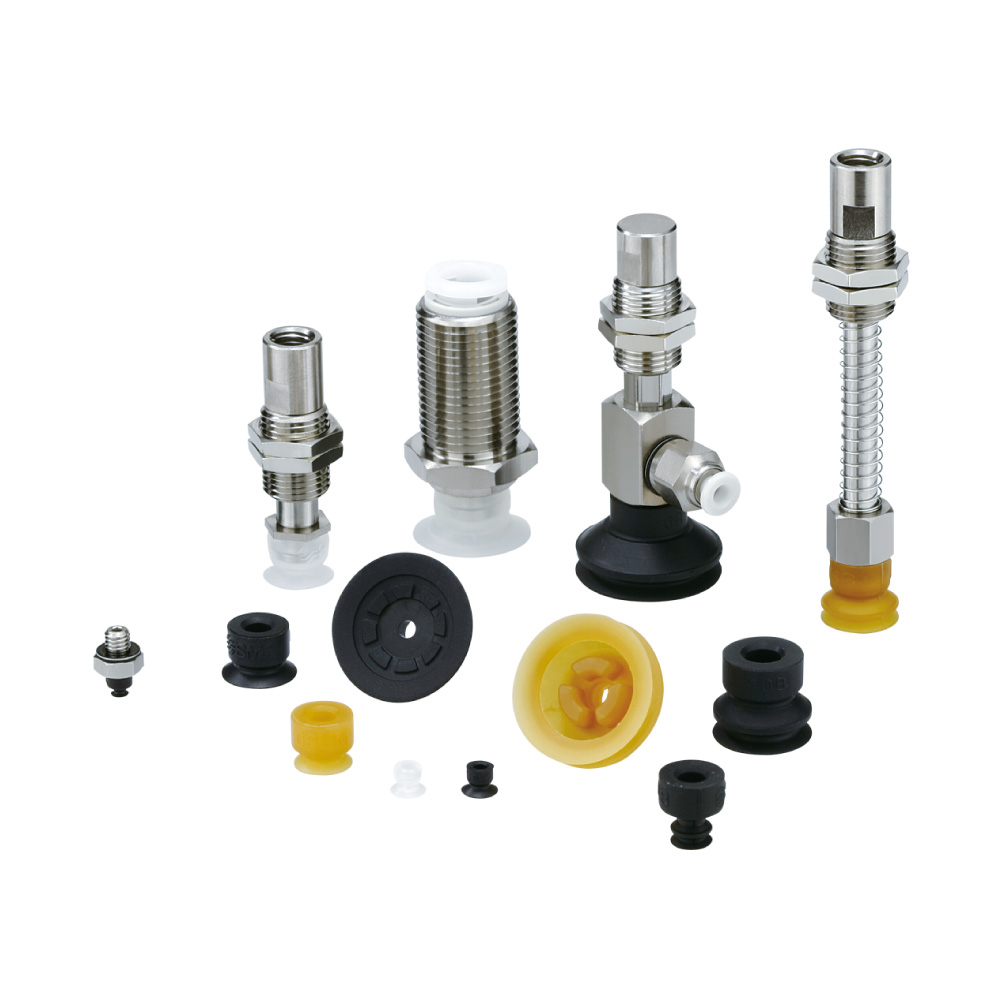

真空パッド/コンパクトタイプ ZP3

製品特長
    ・全長短縮
    ・パッド形状：平形、平形溝付、ベロウ形、ベロウ形リブ付
    ・取付接続：おねじ、めねじ
    ・真空取出方向：縦、横
    ・真空取付出口：おねじ、めねじ、ワンタッチ管継手、バーブ継手
    ・バッファ：なし、あり
    　[バッファストローク（mm）：3, 6, 10, 15, 20]
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

    2D CAD
    2D CADデータはこちら
安全上のご注意　真空用機器/共通注意事項　真空パッド/共通注意事項 　バリエーション 　機種選定　取付金具Ass'y（P162-164）　特定開発品情報　グリーン対応（RoHS）
シリーズパッド形状パッド径(mm)
ZP3平形φ1.5, φ2, φ3.5
ZP3平形溝付φ4, φ6, φ8, φ10, φ13, φ16
ZP3ベロウ形φ4, φ6, φ8
ZP3ベロウ形リブ付φ10, φ13, φ16

真空パッド/長円形パッド ZP/ZP2

    ・長方形ワーク、縦長・横長のワークに対応
    ・パッド形状：長円平形
    ・取付接続：おねじ、めねじ
    ・真空取出方向：縦、横
    ・真空取付出口：おねじ、めねじ、ワンタッチ管継手、バーブ継手
    ・バッファ：なし、あり
    　バッファストローク（mm）：[ZP] 6, 10, 15, 20, 25
    　バッファストローク（mm）：[ZP2] 10, 20, 30, 40, 50
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

    2D CAD
    2D CADデータはこちら
安全上のご注意　真空用機器/共通注意事項　真空パッド/共通注意事項 　バリエーション 　機種選定　ZP：取付金具Ass'y（P189-194）　ZP2：取付金具Ass'y（P195-197）　特定開発品情報　グリーン対応（RoHS）
シリーズパッド形状パッド径(mm)
ZP長円平形2×4, 3.5×7, 4×10
ZP2長円平形3.5×7,
4×10, 4×20, 4×30,
5×10, 5×20, 5×30,
6×10, 6×20, 6×30,
8×20, 8×30

真空パッド/高剛性パッド ZP3E

製品特長
    ・吸着姿勢の安定化と離脱性が向上
    ・パッド形状：平形溝付、ベロウ形リブ・溝付
    ・取付接続：おねじ、めねじ
    ・真空取出方向：縦、横
    ・真空取付出口：おねじ、めねじ
    ・バッファ：なし、あり
    　［バッファストローク（mm）：10, 30, 50]
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

    2D CAD
    2D CADデータはこちら
安全上のご注意　真空用機器/共通注意事項　真空パッド/共通注意事項 　バリエーション 　機種選定　標準：取付金具Ass'y（P237-240）　首振り：取付金具Ass'y（P241-244）　特定開発品情報　グリーン対応（RoHS）
シリーズパッド形状パッド径(mm)
ZP3E平形溝付φ32, φ40, φ50, φ63, φ80, φ100, φ125
ZP3E平形溝付
(首振りタイプ)		φ32, φ40, φ50, φ63, φ80, φ100, φ125
ZP3Eベロウ形
リブ・溝付		φ32, φ40, φ50, φ63, φ80, φ100, φ125
ZP3Eベロウ形
リブ・溝付
(首振り)		φ32, φ40, φ50, φ63, φ80, φ100, φ125

吸着跡対策パッド ZP2

製品特長
    ・吸着跡をきらうワークに対応
    ・ゴムによるワークへの吸着跡を抑えたパッド
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

    2D CAD
    2D CADデータはこちら
安全上のご注意　真空用機器/共通注意事項　真空パッド/共通注意事項 　バリエーション 　機種選定　標準：取付金具Ass'y（P121-130）　高剛性：取付金具Ass'y（P255-263）　特定開発品情報　グリーン対応（RoHS）
シリーズパッド形状パッド径(mm)
ZP2平形φ4, φ6, φ8, φ10, φ13, φ16,
φ20, φ25, φ32, φ40, φ50
ZP2高剛性(平形リブ付)φ40, φ50, φ63, φ80, φ100, φ125
ZP2樹脂アタッチメント適応パッド：φ6, φ8, φ10, φ13,
φ16, φ20, φ25, φ32

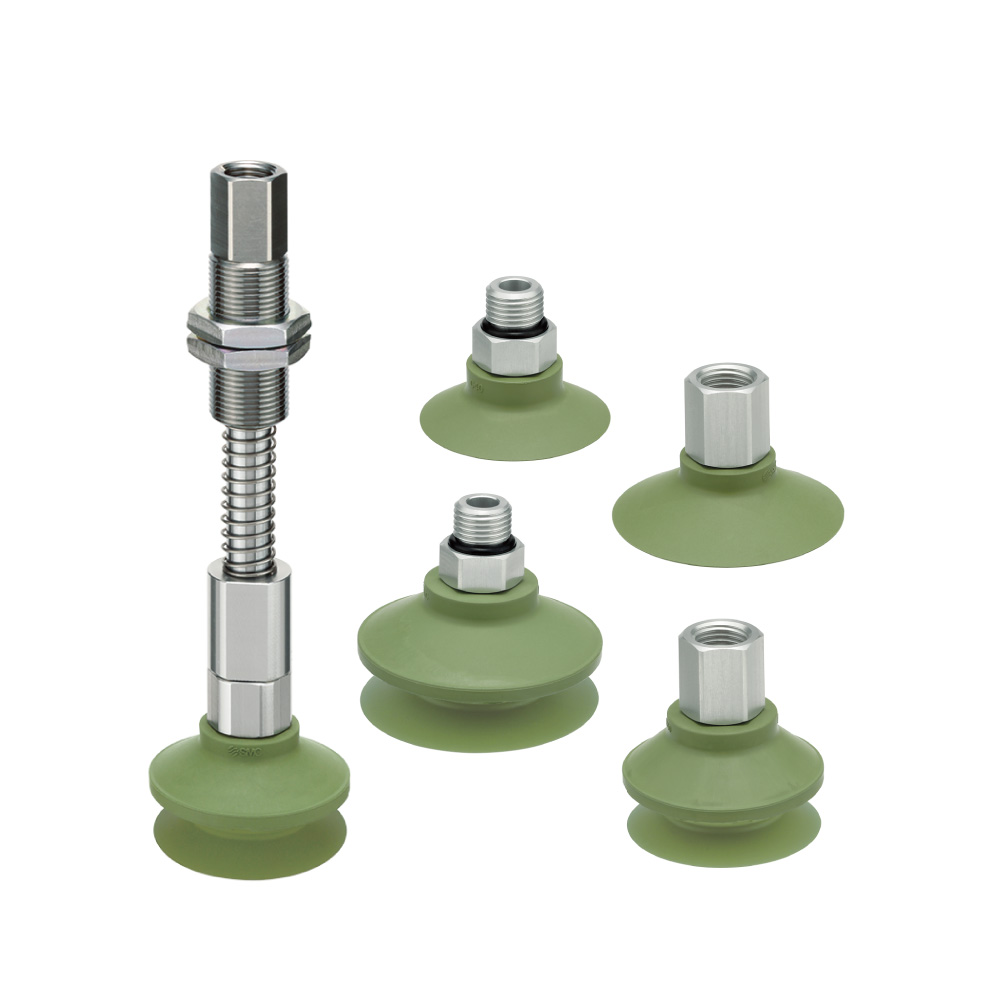

真空パッド ZP3C

製品特長
    ・耐摩耗性が要求される段ボールなどの吸着搬送に対応
    ・材質：FS61(フッ素系ゴム)により耐摩耗性向上
    　※当社ウレタン比2倍以上
    ・メンテナンス性向上
    　2種類の取付工具に対応
    ・メッシュフィルタで異物の吸込み低減
    　真空ポンプ、エジェクタへの異物吸込み低減
    　工具レスでパッドとメッシュフィルタの交換が可能
    　金属部品とゴム部品の分別廃棄が可能
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

    2D CAD
    2D CADデータはこちら
安全上のご注意　真空用機器/共通注意事項　真空パッド/共通注意事項 　バリエーション 　機種選定　特定開発品情報　グリーン対応（RoHS）
シリーズパッド形状パッド径(mm)
ZP3C平形リブ付φ20, φ25, φ32, φ40, φ50
ZP3Cベロウ形φ20, φ25, φ32, φ40, φ50

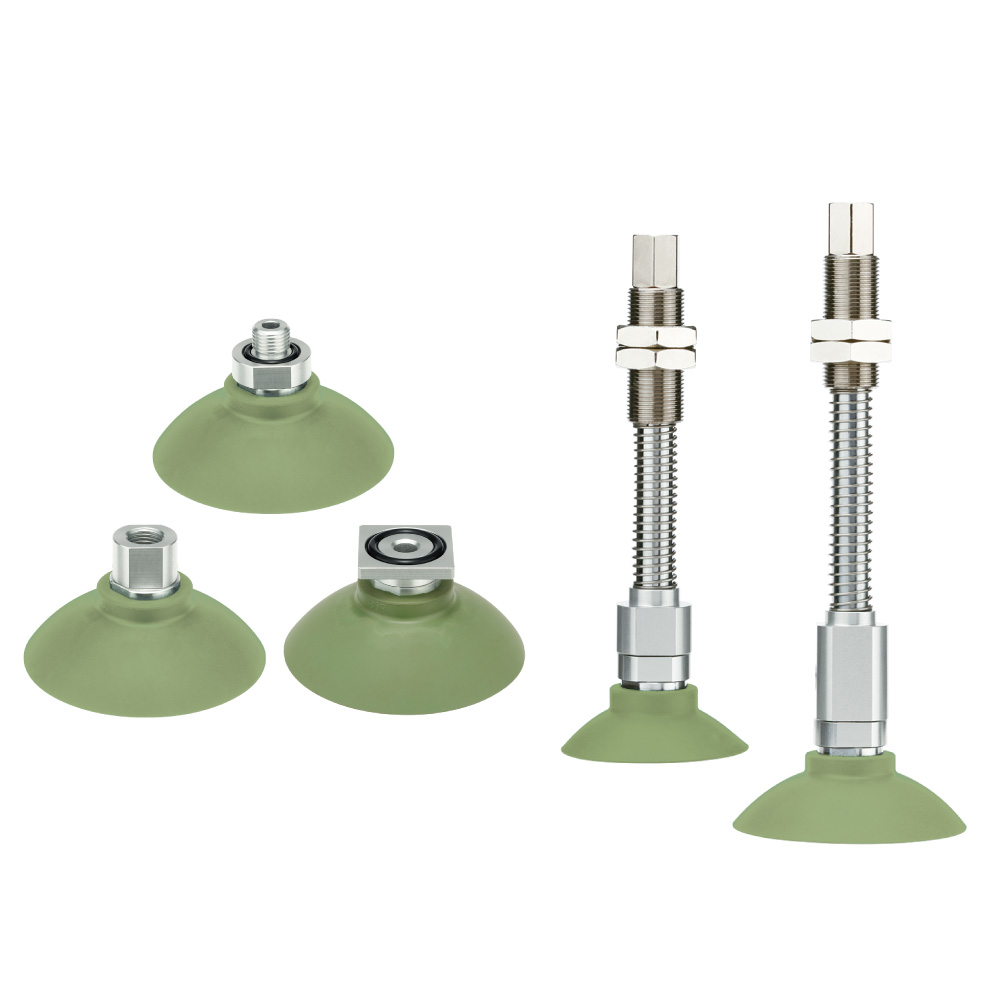

真空パッド／滑り止め付ボウル形  ZP3M

製品特長
    ・滑り止め特殊リブ
    　斜めリブを放射状に配置し、全方向のグリップ力を確保。
    　ワークの横滑りを防止
    　安定した吸着搬送が可能
    ・追従性に優れたボウル形状
    　湾曲したワークにも追従
    　ワーク形状にパッドが追従し、安定した吸着が可能。
    ・水平保持力231N（パッド径ø80）
    ・高温ワークに対応（200℃）
    ・材質：FS61（フッ素系ゴム）により耐摩耗性向上
    　※当社ウレタン比2倍以上
    ・油膜付ワークに対応
    　特殊リブ間の溝に油を排出し、油膜付鋼板においても
    　ワークの横滑りを抑制
安全上のご注意　真空用機器/共通注意事項　真空パッド/共通注意事項 　バリエーション 　機種選定　特定開発品情報　グリーン対応（RoHS）
シリーズパッド形状パッド径(mm)
ZP3Mボウル形φ32, φ40, φ50, φ63, φ80, φ100

真空パッド/フィルム吸着用 ZP3P

製品特長
    ・フィルム包装ワークに対応
    ・FDA（米国食品医薬品局）規格番号：21CFR§177.2600「繰り返し使用を
    　目的としたゴム製品」に適合したシリコーンゴム材料使用
    ・青色を採用
    ・漏れ低減
    ・薄物ワーク（フィルム・ビニール等）吸着時のシワ低減
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

    2D CAD
    2D CADデータはこちら
安全上のご注意　真空用機器/共通注意事項　真空パッド/共通注意事項 　バリエーション 　機種選定　特定開発品情報　グリーン対応（RoHS）
シリーズパッド形状パッド径(mm)
ZP3Pフィルム吸着用φ20, φ25, φ35, φ50

真空パッド/ベロウ形 ZP3P-JT

製品特長
    ・軟らかいフィルム包装ワークの吸着搬送に対応
    ・薄膜スカートと特殊リブ形状
    ・フラットアタッチメント（2.5段）
    　しわの発生を抑制
    ・ガイドアタッチメント（5.5段）
    　加減速度：4Gで吸着搬送が可能
    ・パッド単体、アタッチメントはFDA（米国食品医薬品局）規格、
    　食品衛生法規格に適合した材料を使用
    ・青色を採用
    　異物混入検査等での色判別が容易
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

    2D CAD
    2D CADデータはこちら
安全上のご注意　真空用機器/共通注意事項　真空パッド/共通注意事項 　バリエーション 　機種選定　特定開発品情報　グリーン対応（RoHS）
シリーズパッド形状パッド径(mm)
ZP3P-JTベロウ形（2.5段）φ20, φ25, φ32, φ40, φ50
ZP3P-JTベロウ形（5.5段）φ20, φ25, φ32, φ40, φ50

真空パッド/ベロウパッド ZP2

製品特長
    ・バッファ（スプリング方式）を使用するスペースがない場合
    ・吸着面が斜めのワークの場合
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

    2D CAD
    2D CADデータはこちら
安全上のご注意　真空用機器/共通注意事項　真空パッド/共通注意事項 　バリエーション 　機種選定　特定開発品情報　グリーン対応（RoHS）
シリーズパッド形状パッド径(mm)
ZP2ベロウ形(4.5段)φ15, φ20, φ30, φ40, φ50
ZP2ベロウ形
(2.5段/3.5段)		φ6, φ9, φ10, φ14, φ15, φ16, φ25, φ30

真空パッド/フラットパッド ZP2

    ・腰のあるシート、フィルム等の吸着に対応
    ・吸着時のワークフラット面の変形を抑えます
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

    2D CAD
    2D CADデータはこちら
安全上のご注意　真空用機器/共通注意事項　真空パッド/共通注意事項 　バリエーション 　機種選定　特定開発品情報　グリーン対応（RoHS）
シリーズパッド形状パッド径(mm)
ZP2薄形(溝付)φ10, φ15, φ20, φ30

真空パッド/ノズル形 ZP2

    小型部品（ICチップ等）の吸着に対応
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

    2D CAD
    2D CADデータはこちら
安全上のご注意　真空用機器/共通注意事項　真空パッド/共通注意事項 　バリエーション 　機種選定　特定開発品情報　グリーン対応（RoHS）
シリーズパッド形状パッド径(mm)
ZP2ノズル形φ0.8,φ1.1

真空パッド/スポンジパッド ZP2

    凹凸のあるワークの吸着に対応
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

    2D CAD
    2D CADデータはこちら
安全上のご注意　真空用機器/共通注意事項　真空パッド/共通注意事項 　バリエーション 　機種選定　特定開発品情報　グリーン対応（RoHS）
シリーズパッド形状パッド径(mm)
ZP2スポンジφ4, φ6, φ8, φ10, φ15

ディスク吸着用真空パッド ZP2

    リング形状のワーク（CD，DVDなど）の吸着に使用
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

    2D CAD
    2D CADデータはこちら
安全上のご注意　真空用機器/共通注意事項　真空パッド/共通注意事項 　バリエーション 　機種選定　特定開発品情報　グリーン対応（RoHS）
シリーズパッド種類パッド径(mm)
ZP2ディスク吸着用
真空パッド		−

パネル固定用真空パッド ZP2

    パネル、ガラス基板等のステージ吸着固定に使用
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

    2D CAD
    2D CADデータはこちら
安全上のご注意　真空用機器/共通注意事項　真空パッド/共通注意事項 　バリエーション 　機種選定　特定開発品情報　グリーン対応（RoHS）
シリーズパッド種類パッド径(mm)
ZP2パネル固定用
真空パッド		−

ボールスプラインバッファ付パッド ZP2

    バッファ部にボールスプラインガイドを使用
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

    2D CAD
    2D CADデータはこちら
安全上のご注意　真空用機器/共通注意事項　真空パッド/共通注意事項 　バリエーション 　機種選定　特定開発品情報　グリーン対応（RoHS）
シリーズパッド種類パッド径(mm)
ZP2ボールスプライン
バッファ付パッド		φ2, φ4, φ6, φ8

真空パッド/半導電性シリコーンゴム ZP3-□HS□

製品特長
    ・静電気を緩やかに放電、電子部品の損傷を防止
    ・表面抵抗値：106～109［Ω］
    ・パッド形状：平形溝付
    ・取付接続：おねじ、めねじ
    ・真空取出方向：縦、横
    ・真空取付出口：めねじ、ワンタッチ管継手、バーブ継手
    ・バッファ：なし、あり
    　［バッファストローク（mm）：3, 6, 10, 15, 20]
安全上のご注意　真空用機器/共通注意事項　真空パッド/共通注意事項 　バリエーション 　機種選定　取付金具Ass'y（P162-164）　特定開発品情報　グリーン対応（RoHS）
シリーズパッド形状パッド径(mm)
ZP3-□HS□平形溝付φ4, φ6, φ8, φ10, φ13, φ16

真空パッド/オーダーメイド ZP2

    ・ブラスト仕様パッド(小形パッド、低寸法仕様パッド)
    　ワークの離脱性が向上
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

    2D CAD
    2D CADデータはこちら
安全上のご注意　真空用機器/共通注意事項　真空パッド/共通注意事項 　バリエーション 　機種選定　小型/薄形：取付金具Ass'y（P313）　高剛性：取付金具Ass'y（P255-263）　特定開発品情報　グリーン対応（RoHS）
シリーズパッド形状パッド径(mm)
ZP2小形パッドφ3, φ4, φ5, φ6, φ7, φ8
ZP2低寸法仕様パッドφ2, φ3, φ3.5, φ4, φ5, φ6, φ8, φ10, φ15
ZP2薄形パッドφ5, φ6, φ11, φ14, φ18, φ20
ZP2ベロウパッドφ2, φ4, φ5, φ6, φ8, φ10, φ15, φ20
ZP/ZP2高剛性パッドφ32, φ40, φ50, φ63, φ80, φ100, φ125,
φ150, φ250, φ300, φ340, 30×50

エジェクタ付パッド ZHP

製品特長
    ・エジェクタとパッドを一体化設置スペースと配管工数を削減！
    ・2段エジェクタ
    　吸込流量50％増加、空気消費量30％削減
    ・メンテナンス性向上
    　ロックプレートによる着脱でパッド交換時の作業工数を削減！
    ・パッド径：ø63、ø80
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

    2D CAD
    2D CADデータはこちら
  • エジェクタ付パッド ZHP
    取扱説明書
    シリーズ 検索結果を表示
    ZHP検索結果を表示
安全上のご注意　真空用機器/共通注意事項　真空パッド/共通注意事項 　特定開発品情報　グリーン対応（RoHS）
シリーズパッド径パッド形状ノズル呼び径
ZHPφ63、φ80ベロウ形溝付、平形溝付φ0.7, φ1.0, φ1.2, φ1.5

真空パッド テストセット

    ・圧縮空気があれば、配管するだけでテストが可能※
    　※小径パッドセットの場合
    ・用途に合わせた2タイプを用意(包装用パッドセット/小径パッドセット)
    ・豊富なパッド形状を用意し、簡単に交換が可能
    　包装用パッドセット(16種) / 小径パッドセット(16種)
安全上のご注意　真空用機器/共通注意事項　真空パッド/共通注意事項 　
シリーズパッド径パッド形状
ZPTS-A0120, 25, 30, 32, 35, 40, 46, 50べロウ形(2.5段)、べロウ形(5.5段)、フィルム吸着用
べロウパッド(4.5団)
ZPTS-B016, 8, 10, 13, 16, 20, 25, 32平形/シリコーンゴム、べロウ形/シリコーンゴム
