電動スライドテーブル/薄形タイプ LES

    ・薄形:LESHと比較しワーク取付高さ 最大12%減
    ・垂直可搬質量:MAX.50%UP
    ・軽量:最大29%減
    ・最大押当て推力:180N
    ・繰返し位置決め精度:±0.05mm
    ・タクトタイムの短縮が可能
     最大加減速度:5,000mm/S2
     最大速度:400mm/s
仕様シリーズストローク
(mm)
可搬質量
(kg)
水平
可搬質量
(kg)
垂直
速度
(mm/s)
ねじ
リード
(mm)
ステップモータ
(サーボDC24V)
LES8□30,50,75MAX.1MAX.0.5MAX.4004 ,8
ステップモータ
(サーボDC24V)
LES16□30,50,75,100MAX.3MAX.3MAX.4005,10
ステップモータ
(サーボDC24V)
LES25□30,50,75,100,125,150MAX.5MAX.5MAX.4008、16
サーボモータ
(DC24V)
LES8□A30,50,75MAX.1MAX.1MAX.4004,8
サーボモータ
(DC24V)
LES16□A30,50,75,100MAX.3MAX.3MAX.4005,10
サーボモータ
(DC24V)
LES25□A30,50,75,100,125,150MAX.5MAX.4MAX.4008,16

電動スライドテーブル/高剛性タイプ LESH

    ・簡単設定:位置と速度の2項目で設定完了。
     コントローラはアクチュエータ仕様を設定出荷(アクチュエータ、
     コントローラセット販売)
    ・ガイドレールとテーブルを一体化。
     循環式リニアガイド採用で高剛性・高精度。
    ・タクトタイムの短縮。
     最大加減速度:5,000mm/S2/最大速度:400mm/s
    ・最大押当て推力:180N
    ・繰返し位置決め精度:±0.05mm
仕様シリーズストローク
(mm)
可搬質量
(kg)
水平
可搬質量
(kg)
垂直
速度
(mm/s)
ねじ
リード
(mm)
ステップモータ
(サーボDC24V)
LESH8□50,75MAX.2MAX.0.5MAX.4004,8
ステップモータ
(サーボDC24V)
LESH16□50,100MAX.8MAX.2MAX.4005,10
ステップモータ
(サーボDC24V)
LESH25□50,100,150MAX.12MAX.4MAX.4008,16
サーボモータ
(DC24V)
LESH8□A50,75MAX.2MAX.0.5MAX.4004,8
サーボモータ
(DC24V)
LESH16□A50,100MAX.5MAX.2MAX.4005,10
サーボモータ
(DC24V)
LESH25□A50,100,150MAX.6MAX.2.5MAX.4008,16

電動アクチュエータ スライドテーブル/高精度タイプ LESYH

    ・ボールねじ駆動により
     繰返し位置決め精度±0.01mm
    ・ロストモーション:0.1mm以下
    ・垂直可搬質量向上:5倍以上
    ・モータレス仕様
     使い慣れたモータ・ドライバとの組合せが可能!
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

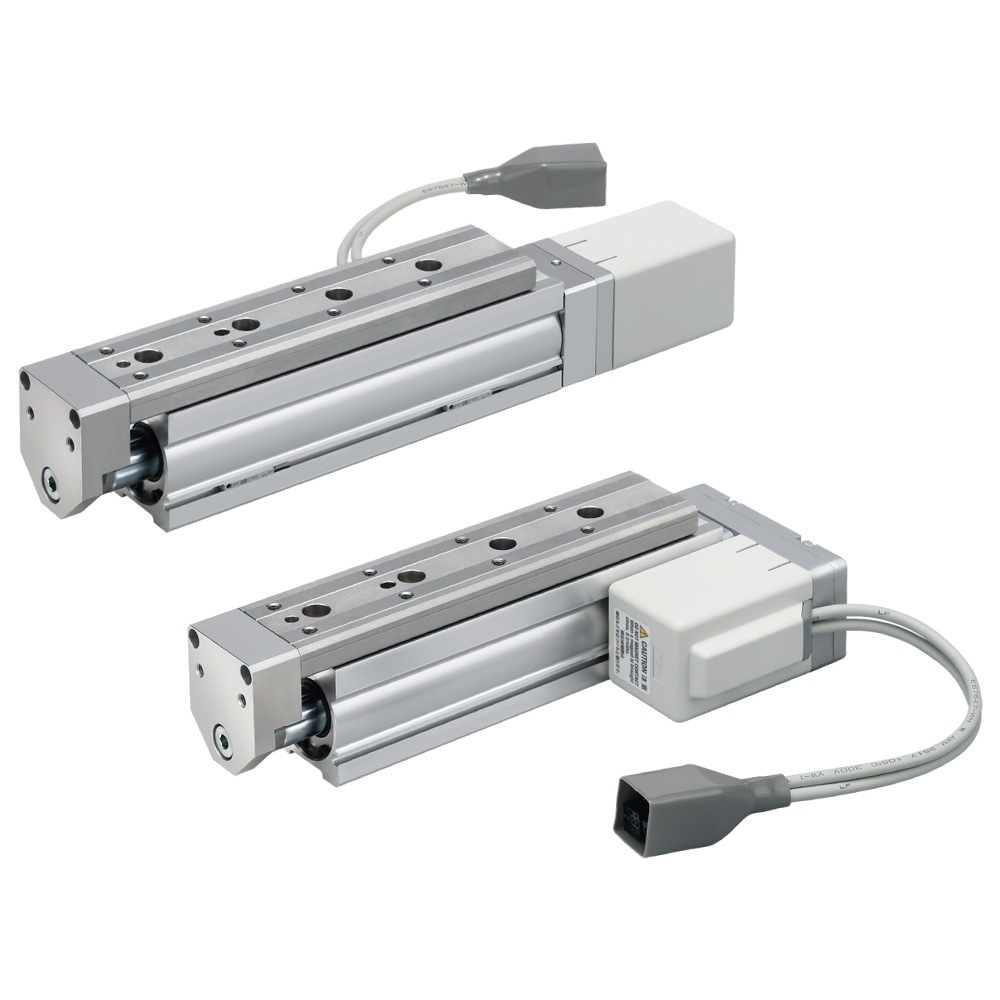

  • 電動アクチュエータ スライドテーブル/高精度タイプ LESYH
    取扱説明書
    シリーズ 検索結果を表示
    LESYH8検索結果を表示
    LESYH16検索結果を表示
    LESYH25検索結果を表示
    LESYH16検索結果を表示
    LESYH25検索結果を表示
仕様シリーズストローク
(mm)
可搬質量
(kg)
水平
可搬質量
(kg)
垂直
速度
(mm/s)
ねじ
リード
(mm)
バッテリレス アブソ
(ステップモータDC24V)
LESYH850,75MAX.2MAX.6MAX.4002.5,5,10
バッテリレス アブソ
(ステップモータDC24V)
LESYH1650,100MAX.8MAX.12MAX.4006,12
バッテリレス アブソ
(ステップモータDC24V)
LESYH2550,100,150MAX.12MAX.20MAX.40010,20
ACサーボモータLESYH1650,100MAX.8MAX.12MAX.4006,12
ACサーボモータLESYH2550,100MAX.12MAX.20MAX.40010,20(折返し)
8,16(ストレート)

高精度タイプ電動スライドテーブル LESYH-X171

    ・繰返し位置決め精度
     ボールねじ駆動により±0.01mm
    ・ロストモーション:0.1mm以下
    ・垂直可搬質量向上:5倍以上
    ・バッテリレス アブソリュートエンコーダに対応
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

  • 高精度タイプ電動スライドテーブル LESYH-X171
    取扱説明書
    シリーズ 検索結果を表示
    LESYH16-X171検索結果を表示
    LESYH25-X171検索結果を表示
仕様シリーズストローク
(mm)
可搬質量
(kg)
水平
可搬質量
(kg)
垂直
速度
(mm/s)
ねじ
リード
(mm)
ステップモータ
(サーボDC24V)
LESYH16-X17150,100MAX.8MAX.12MAX.4006,12
ステップモータ
(サーボDC24V)
LESYH25-X17150,100,150MAX.12MAX.20MAX.4008,16
