圧力スイッチ

A B C D E F G H I J K L M N O P Q R S T U V W X Y Z

IO-Link対応

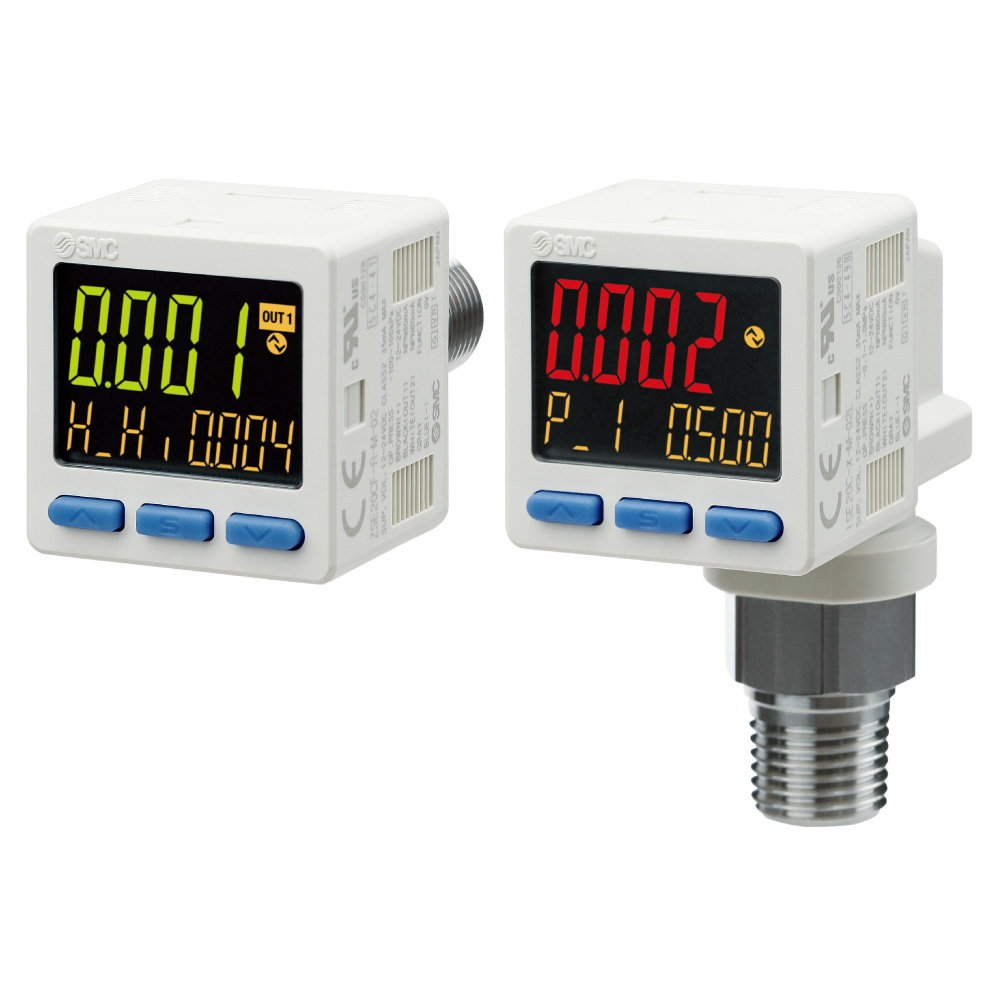

汎用流体用3画面高精度デジタル圧力スイッチ ZSE20C(F)-L/ISE20C(H)-L

    ・IO-Link対応
    ・ステンレスダイヤフラム採用【オイルレス(1重ダイヤフラム構造)】
     センサ部:SUS630 継手部:SUS304
    ・稼働状況・機器状態を可視化し、通信により遠隔監視・遠隔操作が可能
シリーズ出力形式種類定格圧力範囲保護構造適用流体
ZSE20C(F)-(L)
ISE20C(H)-(L)
2出力
アナログ出力
(電圧/電流)
IO-Link対応
スイッチ1出力
連成圧
真空圧
正圧
−100.0~100.0kPa
0.0~−101.0kPa
−0.100~1.000MPa
−0.100~2.000MPa
IP65汎用流体

3画面高精度デジタル圧力スイッチ ZSE20□(F)/ISE20□

    ・設定項目の見える化
    ・簡単3ステップ設定
    ・簡単画面切替
     測定値を見ながら設定可能。
    ・ディレー時間:最速1.5ms以下
    ・消費電流:25mA以下
    ・IO-Link対応
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

  • 3画面高精度デジタル圧力スイッチ ZSE20□(F)/ISE20□
    取扱説明書
    シリーズ 種類 検索結果を表示
    ZSE20(F)
    ISE20
    連成圧
    真空圧
    正圧
    検索結果を表示
    ZSE20A(F)
    ISE20A
    連成圧
    真空圧
    正圧
    検索結果を表示
    ZSE20B(F)-(L)
    ISE20B-(L)
    連成圧
    真空圧
    正圧
    検索結果を表示
    ZSE20C(F)-(L)
    ISE20C(H)-(L)
    連成圧
    真空圧
    正圧
    検索結果を表示
  • 3画面高精度デジタル圧力スイッチ ZSE20(F)-ISE20
    自己宣言書
    シリーズ 種類 検索結果を表示
    ZSE20(F)
    ISE20
    連成圧
    真空圧
    正圧
    検索結果を表示
    ZSE20A(F)
    ISE20A
    連成圧
    真空圧
    正圧
    検索結果を表示
    ZSE20B(F)-(L)
    ISE20B-(L)
    連成圧
    真空圧
    正圧
    検索結果を表示
    ZSE20C(F)-(L)
    ISE20C(H)-(L)
    連成圧
    真空圧
    正圧
    検索結果を表示
シリーズ出力形式種類定格圧力範囲保護構造適用流体
ZSE20(F)
ISE20
1出力連成圧
真空圧
正圧
−100.0~100.0kPa
0.0~−101.0kPa
−0.100~1.000MPa
IP40空気
ZSE20A(F)
ISE20A
2出力
アナログ出力
(電圧/電流)
連成圧
真空圧
正圧
−100.0~100.0kPa
0.0~−101.0kPa
−0.100~1.000MPa
IP40空気
ZSE20B(F)-(L)
ISE20B-(L)
2出力
アナログ出力
(電圧/電流)
IO-Link対応
スイッチ1出力
連成圧
真空圧
正圧
−100.0~100.0kPa
0.0~−101.0kPa
−0.100~1.000MPa
IP65空気
ZSE20C(F)-(L)
ISE20C(H)-(L)
2出力
アナログ出力
(電圧/電流)
IO-Link対応
スイッチ1出力
連成圧
真空圧
正圧
−100.0~100.0kPa
0.0~−101.0kPa
−0.100~1.000MPa
−0.100~2.000MPa
IP65汎用流体

3画面高精度デジタル圧力スイッチ ISE7□/7□G/79S

    ・測定値を見ながら設定可能
    ・IO-Link
    ・斜め表示部採用
     各種取付位置における視認性を確保
    ・表示部回転機構採用
     設置後に表示部を336°回転が可能
    ・適応流体:空気・非腐食性ガス・不燃性ガス(ISE70/71)
         :接流体部材質を腐食させない液体または気体(ISE7□G/79S)
シリーズ種類定格圧力範囲
ISE70正圧(空気用)0~1MPa
ISE71正圧(空気用)0~1.6MPa
ISE70G正圧(汎用流体用)0~1MPa
ISE75G正圧(汎用流体用)0~2MPa
ISE76G正圧(汎用流体用)0~5MPa
ISE77G正圧(汎用流体用)0~10MPa
ISE78G正圧(汎用流体用)0~16MPa
ISE79S正圧(汎用流体用)0~50MPa

3画面デジタル着座スイッチ/IO-Link対応 ISA3-L

    ・着座状態の監視・予兆・異常
    ・ダブルセンサで予防・予知保全(IoT)に貢献
     プロセスデータで表示値、2次側圧力値、供給圧力値を提供。
    ・NPN/PNP切替機能
    ・3画面表示(設定時)
    ・ウィンドコンパレータ対応
    ・ゼロカット範囲 変更機能

     ▶IO-Linkマスタ
シリーズ定格距離範囲配管仕様
供給側
配管仕様
検出側
ISA3-F□L0.01~0.03mmRc, G 1/8φ4, φ6ワンタッチ, G 1/8
ISA3-G□L0.02~0.15mmRc, G 1/8φ4, φ6ワンタッチ, G 1/8
ISA3-H□L0.05~0.30mmRc, G 1/8φ4, φ6ワンタッチ, G 1/8

3画面多チャンネルデジタル表示設定器 PSE200A

    ・最大4つの圧力センサが接続可能!
     集中管理による設置スペースの削減
     異なる用途を1モニタで管理
    ・測定値を見ながら設定が可能
    ・IO-Link対応

     ▶IO-Linkマスタ
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

  • 3画面多チャンネルデジタル表示設定器 PSE200A
    取扱説明書
    シリーズ 検索結果を表示
    PSE200A検索結果を表示
  • 3画面多チャンネルデジタル表示設定器 PSE200A
    自己宣言書
    シリーズ 検索結果を表示
    PSE200A検索結果を表示
シリーズ設定圧力範囲適用圧力センサ
PSE200A−0.2~2.1kPa
10~−105kPa
−105~105kPa
−10~105kPa
−50~525kPa
−0.105~1.05MPa
−0.105~2.1MPa
−0.25~5.25MPa
−0.5~10.5MPa
PSE550
PSE531/PSE541/PSE561
PSE533/PSE543/PSE563/PSE573
PSE532
PSE564/PSE574
PSE530/PSE540/PSE560/PSE570
PSE575
PSE576
PSE577
