駆動制御関連機器

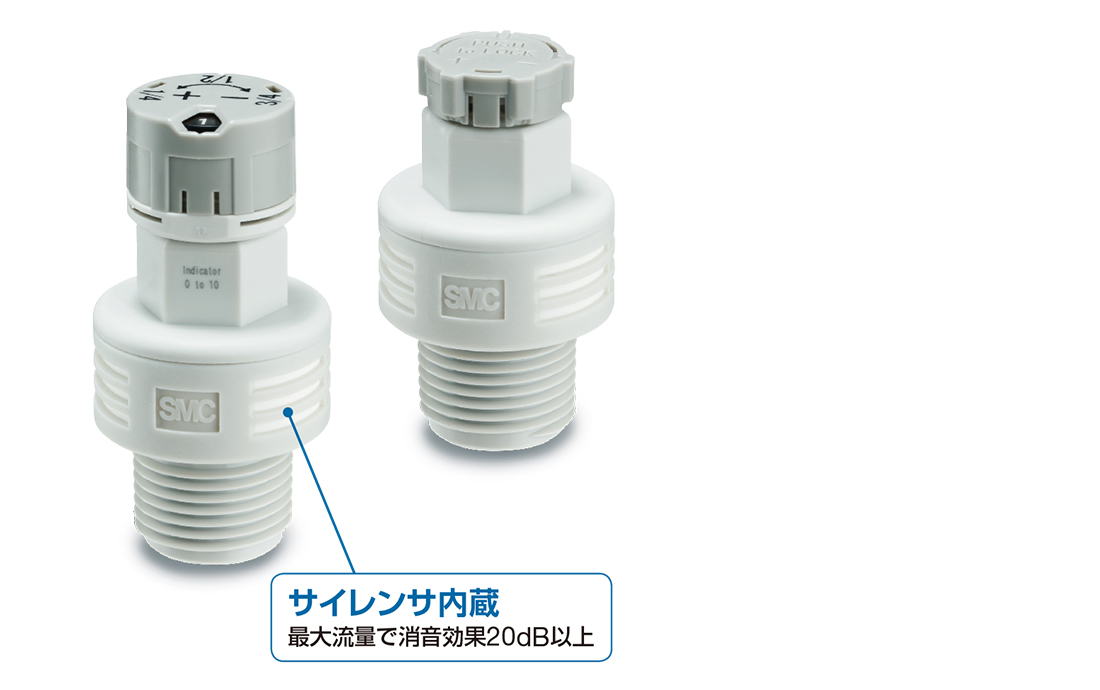

サイレンサ付排気絞り弁 ASN2□-A

    ・絞り弁とサイレンサを一体化
    ・組付け工数、部品点数削減
    ・プッシュロック式
    ・樹脂ボディ
    　質量最大80%軽量化
    ・バルブ側での速度調整が可能
    ・小型目盛付を選択可能
    　流量の数値（目盛）管理
    　設定ミス削減・作業工数の削減に貢献
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

  • サイレンサ付排気絞り弁 ASN2□-A
    取扱説明書
    シリーズ 検索結果を表示
    ASN2(S)-M5A検索結果を表示
安全上のご注意　駆動制御機器/共通注意事項　バリエーション
特定開発品情報　グリーン対応（RoHS）

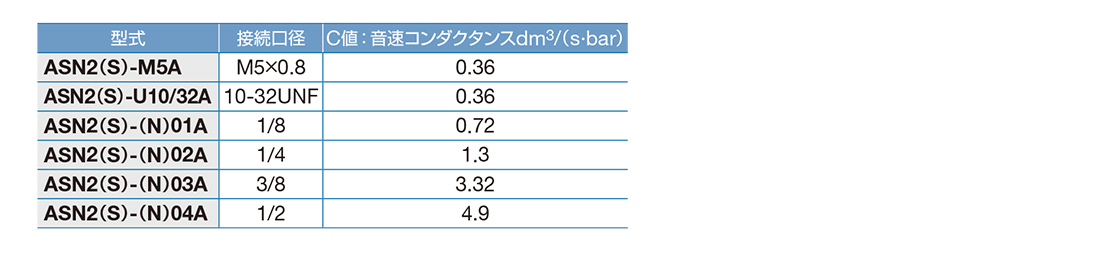

シリーズ接続口径C値：音速コンダクタンスdm3/（s·bar）
ASN2(S)-M5AM5×0.80.36

製品特長

絞り弁とサイレンサを一体化



組付け工数、部品点数削減



プッシュロック式・小型目盛付を選択可能



樹脂ボディ

質量最大80%軽量化（7.6g ⬅ 34g）

※ASN2-02Aと従来品ASN2-02（金属ボディ）の比較

ボディ外径は従来品と同寸法

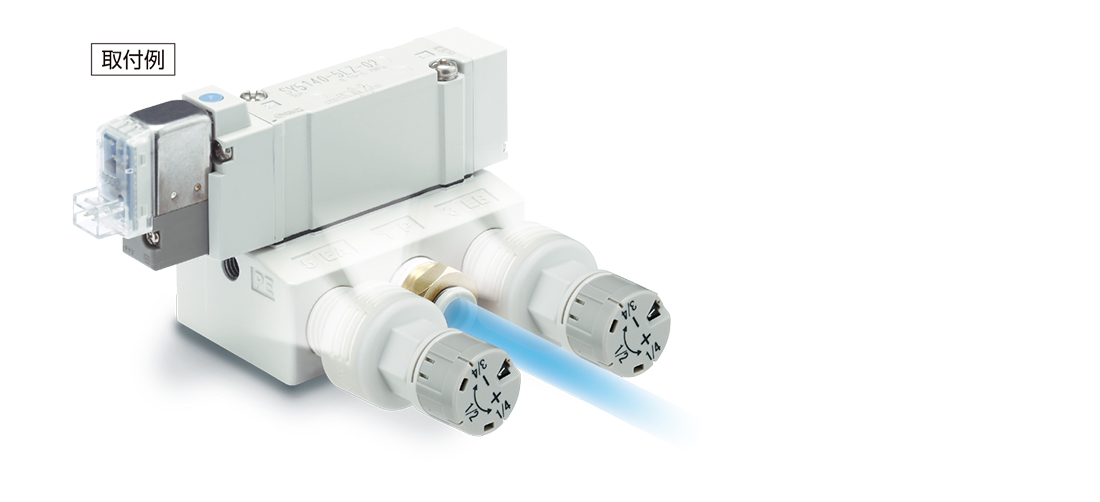

バルブ側での速度調整が可能

手の届かない高所や狭所などにシリンダが設置されている場合でも速度調整が可能

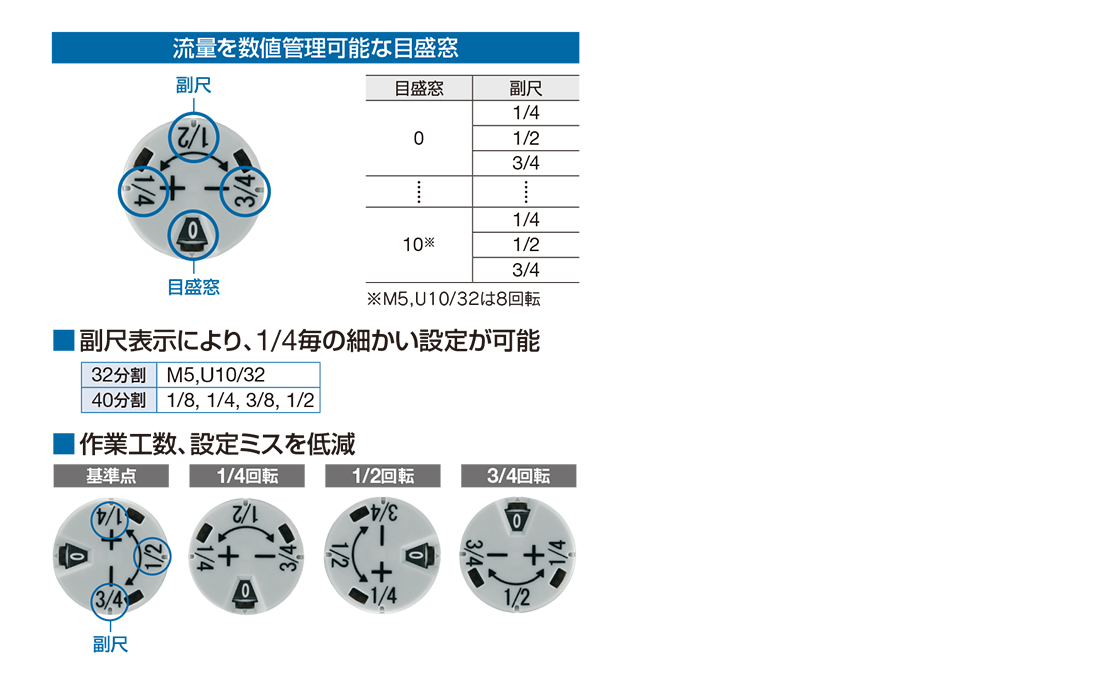

小型目盛付
流量の数値（目盛）管理

設定ミス削減・作業工数の削減に貢献

バリエーション
