ロック付シリンダ/エンドロック付シリンダ
ロック付薄形シリンダ CLQ/CDLQ
![]() |
・エア遮断時の落下防止に適したロック付シリンダ。
(片方向ロック) ・オートスイッチ付(CDLQシリーズ:CDLQ) |
その他資料 |
---|
形式 | シリーズ | 作動方式 | チューブ内径(mm) | ロック機構 |
---|---|---|---|---|
標準形 | CLQ | 複動片ロッド |
20,25,32,40 50,63,80,100 |
スプリングロック |
ロック付薄形シリンダCLQ/CDLQ
形式 | シリーズ | 作動方式 | ダウンロード |
---|---|---|---|
標準形 | CLQ | 複動片ロッド |
|

■空気源の圧力低下、残圧排気時の落下防止
■全ストロークどの位置でも落下防止が可能
ストローク途中での落下防止
外部ストッパ位置やクランプワークの厚さに合わせてロック位置の変更が可能

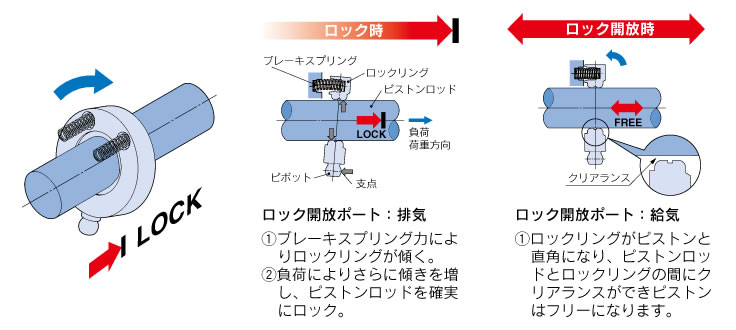

シンプル構造/シンプルかつ確実なロック方式。

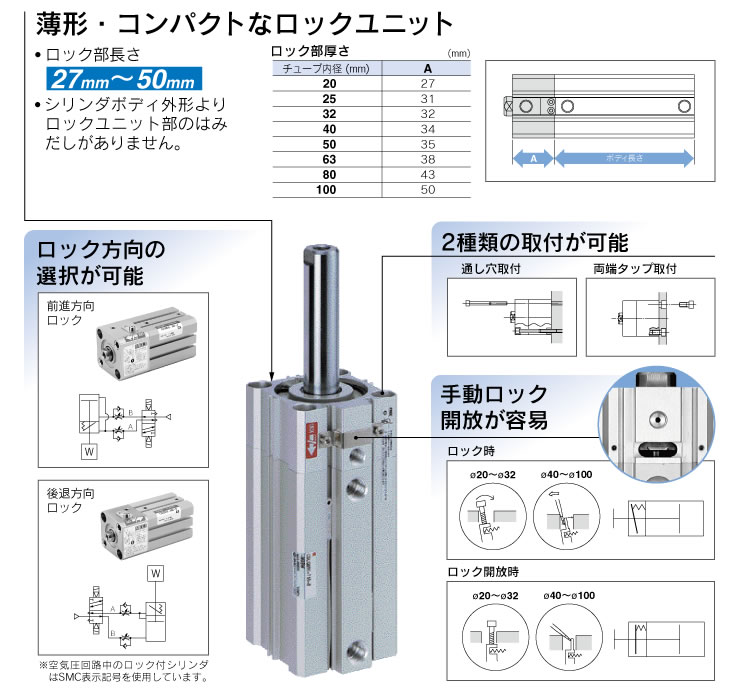

薄形・コンパクトなロックユニット
