2・3ポートソレノイドバルブ／エアオペレートバルブ

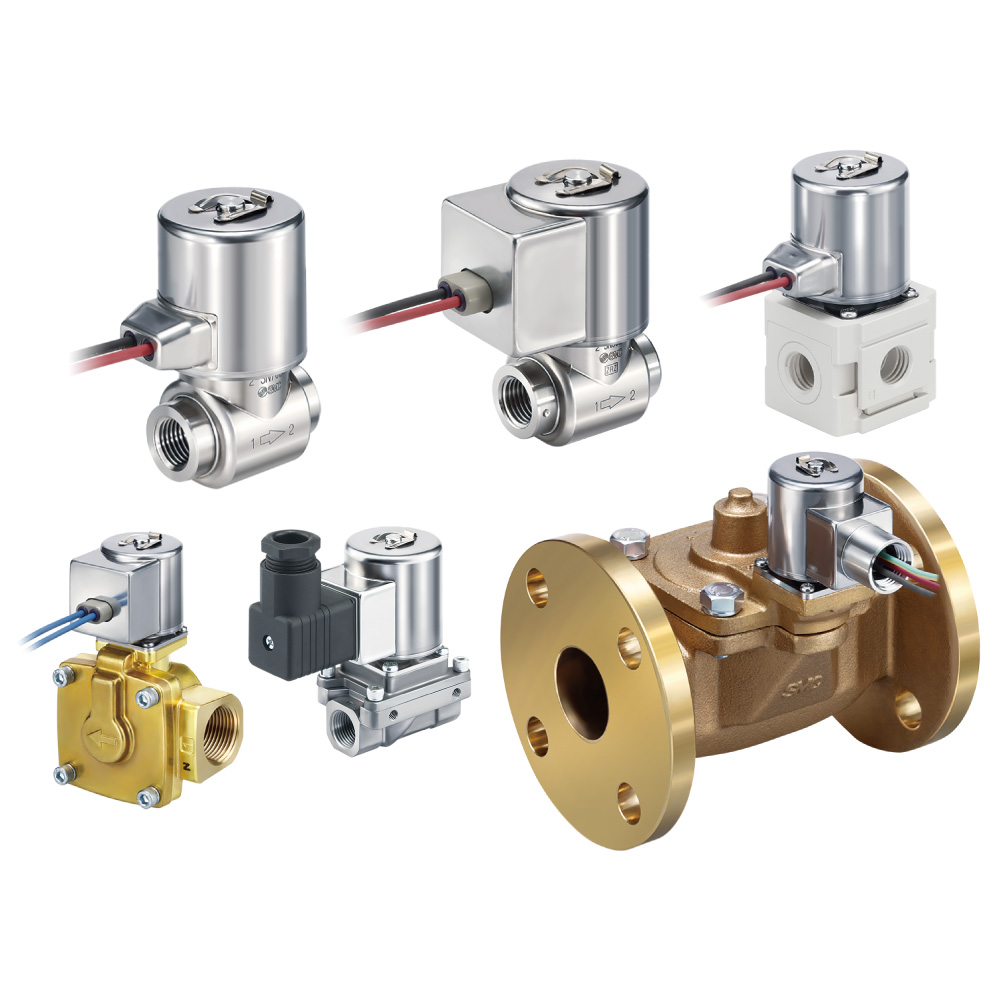

直動形/パイロット形2ポートソレノイドバルブ JSX/JSX□

    ・ステンレス製コイルカバーを採用し、耐環境性能向上【保護構造IP67】
    ・ボディ材質：SUS、黄銅/青銅、AL
    ・耐環境：保護構造 IP67（DINコネクタはIP65）
    ・省スペース
    　小型：バルブ容積 25% 削減（従来比）、軽量：30% 削減（従来比）
    ・省エネ
    　コイルの力10％向上（従来比）、消費電力14％削減（従来比）
    ・リード線 保護構造 IP67 360°取出し可能
    ・最大86％流量UPが可能（大流量/省電力タイプ）
    ・モジュラタイプ F.R.L.コンビネーション接続が可能（JSXM）
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

    2D CAD
    2D CADデータはこちら
  • 直動形/パイロット形2ポートソレノイドバルブ JSX/JSX□
    取扱説明書
    シリーズ タイプ 検索結果を表示
    JSX直動形検索結果を表示
    JSX□□U直動形
    大流量/省電力タイプ    		検索結果を表示
    JSXDパイロット形検索結果を表示
    JSXZ差圧ゼロパイロット形
    JSXMモジュラ取付形検索結果を表示
  • 直動形/パイロット形2ポートソレノイドバルブ JSX/JSX□
    自己宣言書
    シリーズ タイプ 検索結果を表示
    JSX直動形検索結果を表示
    JSX□□U直動形
    大流量/省電力タイプ    		検索結果を表示
    JSXDパイロット形検索結果を表示
    JSXZ差圧ゼロパイロット形検索結果を表示
    JSXMモジュラ取付形検索結果を表示
安全上のご注意　流体制御用2ポート電磁弁/共通注意事項　機器選定・流量特性　バリエーション/選定手順/一覧表　特定開発品情報　グリーン対応（RoHS）
シリーズタイプ弁形式管接続口径オリフィス径（mmφ）
JSX直動形N.C.1/8，1/4，3/81.6～7.1
JSX□□U直動形
大流量/省電力タイプ		N.C.1/8，1/4，3/82.4～7.1
JSXDパイロット形N.C.1/4，3/8，1/2，3/8，1/2，3/4，1，
1 1/4，32A，1 1/2，40A，2，50A		10～50
JSXZ差圧ゼロパイロット形N.C.1/4，3/8，1/2，3/8，1/2，3/4，110～25
JSXMモジュラ取付形N.C.1/8，1/4，3/8，1/23.2，4

製品特長

ステンレス製コイルカバーを採用し、耐環境性能向上【保護構造IP67】

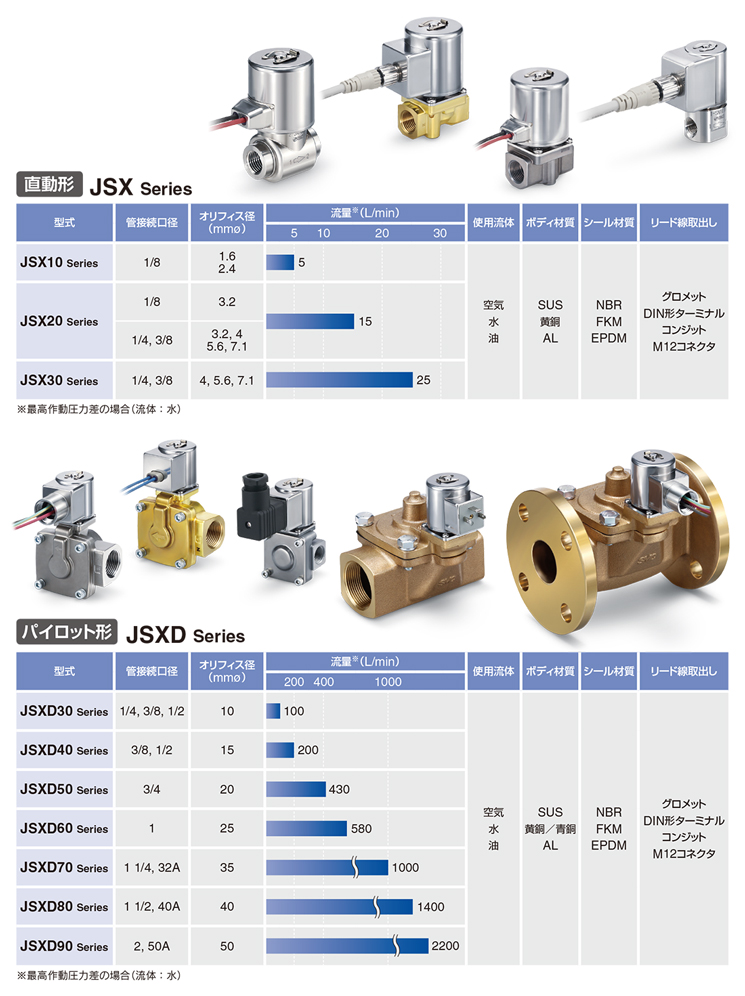

シリーズバリエーション

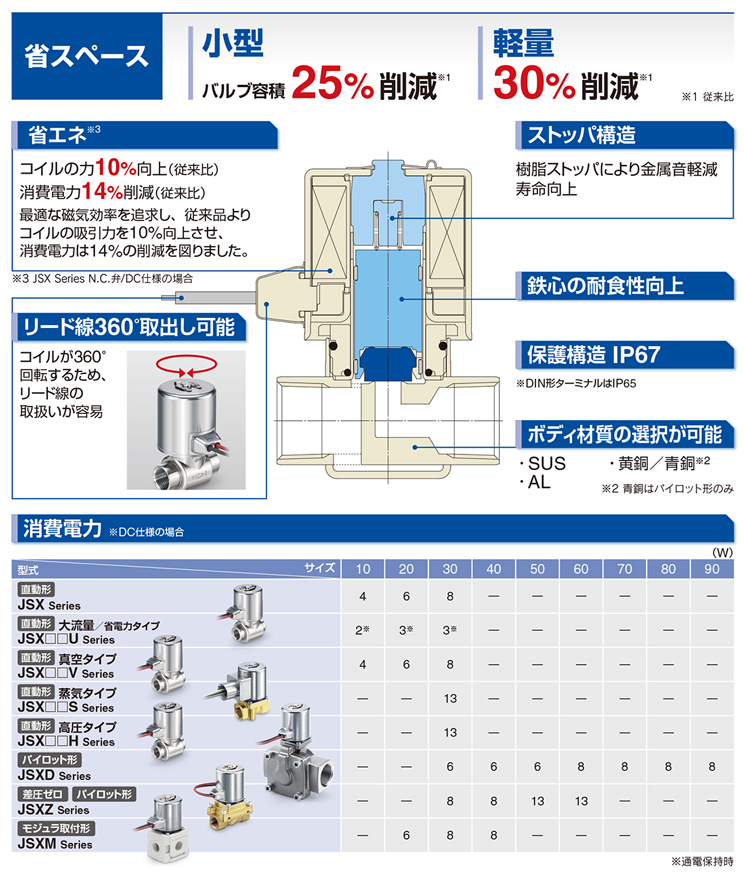

省スペース 小型：バルブ容積 25% 削減(従来比)、軽量：30% 削減(従来比)

全波整流器タイプ（AC仕様：絶縁種別 B種）

  • ・耐久性向上

    　特殊構造により寿命向上（従来クマトリコイル比較）


    ・うなり音低減

    　全波整流によってDC化することにより、うなり音を低減


    ・皮相電力低減　※B種／N.C.弁の場合（従来比）

    　9.5VA → 8VA （JSX20/JSXD60, 70シリーズ）
    　12VA → 9.5VA（JSX30/JSXD80, 90シリーズ）

  • ・OFF応答性向上

    　特殊構造により油など粘性の高い流体で
    　使用時のOFF応答性を向上


    ・静音構造

    　特殊構造により作動時の金属音を低減


大流量／省電力タイプ　2ポートソレノイドバルブ JSX□□U Series

リード線取出方法

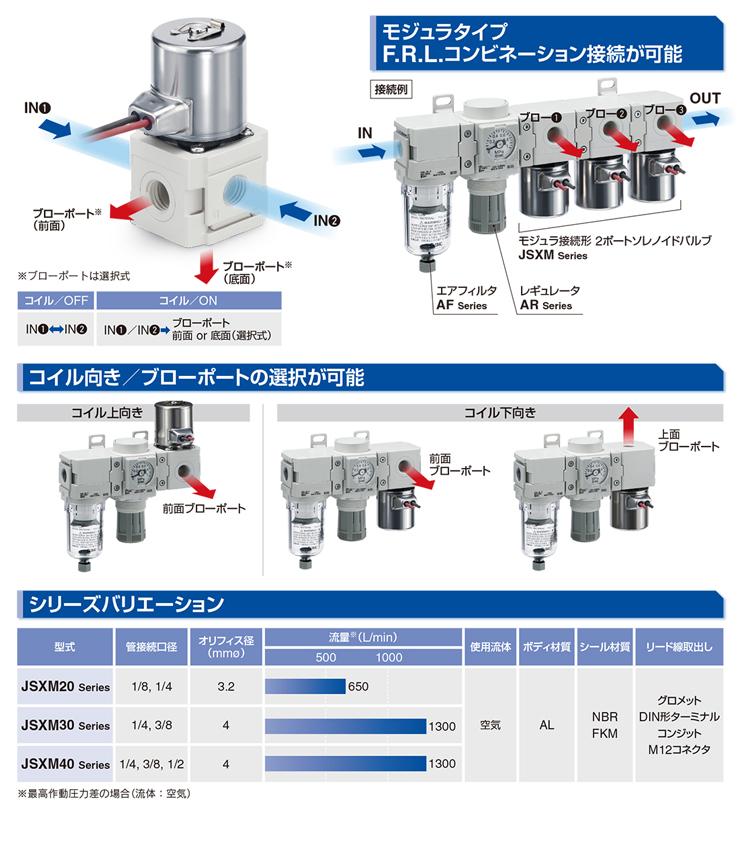

モジュラ取付形2ポートソレノイドバルブ JSXM Series
