標準形エアシリンダ（角形カバー）
エアシリンダ JMB(JMDB)
-
・中間サイズ設定 ø45、ø56、ø67、ø85
エアセービング、スペースセービング
・全長短縮 27mm短縮
・質量最大36％減 (1.56kg→1.00kg)
・省エア 最大29％削減
適切なサイズ選定により空気消費量削減が可能
・作業工数削減
無調整エアクッション方式によりエアクッションの調整が不要
・オートスイッチ付(JMDBシリーズ：JMDB)
・フート形、フランジ形を追加（ø32、ø40、ø50、ø63、ø80、ø100）
| 形式 | シリーズ | 作動方式 | チューブ内径（mm） |
|---|---|---|---|
| 標準形 | JMDB | 複動片ロッド | 32, 40, 45, 50, 56, 63, 67, 80, 85, 100 |
エアシリンダ MB/MDB
-
・カバー形状変更により最大質量10％軽量化。
・ロッド先端金具、揺動受金具付品番を設定（別手配する手間が省けます）
・オートスイッチ付（MDB-Zシリーズ：MDB，MDBW，MDBK，MDBKW，MDBB，MDB□Q）
オーダーメイド組合せ型式表示方法は
安全上のご注意 アクチュエータ/共通注意事項 オートスイッチ/共通注意事項 オートスイッチ取付および移動方法 機種選定・技術資料 早見選定表 簡易特注 オーダーメイド 特定開発品情報 グリーン対応（RoHS）

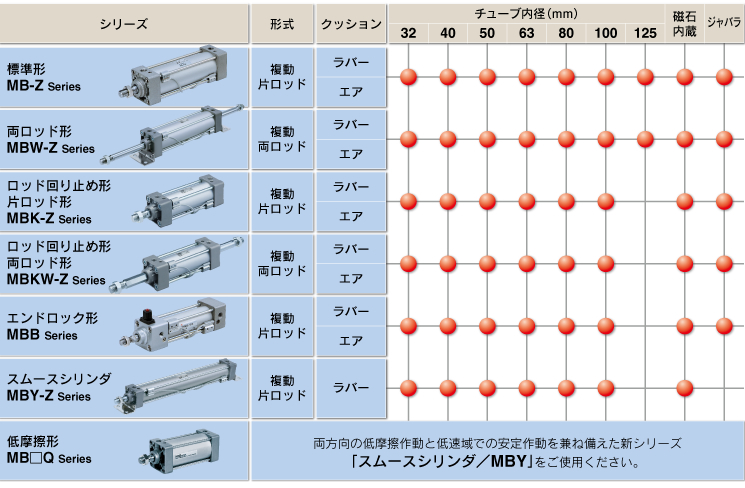

| 形式 | シリーズ | 作動方式 | チューブ内径（mm） |
|---|---|---|---|
| 標準形 | MB-Z | 複動片ロッド | 32，40，50，63，80，100，125 |
| 標準形 | MBW-Z | 複動両ロッド | 32，40，50，63，80，100，125 |
| ロッド回り止め形 | MBK-Z | 複動片ロッド | 32，40，50，63，80，100 |
| ロッド回り止め形 | MBKW-Z | 複動両ロッド | 32，40，50，63，80，100 |
| エンドロックシリンダ | MBB | 複動片ロッド | 32，40，50，63，80，100 |
エアシリンダ/コンパクトタイプ MB-X3155
-
・八角形ピストン採用により軽量・コンパクトを実現
・重さ：35％削減（750g→487g)
・全長：16％削減（189mm→158mm)
・高さ、幅：10％削減（52mm→47mm)
・無調整エアクッション方式によりエアクッションの調整が不要
ラバークッション内蔵によりピストン停止時の金属音を軽減
・小型オートスイッチ4面に取付可能（タイロッド取付）
適用オートスイッチ：D-M9□型
| 形式 | シリーズ | 作動方式 | チューブ内径（mm） |
|---|---|---|---|
| 標準形 | MB-X3155 | 複動片ロッド | 40, 63 |
エアシリンダ/2倍出力タイプ MB-X3157
-
・長方形ピストン採用により幅寸法を
MBシリーズと同等で2倍の出力が可能
・全長：47％短縮※(335mm→179mm)
・重さ：20％削減※(1500g→1200g)
※既存製品タンデム形シリンダ-XC12（2倍出力）ø40, 50ストロークと比較
・小型オートスイッチ4面に取付可能（タイロッド取付）
・無調整エアクッション方式によりエアクッションの調整が不要
・異物溜りを軽減したカバー形状
| 形式 | シリーズ | 作動方式 | サイズ |
|---|---|---|---|
| 標準形 | MB-X3157 | 複動片ロッド | 57（ø40×2相当受圧面積） |
エアシリンダ MB1/MDB1
-
・質量：10％削減(ø50-100ストローク)
ロッドカバー、ヘッドカバー形状変更により質量削減。
・4面に小型オートスイッチ取付可能
・オートスイッチ取付溝にファスナーを取付け
異物の堆積を防止（オプション）
・オートスイッチ付（MDB1シリーズ、MDB1、MDB1W、MDB1K）
| 形式 | シリーズ | 作動方式 | チューブ内径（mm） |
|---|---|---|---|
| 標準形 | MB1-Z | 複動片ロッド | 32，40，50，63，80，100，125 |
| 標準形 | MB1W-Z | 複動両ロッド | 32，40，50，63，80，100，125 |
| ロッド回り止め形 | MB1K-Z | 複動片ロッド | 32，40，50，63，80，100 |
エアシリンダ CA2/CDA2
-
・質量最大15％削減
・エアクッション制御が容易
・小型オートスイッチから耐強磁界オートスイッチまで取付可能
・ロッド先端金具、揺動金具付品番を設定（別途手配する手間が省けます）
・オートスイッチ付（CDA2シリーズ：CDA2, CDA2W, CDA2K, CDA2KW,
CDBA2, CDA2□H, CDA2W□H）
安全上のご注意 アクチュエータ/共通注意事項 オートスイッチ/共通注意事項 オートスイッチ取付および移動方法 機種選定・技術資料 早見選定表 簡易特注 オーダーメイド 特定開発品情報 グリーン対応（RoHS）
| 形式 | シリーズ | 作動方式 | チューブ内径（mm） |
|---|---|---|---|
| 標準形 | CA2-Z | 複動片ロッド | 40，50，63，80，100 |
| 標準形 | CA2W-Z | 複動両ロッド | 40，50，63，80，100 |
| ロッド回り止め形 | CA2K | 複動片ロッド | 40，50，63 |
| ロッド回り止め形 | CA2KW | 複動両ロッド | 40，50，63 |
| エンドロックシリンダ | CBA2 | 複動片ロッド | 40，50，63，80，100 |
| エアハイドロシリンダ | CA2□H | 複動片ロッド | 40，50，63，80，100 |
| エアハイドロシリンダ | CA2W□H | 複動両ロッド | 40，50，63，80，100 |
エアシリンダ CS1/CDS1
-
・角形カバー、タイロッドタイプの大口径エアシリンダ。
・オートスイッチ付（CDS1シリーズ：CDS1、CDS1W、CDS1□Q）
※エアハイドロタイプは、ø125、ø140、ø160のみとなります。
| 形式 | シリーズ | 作動方式 | チューブ内径（mm） |
|---|---|---|---|
| 標準形 | CS1 | 複動片ロッド | 125，140，160，180，200，250，300 |
| 標準形 | CS1W | 複動両ロッド | 125，140，160，180，200，250，300 |
| 低摩擦形 | CS1□Q | 複動片ロッド | 125，140，160 |
エアシリンダ CS2/CDS2
-
・軽 量：質量 最大65%削減（39.1kg→13.4kg）
・高剛性：許容横荷重 最大900N
・作業性向上：配管ポートを軸方向に集約し、配管の自由度を向上。
（軸方向集約配管形）
・オートスイッチ付（CDS2シリーズ：CDS2）
| 形式 | シリーズ | 作動方式 | チューブ内径（mm） |
|---|---|---|---|
| 標準形 | CS2 | 複動片ロッド | 125，140，160，180，200，250，320 |
| 標準形 | CS2W | 複動両ロッド | 125，140，160，180，200，250，320 |
| ロングストローク | CS2-V | 複動片ロッド | 180，200，250，320 |
| 軸方向集約配管形 | CS2□P | 複動片ロッド | 180，200，250 |
