標準形エアシリンダ（角形カバー）
エアシリンダ CA2/CDA2
-
・質量最大15％削減
・エアクッション制御が容易
・小型オートスイッチから耐強磁界オートスイッチまで取付可能
・ロッド先端金具、揺動金具付品番を設定（別途手配する手間が省けます）
・オートスイッチ付（CDA2シリーズ：CDA2, CDA2W, CDA2K, CDA2KW,
CDBA2, CDA2□H, CDA2W□H）
オーダーメイド組合せ型式表示方法は
安全上のご注意 アクチュエータ/共通注意事項 オートスイッチ/共通注意事項 オートスイッチ取付および移動方法 機種選定・技術資料 早見選定表 簡易特注 オーダーメイド 特定開発品情報 グリーン対応（RoHS）
| 形式 | シリーズ | 作動方式 | チューブ内径（mm） |
|---|---|---|---|
| 標準形 | CA2-Z | 複動片ロッド | 40，50，63，80，100 |
| 標準形 | CA2W-Z | 複動両ロッド | 40，50，63，80，100 |
| ロッド回り止め形 | CA2K | 複動片ロッド | 40，50，63 |
| ロッド回り止め形 | CA2KW | 複動両ロッド | 40，50，63 |
| エンドロックシリンダ | CBA2 | 複動片ロッド | 40，50，63，80，100 |
| エアハイドロシリンダ | CA2□H | 複動片ロッド | 40，50，63，80，100 |
| エアハイドロシリンダ | CA2W□H | 複動両ロッド | 40，50，63，80，100 |
製品特長
ロッドカバー、ヘッドカバー形状変更により質量削減。
質量15%削減。（ø63-50ストローク）
1.3kg（New）← 1.54kg（従来品）

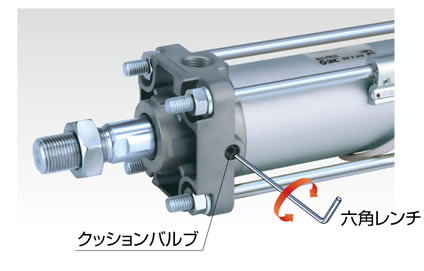

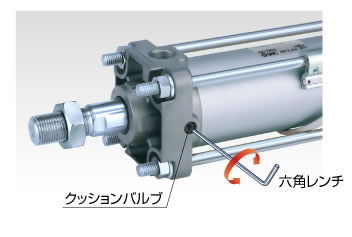

エアクッション制御が容易
クッションバルブ調整回転数を1回転から3回転に増加（ø40は1.5回転）
微調整が容易になりスムーズな終端作動が可能。

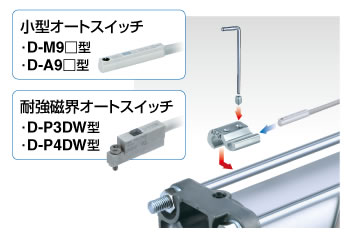

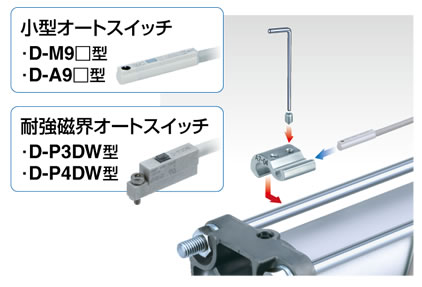

小型オートスイッチから耐強磁界オートスイッチまで取付可能
オーダーメイド追加設定
・耐熱シリンダ（-XB6）・強力スクレーパ付（-XC4）
・可変行程シリンダ（-XC8,9）・デュアル行程シリンダ（-XC10,11）等追加

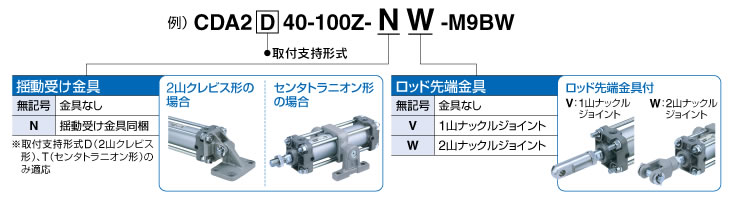

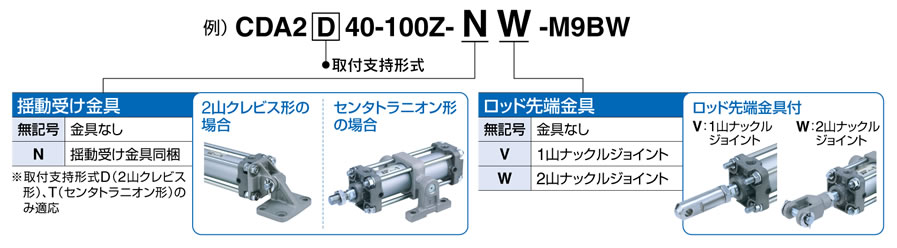

ロッド先端金具、揺動受け金具付の品番を設定しました。
シリンダと金具を別々に手配する手間が省けます。
注）ロッド先端金具、揺動受け金具は同梱出荷になります。

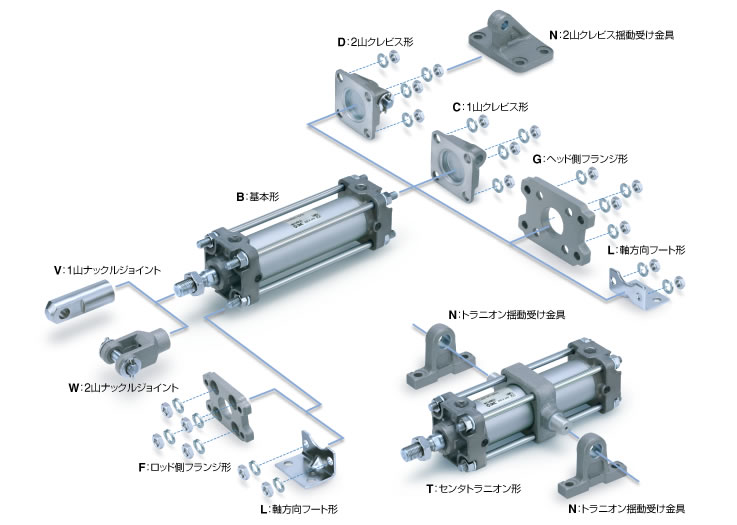

豊富な取付支持金具
・設置状況に合った取付支持が可能
・取付け自由度の向上

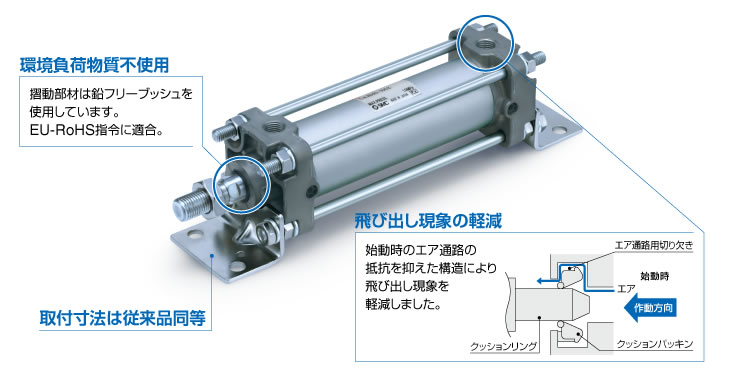

その他の特長

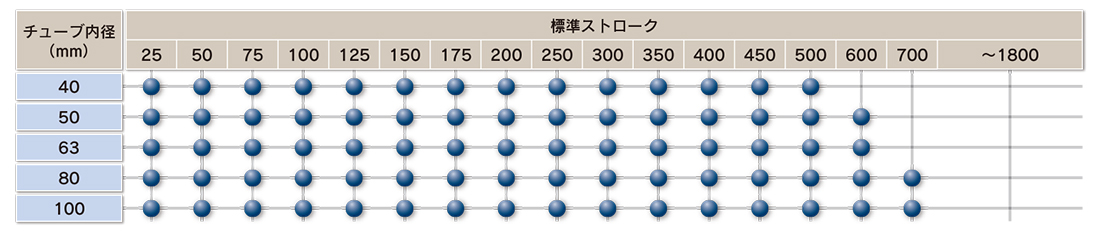

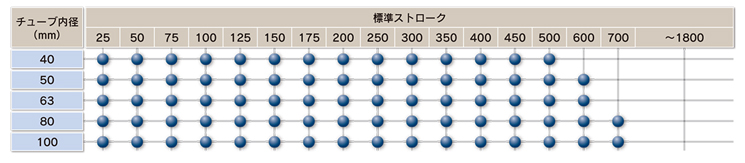

ストロークバリエーション

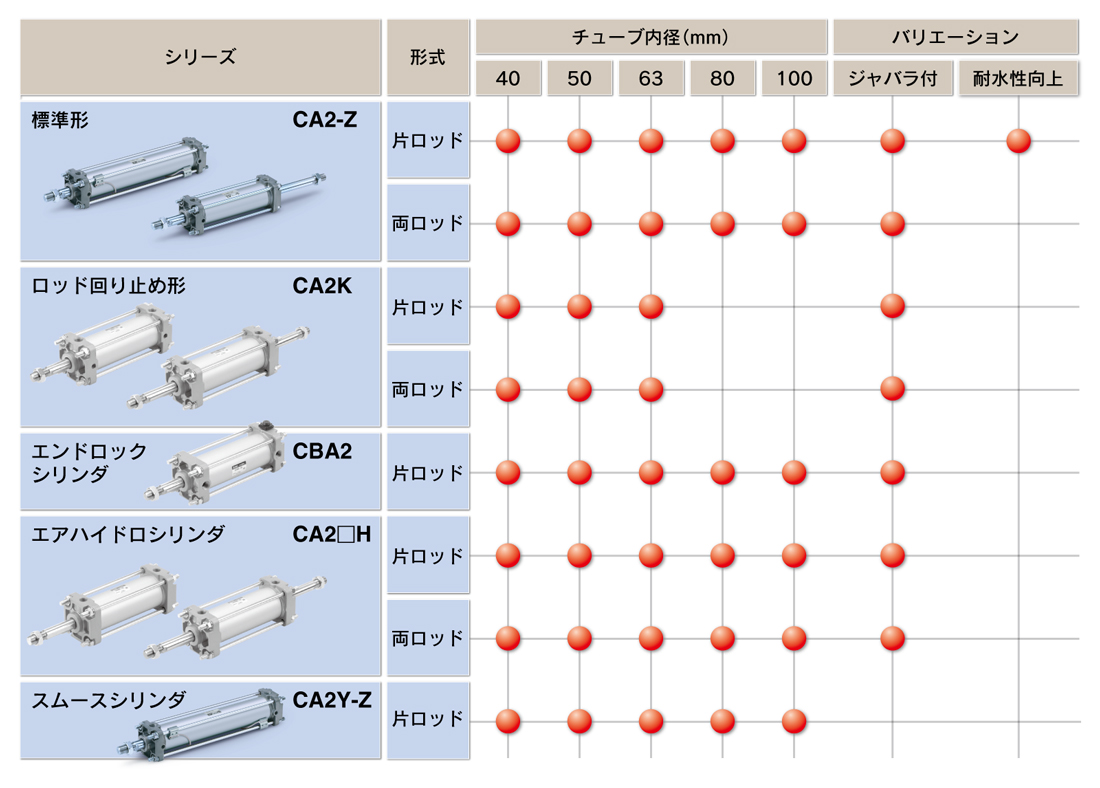

シリーズバリエーション
※クリーンシリーズの詳細につきましては、WEBカタログをご参照ください。
