標準形エアシリンダ(角形カバー)

エアシリンダ MB1/MDB1

    ・質量:10%削減(ø50-100ストローク)
     ロッドカバー、ヘッドカバー形状変更により質量削減。
    ・4面に小型オートスイッチ取付可能
    ・オートスイッチ取付溝にファスナーを取付け
     異物の堆積を防止(オプション)
    ・オートスイッチ付(MDB1シリーズ、MDB1、MDB1W、MDB1K)
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

  • エアシリンダ MB1/MDB1
    ご注文の際はホームページ簡易特注システムより「簡易特注品仕様書」をダウンロードのうえ手配をお願いします。
    簡易特注システムはこちら
    型 式 名 称 ダウンロード
    -XA0~XA30 簡易特注 ロッド先端形状変更 PDF
  • エアシリンダ MB1/MDB1

    オーダーメイド組合せ型式表示方法はこちらをご参照ください。

    ※製品個別オーダーメイド仕様については、各製品カタログをご参照ください。
    型 式 名 称 ダウンロード
    -XB5 オーダーメイド 強力ロッド形シリンダ PDF
    -XB6 オーダーメイド 耐熱シリンダ(-10~150℃) PDF
    -XC3 オーダーメイド ポート位置関係の特殊 PDF
    -XC4 オーダーメイド 強力スクレーパ付 PDF
    -XC5 オーダーメイド 耐熱シリンダ(-10~110℃) PDF
    -XC6 オーダーメイド 材質ステンレス鋼 PDF
    -XC7 オーダーメイド タイロッド、クッションバルブ、タイロッドナット等のステンレス鋼 PDF
    -XC8 オーダーメイド 可変行程シリンダ/押出し調整形 PDF
    -XC9 オーダーメイド 可変行程シリンダ/引込み調整形 PDF
    -XC10 オーダーメイド デュアル行程シリンダ/両ロッド形 PDF
    -XC11 オーダーメイド デュアル行程シリンダ/片ロッド形 PDF
    -XC12 オーダーメイド タンデム形シリンダ PDF
    -XC22 オーダーメイド パッキン類フッ素ゴム PDF
    -XC26 オーダーメイド 2山クレビス用ピン・2山ナックル用ピンに割ピン、平座金入り PDF
    -XC27 オーダーメイド 2山クレビス用ピン、2山ナックル用ピンの材質ステンレス鋼 PDF
    -XC29 オーダーメイド 2山ナックルジョイント部にスプリングピン打ち PDF
    -XC30 オーダーメイド ロッド側トラニオンをロッドカバーの前に取付 PDF
    -XC35 オーダーメイド コイルスクレーパ付 PDF
    -XC65 オーダーメイド 材質ステンレス鋼(XC7+XC68の組合せ) PDF
    -XC68 オーダーメイド 材質ステンレス鋼(ピストンロッド硬質クロームめっき付) PDF
形式シリーズ作動方式チューブ内径(mm)
標準形MB1-Z複動片ロッド32,40,50,63,80,100,125

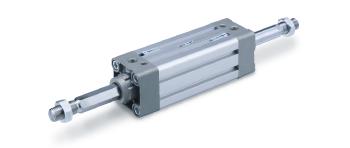

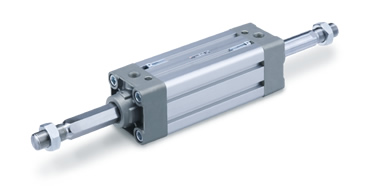

標準形MB1W-Z複動両ロッド32,40,50,63,80,100,125
ロッド回り止め形MB1K-Z複動片ロッド32,40,50,63,80,100

製品特長

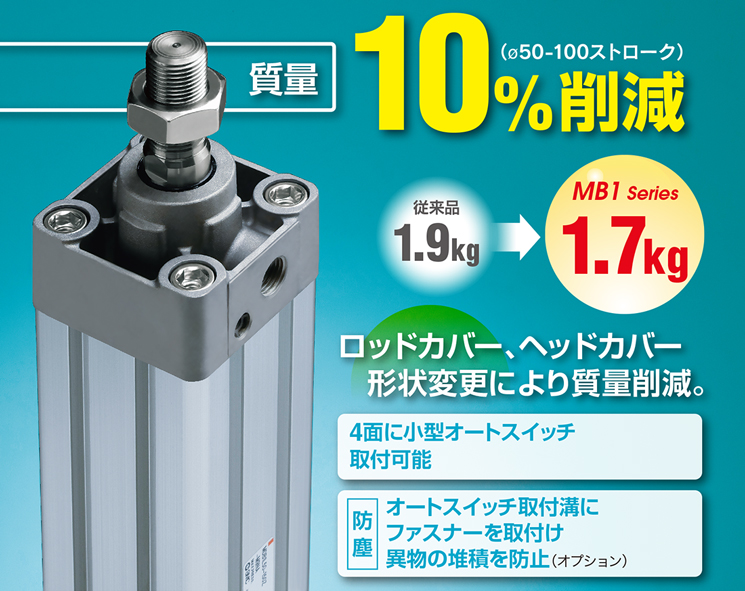

■質量10%削減(ø50-100ストローク)

ロッドカバー、ヘッドカバー、形状変更により質量削減。

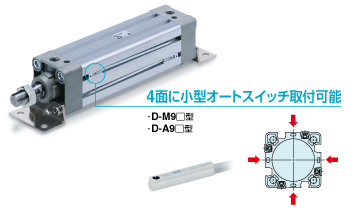

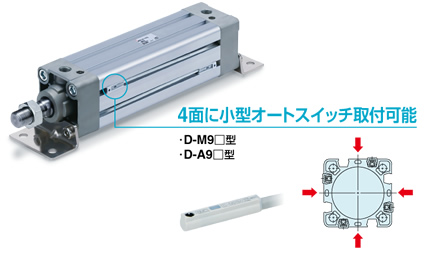

■4面に小型オートスイッチ取付可能

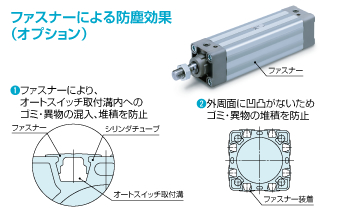

■ファスナーによる防塵効果(オプション)
■高速・高負荷対応

・高速:最大1000mm/s(全サイズ)

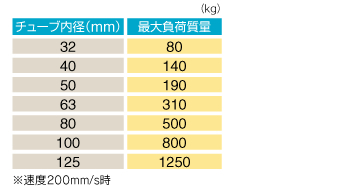

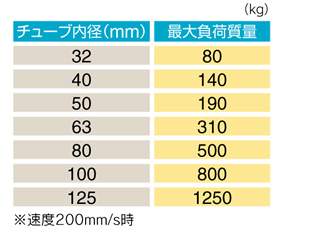

・高負荷

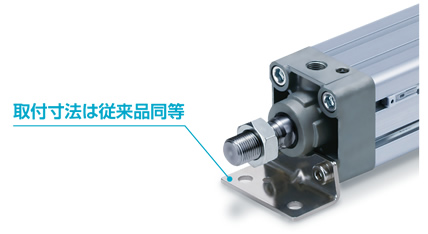

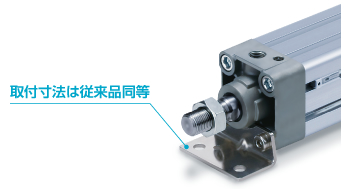

■取付寸法は従来品同等



■ロッド回り止め形追加 NEW

・MB1K-Z Series

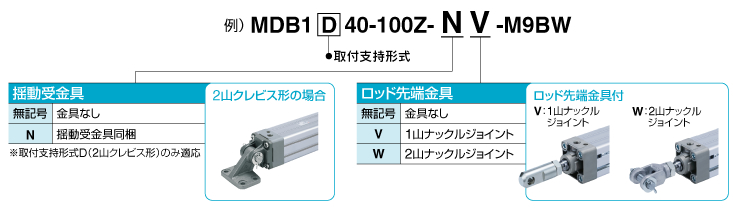

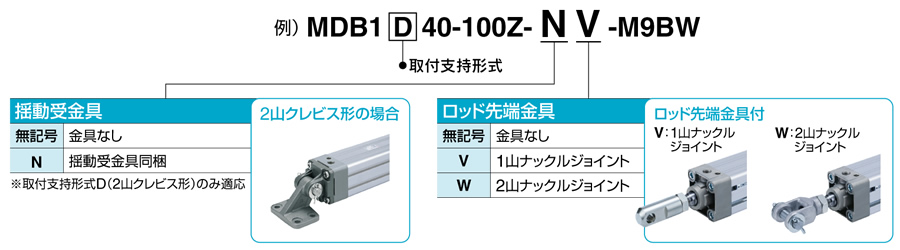

■ロッド先端金具、揺動受け金具付の品番を設定しました。

シリンダと金具を別々に手配する手間が省けます。

注)ロッド先端金具、揺動受金具は同梱出荷になります。

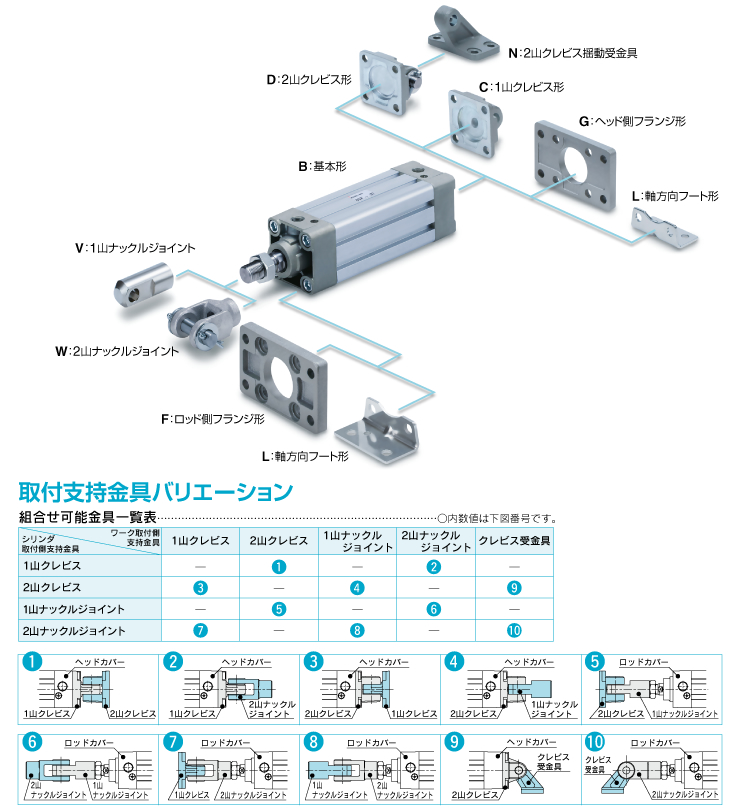

■豊富な取付支持金具

・設置状況に合った取付支持が可能
・取付け自由度の向上

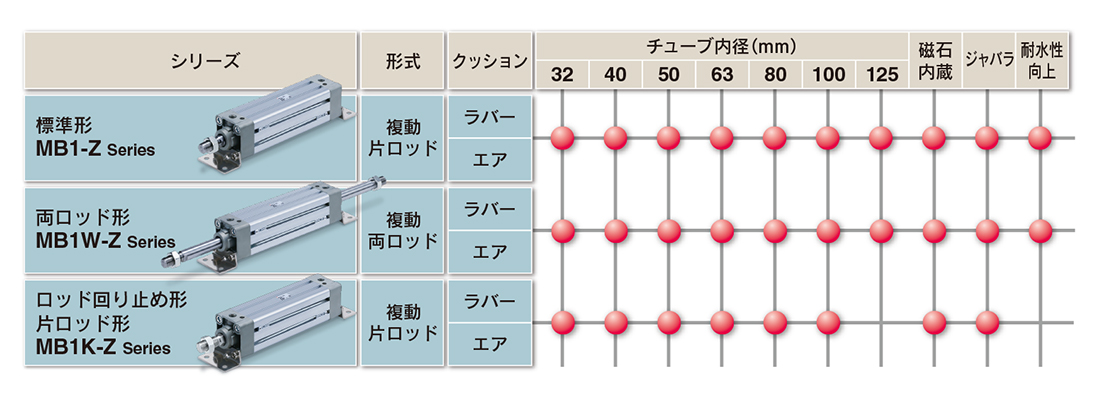

■シリーズバリエーション
