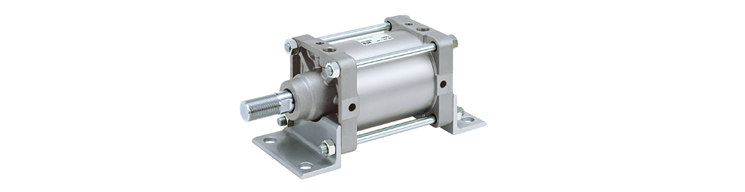

標準形エアシリンダ（角形カバー）
エアシリンダ CS2/CDS2
-
・軽 量：質量 最大65%削減（39.1kg→13.4kg）
・高剛性：許容横荷重 最大900N
・作業性向上：配管ポートを軸方向に集約し、配管の自由度を向上。
（軸方向集約配管形）
・オートスイッチ付（CDS2シリーズ：CDS2）
オーダーメイド組合せ型式表示方法は| 形式 | シリーズ | 作動方式 | チューブ内径（mm） |
|---|---|---|---|
| 標準形 | CS2 | 複動片ロッド | 125，140，160，180，200，250，320 |
| 標準形 | CS2W | 複動両ロッド | 125，140，160，180，200，250，320 |
| ロングストローク | CS2-V | 複動片ロッド | 180，200，250，320 |
| 軸方向集約配管形 | CS2□P | 複動片ロッド | 180，200，250 |
製品特長
軽量・高剛性・作業性向上
軽量

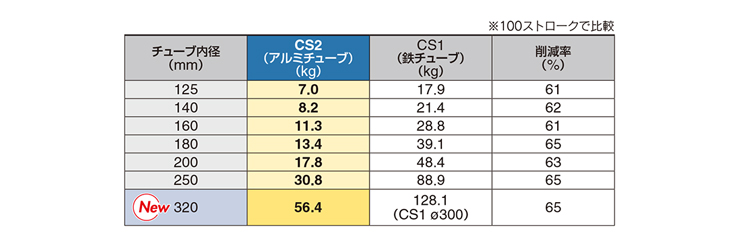

カバー素材を変更により軽量化を実現
高剛性

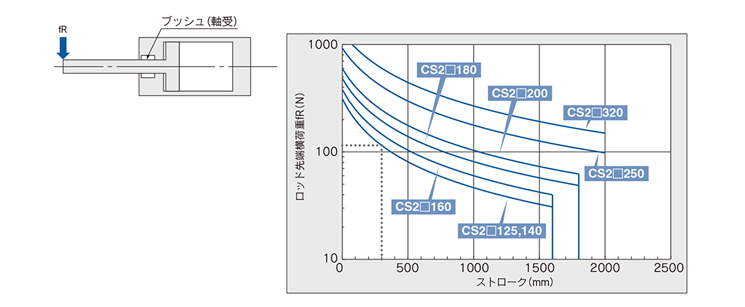

許容横荷重 最大900N（ø320、100 ストローク、ピストンロッド出端時）
配管とクッションバルブを同一面配置により作業性向上
CS1シリーズと取付互換
・シリンダ取付寸法互換
・ロッド先端ねじサイズ互換

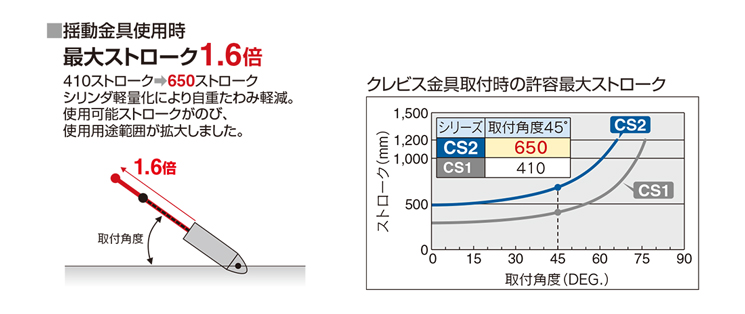

CS1 シリーズと同等な横荷重
エアクッション＋ダンパクッション併用構造
ダンパクッションによりストロークエンドでのピストン停止時の金属音が軽減されます。（ø180, ø200, ø250, ø320 のみ）

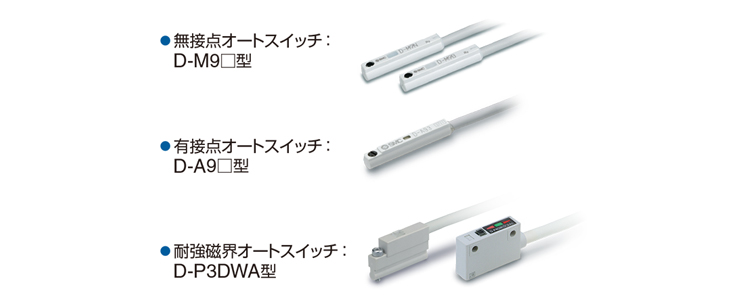

ø125〜ø320 までオートスイッチ取付可能
スムースシリンダ CS2Y Series（ø125〜ø160 のみ）
・最低作動圧力0.005MPa
・5mm/s でも安定した低速作動を実現
詳細はこちら

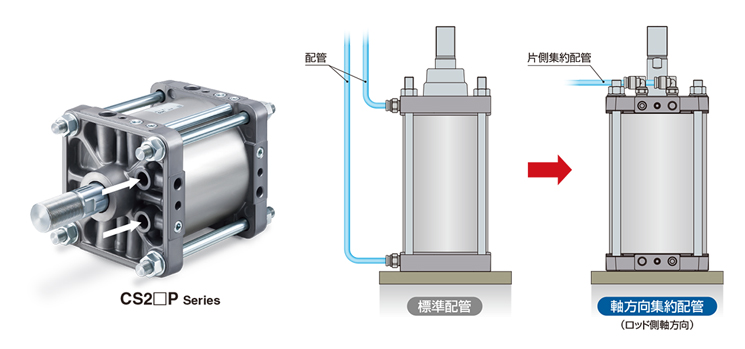

軸方向集約配管形（ø180, ø200, ø250 のみ）
配管自由度が向上、配管工数の削減
・配管ポートをヘッド側カバー、またはロッド側カバーの軸方向上に配置。
・ロングストローク時、片側で速度調整が可能。さらに配管の取り回しが解消（作業性向上）。

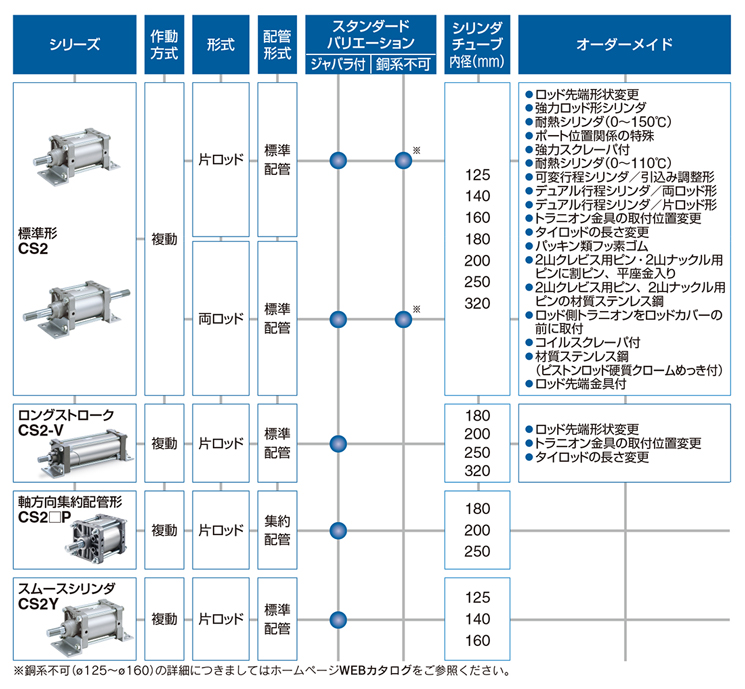

シリーズバリエーション
