真空パッド

吸着跡対策パッド ZP2

    ・吸着跡をきらうワークに対応
    ・ゴムによるワークへの吸着跡を抑えたパッド
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

    2D CAD
    2D CADデータはこちら
安全上のご注意　真空用機器/共通注意事項　真空パッド/共通注意事項 　バリエーション 　機種選定　標準：取付金具Ass'y（P121-130）　高剛性：取付金具Ass'y（P255-263）　特定開発品情報　グリーン対応（RoHS）
シリーズパッド形状パッド径(mm)
ZP2平形φ4, φ6, φ8, φ10, φ13, φ16,
φ20, φ25, φ32, φ40, φ50
ZP2高剛性(平形リブ付)φ40, φ50, φ63, φ80, φ100, φ125
ZP2樹脂アタッチメント適応パッド：φ6, φ8, φ10, φ13,
φ16, φ20, φ25, φ32

製品特長

■吸着跡をきらうワークに対応

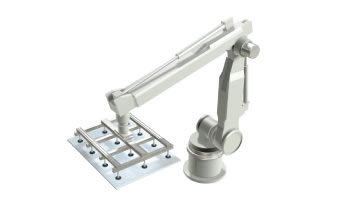

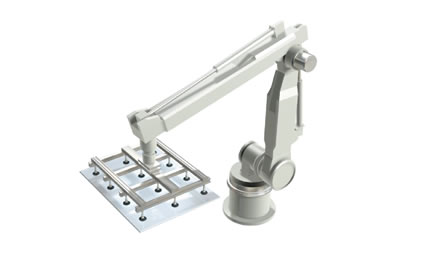

用途例　ガラス基板の吸着搬送

・太陽電池製造装置
・半導体製造装置
・FPD製造装置　など

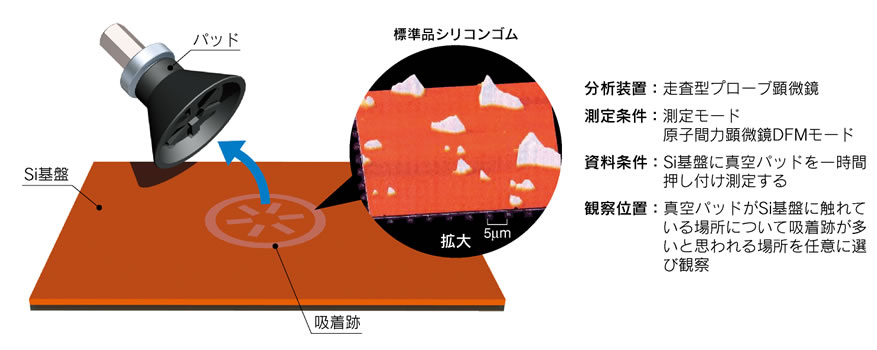

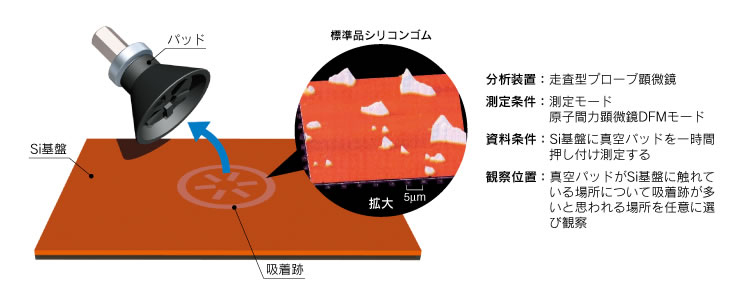

■ゴム成分のワークへの移行を最小限に抑えます

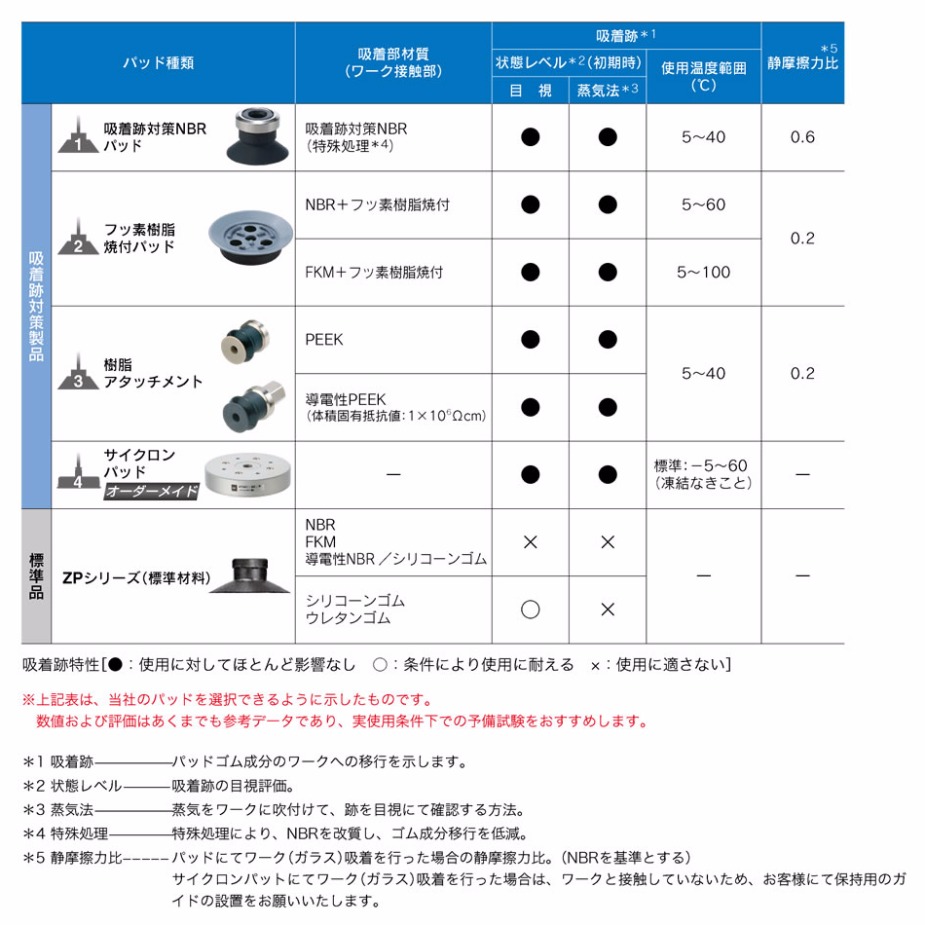

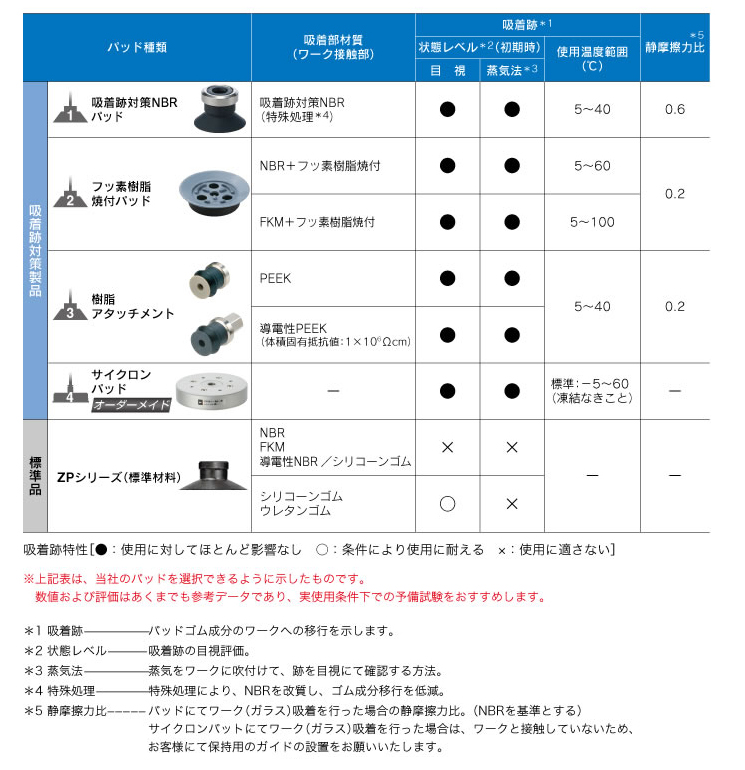

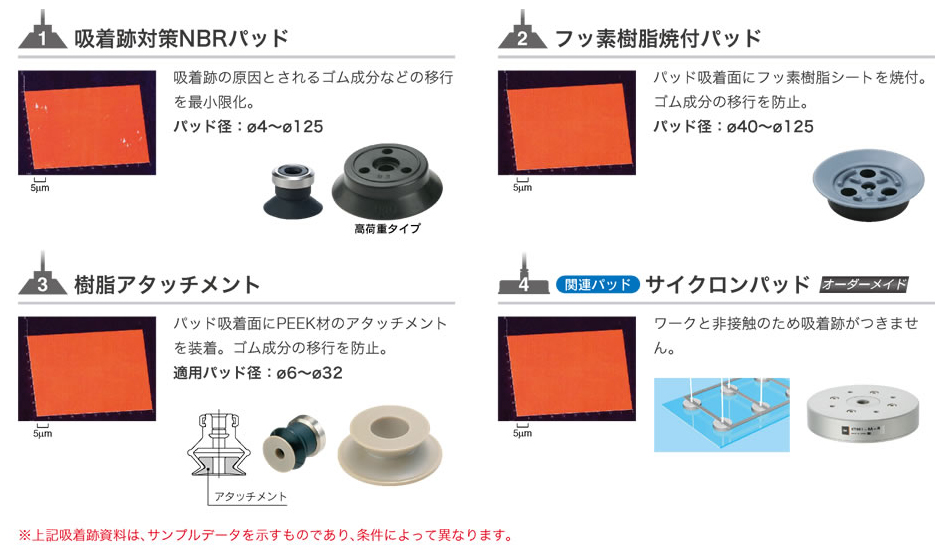

■バリエーション
