標準形エアシリンダ(角形カバー)

エアシリンダ MB/MDB

    ・カバー形状変更により最大質量10%軽量化。
    ・ロッド先端金具、揺動受金具付品番を設定(別手配する手間が省けます)
    ・オートスイッチ付(MDB-Zシリーズ:MDB,MDBW,MDBK,MDBKW,MDBB,MDB□Q)
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

  • エアシリンダ MB/MDB
    取扱説明書
    形式 シリーズ 作動方式 検索結果を表示
    標準形MB-Z複動片ロッド検索結果を表示
    標準形MBW-Z複動両ロッド検索結果を表示
    ロッド回り止め形MBK-Z複動片ロッド
    ロッド回り止め形MBKW-Z複動両ロッド
    エンドロックシリンダMBB複動片ロッド
  • エアシリンダ MB/MDB
    ご注文の際はホームページ簡易特注システムより「簡易特注品仕様書」をダウンロードのうえ手配をお願いします。
    簡易特注システムはこちら
    型 式 名 称 ダウンロード
    -XA0~XA30 簡易特注 ロッド先端形状変更 PDF
    -XC14 簡易特注 トラニオン金具の取付位置変更 PDF
  • エアシリンダ MB/MDB

    オーダーメイド組合せ型式表示方法はこちらをご参照ください。

    ※製品個別オーダーメイド仕様については、各製品カタログをご参照ください。
    型 式 名 称 ダウンロード
    -XB5 オーダーメイド 強力ロッド形シリンダ PDF
    -XB6 オーダーメイド 耐熱シリンダ(-10~150℃) PDF
    -XB13 オーダーメイド 低速シリンダ(5~50mm/s) PDF
    -XC3 オーダーメイド ポート位置関係の特殊 PDF
    -XC4 オーダーメイド 強力スクレーパ付 PDF
    -XC5 オーダーメイド 耐熱シリンダ(-10~110℃) PDF
    -XC6 オーダーメイド 材質ステンレス鋼 PDF
    -XC7 オーダーメイド タイロッド、クッションバルブ、タイロッドナット等のステンレス鋼 PDF
    -XC8 オーダーメイド 可変行程シリンダ/押出し調整形 PDF
    -XC9 オーダーメイド 可変行程シリンダ/引込み調整形 PDF
    -XC10 オーダーメイド デュアル行程シリンダ/両ロッド形 PDF
    -XC11 オーダーメイド デュアル行程シリンダ/片ロッド形 PDF
    -XC12 オーダーメイド タンデム形シリンダ PDF
    -XC22 オーダーメイド パッキン類フッ素ゴム PDF
    -XC26 オーダーメイド 2山クレビス用ピン・2山ナックル用ピンに割ピン、平座金入り PDF
    -XC27 オーダーメイド 2山クレビス用ピン、2山ナックル用ピンの材質ステンレス鋼 PDF
    -XC29 オーダーメイド 2山ナックルジョイント部にスプリングピン打ち PDF
    -XC30 オーダーメイド ロッド側トラニオンをロッドカバーの前に取付 PDF
    -XC35 オーダーメイド コイルスクレーパ付 PDF
    -XC65 オーダーメイド 材質ステンレス鋼(XC7+XC68の組合せ) PDF
    -XC68 オーダーメイド 材質ステンレス鋼(ピストンロッド硬質クロームめっき付) PDF
    -XC88 オーダーメイド 耐スパッタ仕様コイルスクレーパ、ルブリテーナ、溶接用グリース ピストンロッドSUS304 PDF
    -XC89 オーダーメイド 耐スパッタ仕様コイルスクレーパ、ルブリテーナ、溶接用グリース ピストンロッドS45C PDF
    -XC91 オーダーメイド 耐スパッタ仕様コイルスクレーパ、溶接用グリース ピストンロッドS45C PDF
形式シリーズ作動方式チューブ内径(mm)
標準形MB-Z複動片ロッド32,40,50,63,80,100,125
標準形MBW-Z複動両ロッド32,40,50,63,80,100,125
ロッド回り止め形MBK-Z複動片ロッド32,40,50,63,80,100
ロッド回り止め形MBKW-Z複動両ロッド32,40,50,63,80,100
エンドロックシリンダMBB複動片ロッド32,40,50,63,80,100

製品特長

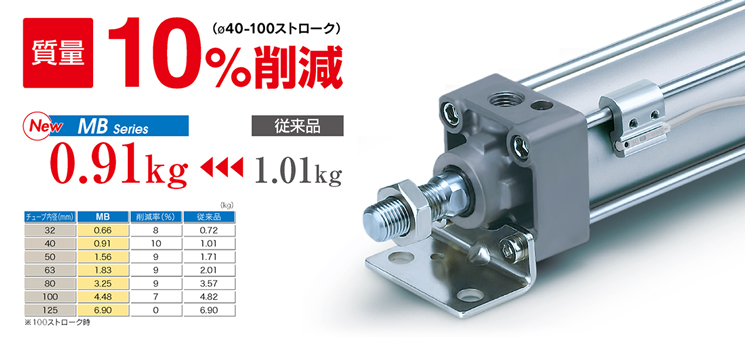

ロッドカバー、ヘッドカバー形状変更により質量削減。

・質量10%削減(ø40-100ストローク)
・0.91kg(New)←1.01kg(従来品)

ロッド回り止め形追加 New

・MBK-Z(片ロッド) Series
・MBKW-Z(両ロッド) Series

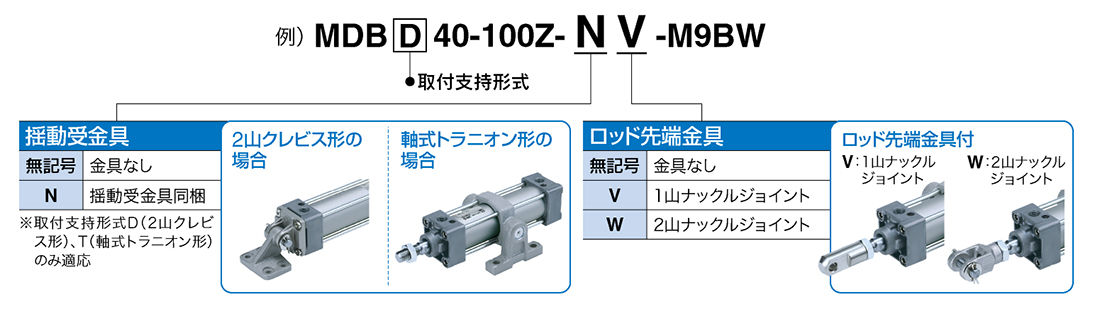

ロッド先端金具、揺動受け金具付の品番を設定しました。

シリンダと金具を別々に手配する手間が省けます。

注)取付金具は同梱出荷になります。

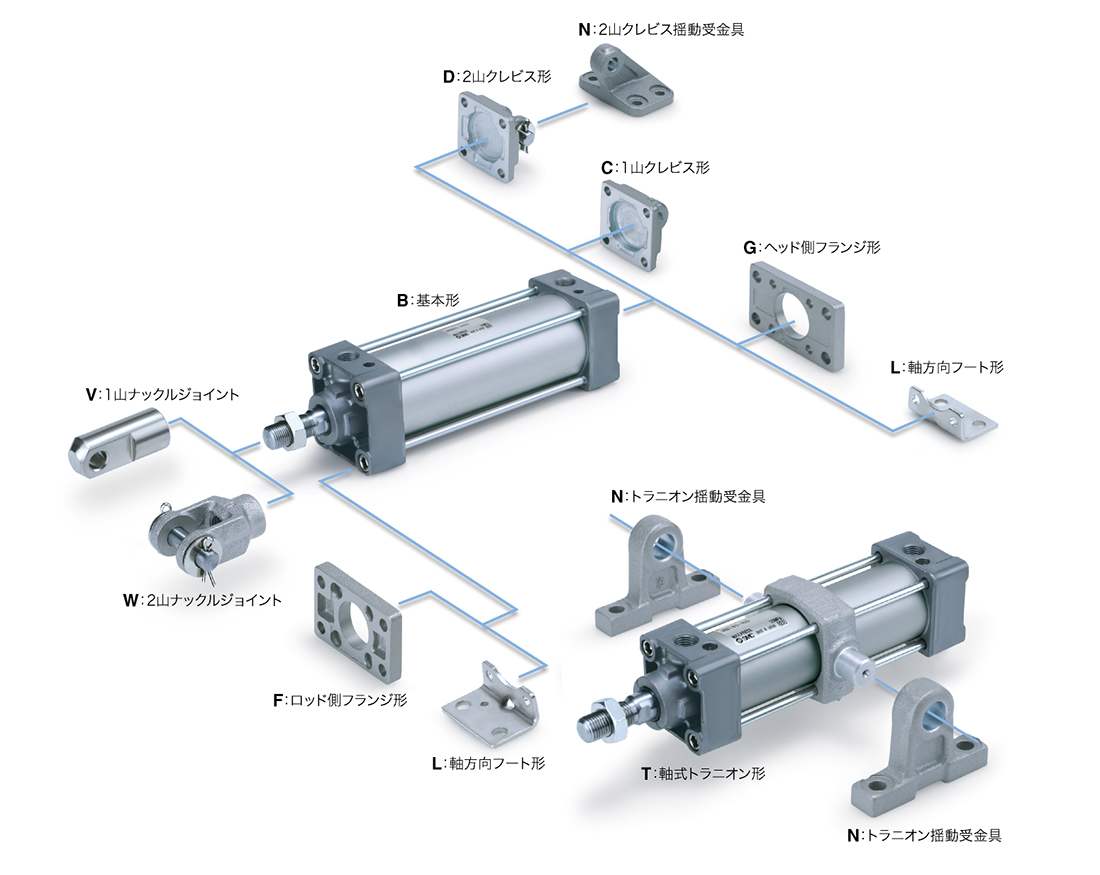

豊富な取付支持金具

・設置状況に合った取付支持が可能
・取付け自由度の向上

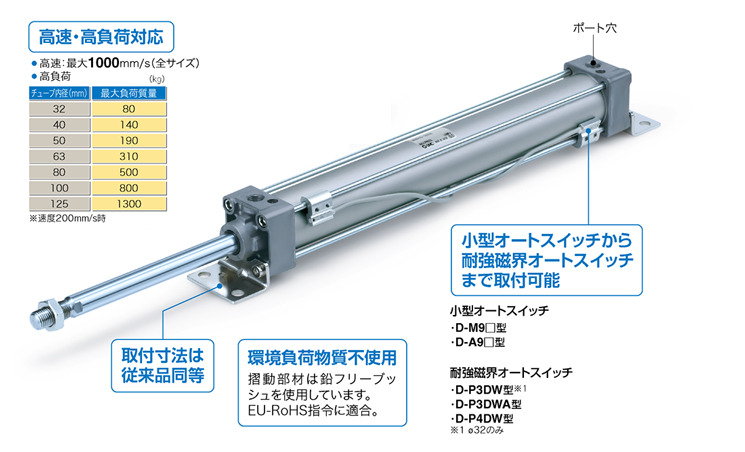

その他の特長

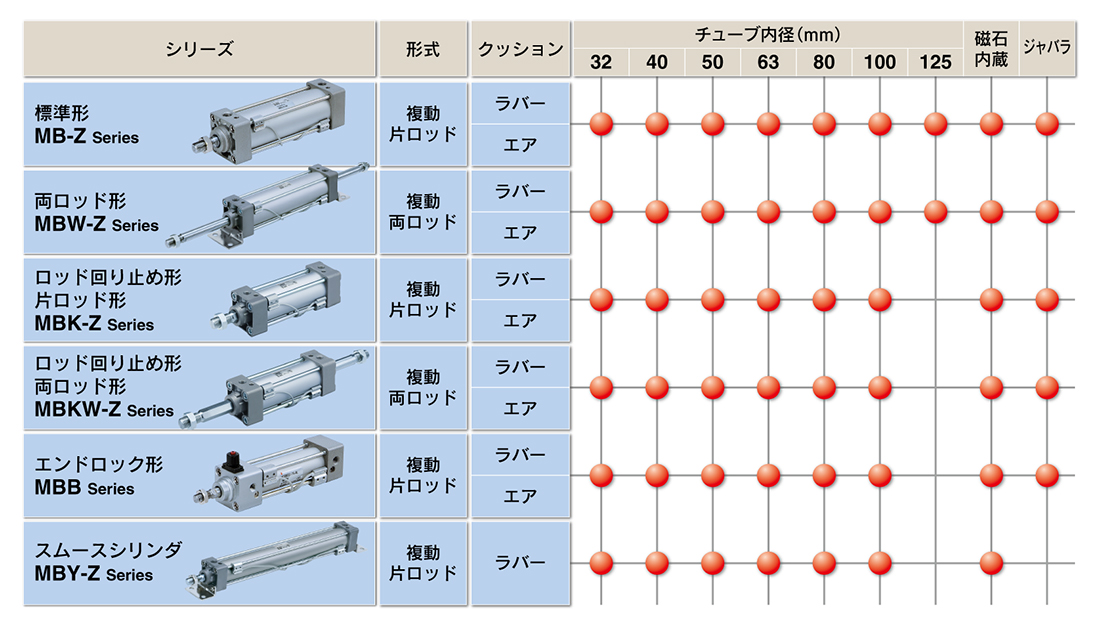

シリーズバリエーション
