ストッパシリンダ

ストッパシリンダ RSQ/RSDQ/RSG/RSDG

    ・豊富な機種により、ニーズに合わせた選択を可能にし、コンベアラインの自動化・省力化を実現。
    ・オートスイッチ付(RSDQシリーズ:RSDQ、RSDGシリーズ:RSDG)
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

  • ストッパシリンダ RSQ/RSDQ/RSG/RSDG
    取扱説明書
    形式 シリーズ 作動方式 検索結果を表示
    取付高さ固定形RSQ複動
    複動バネ入り
    単動引込み
    検索結果を表示
    取付高さ調整形RSG複動
    複動バネ入り
    単動引込み
    検索結果を表示
  • ストッパシリンダ RSQ/RSDQ/RSG/RSDG
    ご注文の際はホームページ簡易特注システムより「簡易特注品仕様書」をダウンロードのうえ手配をお願いします。
    簡易特注システムはこちら
    型 式 名 称 ダウンロード
    -XA1~XA38 簡易特注 RSQ(φ12~φ50)/RSG(φ40 φ50):ロッド先端形状変更 PDF
  • ストッパシリンダ RSQ/RSDQ/RSG/RSDG

    オーダーメイド組合せ型式表示方法はこちらをご参照ください。

    ※製品個別オーダーメイド仕様については、各製品カタログをご参照ください。
    型 式 名 称 ダウンロード
    -XB11 オーダーメイド ロングストロークタイプ PDF
    -XC3 オーダーメイド ポート位置関係の特殊 PDF
形式シリーズ作動方式チューブ内径(mm)
取付高さ固定形RSQ複動
複動バネ入り
単動引込み
12,16,20,32,40,50
取付高さ調整形RSG複動
複動バネ入り
単動引込み
40,50

製品特長

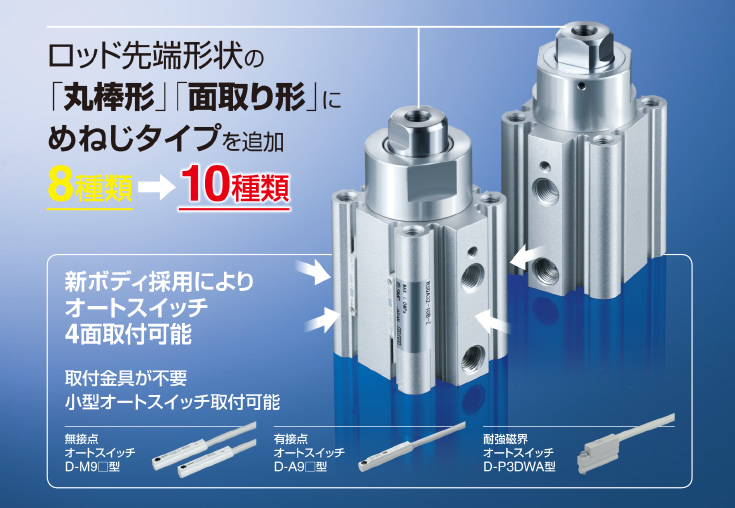

■ロッド先端形状の「丸棒形」「面取り形」にめねじタイプを追加:8種類→10種類
■新ボディ採用によりオートスイッチ4面取付可能

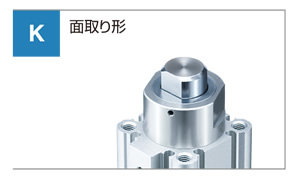

■豊富なロッド先端形状:10種類

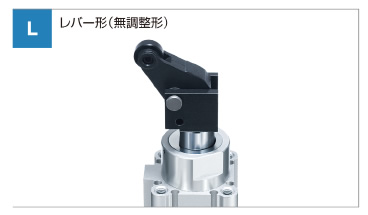

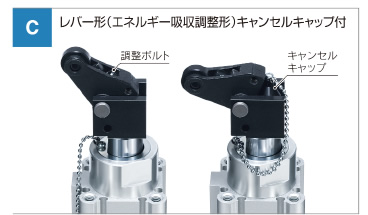

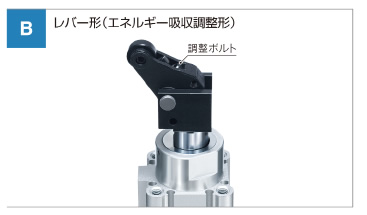

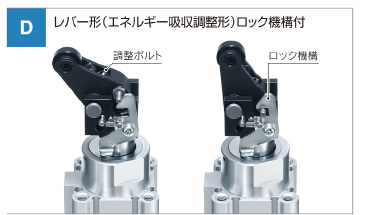

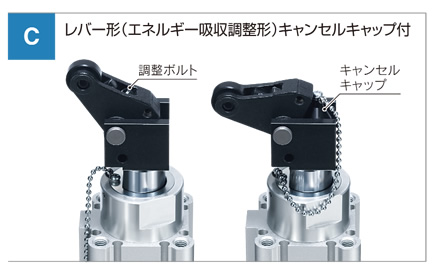

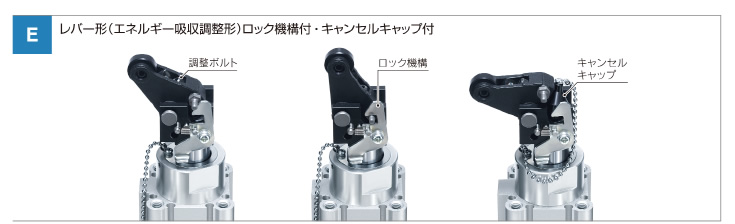

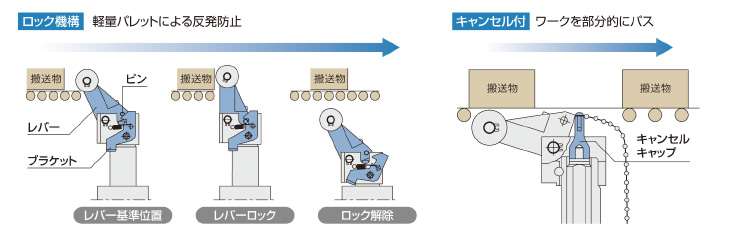

■用途に応じて選べるレバー形
■ショックアブソーバの交換が容易

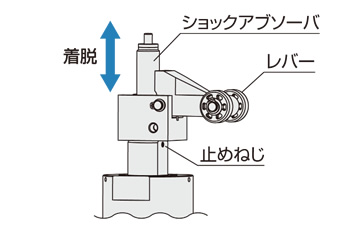

  • レバー形に内蔵のショックアブソーバは無調整タイプによりメンテナンスが容易です。
    (ø32, ø40, ø50)
  • 止めねじを緩めるのみで交換が可能です。

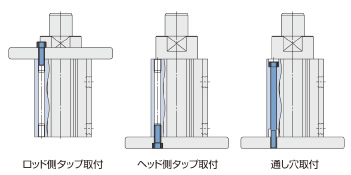

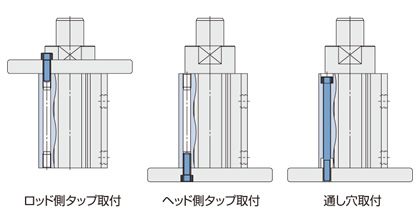

■3通りの取付方法

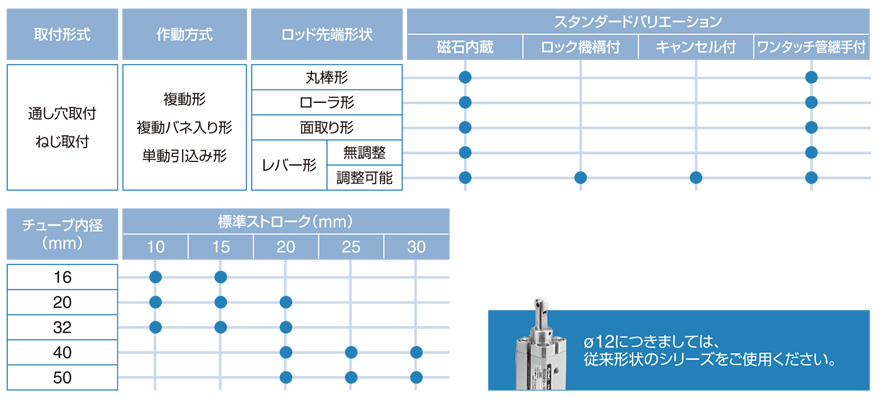

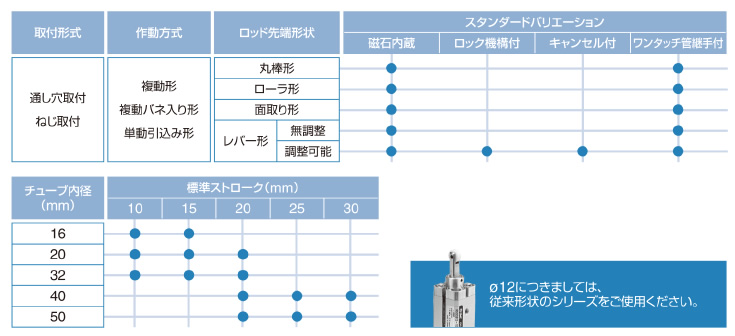

■シリーズバリエーション
