駆動制御関連機器


A B C D E F G H I J K L M N O P Q R S T U V W X Y Z

スピードコントローラ用ホルダ TMH

    ・ワンタッチ管継手付スピードコントローラ（インラインタイプ）の固定用ホルダ。
    ・自由度の高い取付が可能。
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

    2D CAD
    2D CADデータはこちら
安全上のご注意　駆動制御機器/共通注意事項　バリエーション
特定開発品情報　グリーン対応（RoHS）
タイプシリーズ
ホルダTMH

ワンタッチ管継手付残圧排気弁 KE□

    ・シリンダ内の残圧をワンプッシュで大気に開放。
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

    2D CAD
    2D CADデータはこちら
安全上のご注意　駆動制御機器/共通注意事項　バリエーション
特定開発品情報　グリーン対応（RoHS）
タイプシリーズ適用チューブ外径
押しボタンガードなしワンタッチ管継手付KEAφ6～φ12
押しボタンガード付ワンタッチ管継手付KEBφ6～φ12
押しボタンガード付RcねじKEC接続ねじ：Rc1/4，3/8

絞り弁 AS-X214/AS-X21

製品特長
    ・絞り弁（チェック弁なし）：-X214
    ・ノングリース（シール剤フッ素コーティング）＋
    　絞り弁（チェックなし）：-X21
    ・本製品はスピードコントローラのチェック弁なしの仕様です。
    　外形寸法、仕様等は各スピードコントローラに準じます。
    ※詳細はバリエーションをご参照ください。
安全上のご注意　駆動制御機器/共通注意事項　グリーン対応（RoHS）

サイレンサ付排気絞り弁 ASN2□-A

製品特長
    ・絞り弁とサイレンサを一体化
    ・組付け工数、部品点数削減
    ・プッシュロック式
    ・樹脂ボディ
    　質量最大80%軽量化
    ・バルブ側での速度調整が可能

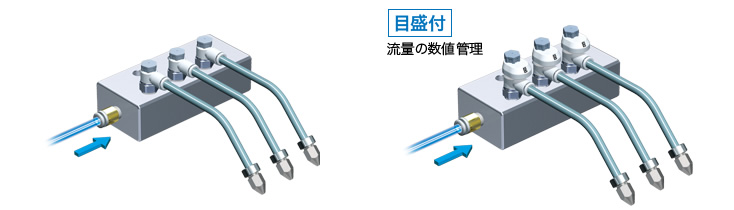

    ・小型目盛付を選択可能
    　流量の数値（目盛）管理
    　設定ミス削減・作業工数の削減に貢献
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

  • サイレンサ付排気絞り弁 ASN2□-A
    取扱説明書
    シリーズ 検索結果を表示
    ASN2(S)-M5A検索結果を表示
安全上のご注意　駆動制御機器/共通注意事項　バリエーション
特定開発品情報　グリーン対応（RoHS）
シリーズ接続口径C値：音速コンダクタンスdm3/（s·bar）
ASN2(S)-M5AM5×0.80.36

サイレンサ付排気絞り弁 ASN2

    ・高い消音特性（最大流量で消音効果20dB以上）
    ・電磁弁の排気ポートに直接取付が可能。
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

    2D CAD
    2D CADデータはこちら
  • サイレンサ付排気絞り弁 ASN2
    取扱説明書
    タイプ シリーズ 検索結果を表示
    サイレンサ付排気絞り弁ASN2検索結果を表示
安全上のご注意　駆動制御機器/共通注意事項　バリエーション
特定開発品情報　グリーン対応（RoHS）
タイプシリーズ接続口径
サイレンサ付排気絞り弁ASN2M5～1/2

目盛・サイレンサ付 排気絞り弁 AS-DPX00042

製品特長
    ・流量の数値（目盛）管理で
    　設定ミス低減・作業工数の削減に貢献
    ・絞り弁とサイレンサを一体化
    　組付け工数、部品点数削減
    ・バルブ側での速度調整が可能
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

安全上のご注意　特定開発品情報　グリーン対応（RoHS）
タイプシリーズ接続ねじ
目盛・サイレンサ付 排気絞り弁AS-DPX00042R1/4

クイックエキゾーストバルブ AQ

    ・豊富な機種。
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

    2D CAD
    2D CADデータはこちら
  • クイックエキゾーストバルブ AQ
    取扱説明書
    タイプ シリーズ 適用チューブ外径 検索結果を表示
    リップ式AQ1500AQ1510-検索結果を表示
    ダイヤフラム式AQ2000～AQ5000-検索結果を表示
    ワンタッチ管継手内蔵AQ240FAQ340Fφ4～φ6，φ1/4''
安全上のご注意　駆動制御機器/共通注意事項　バリエーション
特定開発品情報　グリーン対応（RoHS）
タイプシリーズ接続口径適用チューブ外径
リップ式AQ1500AQ1510M5・1/8-
ダイヤフラム式AQ2000～AQ50001/8～3/4-
ワンタッチ管継手内蔵AQ240FAQ340F-φ4～φ6，φ1/4''

残圧排気機能付パイロットチェック弁/コンパクトタイプ AKP

製品特長
    ・残圧排気機能付
    　安全回路の構築が可能
    ・残圧排気機能なし
    　一時的な中間停止が可能※
    　※精密な中間停止を保証するものではありません。
    ・設置条件に応じて選べる縦/横形タイプを用意
    ・配管の自由度向上（360°回転式）
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

    2D CAD
    2D CADデータはこちら
  • 残圧排気機能付パイロットチェック弁/コンパクトタイプ AKP
    取扱説明書
    タイプ シリーズ 検索結果を表示
    残圧排気機能付
    パイロットチェック弁
    横形タイプ    		AKP-□B□E検索結果を表示
    残圧排気機能付
    パイロットチェック弁
    縦形タイプ    		AKP-□A□E検索結果を表示
    残圧排気機能なし
    パイロットチェック弁
    横形タイプ    		AKP-□B□検索結果を表示
    残圧排気機能なし
    パイロットチェック弁
    縦形タイプ    		AKP-□A□検索結果を表示
安全上のご注意　駆動制御機器/共通注意事項　特定開発品情報　
グリーン対応（RoHS）
タイプシリーズシリンダ側
接続口径		適用チューブ外径
ミリサイズ		適用チューブ外径
インチサイズ
残圧排気機能付
パイロットチェック弁
横形タイプ		AKP-□B□EM5×0.8, 10-32UNF
1/8, 1/4, 3/8, 1/2
（R, NPT, G）		φ4, φ6, φ8, φ10, φ12φ5/32″, φ1/4″, φ5/16″
残圧排気機能付
パイロットチェック弁
縦形タイプ		AKP-□A□EM5×0.8, 10-32UNF
1/8, 1/4, 3/8, 1/2
（G）		φ4, φ6, φ8, φ10, φ12-
残圧排気機能なし
パイロットチェック弁
横形タイプ		AKP-□B□M5×0.8, 10-32UNF
1/8, 1/4, 3/8, 1/2
（R, NPT, G）		φ4, φ6, φ8, φ10, φ12φ5/32″, φ1/4″, φ5/16″
残圧排気機能なし
パイロットチェック弁
縦形タイプ		AKP-□A□M5×0.8, 10-32UNF
1/8, 1/4, 3/8, 1/2
（G）		φ4, φ6, φ8, φ10, φ12-

パイロットチェック弁 金属ボディタイプ AS-X785

製品特長
    ・金属ボディ採用による強度、耐環境性向上。
    ・一時的な中間停止が可能。
    ・めねじ/ワンタッチ管継手の組合せ可能な3タイプを用意。
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

安全上のご注意　駆動制御機器/共通注意事項　グリーン対応（RoHS）
タイプシリーズシリンダ側
接続口径		適用チューブ外径
パイロットチェック弁
金属ボディタイプ		AS-X7851/8～1/2φ6～φ12

チェックバルブ AK

  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

安全上のご注意　駆動制御機器/共通注意事項　バリエーション
特定開発品情報　グリーン対応（RoHS）
タイプシリーズ接続口径適用チューブ外径
ミリサイズ		適用チューブ外径
インチサイズ
インラインタイプAK2000・AK4000
AK6000		1/8～1--
ストレートタイプAKH-φ4～φ12φ5/32''～φ1/2''
ハーフユニオンタイプAKHM5～1/2φ4～φ12φ5/32''～φ1/2''
ブッシュタイプAKB1/8～1/2--
　　空気・水用
　　オーダーメイド
　　・ボディ材質：黄銅／ステンレス鋼
　　・ゴム材質： NBR/FKM/CR
　　・高温、低温
　　・低クラッキング
1/8～1/2--

高圧クーラントチェックバルブ AK-DPY00025/26

製品特長
    ・最高使用圧力：15MPa
    ・小型・軽量：質量 130g(Rc3/8)、210g(Rc1/2)
    ・主弁周りに異物が滞留しにくい構造
    　レーザ溶接による結合でゆるみなし
安全上のご注意　駆動制御機器/共通注意事項　バリエーション
特定開発品情報　グリーン対応（RoHS）
タイプシリーズ接続口径最高使用圧力
高圧クーラントAK-DPY00025Rc3/815MPa
高圧クーラントAK-DPY00026Rc1/215MPa

5.0MPa対応チェックバルブ VCHC40

    ・ポリウレタンエラストマーポペットにより高圧環境下における耐久性向上。
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

    2D CAD
    2D CADデータはこちら
安全上のご注意　駆動制御機器/共通注意事項　バリエーション
特定開発品情報　グリーン対応（RoHS）
タイプシリーズ接続口径使用圧力
5.0MPa対応VCHC403/4，10.05～5.0MPa

飛び出し防止システム ASS

    ・シリンダロッド飛び出しによる事故防止。
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

    2D CAD
    2D CADデータはこちら
  • 飛び出し防止システム ASS
    取扱説明書
    タイプ シリーズ 検索結果を表示
    メータアウト制御タイプASS100～ASS600検索結果を表示
    メータイン制御タイプASS110～ASS310検索結果を表示
安全上のご注意　駆動制御機器/共通注意事項　バリエーション
特定開発品情報　グリーン対応（RoHS）
タイプシリーズ接続口径
メータアウト制御タイプASS100～ASS6001/8～1
メータイン制御タイプASS110～ASS3101/8～3/8
