真空パッド

エジェクタ付パッド ZHP

    ・エジェクタとパッドを一体化設置スペースと配管工数を削減!

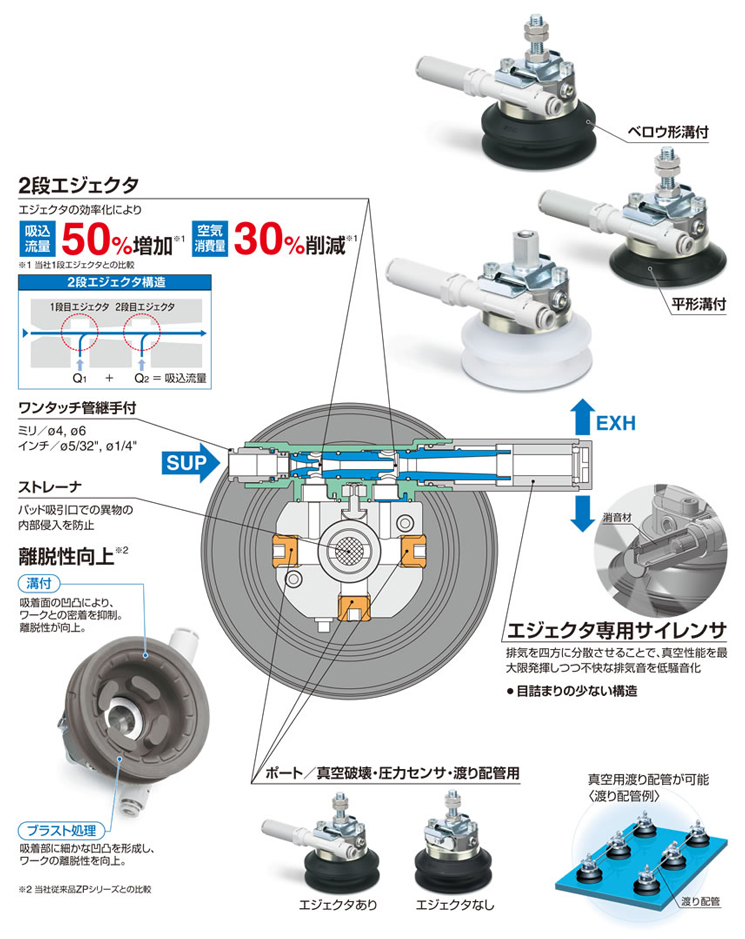

    ・2段エジェクタ
     吸込流量50%増加、空気消費量30%削減
    ・メンテナンス性向上
     ロックプレートによる着脱でパッド交換時の作業工数を削減!
    ・パッド径:ø63、ø80
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

  • エジェクタ付パッド ZHP
    取扱説明書
    シリーズ 検索結果を表示
    ZHP検索結果を表示
シリーズパッド径パッド形状ノズル呼び径
ZHPφ63、φ80ベロウ形溝付、平形溝付φ0.7, φ1.0, φ1.2, φ1.5

製品特長

■エジェクタとパッドを一体化。設置スペースと配管工数を削減!

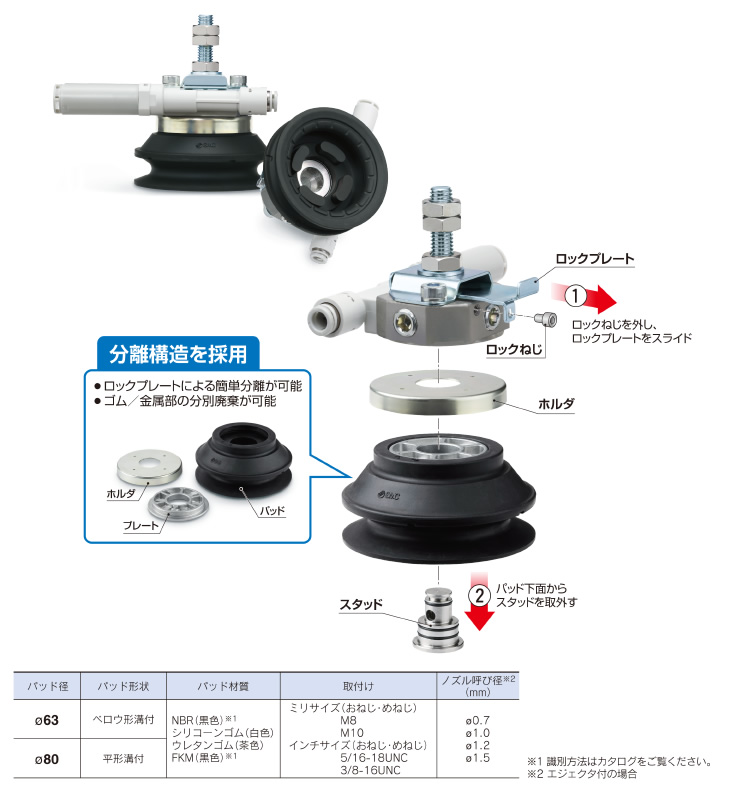

■メンテナンス性向上
 ロックプレートによる着脱でパッド交換時の作業工数を削減!

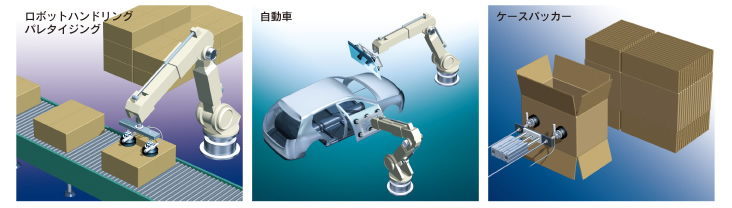

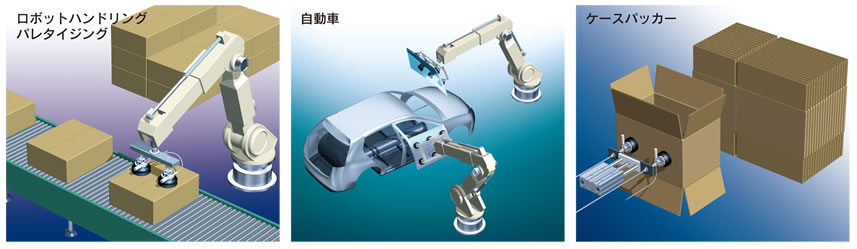

■用途例
