真空エジェクタ

直線形真空エジェクタ ZU□A

    ・小型・軽量
    　外形寸法：ø10.4、重さ：3.9g、全長：52mm
    ・ポート接続口径
    　ø4,ø6ワンタッチ管継手、Rc1/8めねじ、ø5/32"
    ・到達真空圧力(kPa)
    　Sタイプ：-90、-87、-85
    　Lタイプ：-48、-40
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

    2D CAD
    2D CADデータはこちら
  • 直線形真空エジェクタ ZU□A
    取扱説明書
    シリーズ ノズル径
    (mm)    		 検索結果を表示
    ZU03□A0.3検索結果を表示
    ZU04□A0.4検索結果を表示
    ZU05□A0.5検索結果を表示
    ZU07□A0.7検索結果を表示
安全上のご注意　真空用機器/共通注意事項　機種選定　バリエーション　グリーン対応（RoHS）

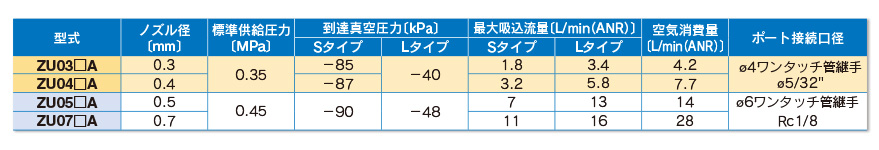

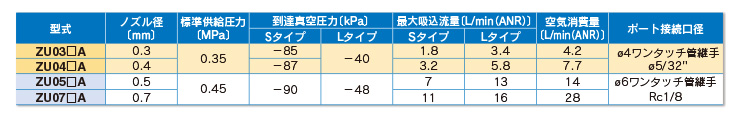

シリーズノズル径
(mm)		最大吸込流量
［L/min(ANR)]
Sタイプ		最大吸込流量
［L/min(ANR)]
Lタイプ		空気消費量
［L/min(ANR)]		適用パッド目安
(mm)
ZU03□A0.31.83.44.22〜8
ZU04□A0.43.25.87.72〜10
ZU05□A0.5713142〜13
ZU07□A0.71116282〜20

製品特長

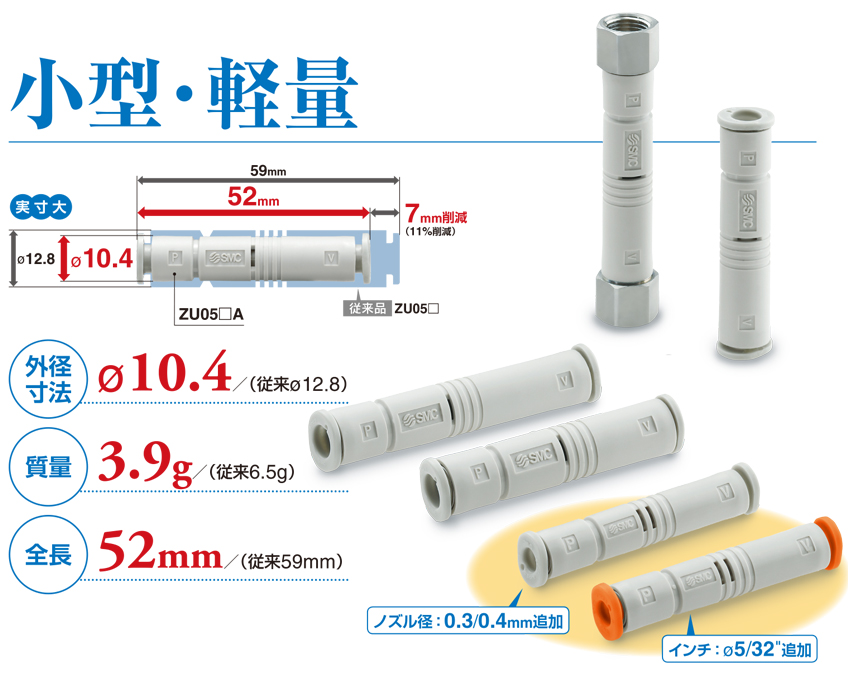

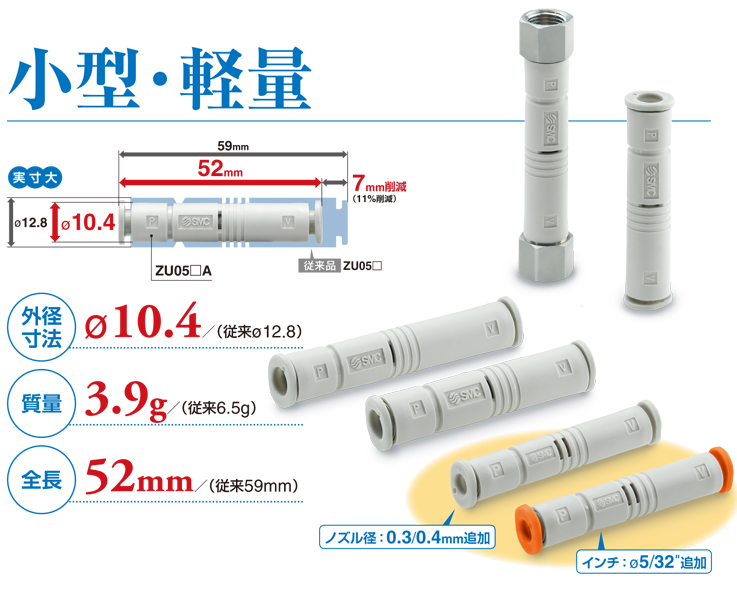

小型・軽量

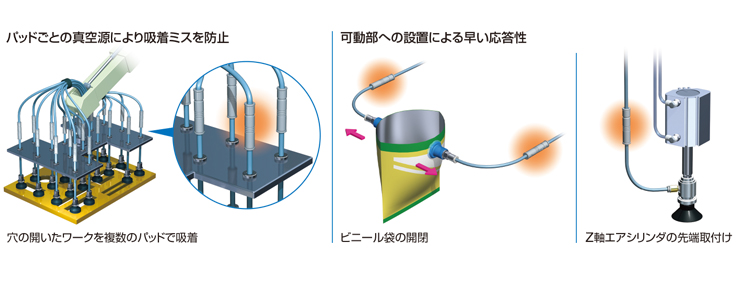

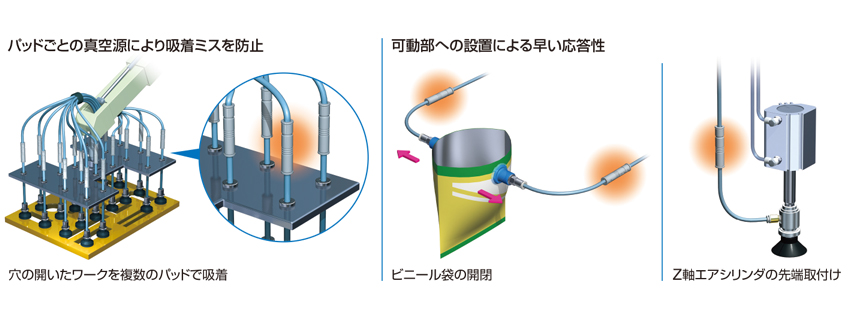

用途例

バリエーション
