真空エジェクタ

オールステンレス真空エジェクタ ZH□□-X267

    ・オールステンレス(SCS:SUS304相当)
    ・シール材レス
    ・最高使用温度:260℃
    ・ノングリース
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

シリーズノズル径
(mm)
最大吸込流量
[L/min(ANR)]
空気消費量
[L/min(ANR)]
適用パッド目安
(mm)
ZH05-X2670.55132~13
ZH07-X2670.712232~20
ZH10-X2671.024462~32

製品特長

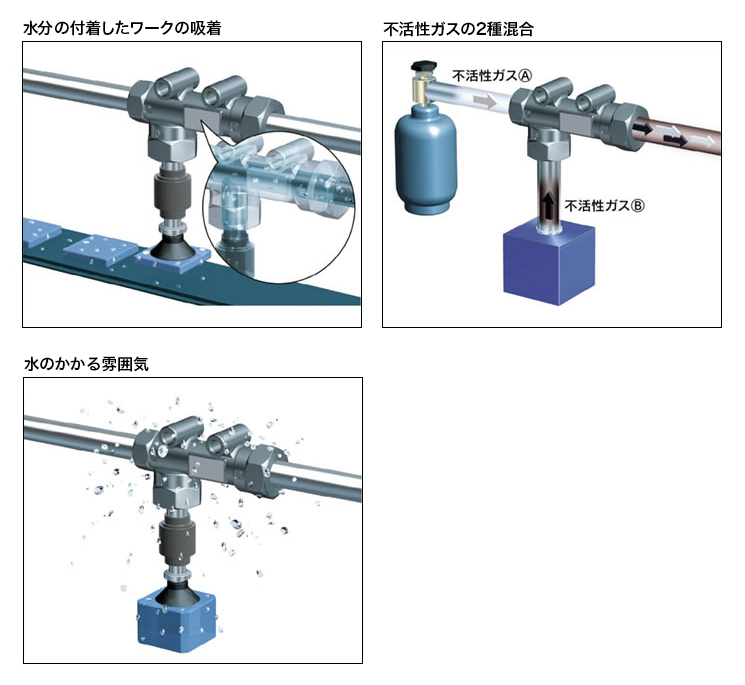

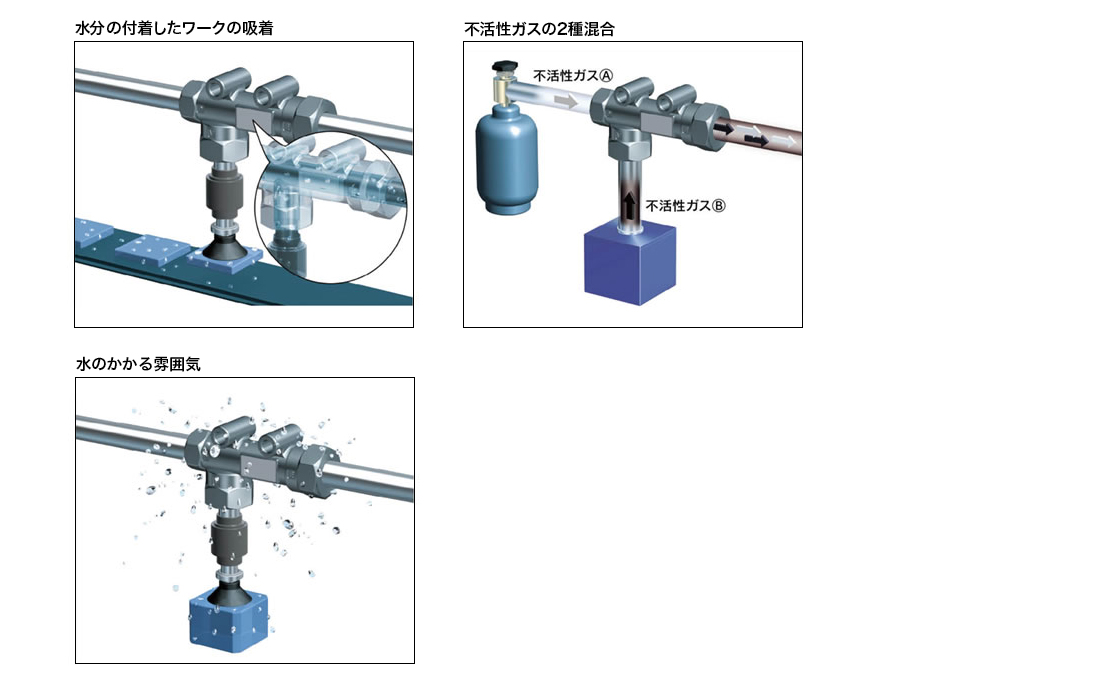

■アプリケーション例

水分の付着したワークの吸着

不活性ガスの2 種混合

水のかかる雰囲気
