電子式フロースイッチ／センサ

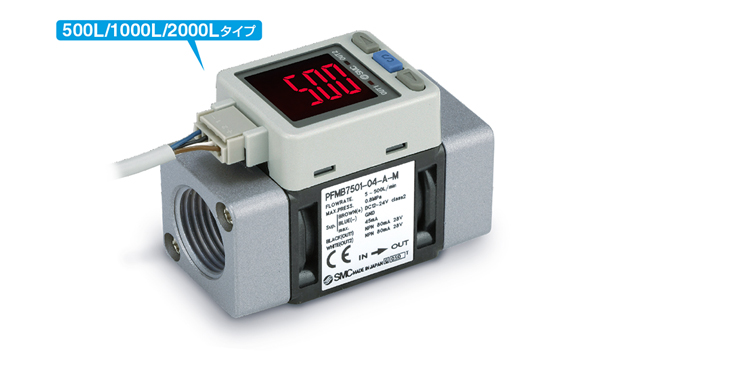

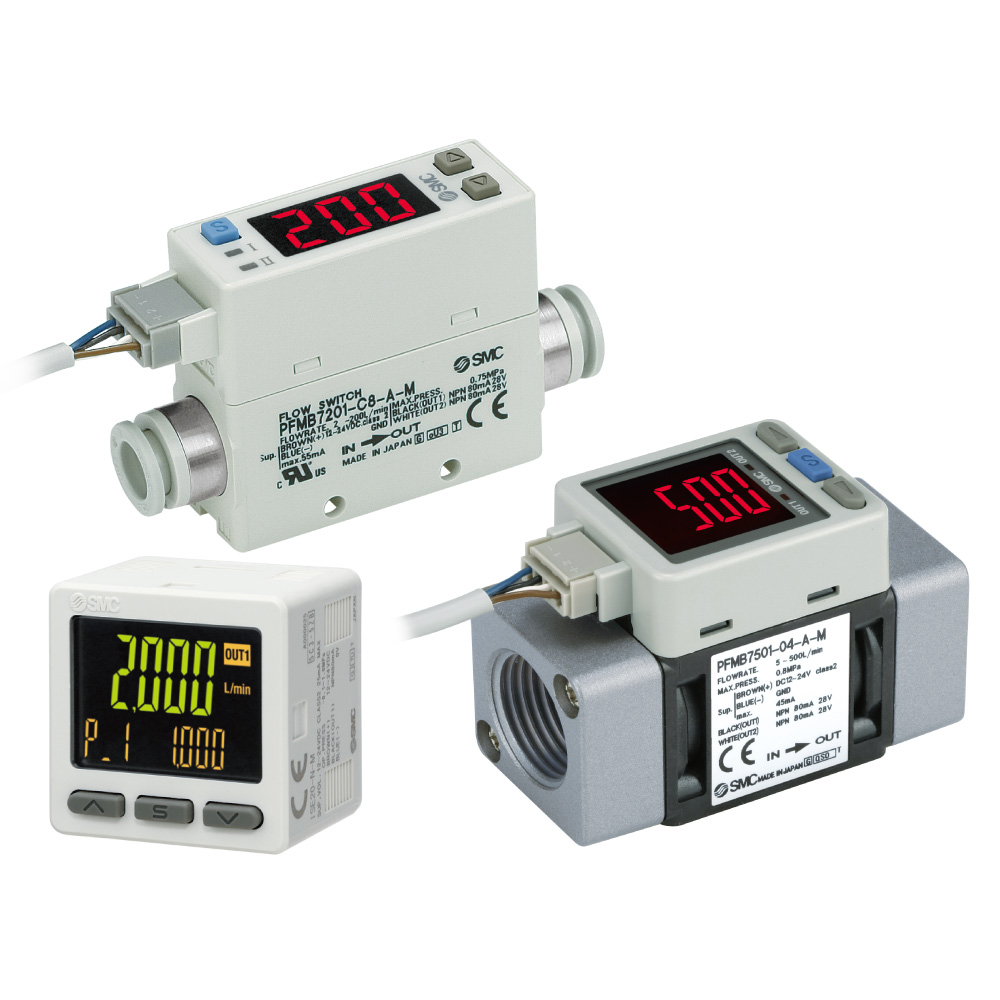

2色表示式デジタルフロースイッチ PFMB

    ・乾燥空気、N2
    ・ノングリース仕様。
    ・流量調整弁一体化。
    ・小型、省スペース。

    ※PFMB7201シリーズは2021年9月に生産終了しました。
    　PF2M721シリーズをご選定願います。
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

    2D CAD
    2D CADデータはこちら
  • 2色表示式デジタルフロースイッチ PFMB
    取扱説明書
    シリーズ 検索結果を表示
    PFMB検索結果を表示
  • 2色表示式デジタルフロースイッチ PFMB
    自己宣言書
    シリーズ 検索結果を表示
    PFMB検索結果を表示
安全上のご注意　圧力スイッチ・フロースイッチ/共通注意事項
フロースイッチバリエーション　特定開発品情報　グリーン対応（RoHS）
シリーズ定格流量範囲 (L/min)
PFMB2～200
5～500
10～1000
20～2000

製品特長

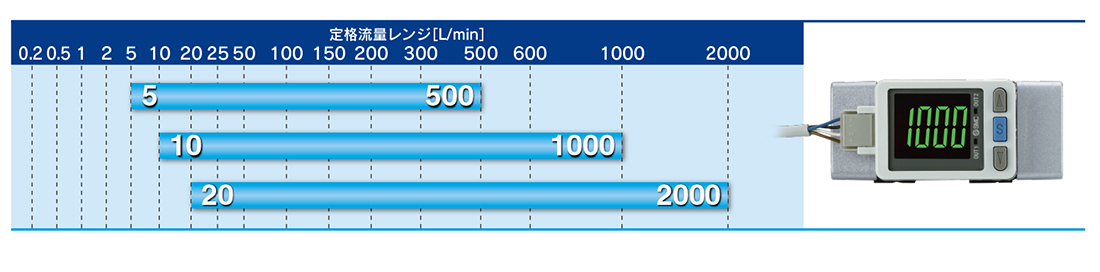

■流量レンジ拡大！

1台で幅広い流量範囲の計測が可能。

レンジアビリティ※100：1

※最大定格流量値：最小定格流量値。従来機種PF2Aは10：1

最小設定単位：1L/min

従来PF2Aは5L/min（200Lタイプは2L/min）

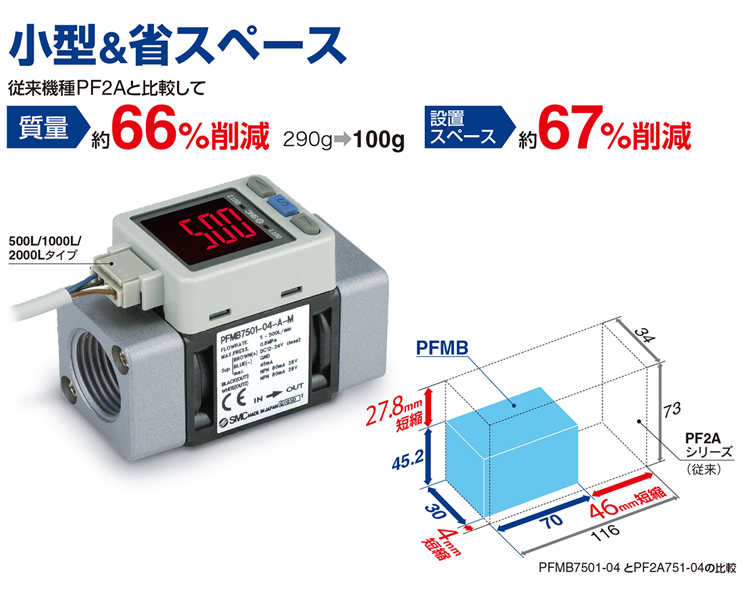

■小型&省スペース
■流量調整弁を一体化
■応答速度

50msec（0.05sec）/ 0.1sec/0.5sec/1.0sec/
2.0secより選択可能
用途に応じた応答速度の設定が可能です。


■ノングリース

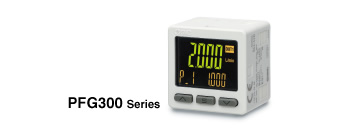

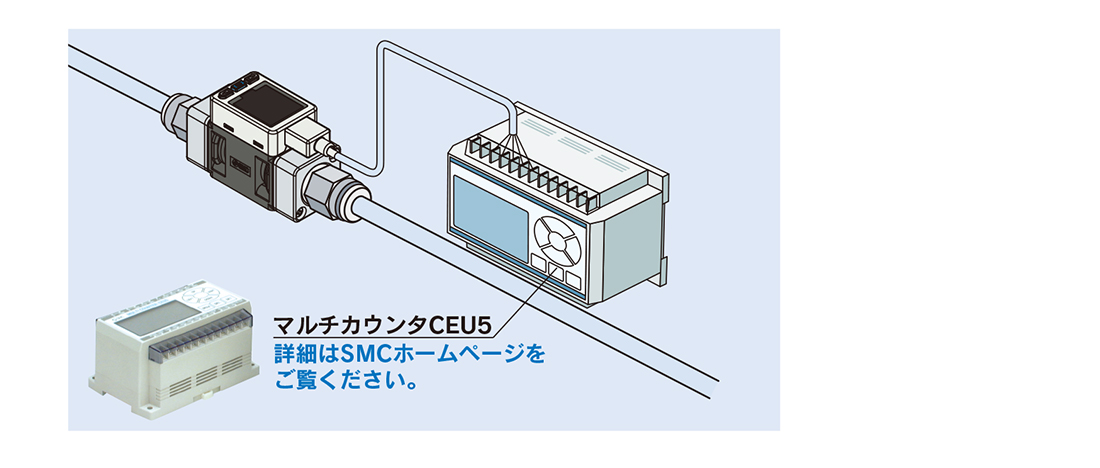

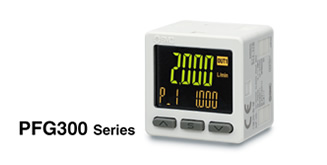

■3画面デジタルフローモニタ NEW

遠隔ラインのモニタリングが可能

■配管バリエーション(200Lタイプ)

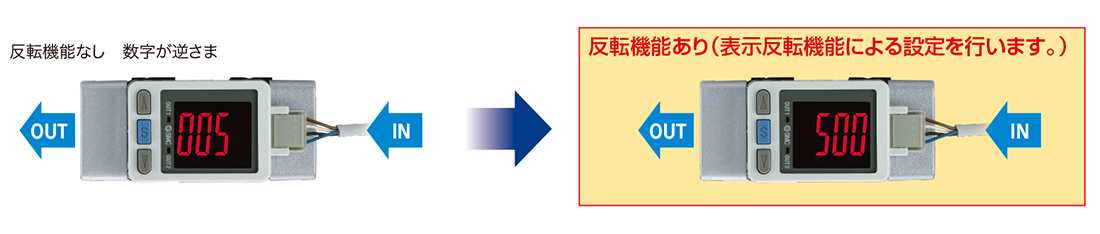

■表示部反転

上下反転させても表示は逆さまにはなりません。

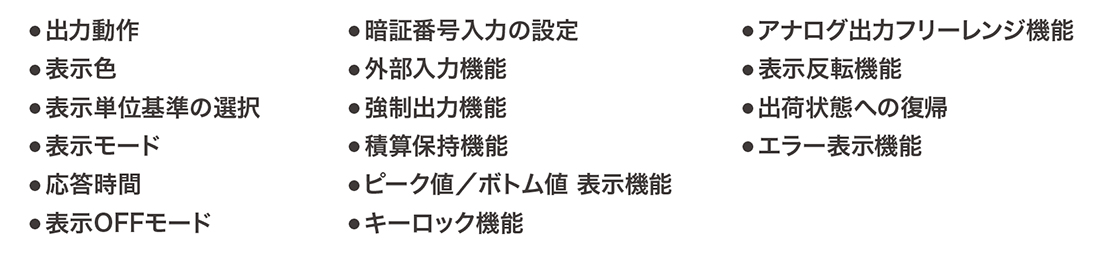

■機能一覧

● 出力動作
● 表示色
● 表示単位基準の選択
● 表示モード
● 応答時間
● 表示OFFモード

● 暗証番号入力の設定
● 外部入力機能
● 強制出力機能
● 積算保持機能
● ピーク値／ボトム値 表示機能
● キーロック機能

● アナログ出力フリーレンジ機能
● 表示反転機能
● 出荷状態への復帰
● エラー表示機能

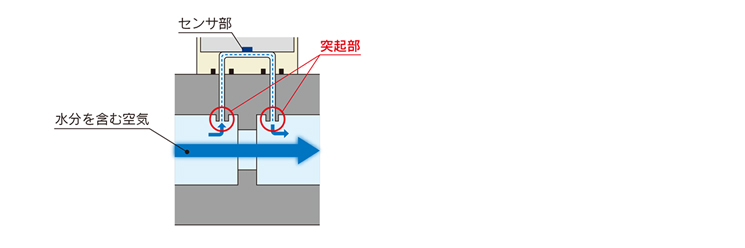

■分流構造

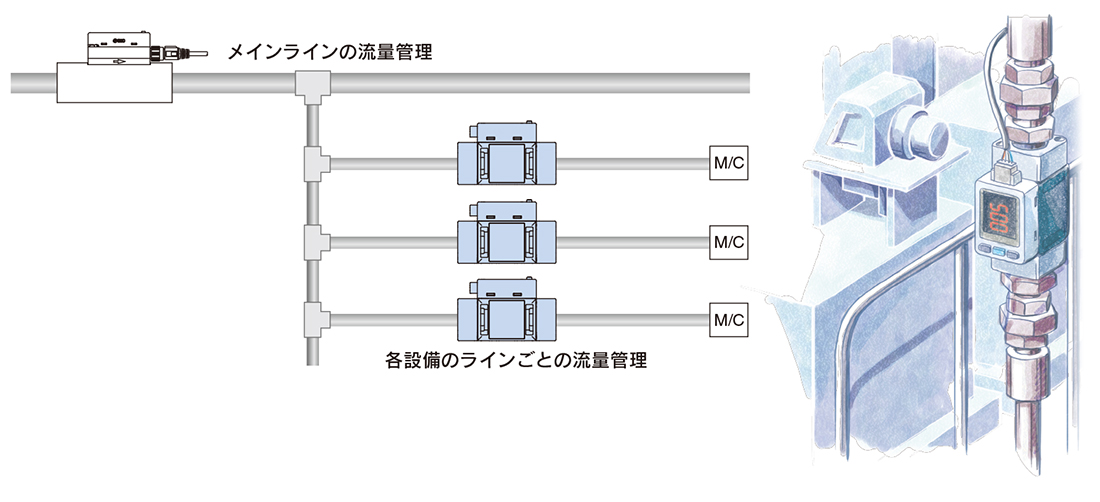

■省エネ管理にデジタルフロースイッチ！

各アプリケーションにおける空気の流量管理は省エネを推進するために必要不可欠です。
省エネ活動は各種装置およびラインの消費流量を数値管理し、改善目標、効果を明確にするところからはじめます。

デジタル表示で流量を「見える化」

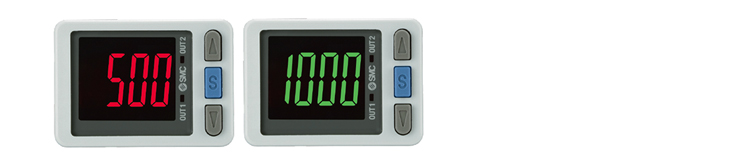

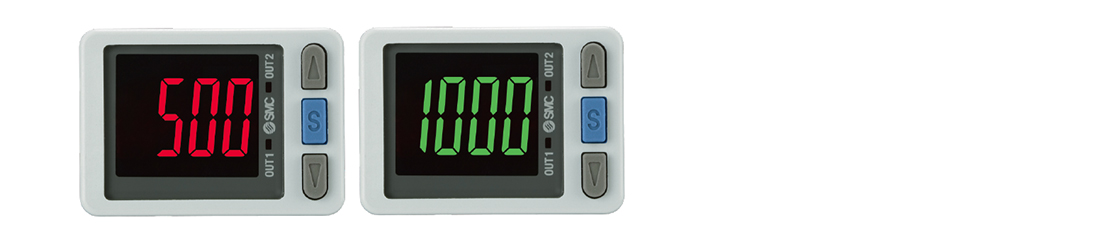

2色表示　視認性が良好

積算パルス出力で遠隔管理も可能

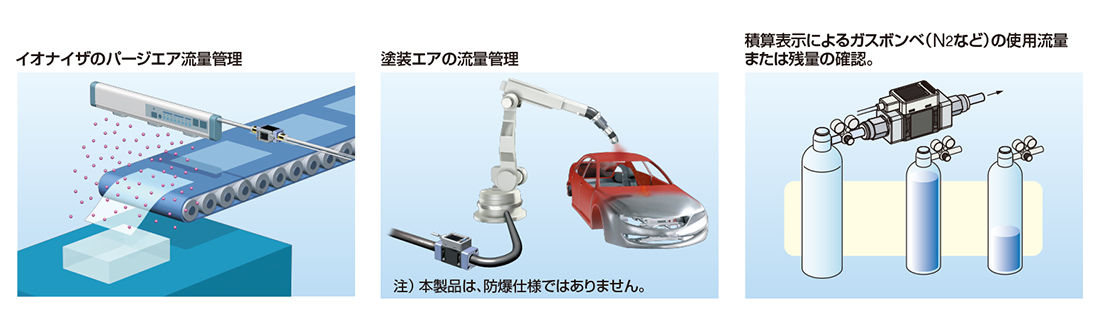

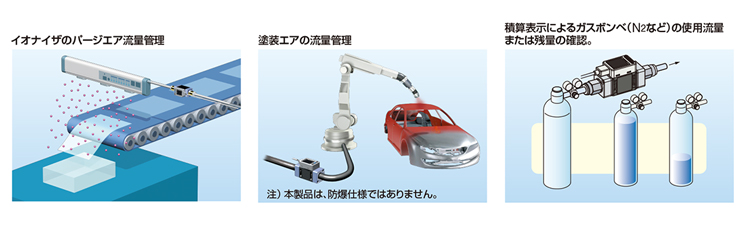

■アプリケーション

・イオナイザのパージエア流量管理

・塗装エアの流量管理

・リードフレーム酸化防止用N2ガスの流量管理
・カゲロウによるカメラ画像のゆがみ防止用N2ブロー

・積算表示によるガスボンベ（N2など）の
　使用流量または残量の確認。

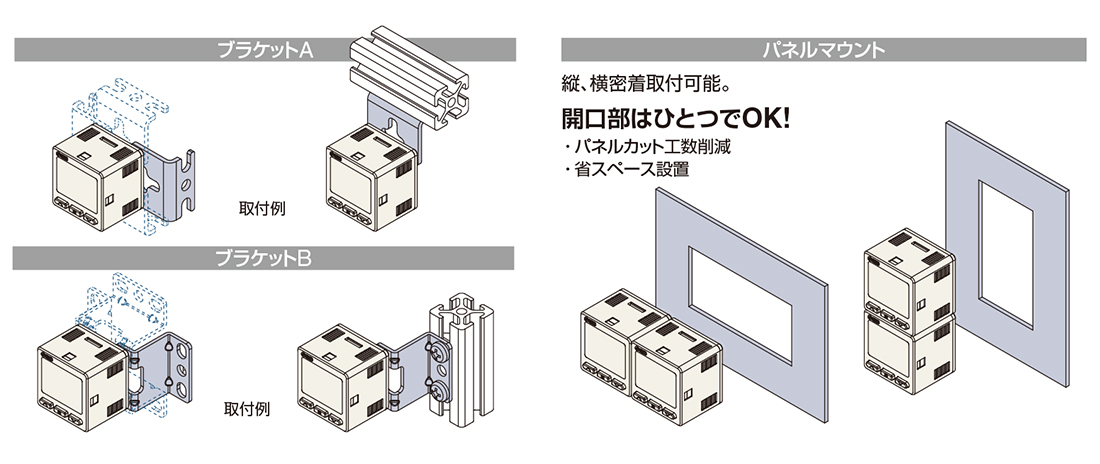

■取付方法

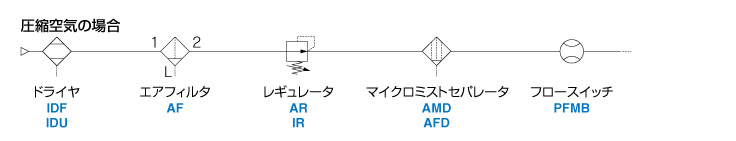

推奨空気圧回路例

本空気圧回路を使用することにより、製品仕様に記載の空気の品質等級を満足することができます。

■フロースイッチバリエーション

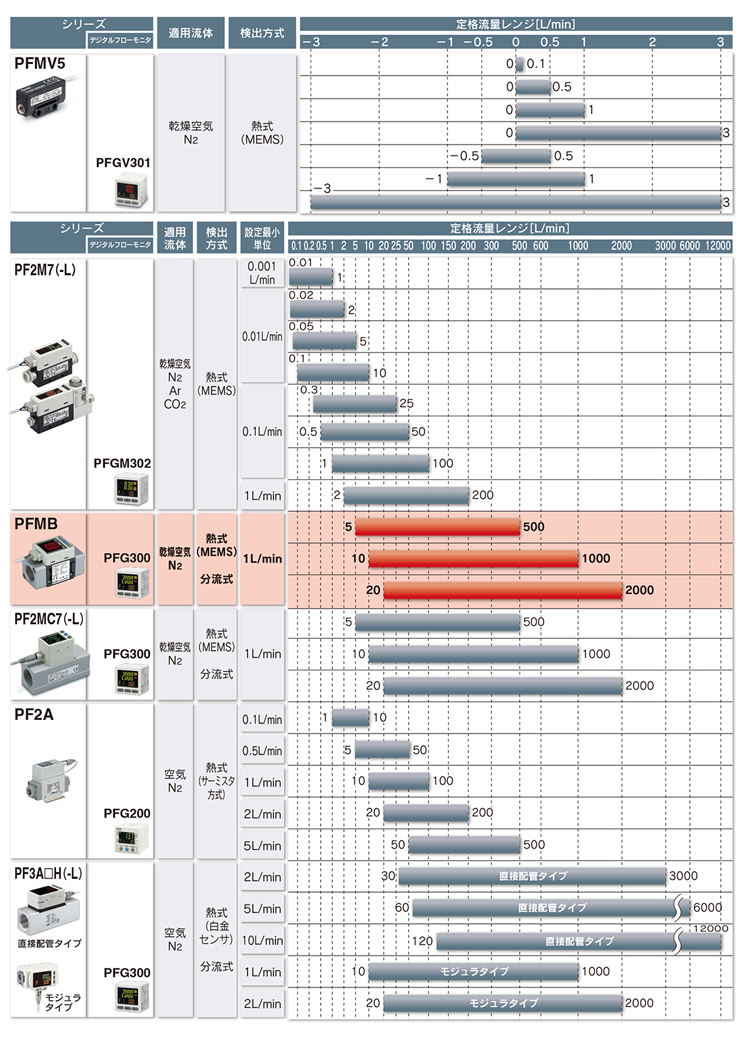

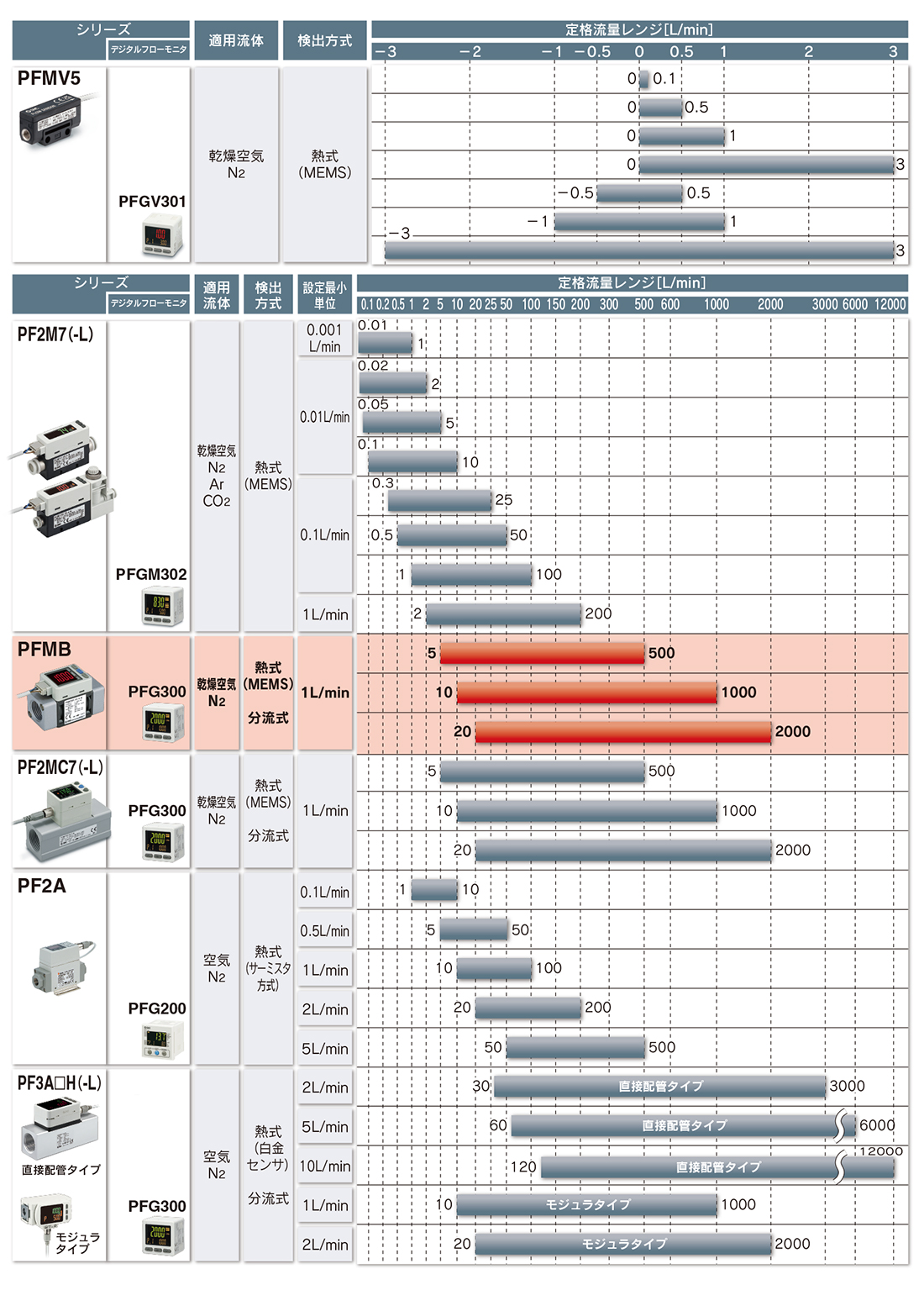

フロースイッチ流量バリエーション

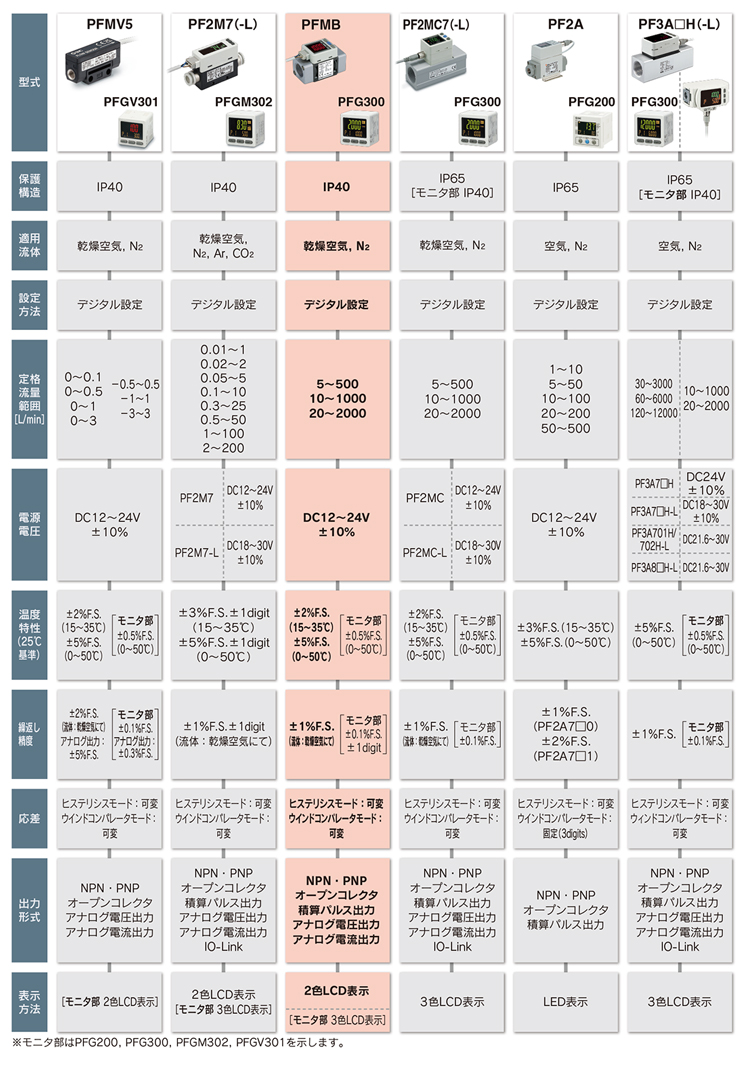

フロースイッチバリエーション／基本性能一覧
