2・3ポートソレノイドバルブ／エアオペレートバルブ

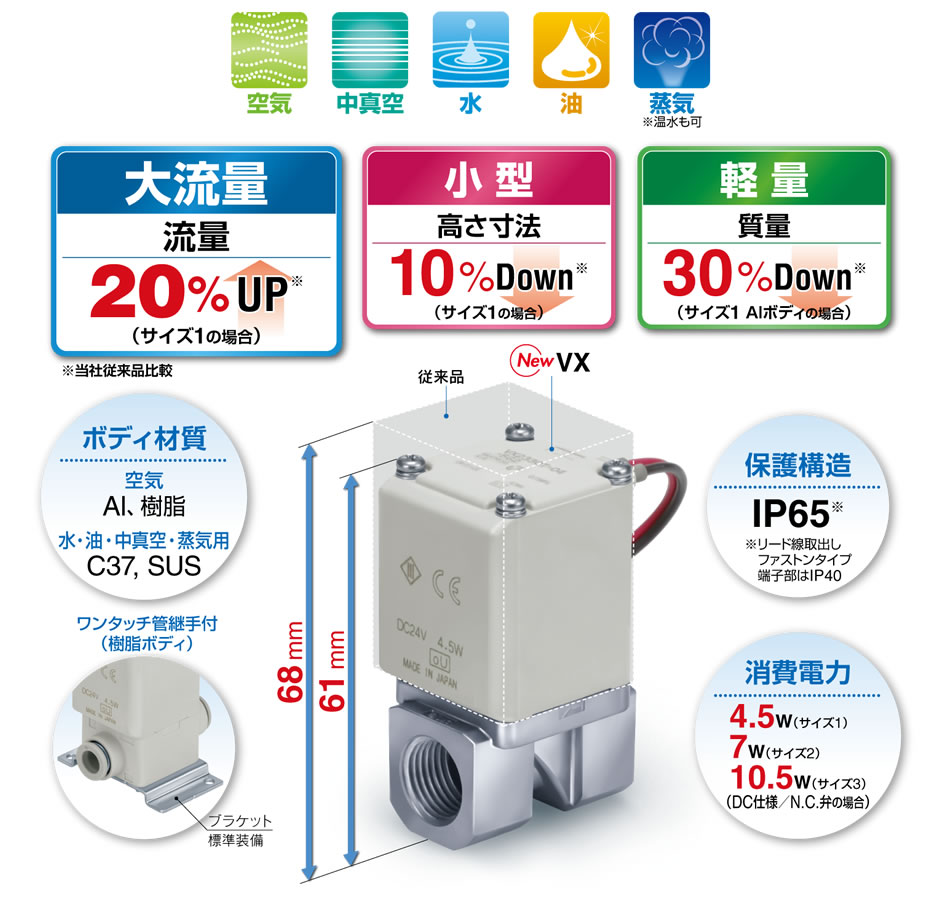

直動形2ポートソレノイドバルブ VX2

    ・空気・中真空・水・油・蒸気（温水も可）
    ・流量20％UP※
    ・高さ寸法10％Down※
    ・質量30％Down※
    ・ボディ材質：Al、樹脂、C37、 SUS
    ・ワンタッチ管継手付（樹脂ボディ）を用意。
    　※当社従来品比較。
    ・マニホールド型式：VVX21，VVX22，VVX23
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

    2D CAD
    2D CADデータはこちら
  • 直動形2ポートソレノイドバルブ VX2
    取扱説明書
    シリーズ 検索結果を表示
    VX21/22/23検索結果を表示
  • 直動形2ポートソレノイドバルブ VX2
    自己宣言書
    シリーズ 検索結果を表示
    VX21/22/23検索結果を表示
安全上のご注意　流体制御用2ポート電磁弁/共通注意事項
機器選定・流量特性　バリエーション/選定手順/一覧表　特定開発品情報　グリーン対応（RoHS）

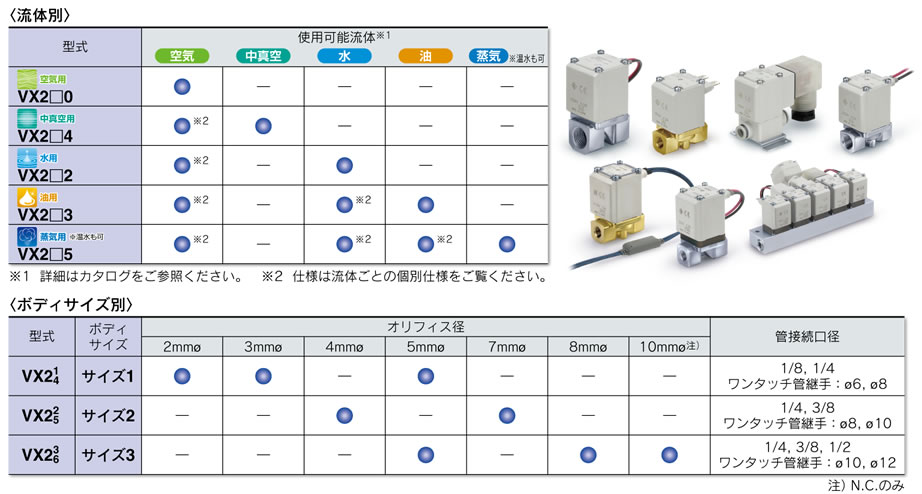

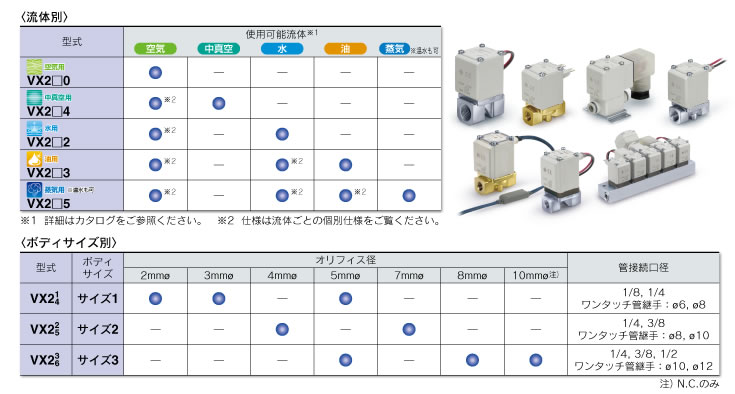

シリーズ弁形式管接続口径オリフィス径（mmφ）
VX21/22/23N.C.／N.O.1/8～1/2
φ6～φ12		2～10

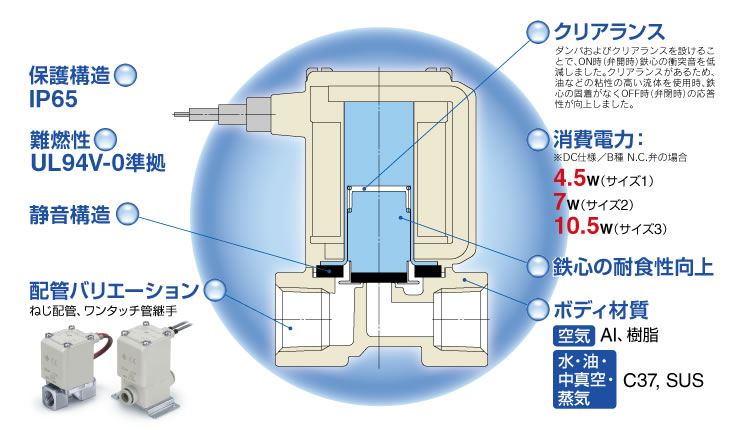

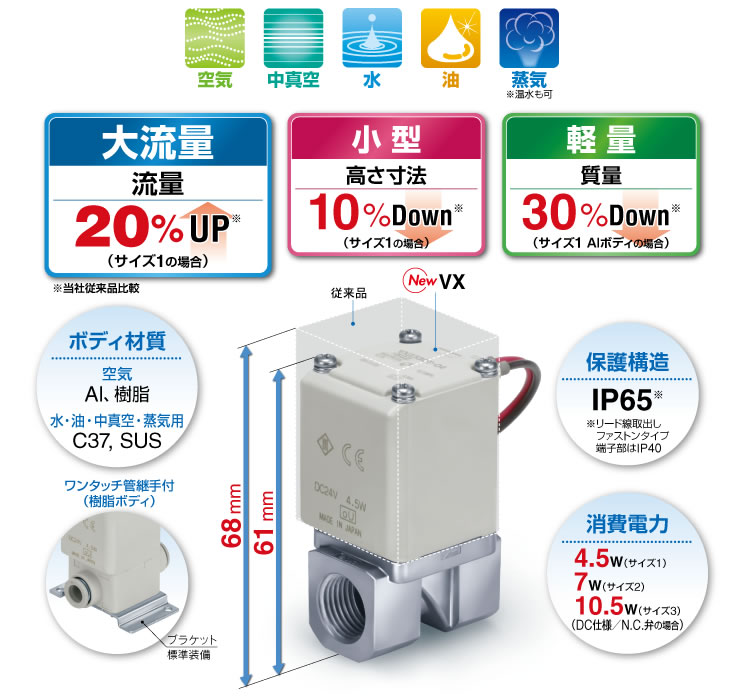

製品特長

大流量・小型・軽量



ボディ材質：Al、樹脂（空気）、C37, SUS（水・油・中真空・蒸気用）



保護構造：IP65

（リード線取出し平形ターミナルタイプ端子部はIP40）



消費電力：4.5W（サイズ1）、7W（サイズ2）、10.5W（サイズ3）

（DC仕様／N.C.弁の場合）



配管バリエーション：ねじ配管、ワンタッチ管継手



全波整流器タイプ（AC仕様：絶縁種別 B種／H種）

・耐久性向上

特殊構造により寿命向上（従来クマトリコイル比較）

・OFF応答性向上

特殊構造により油など粘性の高い流体で使用時のOFF応答性を向上

・うなり音低減

全波整流によってDC化することにより、うなり音を低減

・静音構造

特殊構造により作動時の金属音を低減

・皮相電力低減

※B種／N.C.弁の場合
10VA→7VA（サイズ1）　　20VA→9.5VA（サイズ2）　　32VA→12VA（サイズ3）

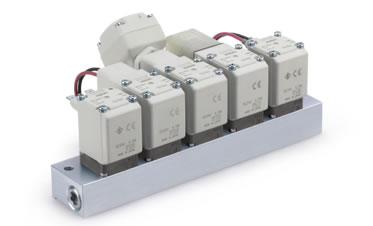

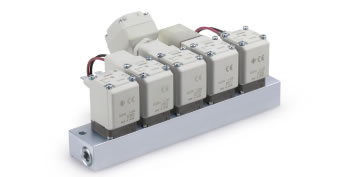

  • マニホールド

    材質：ボディ／PPS・ベース／Al・シール／NBR, FKM

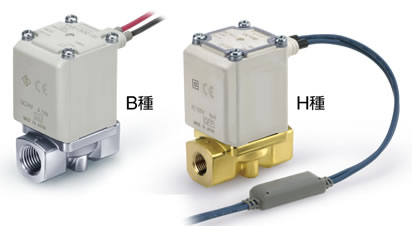

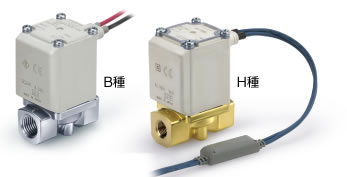

  • ソレノイドコイル種類

    ・絶縁種別 B種・H種
    ・使用流体温度
    　B種／max.60℃　H種／max.183℃

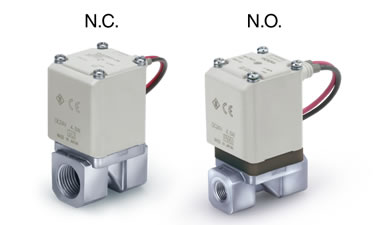

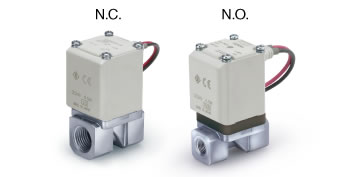

  • 弁形式

バリエーション
