パイロット式4·5ポートソレノイドバルブ

5ポートソレノイドバルブ プラグインタイプ SY3000/5000/7000

    ・流量UPでバルブのサイズダウン可能。
     省エネ、省スペースに貢献します。
    ・消費電力:0.1W(節電回路付)、0.35W(標準)
    ・プラグインサブプレートに対応。
    ・プラグイン金属ベース(IP40)/プラグインコネクタ接続ベース(IP67)
    ・マニホールド型式:SS5Y3,SS5Y5,SS5Y7
    ・F.R.L.コンビネーションに(AC-D Series)接続(-X990)
    ・スペーサ形減圧弁に対応
シリーズ流量特性
4/2→5/3(A/B→EA/EB)
C[dm3/(s・bar)]
流量特性
4/2→5/3(A/B→EA/EB)
b
シリンダ
駆動
サイズ
消費電力(W)
SY30001.60.19φ500.35(標準)
0.1(節電回路付)
SY50003.60.17φ630.35(標準)
0.1(節電回路付)
SY70005.90.20φ800.35(標準)
0.1(節電回路付)

製品特長

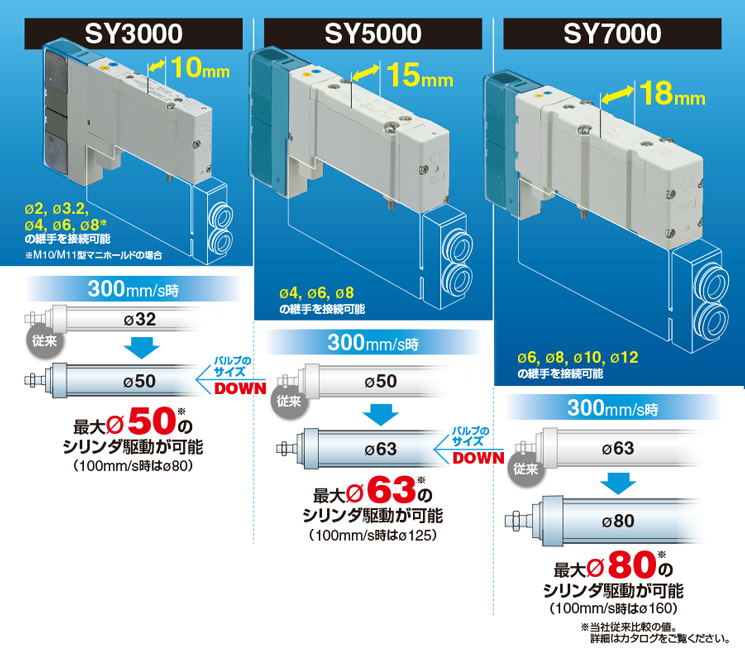

流量UPでバルブのサイズダウン可能

省エネ、省スペースに貢献します。

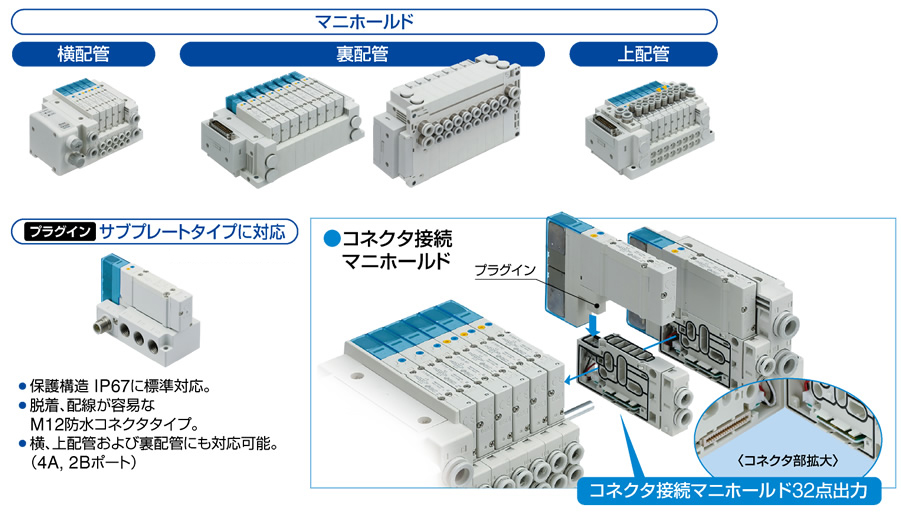

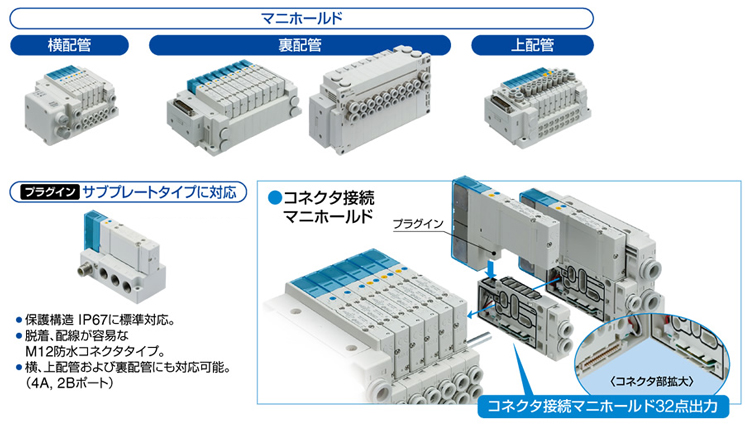

マニホールドバリエーション

プラグイン 金属ベース[IP40]



プラグイン コネクタ接続ベース[IP67]

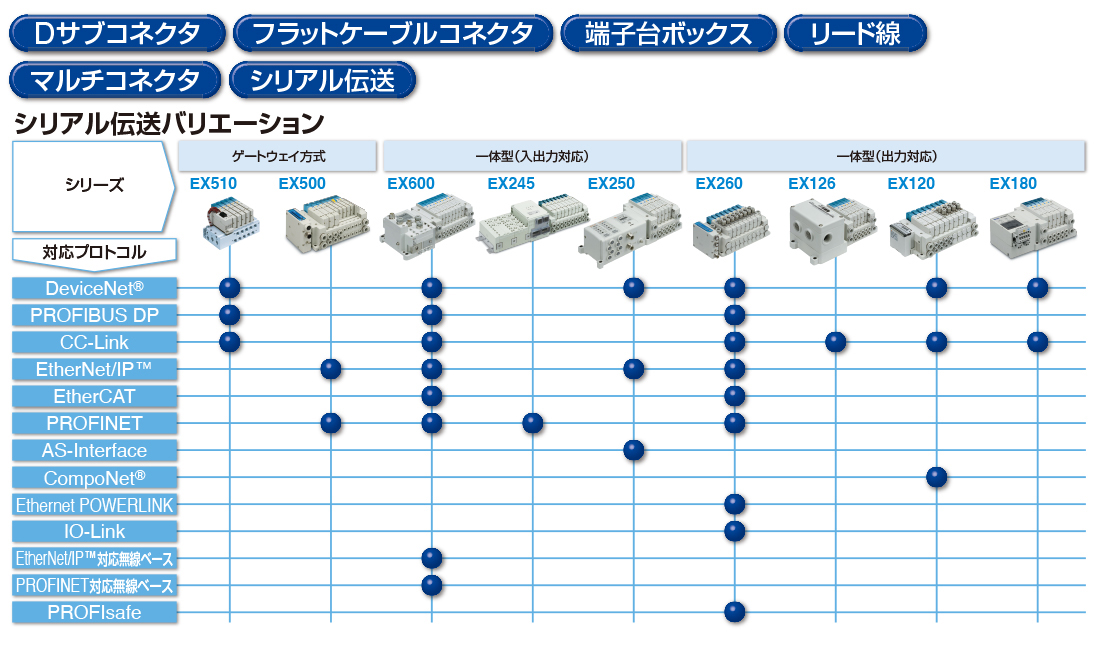

配線方式

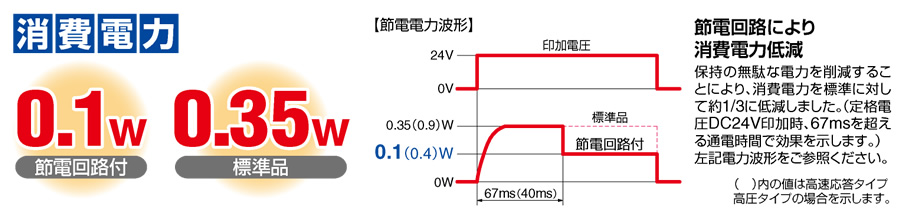

省電力

省スペース・操作性向上

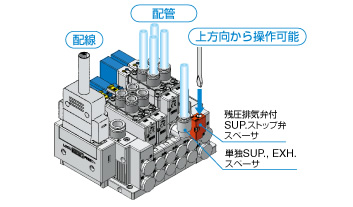

配線・配管・操作を一方向に集約

オプションは積層方式のため横方向の余分なスペースを削減。

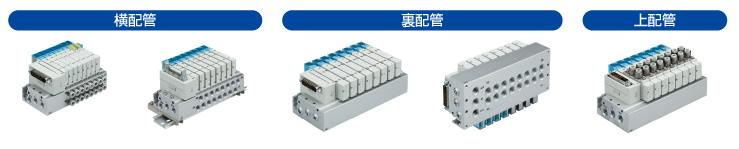

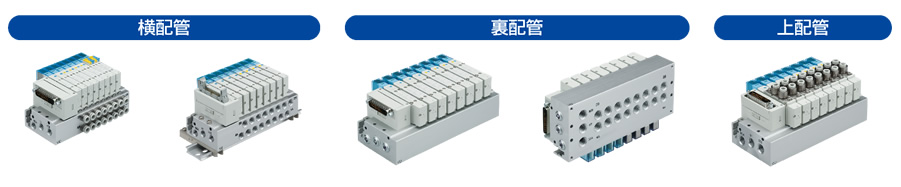

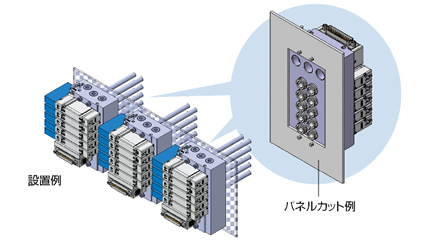

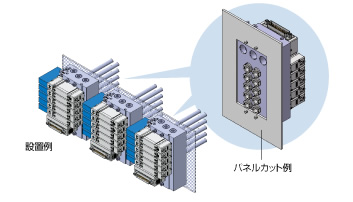

裏配管を用意(A、Bポート)。省スペース

配管を裏にする事により設置面積を小さくできます。

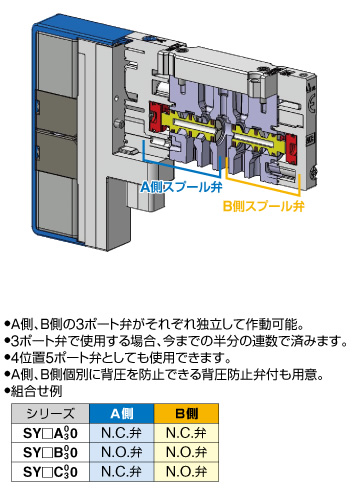

4位置デュアル3ポート弁を準備(弾性体シールタイプのみ)

1つのボディに2つの3ポート弁内蔵。

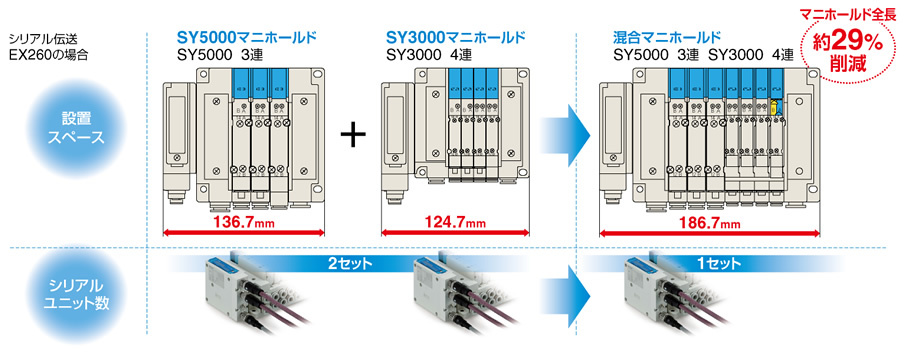

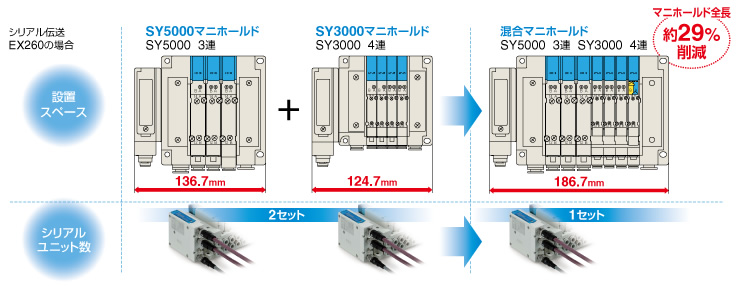

異サイズ(SY3000/5000またはSY5000/7000)混合が可能!

設置スペース・シリアルユニットと配線本数削減が可能

安全性向上

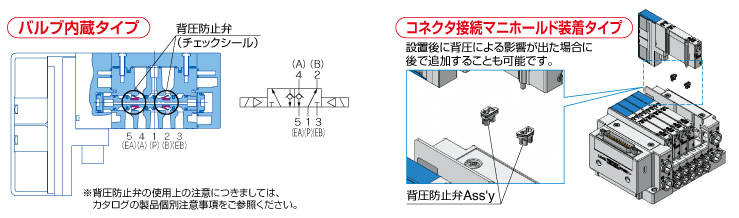

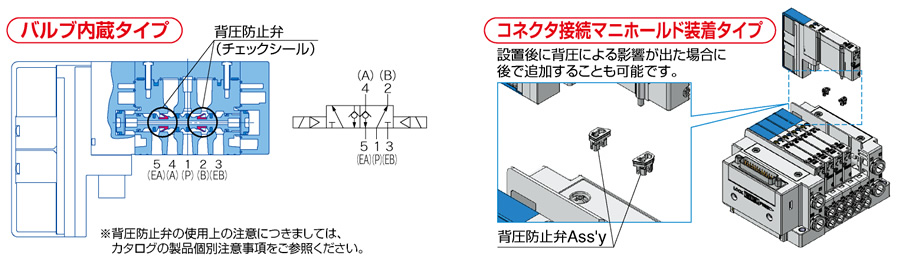

背圧防止弁

他のバルブの排気によるアクチュエータやエアオペレートバルブの誤作動を防止。

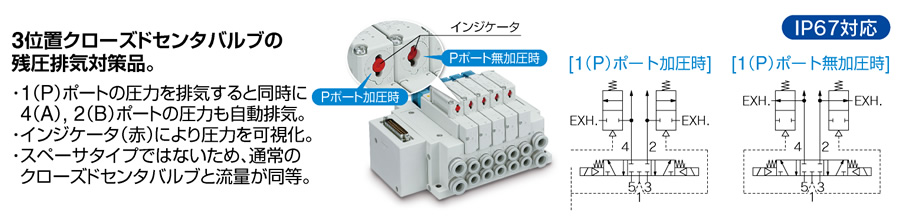

残圧排気弁付バルブ(SY5000/7000)



手操作形

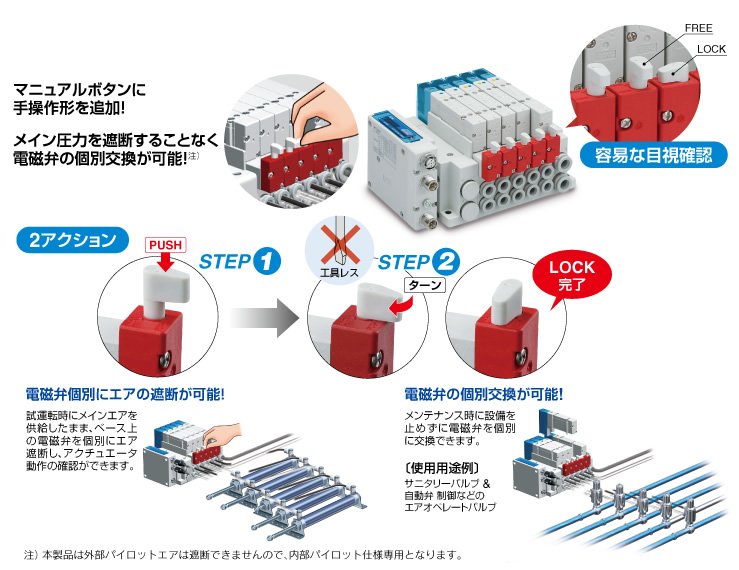

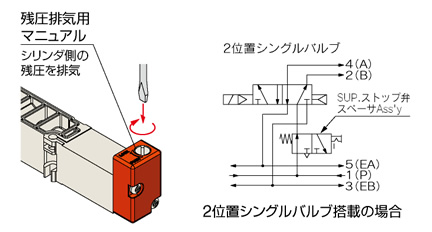

SUP. ストップ弁スペーサ(残圧排気弁付)



ドライバ操作形
SUP. ストップ弁スペーサ(残圧排気弁付)

各バルブごとに単独でエアの供給をストップすることが可能。
他の装置、機器を止めることなくバルブ、シリンダの交換が可能。



ドライバ操作形

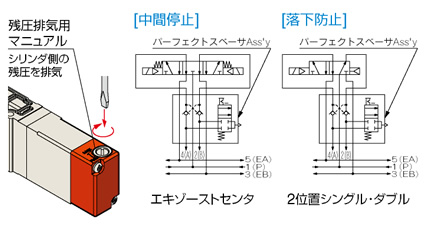

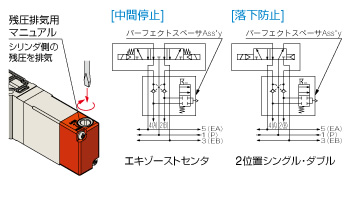

パーフェクトスペーサ(残圧排気弁付)

長時間の中間停止、位置保持が可能。

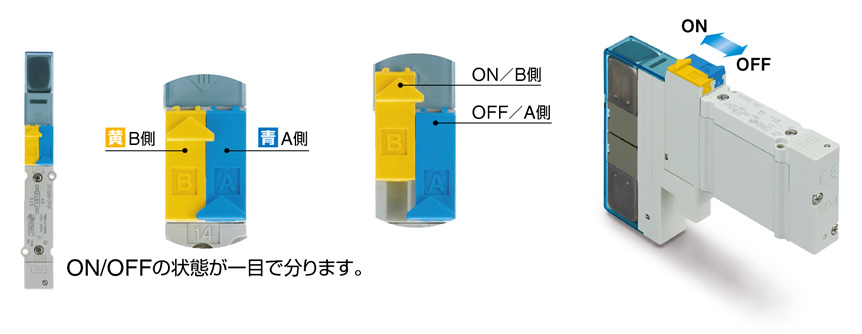

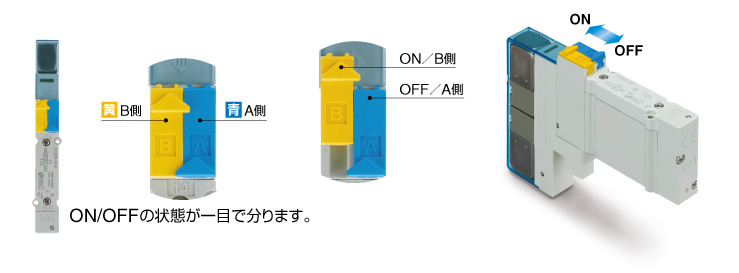

スライドロックマニュアル採用

マニュアルのスライドによりON/OFF操作およびロックが可能。

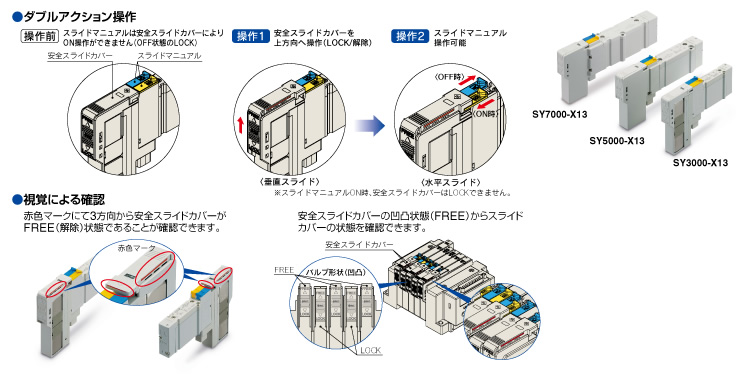

安全スライドロックマニュアル/SY3000/5000/7000-X13

ダブルアクションのマニュアル操作で誤操作を防止!

配管オプション

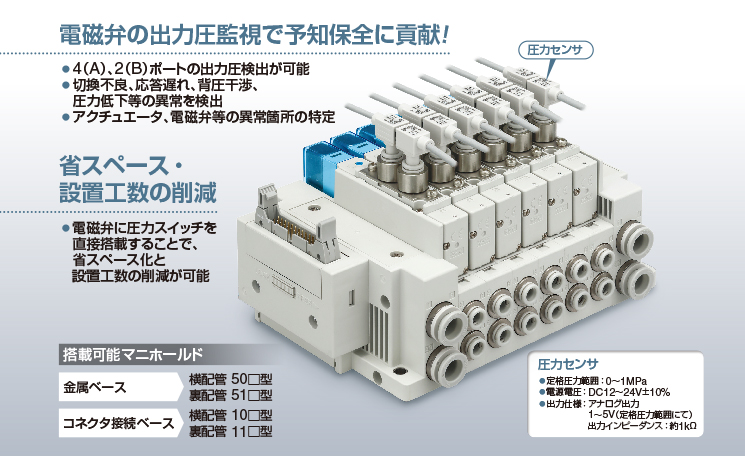

プラグイン 4 (A)/2(B)ポート圧力センサ付 5ポートソレノイドバルブ

用途例

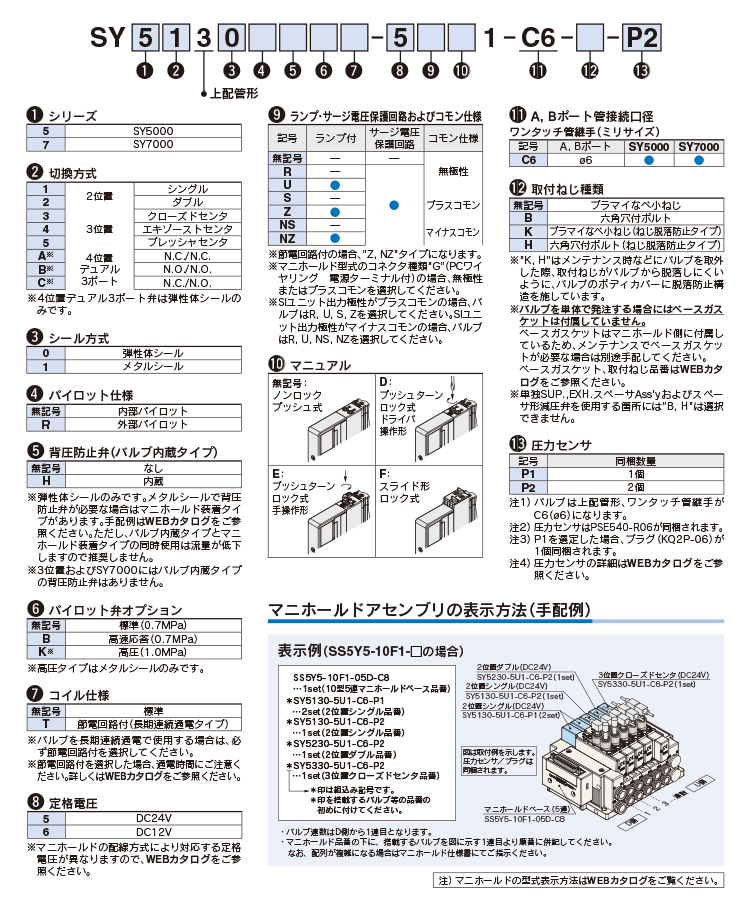

バルブ型式表示方法(取付ねじ付)

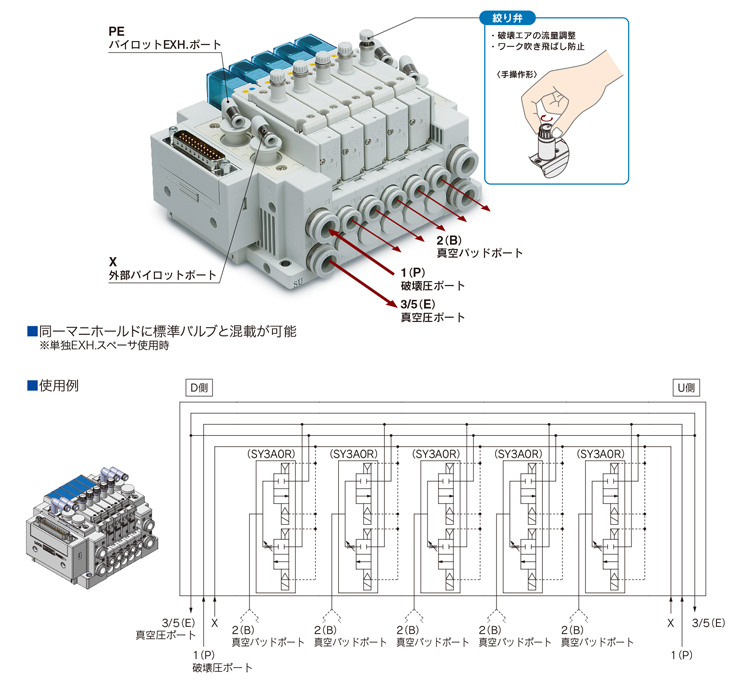

外部パイロット専用 絞り弁付真空破壊バルブ SY3A□R/SY5A□R Series

バルブ1台で真空吸着・破壊の制御が可能!
