エアドライヤ

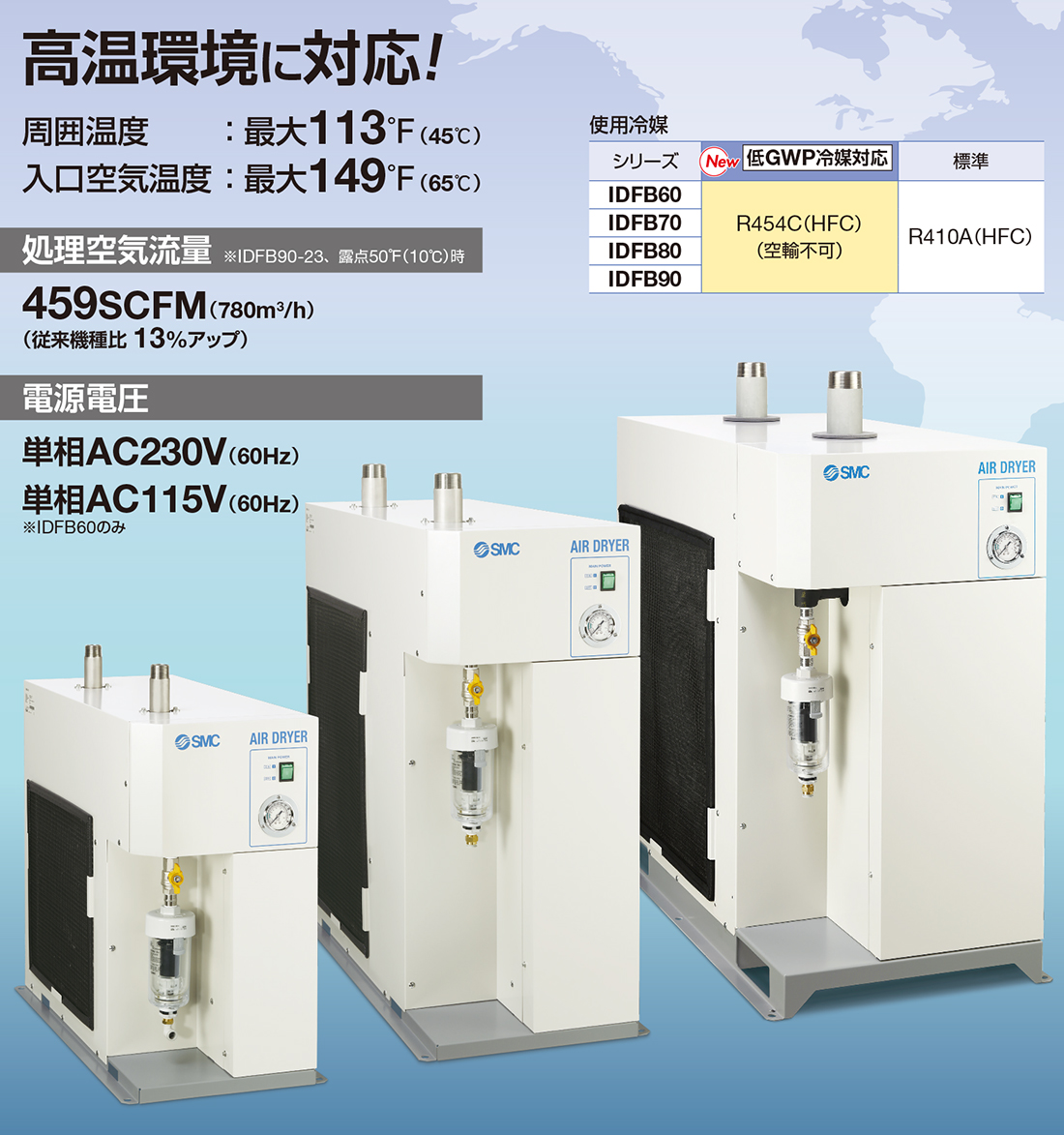

冷凍式エアドライヤ 北米・中南米向仕様 IDFB

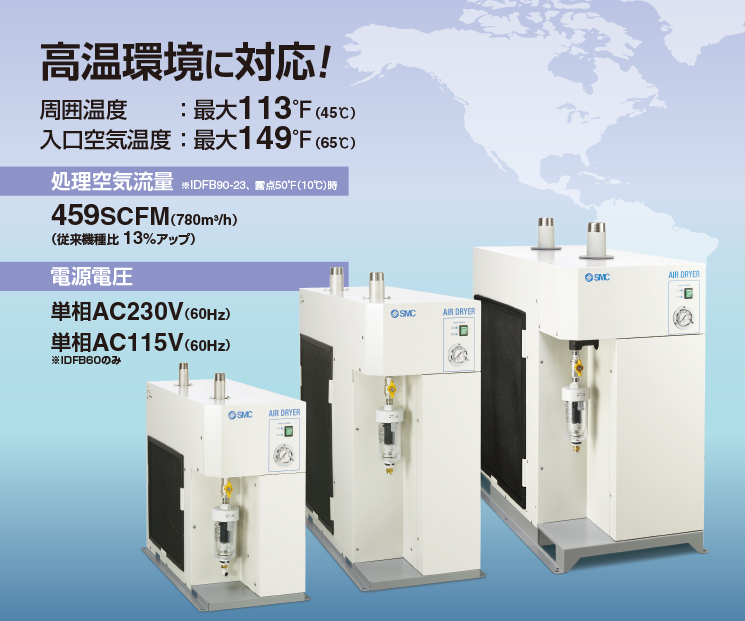

    ・高温環境に対応
     周囲温度 : 最大113℉(45℃)
     入口空気温度 : 最大149℉(65℃)
    ・処理空気流量アップ
    ・電源電圧:単相AC230V(60Hz)
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

  • 冷凍式エアドライヤ 北米・中南米向仕様 IDFB
    取扱説明書
    シリーズ 検索結果を表示
    IDFB60検索結果を表示
    IDFB70検索結果を表示
    IDFB80検索結果を表示
    IDFB90検索結果を表示

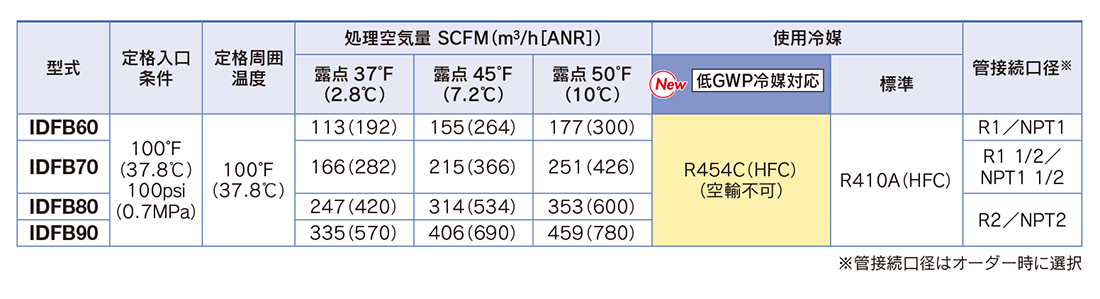

シリーズ定格入口条件処理空気量
(m3/h[ANR])
露点37℉(2.8℃)
処理空気量
(m3/h[ANR])
露点45℉(7.2℃)
処理空気量
(m3/h[ANR])
露点50℉(10℃)
使用冷媒管接続口径
IDFB60100℉
(37.8℃)
100psi
(0.7MPa)
113
(192)
155
(264)
177
(300)
R410A(HFC)
GWP:2088
R1, NPT1
IDFB70100℉
(37.8℃)
100psi
(0.7MPa)
166
(282)
215
(366)
251
(426)
R410A(HFC)
GWP:2088
R1 1/2, NPT1 1/2
IDFB80100℉
(37.8℃)
100psi
(0.7MPa)
247
(420)
314
(534)
353
(600)
R410A(HFC)
GWP:2088
R2, NPT2
IDFB90100℉
(37.8℃)
100psi
(0.7MPa)
335
(570)
406
(690)
459
(780)
R410A(HFC)
GWP:2088
R2, NPT2

製品特長

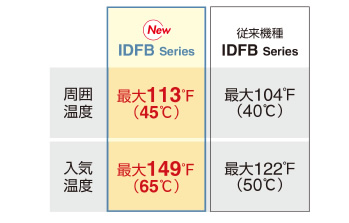

■高温環境に対応

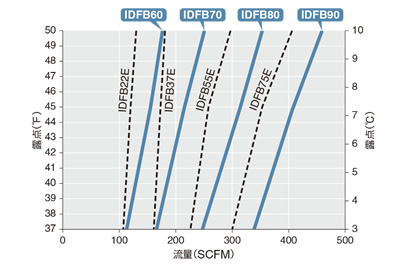

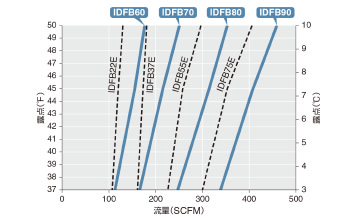

■処理空気流量アップ

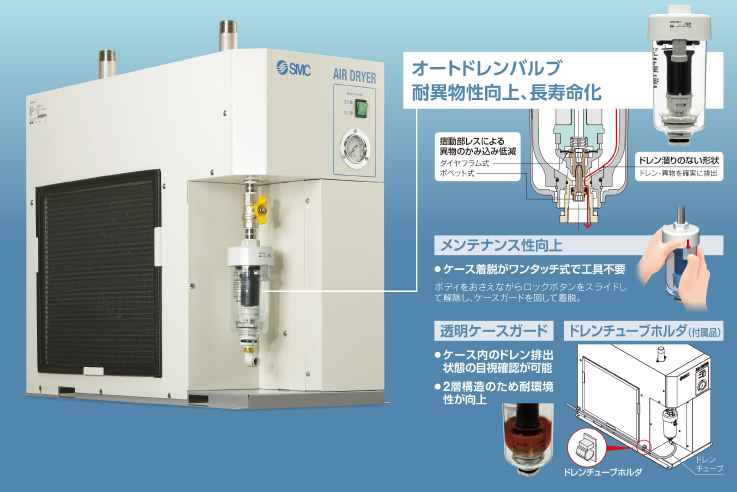

■特長①

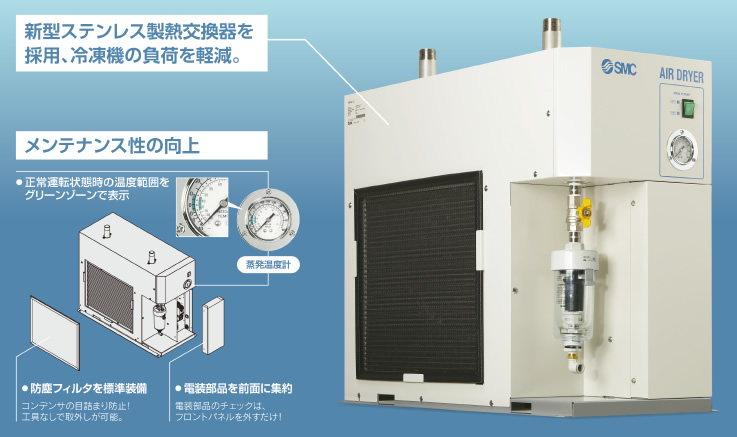

■特長②
■シリーズバリエーション

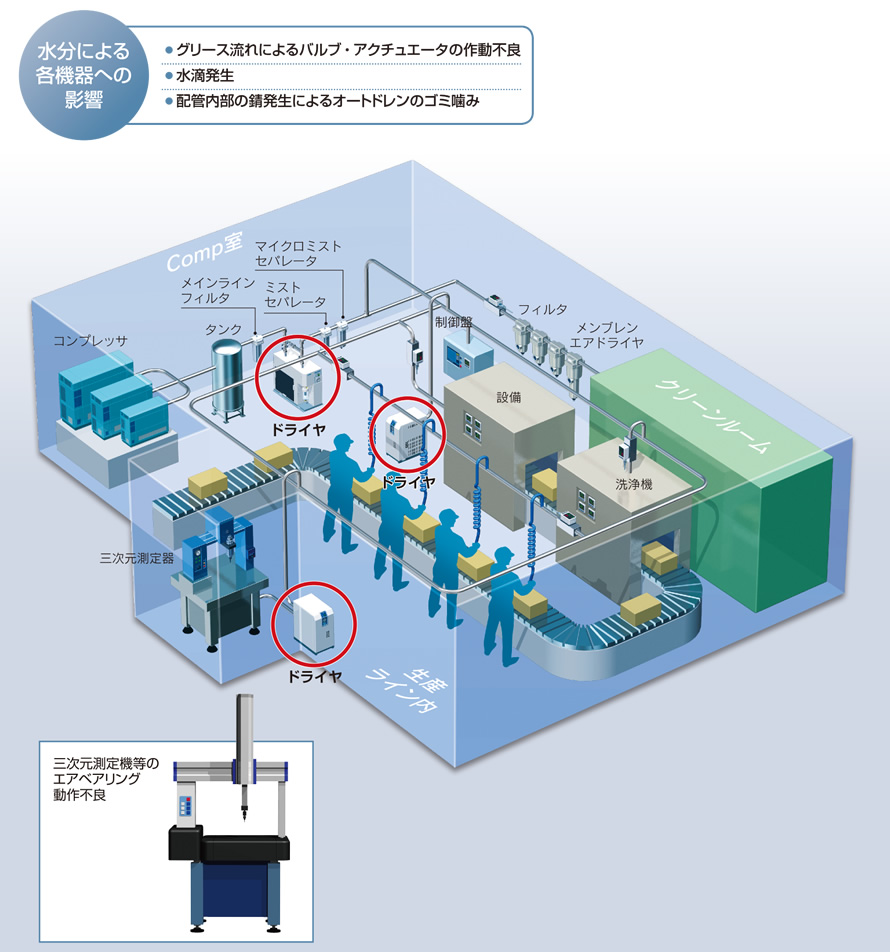

■空気圧機器を水分から守る!

エアドライヤはコンプレッサから送られてくる湿った圧縮空気の水分を取り除き、水分による空気圧機器の不具合を防止します。
