エアドライヤ

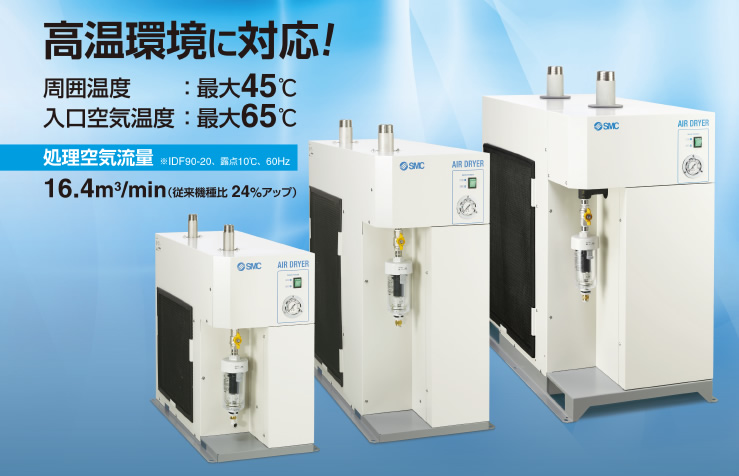

冷凍式エアドライヤ IDF
-
・高温環境に対応
周囲温度 ： 最大45℃
入口空気温度 ： 最大65℃
・処理空気流量アップ
-
2D/3D CAD
型式検索により2D/3D CADデータを様々なデータ形式で出力できます。
オプション、マニホールド等搭載した状態で出力できます。
2D/3D CADデータはこちら※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。2D CAD
2D CADデータはこちら 冷凍式エアドライヤ IDF
取扱説明書
シリーズ 検索結果を表示 IDF60 検索結果を表示 IDF70 検索結果を表示 IDF80 検索結果を表示 IDF90 検索結果を表示 冷凍式エアドライヤ IDF
自己宣言書
シリーズ 検索結果を表示 IDF60 検索結果を表示 IDF70 検索結果を表示 IDF80 検索結果を表示 IDF90 検索結果を表示
| シリーズ | 定格入口条件 | 処理空気量 （m3/min［ANR］） 50Hz | 処理空気量 （m3/min［ANR］） 60Hz | 使用冷媒 | 管接続口径 | 冷凍機出力 |
|---|---|---|---|---|---|---|
| IDF60 | 35℃ 0.7MPa | 5.3 | 6.1 | R410A（HFC） GWP：2088 | R1 | 7.5kw未満 |
| IDF70 | 35℃ 0.7MPa | 7.5 | 8.6 | R410A（HFC） GWP：2088 | R1 1/2 | 7.5kw未満 |
| IDF80 | 40℃ 0.7MPa | 10.9 | 12.8 | R410A（HFC） GWP：2088 | R2 | 7.5kw未満 |
| IDF90 | 40℃ 0.7MPa | 13.5 | 15.5 | R410A（HFC） GWP：2088 | R2 | 7.5kw未満 |
製品特長

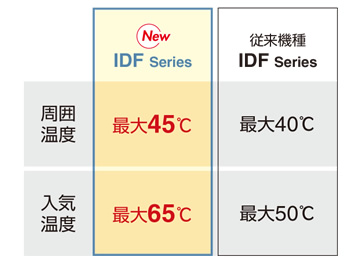

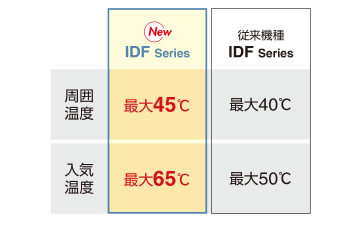

■高温環境に対応

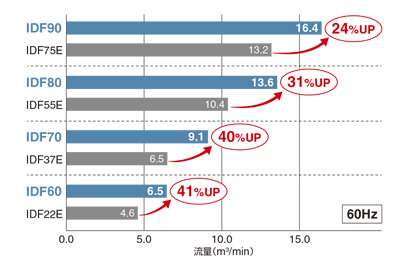

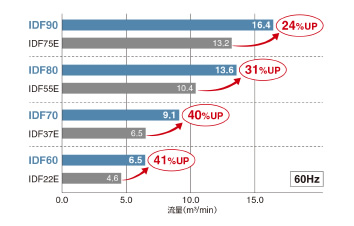

■処理空気流量アップ

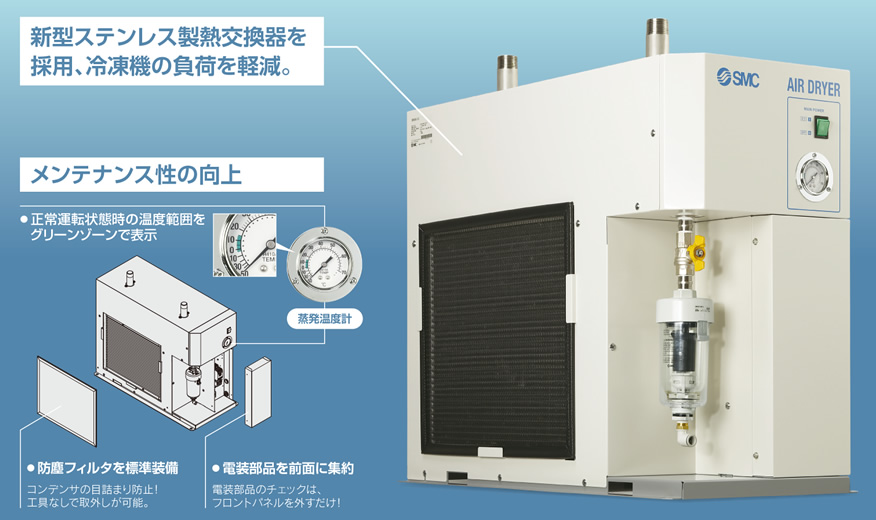

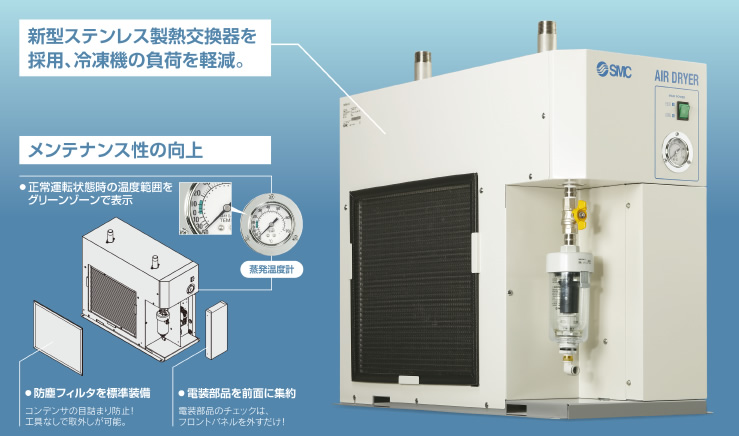

■特長①

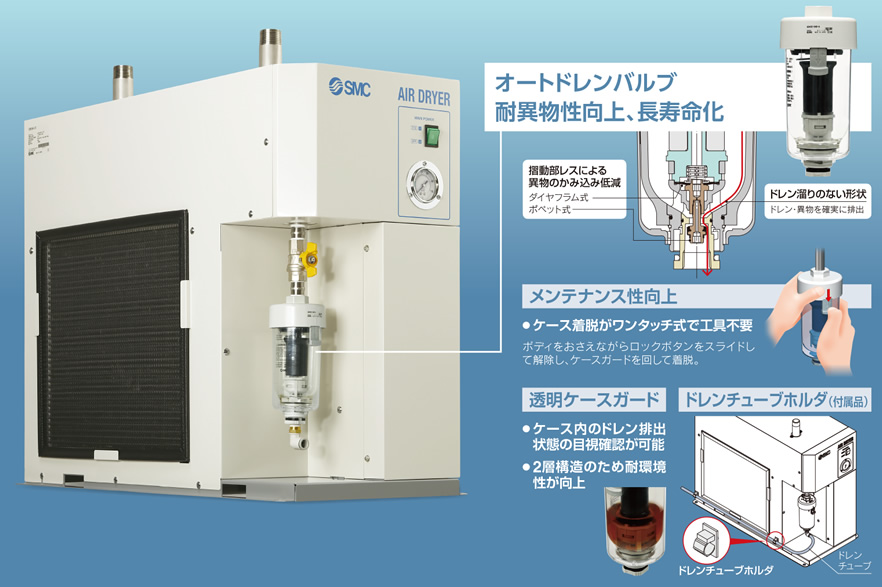

■特長②

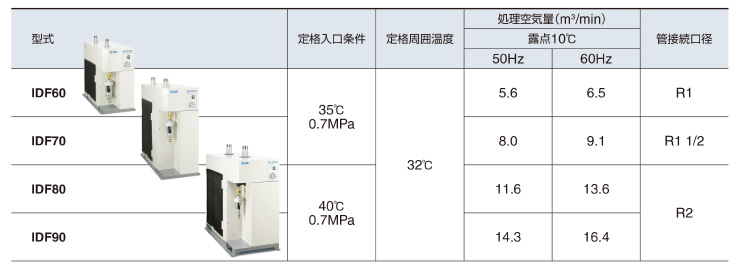

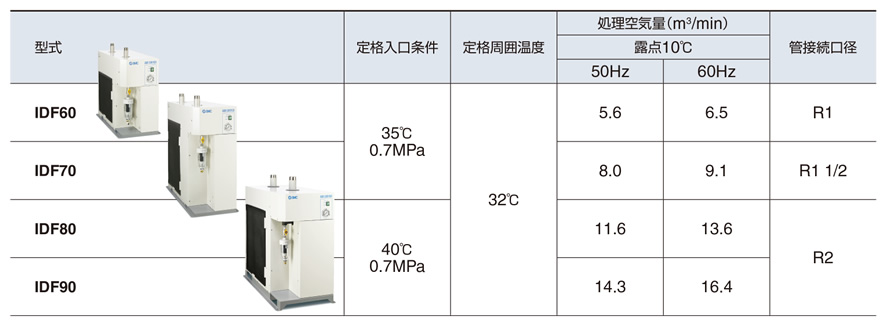

■シリーズバリエーション
■オプション
・圧縮空気冷却用 ［New］
・銅管防錆処理
・中国語銘板、中国語取扱説明書付 ［New］
・へビーデューティオートドレン付
・漏電ブレーカ付
・運転、異常信号出力および遠隔操作用端子台付
・タイマー式電磁弁型オートドレン付
■別売付属品
・基礎ボルトセット
・配管アダプタ
・バイパス配管セット ［New］

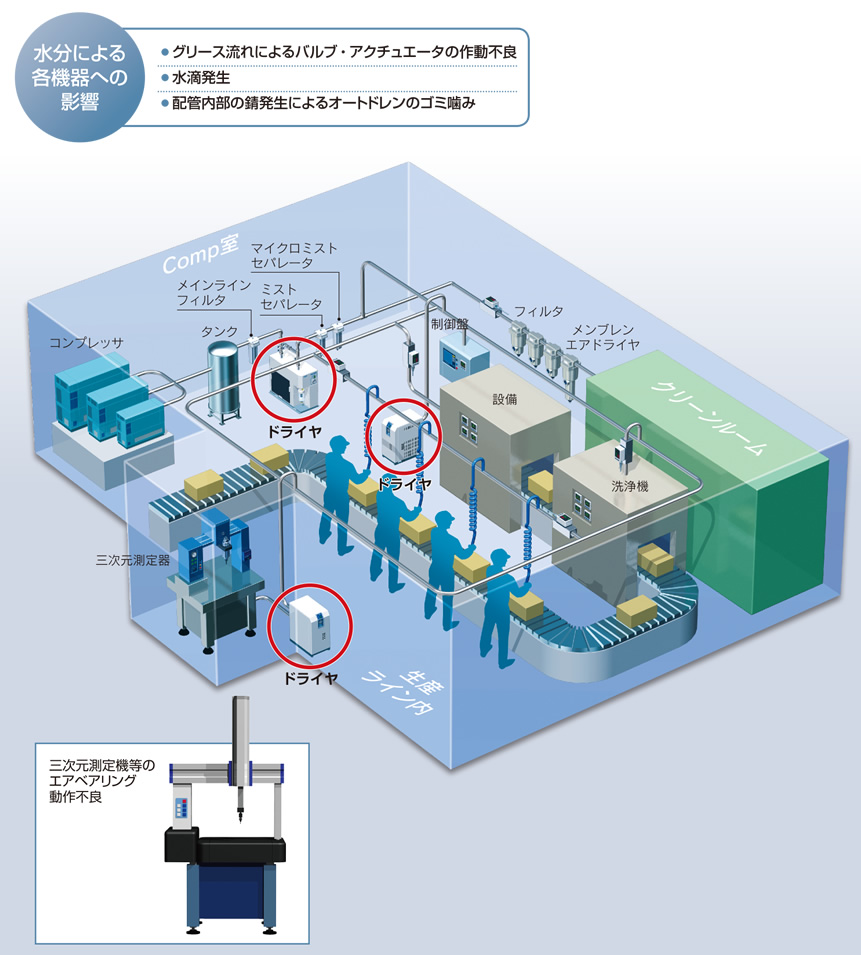

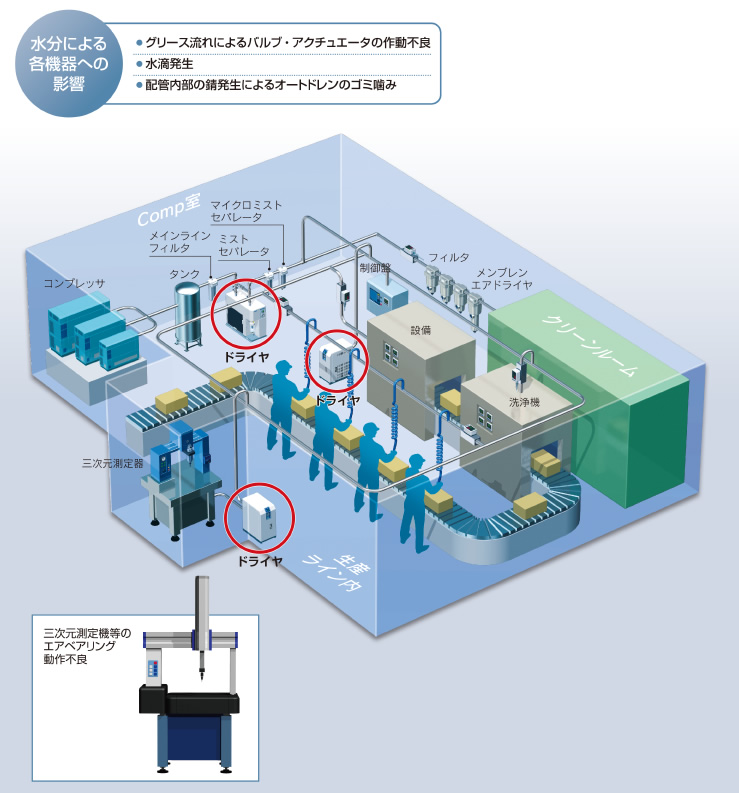

■空気圧機器を水分から守る！
エアドライヤはコンプレッサから送られてくる湿った圧縮空気の水分を取り除き、水分による空気圧機器の不具合を防止します。
