耐環境仕様シリンダ

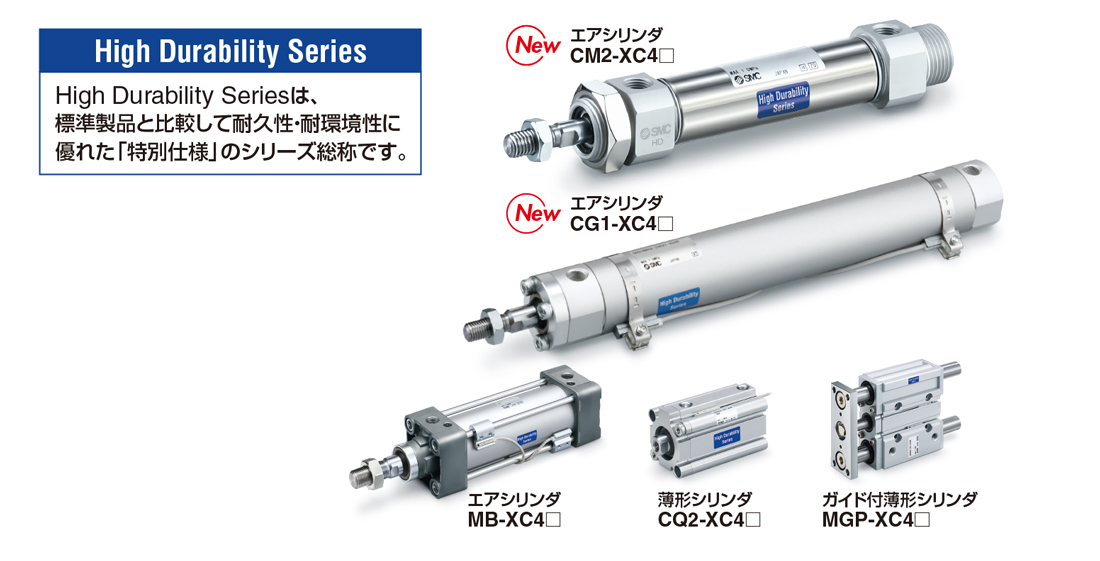

耐粉塵シリンダ CM2/CG1/MB/CQ2/MGP-XC4□

    ・CM2-XC4□を追加 New
    ・粉塵環境下で耐久性最大6倍
    　粉体粒径20～100μmに対応
    　セラミック粉、トナー粉、紙粉、金属粉に対応
    　※溶接スパッタは除く
    ・使用用途に合わせた選択が可能
    　ピストンロッド部にルブリテーナ（潤滑保持）
    　および強力スクレーパを装着
    　ガイド付薄形シリンダMGPシリーズは
    　ガイドロッド部（片側、両側）にも装着されます
    ・使用環境に応じてロッドカバーAss'yの交換が可能
    　※CQ2シリーズø20、ø25、ø32のみ対応
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

    2D CAD
    2D CADデータはこちら
安全上のご注意　アクチュエータ/共通注意事項　オートスイッチ/共通注意事項　オートスイッチ取付および移動方法　機種選定・技術資料　特定開発品情報　グリーン対応（RoHS）
形式シリーズ作動方式チューブ内径（mm）
エアシリンダCM2-XC4□複動20, 25, 32, 40
エアシリンダCG1-XC4□複動20, 25, 32, 40, 50, 63, 80, 100
エアシリンダMB-XC4□複動32, 40, 50, 63, 80, 100
薄形シリンダCQ2-XC4□複動20, 25, 32, 40, 50, 63
ガイド付薄形シリンダMGP-XC4□複動20, 25, 32, 40, 50, 63, 80, 100

製品特長

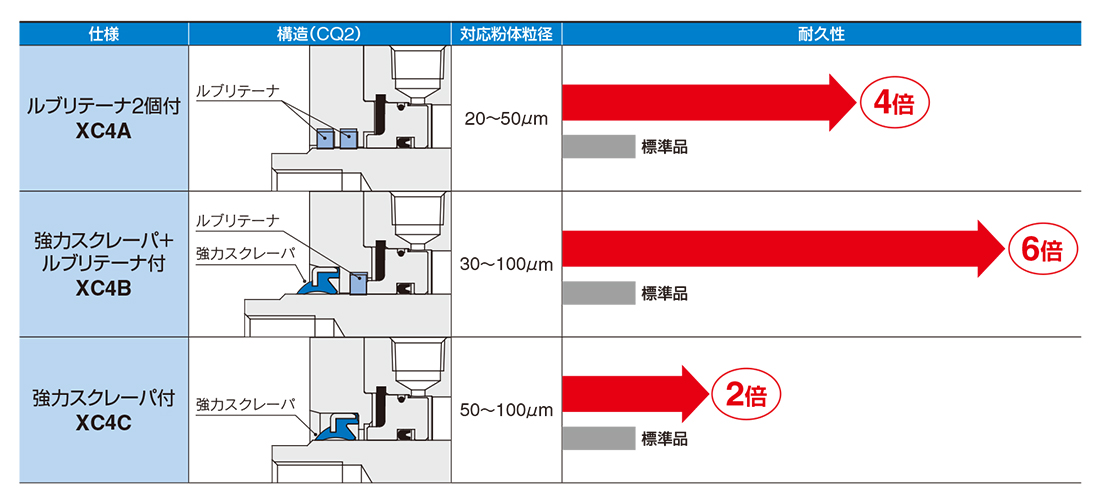

粉塵環境下で耐久性最大6倍

粉体粒径20〜100μmに対応
セラミック粉、トナー粉、紙粉、金属粉に対応

※溶接スパッタは除く

使用用途に合わせた選択が可能

ピストンロッド部にルブリテーナ（潤滑保持）および強力スクレーパを装着
ガイド付薄形シリンダMGPシリーズはガイドロッド部（片側、両側）にも装着されます。

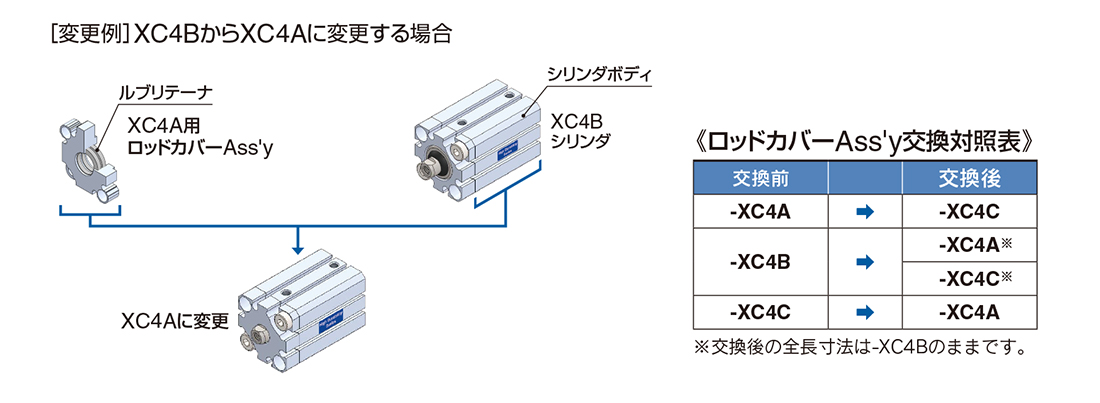

使用環境に応じてロッドカバーAss'yの交換が可能

※CQ2シリーズø20、ø25、ø32のみ対応

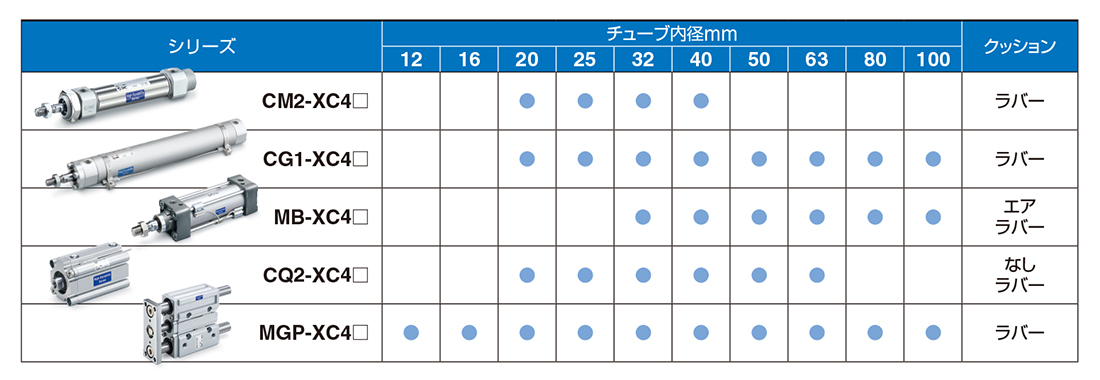

適用シリンダ
