デュアルロッドシリンダ

デュアルロッドシリンダ CXS2

    ・ダブルピストンにより推力2倍
    ・デュアルロッドにより不回転精度±0.1°

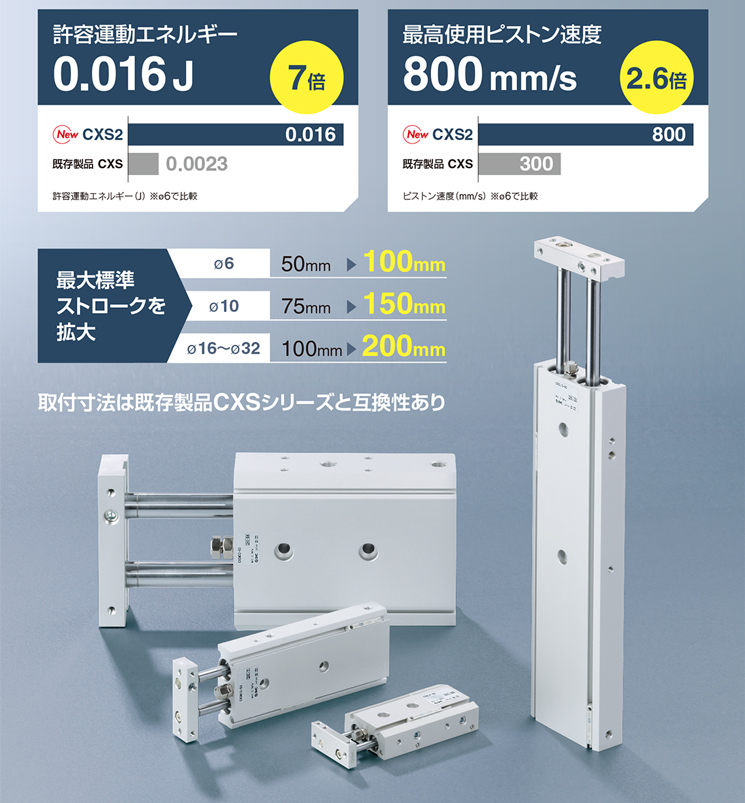

    ・許容運動エネルギー：0.016J（従来比：7倍)
    ・最高使用ピストン速度：800mm/s（従来比：2.6倍)
    ・最大標準ストロークを拡大
    ・取付寸法は既存製品CXSシリーズと互換性あり
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

  • デュアルロッドシリンダ CXS2
    取扱説明書
    形式 シリーズ 作動方式 検索結果を表示
    基本形CXS2複動検索結果を表示
安全上のご注意　アクチュエータ/共通注意事項　オートスイッチ/共通注意事項　オートスイッチ取付および移動方法　機種選定・技術資料　特定開発品情報　グリーン対応（RoHS）
形式軸受シリーズ作動方式チューブ内径（mm）
基本形すべり軸受・ボールブッシュ軸受CXS2複動6，10，16，20，25，32

製品特長

特長

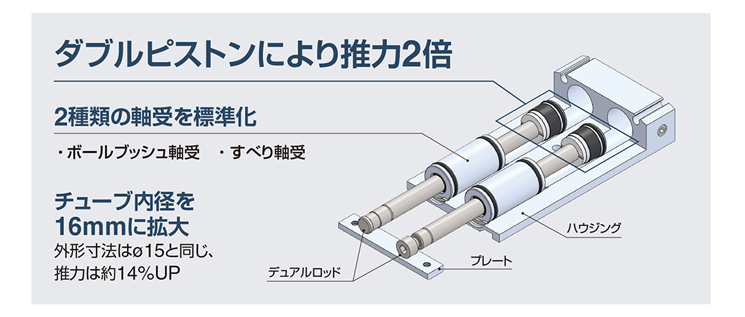

ダブルピストンにより推力2倍

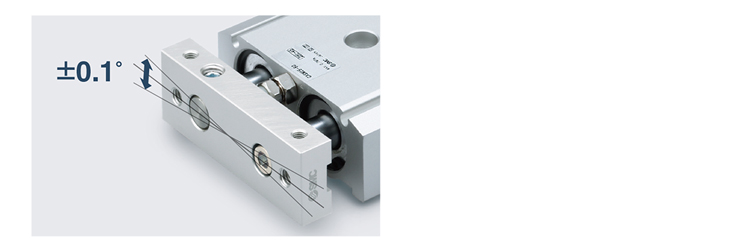

デュアルロッドにより不回転精度±0.1。

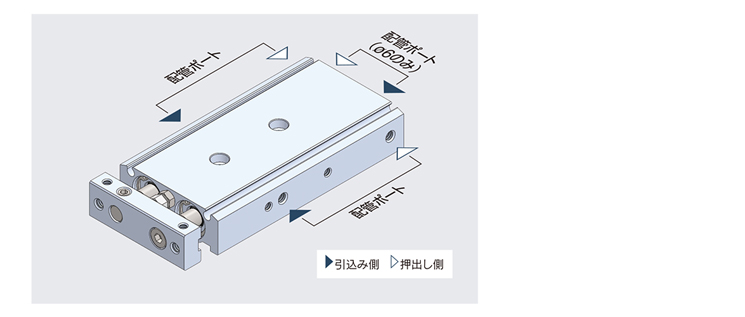

配管は2方向から可能（ø6は3方向から可能）

質量7%削減：0.15kg → 0.14kg（CXS□シリーズ、ø10、10ストロークと比較）

最大－5mmのストローク調整が可能

小型オートスイッチ取付可能（D-M9□型、D-A9□型）

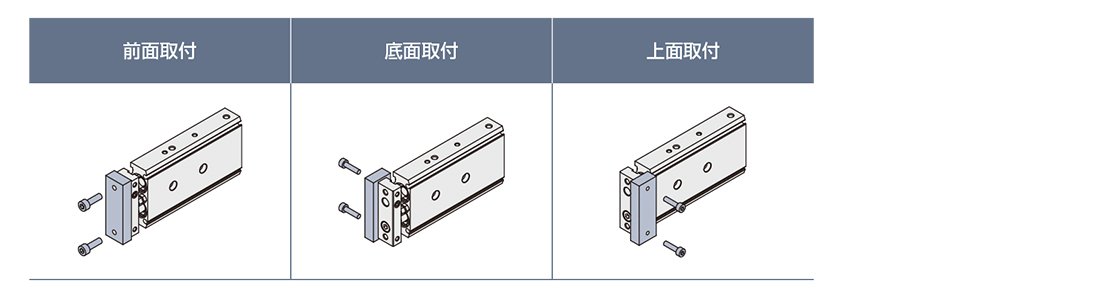

ワーク取付は3方向から可能

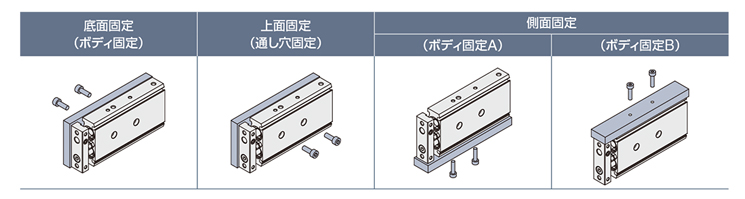

本体取付は4方向から可能
