特殊環境用管継手

A B C D E F G H I J K L M N O P Q R S T U V W X Y Z

FRワンタッチ管継手 KR-W2

    ・スパッタ発生環境使用可能/難燃性(UL-94規格V-0相当)
    ・難燃性スパッタカバー(KR-□C-X1807)
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

  • FRワンタッチ管継手 KR-W2
    取扱説明書
    シリーズ 適用チューブ外径 検索結果を表示
    KR-W2φ6,φ8,φ10,φ12検索結果を表示
シリーズ適用チューブ外径接続ねじ
KR-W2φ6,φ8,φ10,φ121/8,1/4,3/8,1/2

FRワンタッチ管継手マニホールド KRM

  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

  • FRワンタッチ管継手マニホールド KRM
    取扱説明書
    シリーズ 適用チューブ外径 検索結果を表示
    KRMφ6,φ8,φ10,φ12検索結果を表示
シリーズ適用チューブ外径接続ねじ
KRMφ6,φ8,φ10,φ121/4,3/8

帯電防止ワンタッチ管継手 KA

    ・表面抵抗:104Ω~107Ω
    ・帯電防止対策用。
    ・ボディ:シール部に導電性樹脂を使用。
    ・銅系不可(無電解ニッケルめっき付)
    ・Uniねじ。
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

シリーズ適用チューブ外径接続ねじ
KAφ3.2,φ4,φ6,φ8,φ10,φ12M5×0.8,M6×1.0,標準Uniねじ
1/8,1/4,3/8,1/2

SUS316ワンタッチ管継手 KQG2

    ・小型、軽量。
    ・使用流体温度:-5~150℃
    ・材質:金属部SUS316、シール部特殊FKM
    ・ノングリース、蒸気使用可。食品衛生法適合。
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

  • SUS316ワンタッチ管継手 KQG2
    取扱説明書
    シリーズ サイズ 適用チューブ外径 検索結果を表示
    KQG2ミリφ3.2,φ4,φ6,φ8,φ10,
    φ12,φ16
    検索結果を表示
    KQG2インチφ1/8'',φ5/32'',φ1/4'',φ5/16'',
    φ3/8'',φ1/2''
    検索結果を表示
シリーズサイズ適用チューブ外径接続ねじ
KQG2ミリφ3.2,φ4,φ6,φ8,φ10,
φ12,φ16
M5
R・Rc 1/8,1/4,3/8,1/2
KQG2インチφ1/8'',φ5/32'',φ1/4'',φ5/16'',
φ3/8'',φ1/2''
UNF10-32
NPT1/8,1/4,3/8,1/2

ワンタッチ管継手 ステンレスシリーズ KQ2-G

    ・金属部材質:SUS303
    ・チューブ着脱性向上:挿入力 Max.30%低減、離脱力 Max.20%低減
    ・小型、軽量化
     スペース比 高さ方向 24%Down、水平方向 23%Down、
     質量比 57%Down
    ・ボディ形状:全27機種
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

シリーズサイズ適用チューブ外径接続ねじ
KQ2-Gミリφ4, φ6, φ8, φ10, φ12, φ16M5
R・Rc,G 1/8,1/4,3/8,1/2

ステンレスワンタッチ管継手 KG

シリーズ適用チューブ外径接続ねじ
KGφ4,φ6,φ8,φ10,φ12,φ16M5×0.8
1/8,1/4,3/8,1/2

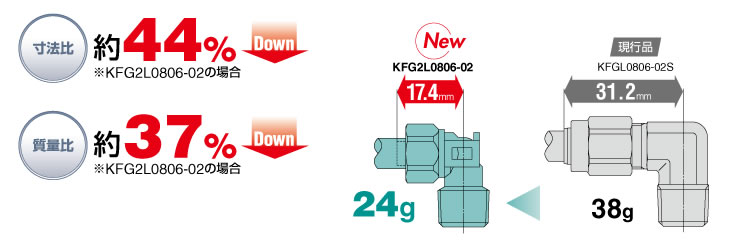

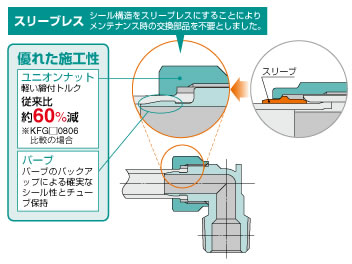

SUS316インサート管継手 KFG2

    ・小型、軽量。
    ・使用流体温度:-65~260℃(スイベルエルボは-5~150℃)
    ・材質:SUS316、ゴム材質未使用(スイベルエルボ除く)
    ・ノングリース、蒸気使用可。食品衛生法適合。
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

シリーズサイズチューブ外径×内径接続ねじ
KFG2ミリφ4×φ2.5, φ4×φ3, φ6×φ4, φ8×φ6, φ10×φ7.5
φ10×φ8, φ12×φ9, φ12×φ10, φ16×φ13
R・Rc 1/8,1/4,3/8,1/2
KFG2インチφ1/8''×φ0.086'',φ5/32''×0.098'',φ1/4''×φ5/32''
φ5/16''×0.236'',φ3/8''×φ1/4'',φ1/2''×φ3/8''
NPT1/8,1/4,3/8,1/2

ミニチュア管継手/SUS316 MS

    ・耐食環境使用可能。
    ・コンパクトな配管スペース。
    ・ホースニップル、ホースエルボ、バーブ。
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

シリーズ適用チューブ外径接続ねじ
MSφ3.2,φ4,φ6M5

Sカプラーステンレスタイプ KKA

    ・ボディ材質:ステンレス(SUS304)
    ・シール材質:フッ素ゴム(特殊FKM)を採用。
    ・ノングリース。
    ・プラグ・ソケット両方にチェック弁内蔵。
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

  • Sカプラーステンレスタイプ KKA
    取扱説明書
    シリーズ 検索結果を表示
    KKA検索結果を表示
シリーズ接続ねじ
KKA1/8,1/4,3/8,1/2,3/4,1,1 1/4,1 1/2

EHEDG適合/クリーンデザイン/FDA適合管継手
KFG2H□-E/KFG2H□-C/KQ□2-F・KFG2-F

  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

  • EHEDG適合/クリーンデザイン/FDA適合管継手
    KFG2H□-E/KFG2H□-C/KQ□2-F・KFG2-F
    取扱説明書
    種類 シリーズ 検索結果を表示
    EHEDG適合KFG2H□-E検索結果を表示
    クリーンデザインKFG2H□-C検索結果を表示
    FDA適合KQG2-F検索結果を表示
    FDA適合KQB2-F検索結果を表示
    FDA適合KFG2-F検索結果を表示
種類シリーズ名称ねじの種類
EHEDG適合KFG2H□-ESUS316インサート管継手M,Gねじ
クリーンデザインKFG2H□-CSUS316インサート管継手M,Gねじ
FDA適合KQG2-FSUS316ワンタッチ管継手M,R,Rc,
UNF,NPT
G
FDA適合KQB2-F金属ワンタッチ管継手M,R,Rc,
UNF,NPT
G
FDA適合KFG2-FSUS316インサート管継手R,Rc,
NPT
G

耐候性向上ワンタッチ管継手 KQ-X1744

    ・促進耐侯性試験 1000時間クリア
     ISO4892-3(JIS K7350-3)準拠
    ・複合サイクル試験 960時間クリア
     ISO14993(JIS H8502:1999)準拠
    ・オゾン暴露試験 1000時間クリア
     ISO1431(JIS K6259)準拠
シリーズ適用チューブ外径接続ねじ
KQ-X1744φ4,φ6,φ8,φ10,φ12,φ161/8,1/4,3/8,1/2
