ブローガン

省エア インパクトブローガン IBG

    ・高いピーク圧力で衝撃力増大
     空気消費量、作業時間を大幅削減
    ・用途:従来のブローでは取りにくいゴミ等が短時間で除去できます。
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

  • 省エア インパクトブローガン IBG
    取扱説明書
    シリーズ 検索結果を表示
    IBG1
    ピーク圧力重視タイプ
    検索結果を表示
    IBG2
    コンパクトタイプ
    検索結果を表示

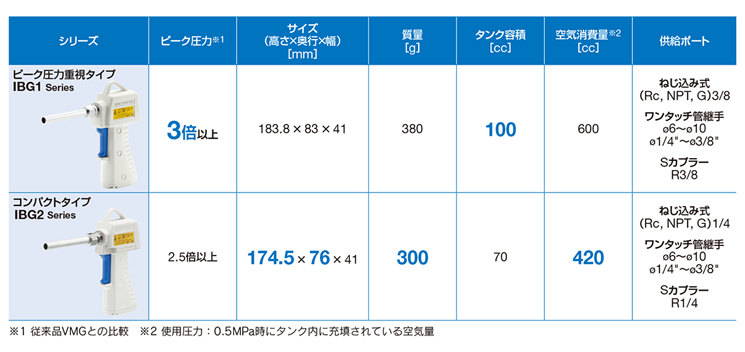

シリーズピーク圧力※1 サイズ
(高さ×奥行×幅)
[mm]
質量
[g]
タンク容積
[cc]
空気消費量※2
[cc]
供給ポート
IBG1
ピーク圧力重視タイプ
3倍以上183.8 × 83 × 41380100600ねじ込み式
(Rc, NPT, G)3/8
ワンタッチ管継手
ø6~ø10
ø1/4"~ø3/8"
Sカプラー
R3/8
IBG2
コンパクトタイプ
2.5倍以上174.5 × 76 × 4130070420ねじ込み式
(Rc, NPT, G)1/4
ワンタッチ管継手
ø6~ø10
ø1/4"~ø3/8"
Sカプラー
R1/4
※1 従来品VMG
との比較
※2 使用圧力:
0.5MPa時に
タンク内に
充填されて
いる空気量

製品特長

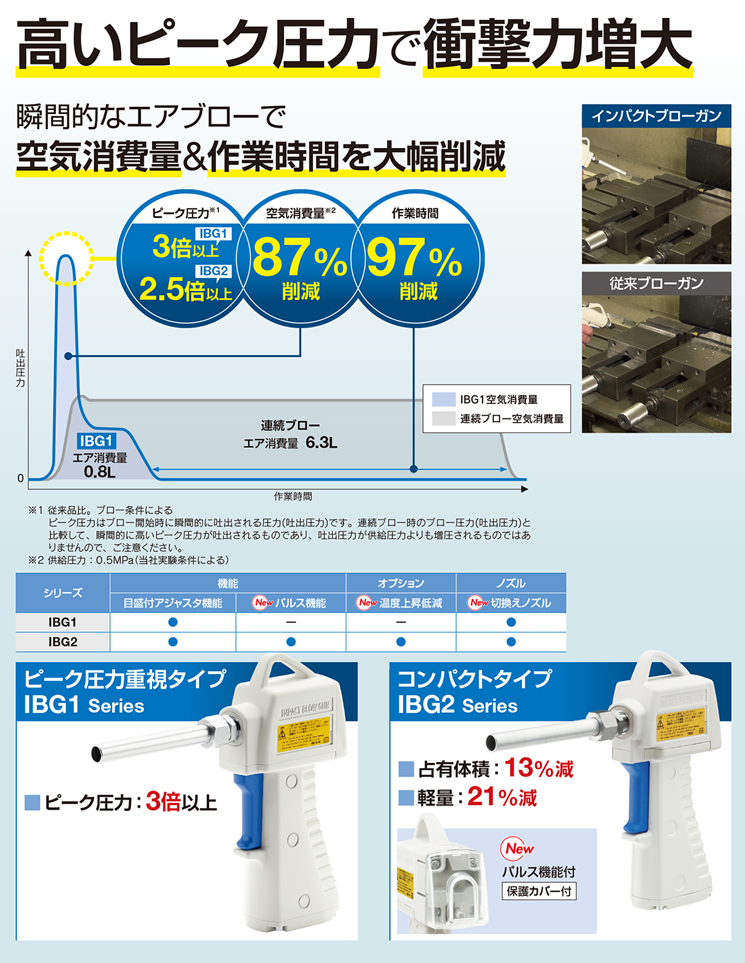

高いピーク圧力で衝撃力増大


製品動画はこちら

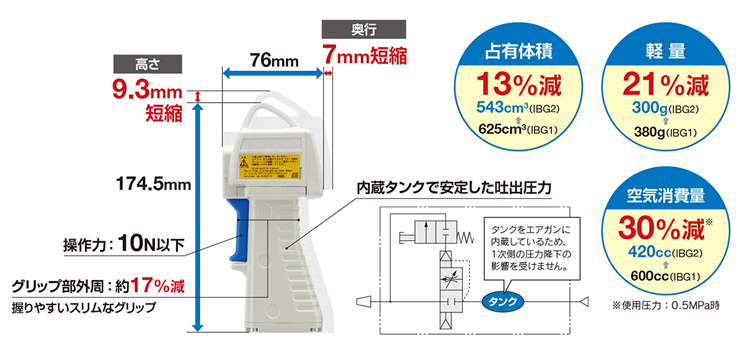

コンパクトタイプを追加 [New]

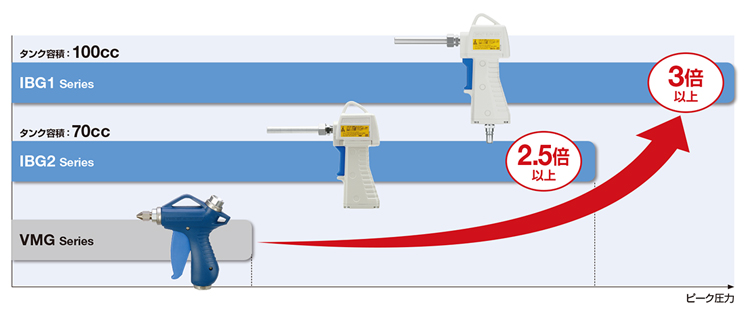

ピーク圧力比較

バリエーション

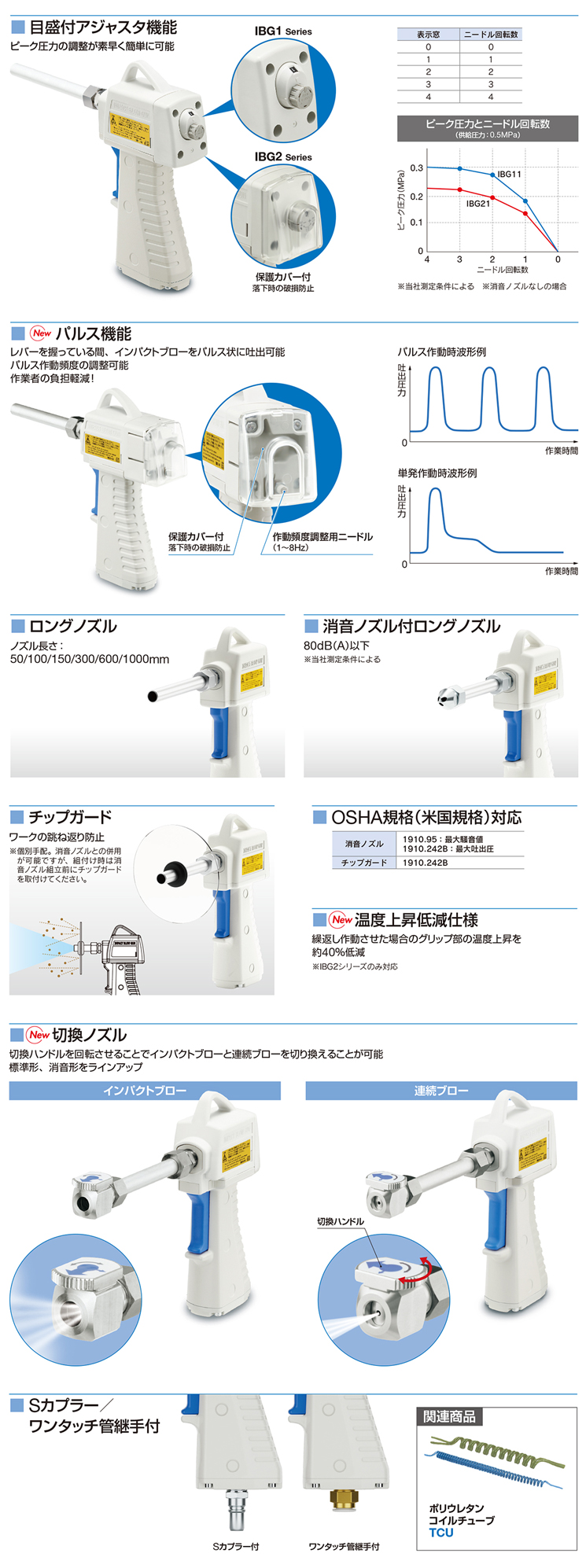

豊富な機能

                                          関連製品TCUの詳細はこちら



用途例
