真空エジェクタ・真空ポンプシステム

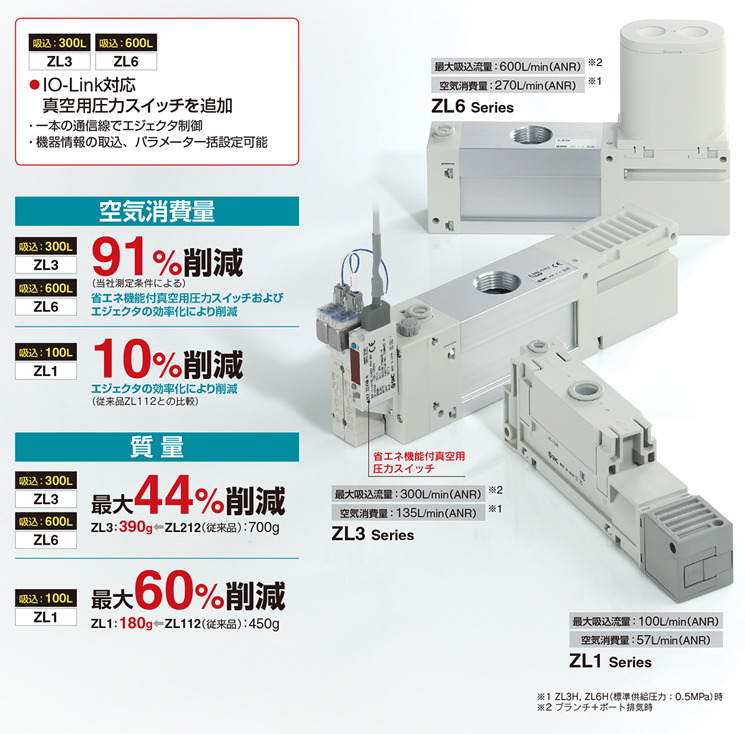

多段エジェクタ（真空用圧力スイッチ ZSE20A搭載品掲載） ZL1/ZL3/ZL6

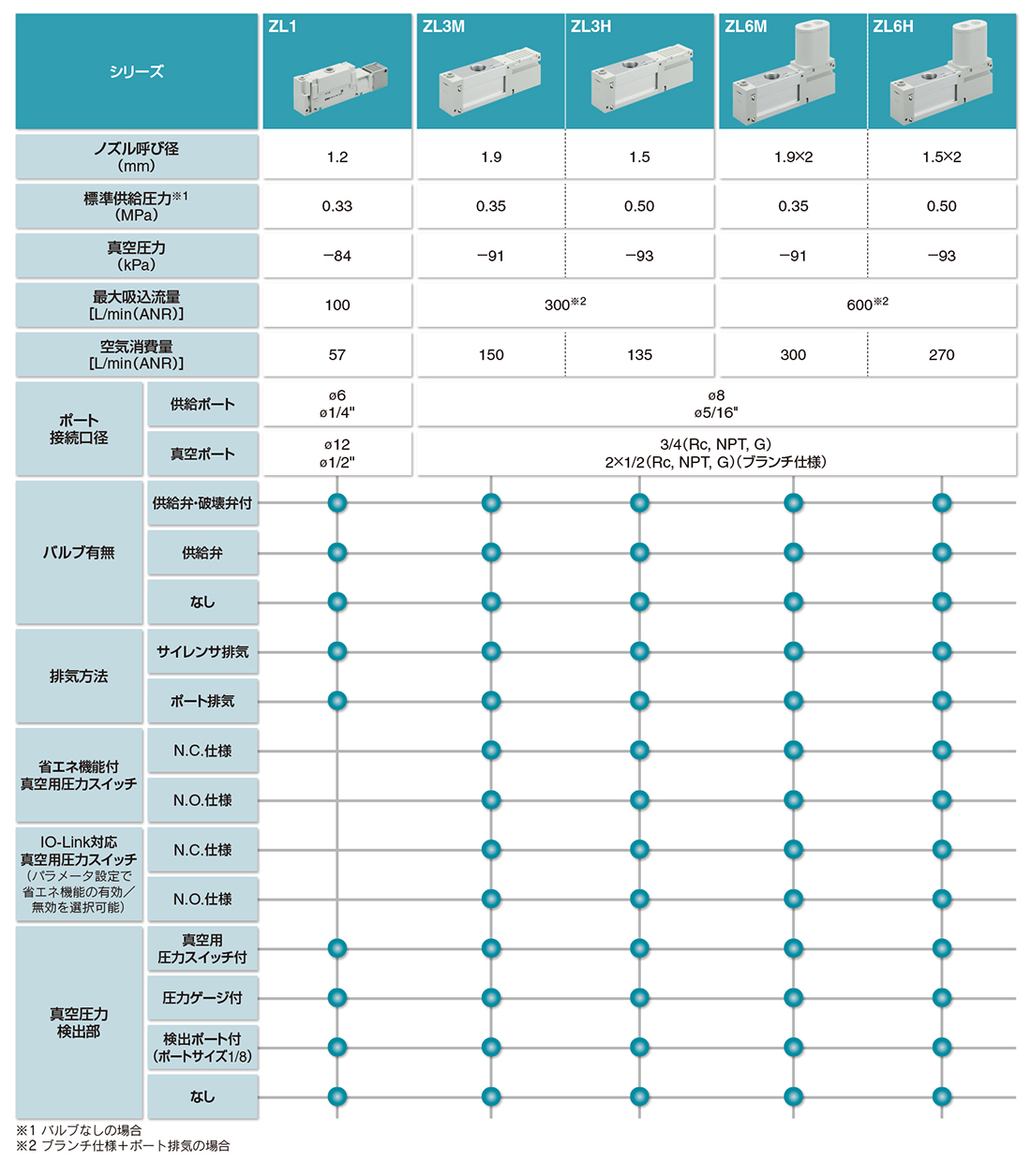

| シリーズ | ノズル径 (mm) | 最大吸込流量 [L/min(ANR)] | 空気消費量 [L/min(ANR)] |
|---|---|---|---|
| ZL1 | 1.2 | 100 | 57 |
| ZL3M | 1.9 | 300※1 | 150 |
| ZL3H | 1.5 | 300※1 | 135 |
| ZL6M | 1.9×2 | 600※1 | 300 |
| ZL6H | 1.5×2 | 600※1 | 270 |
製品特長
最大吸込流量100/300/600L/min(ANR)の3タイプを用意

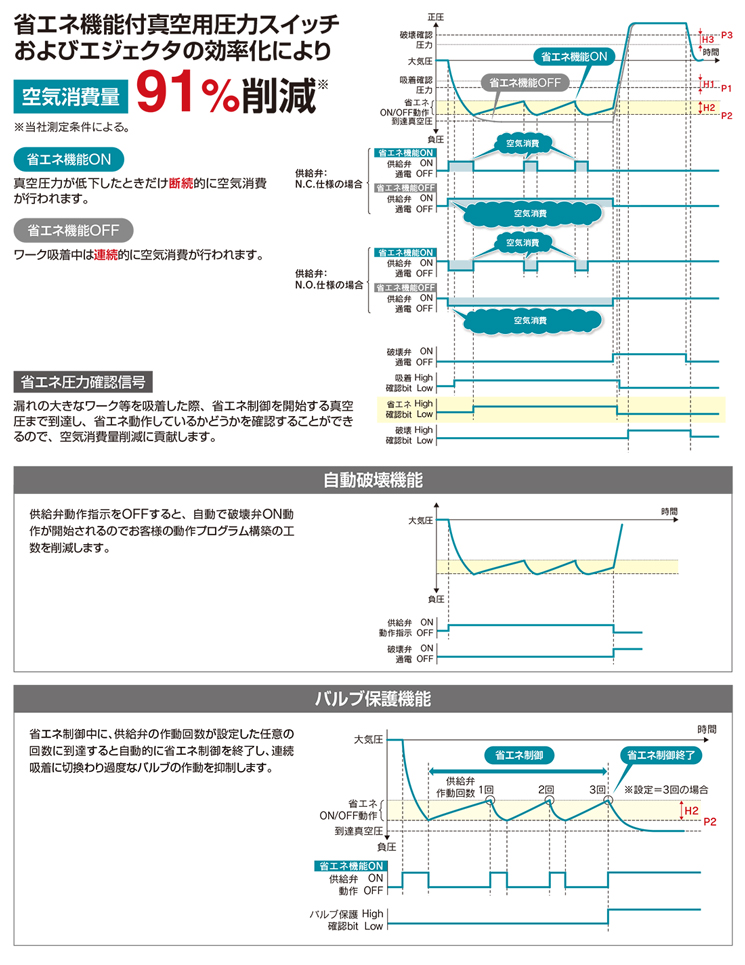

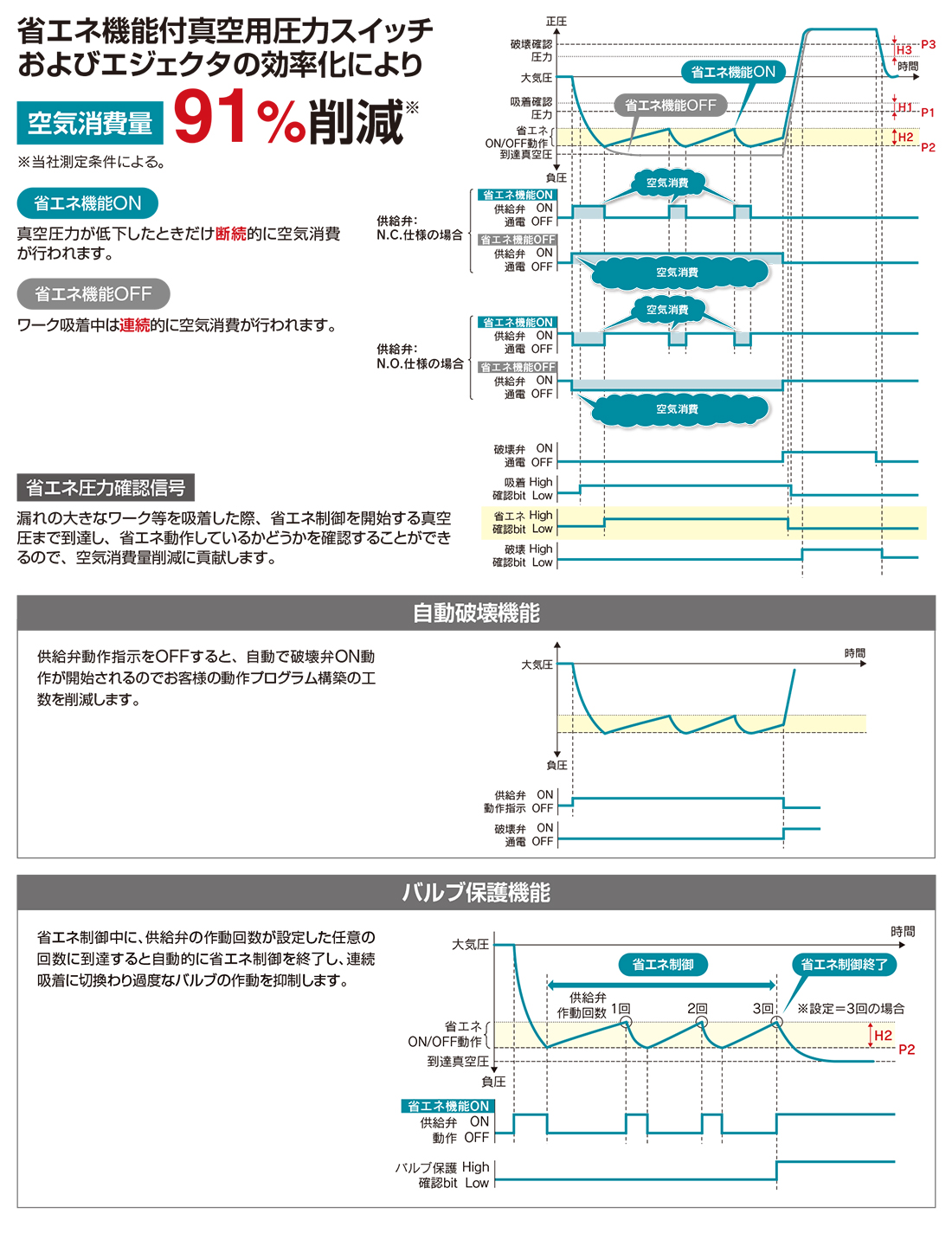

省エネ（ZL3、ZL6）

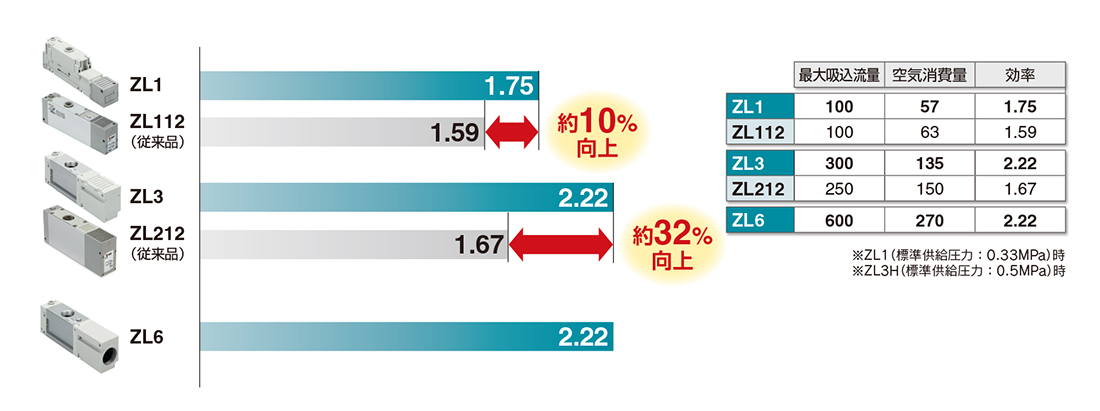

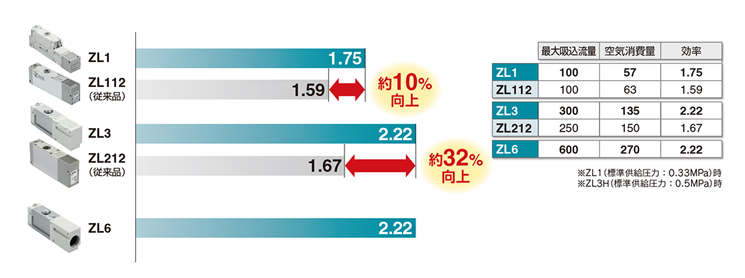

高効率（吸込流量÷空気消費量）（ZL1、ZL3、ZL6）

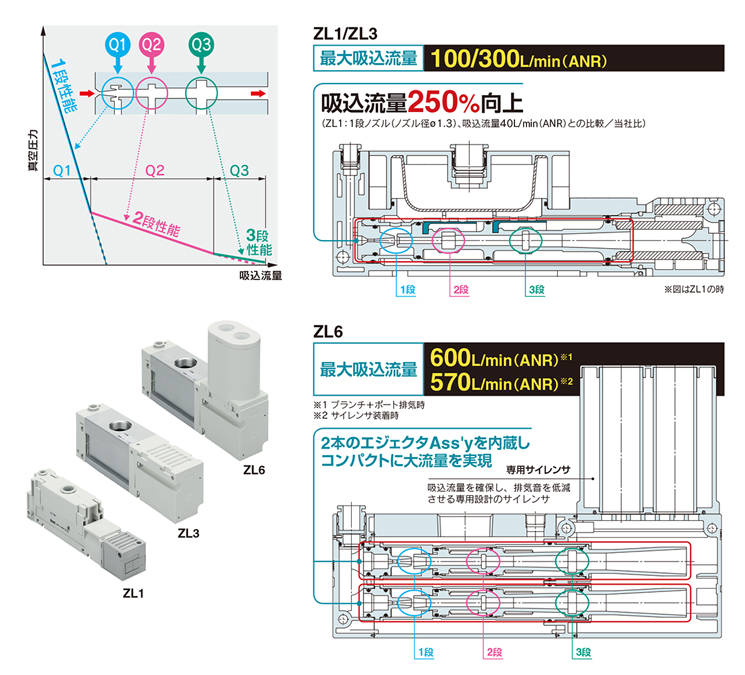

3段ディフューザ構造（ZL1、ZL3、ZL6）

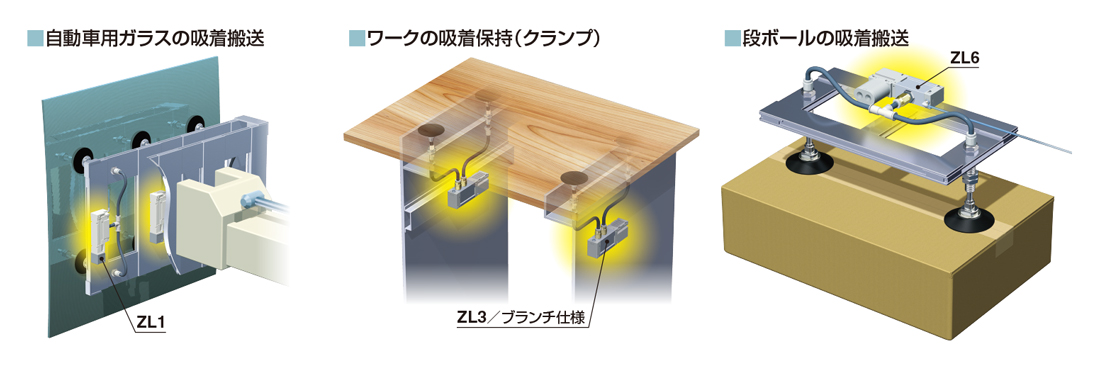

アプリケーション

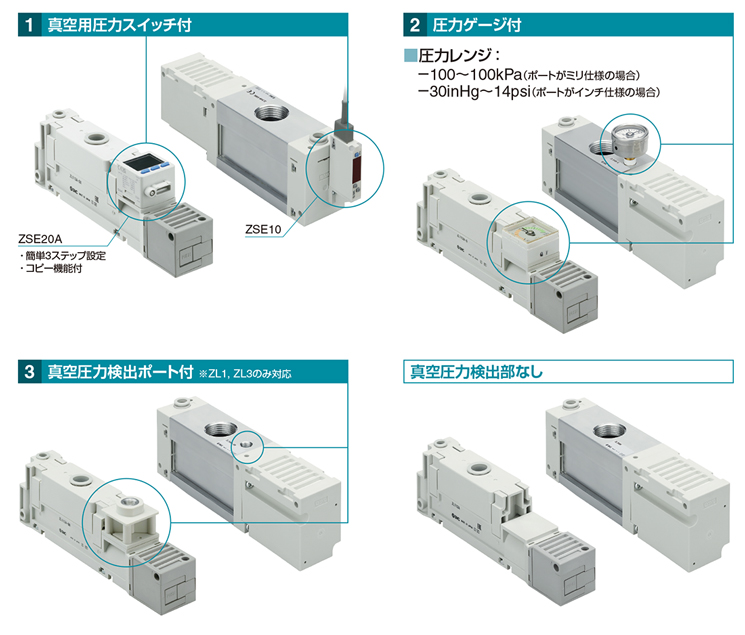

豊富な真空圧力検出部（ZL1、ZL3、ZL6）

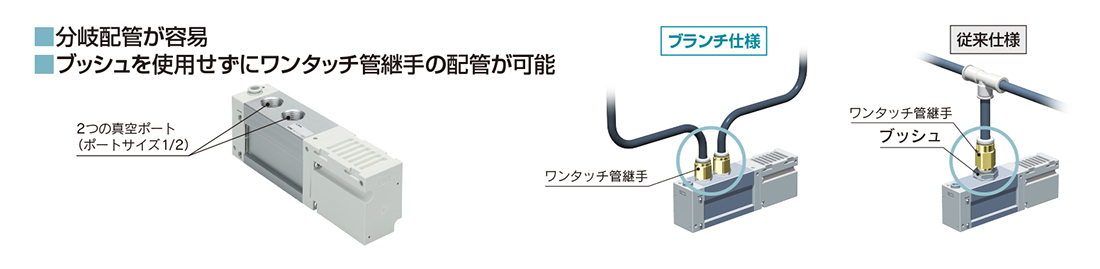

真空ポート：ブランチ仕様の選択が可能（ZL3、ZL6）
標準供給圧力：0.35MPa仕様を追加 (ZL3、ZL6)
供給圧力の低圧力化に対応
IO-LINLK対応 真空圧力スイッチ (ZL3、ZL6)

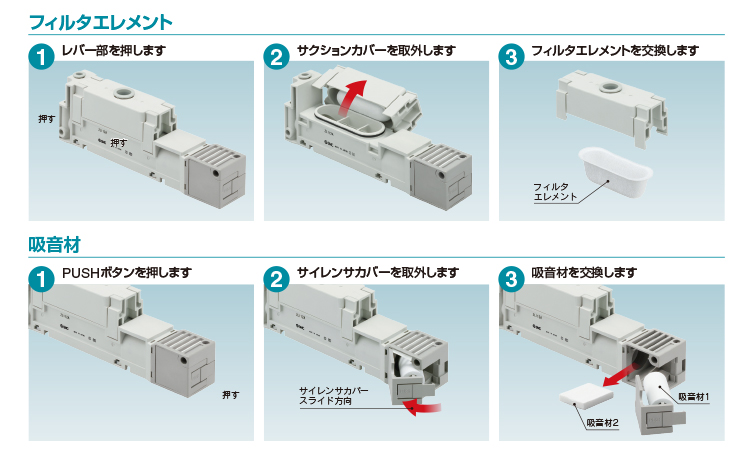

工具不要！メンテナンス工数を削減（ZL1）

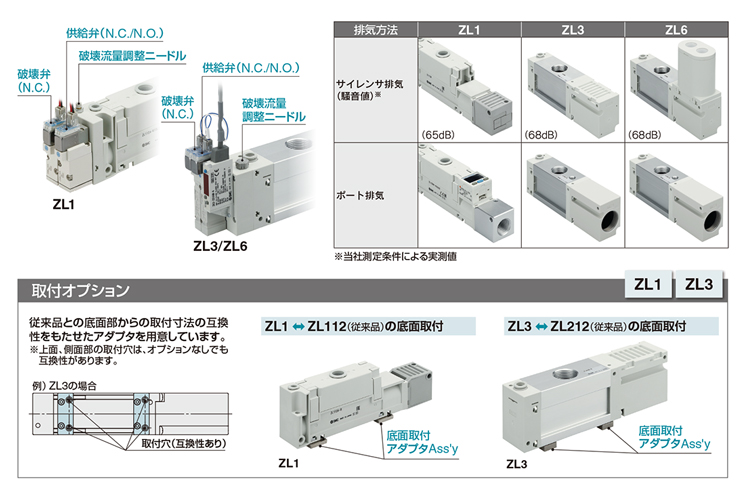

供給弁／破壊弁 2種類の排気方法
バリエーション
