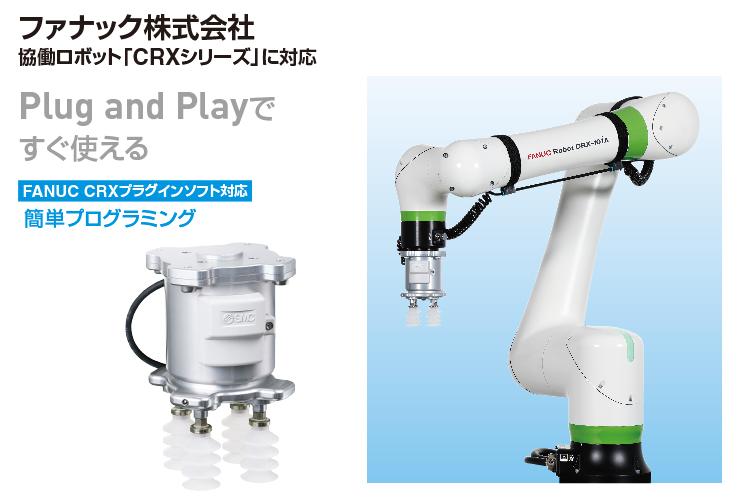

協働ロボット用グリッパ

協働ロボット用真空グリッパ ZXP7□21-X1
for ファナック、CRXシリーズ

    ・Plug and Playですぐ使える
    ・FANUC CRXプラグインソフト対応
    ・圧縮エア供給チューブ1本、電気配線M8コネクタを接続するだけで動作可能
    ・真空エジェクタ、エア供給弁・破壊弁、圧力センサ、パッドを一体化
    ・取付規格:ISO9409-1-50-4-M6準拠
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

  • 協働ロボット用真空グリッパ ZXP7□21-X1
    for ファナック、CRXシリーズ
    取扱説明書
    シリーズ 検索結果を表示
    ZXP7□21-X1検索結果を表示
シリーズパッド形状パッド径吸込流量
[L/min(ANR)]
空気消費量
[L/min(ANR)]
ZXP7□21-X1平形
平形リブ付
べロウ形
薄形
多段べロウ形
2.5段べロウ形
5.5段べロウ形
φ8~φ321757

製品特長

協働ロボット用真空グリッパ

圧縮エア供給チューブ1本、電気配線M8コネクタを接続するだけで動作可能

真空エジェクタ、エア供給弁・破壊弁、圧力センサ、パッドを一体化

取付規格:ISO9409-1-50-4-M6準拠

FANUC CRXプラグインソフト対応

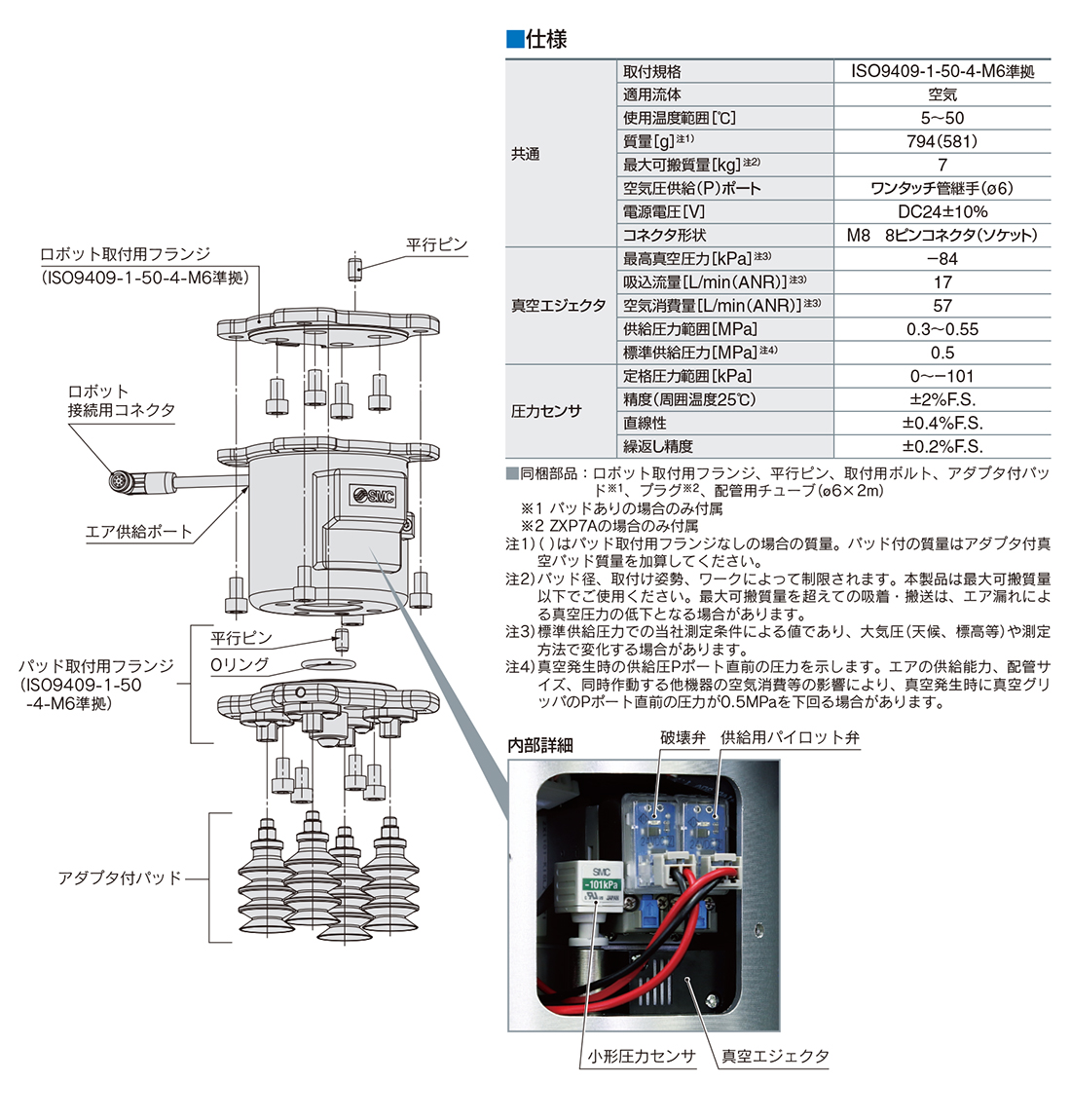

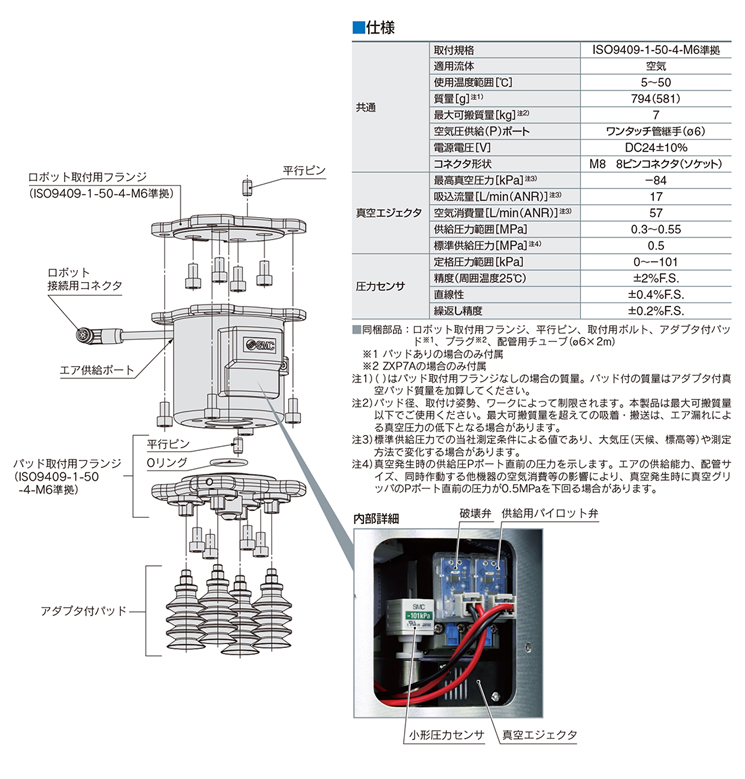

機器構成

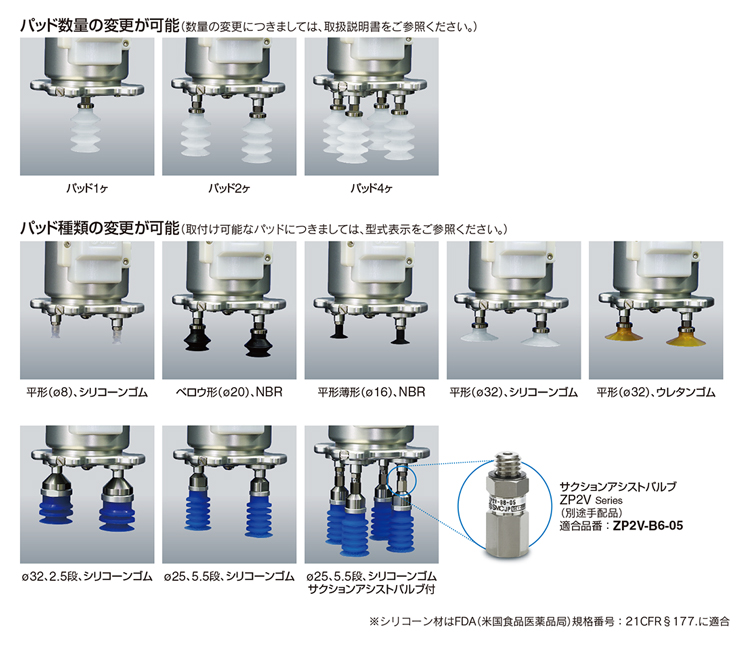

パッドバリエーション例

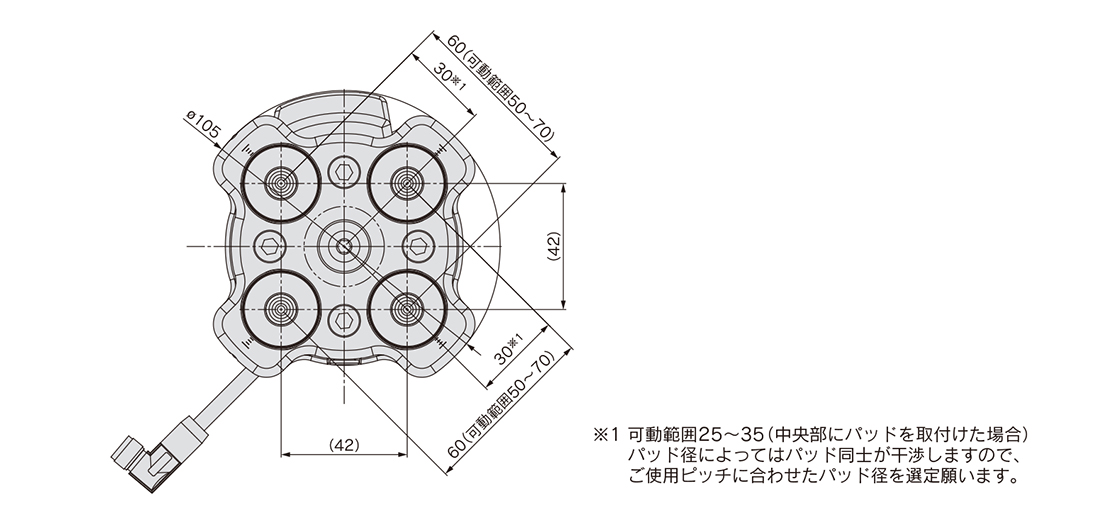

パッドのピッチ変更可能

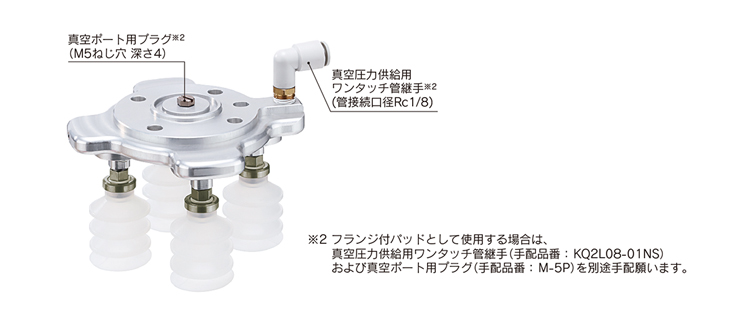

フランジ付パッド単体で使用可能(真空源が外部にある場合)

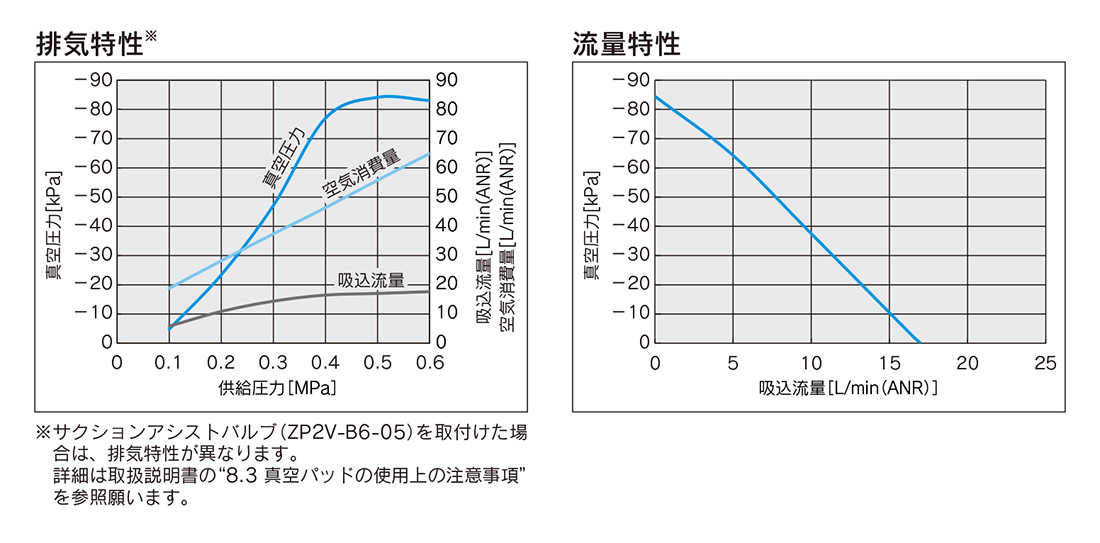

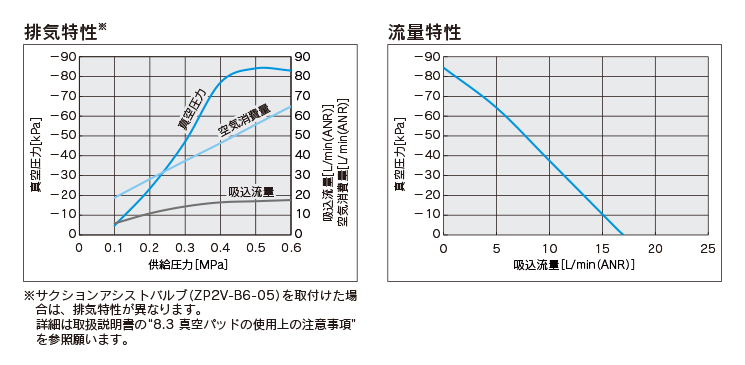

機種選定

外形寸法図

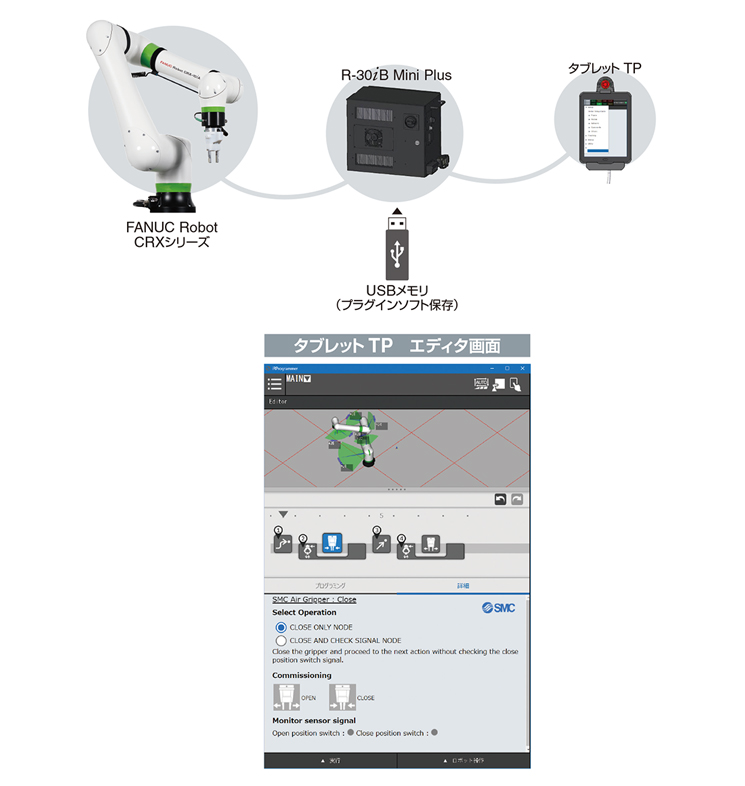

FANUC CRXプラグインソフト対応

簡単なプログラミング

SMC製真空グリッパユニットのソフトをプラグインとして追加することで、専用の設定画面を表示したり、専用命令を実行できます。
SMCから提供するCRXプラグインソフトを保存したUSBメモリを制御装置に差込み簡単にインストールが可能です。
※CRXプラグインソフトはSMCホームページよりダウンロードして、お手持ちのUSBメモリに保存してください。
