協働ロボット用グリッパ

協働ロボット用マグネットグリッパ MHM-X7400A-TM
for オムロン、TECHMAN ROBOT Inc. TMシリーズ

    ・Plug and Playですぐ使える
     TMComponent対応 簡単プログラミング
    ・磁石で重量物を吸着・保持が可能
    ・穴あき、凹凸および複雑な形状ワークに対応
    ・コンパクトで高保持力
     保持力最大200N(ø25、ワーク厚さ6mm時)
    ・エア遮断時もワークの保持が可能
    ・エア供給チューブ1本、電気配線M8コネクタを接続するだけで動作可能
    ・ソレノイドバルブ、オートスイッチ、ピストン速度調整機構を一体化
  • 協働ロボット用マグネットグリッパ MHM-X7400A-TM
    for オムロン、TECHMAN ROBOT Inc. TMシリーズ
    取扱説明書
    シリーズ 検索結果を表示
    MHM-X7400A-TM検索結果を表示
シリーズ最大保持力 N(ワーク厚さmm)
MHM-X7400A-TM160(2)
200(6)

製品特長

協働ロボット用マグネットグリッパ

磁石で重量物を吸着・保持が可能

穴あき、凹凸および複雑な形状ワークに対応

コンパクトで高保持力 保持力最大200N(ø25、ワーク厚さ6mm時)

エア遮断時もワークの保持が可能

エア供給チューブ1本、電気配線M8コネクタを接続するだけで動作可能

ソレノイドバルブ、オートスイッチ、ピストン速度調整機構を一体化

TMComponent対応

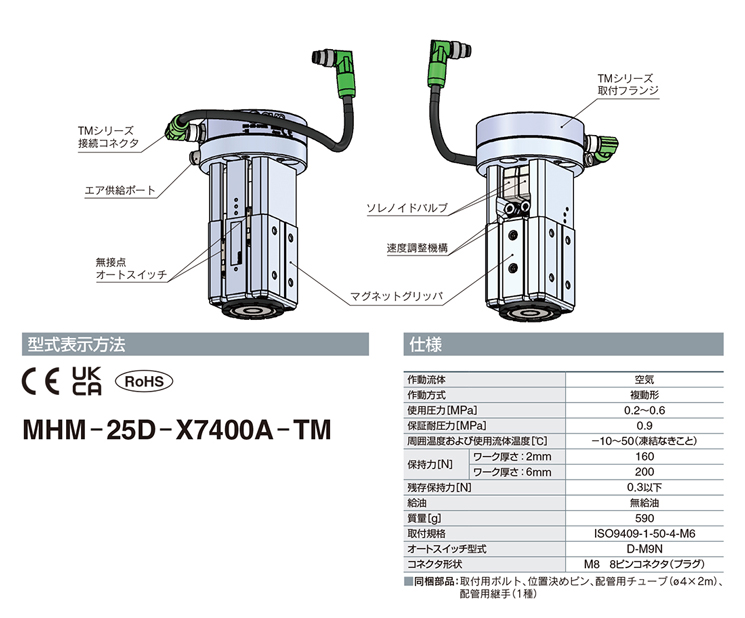

機器構成

特性

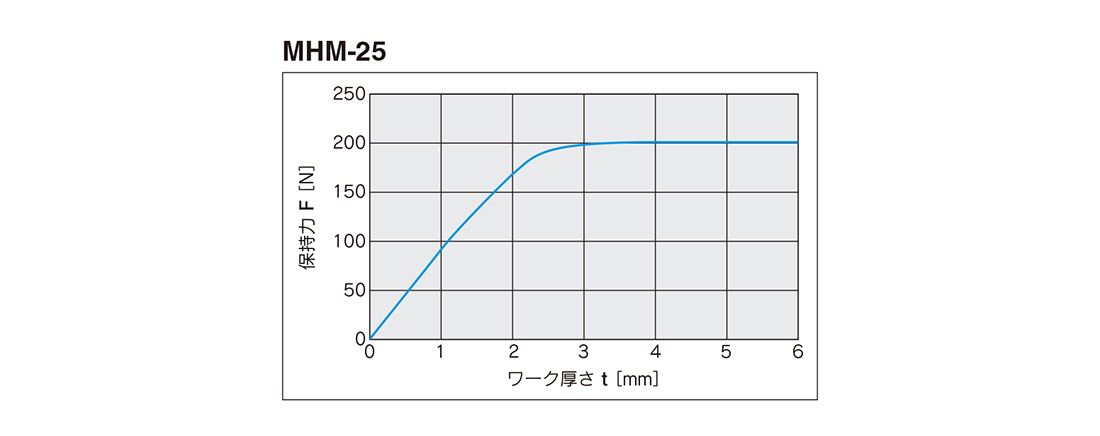

保持力

保持力グラフは、低炭素鋼平板の理論保持力です。保持力はワーク材質、形状等により変化しますので選定結果を目安(参考値)とし、実際に吸着試験を行ってご確認ください。

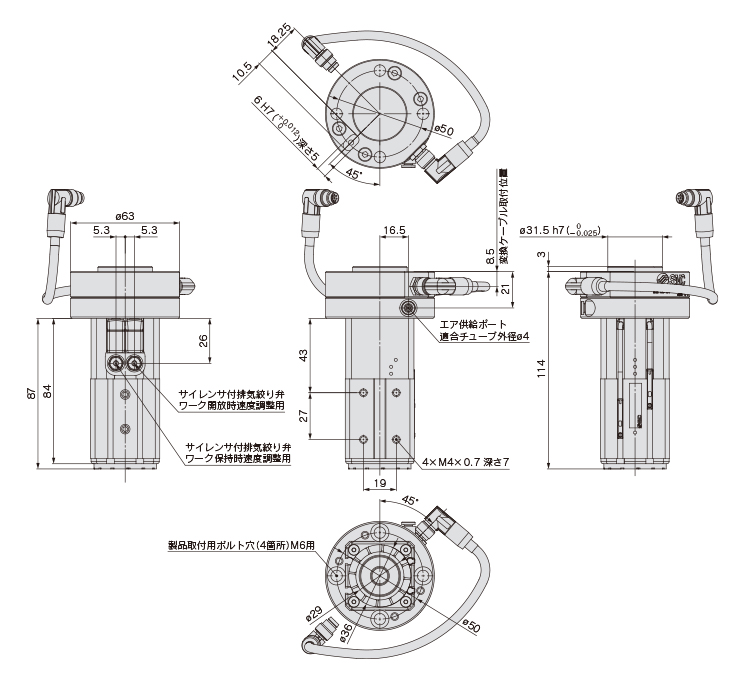

外形寸法図

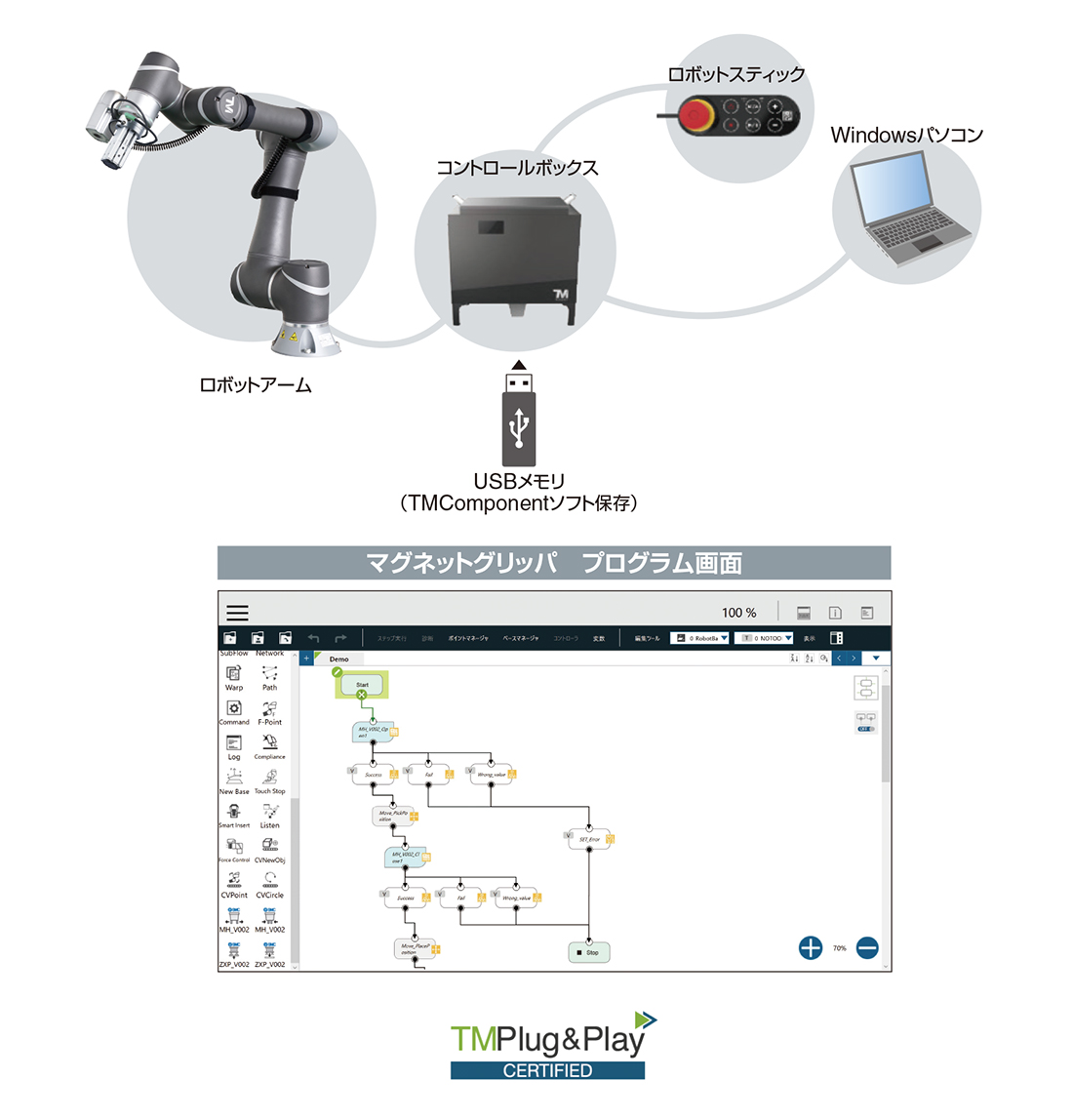

TMComponent対応

簡単なプログラミング

オムロン株式会社、TECHMAN ROBOT Inc. 認証済専用ソフトTMComponentを使い、専用ソフトウェアツール「TMflow」を搭載したコントロールボックスもしくはWindowsベースのコンピュータでグラフィカルフローチャートを使用して各種動作、センサ信号を簡単に組込むことが可能。
TMComponentソフトウェアパッケージを保存したUSBメモリをコントロールボックスもしくはWindowsベースのコンピュータに差込み簡単にソフトのインストールが可能。
※TMComponentソフトウェアパッケージはSMCホームページよりダウンロードして、お手持ちのUSBメモリに保存してください。
