サーモチラー(循環液温調装置)

サーモチラー/レーザ用デュアルタイプ HRL

    ・1台のチラーで2系統を個別に温調可能
    ・省スペース/省配線
     設置面積22%削減
     電源系統:1系統でOK
    ・省エネルギー
     省エネ 消費電力30%削減
    ・タッチパネルを採用
    ・電源:三相AC200V(50Hz)
        三相AC200~230V(60Hz)
        三相AC380〜415V(50/60Hz)
        三相AC460~480V(60Hz)
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

  • サーモチラー/レーザ用デュアルタイプ HRL
    取扱説明書
    シリーズ 冷却能力 検索結果を表示
    HRL100
    HRL200
    HRL300
    HRL400
    CH1:9kw,19kW,26kW,37kW
    CH2:1.0kW(最大1.5kW)
    検索結果を表示
  • サーモチラー/レーザ用デュアルタイプ HRL
    自己宣言書
    シリーズ 冷却能力 検索結果を表示
    HRL100
    HRL200
    HRL300
    HRL400
    CH1:9kw,19kW,26kW,37kW
    CH2:1.0kW(最大1.5kW)
    検索結果を表示
シリーズ設定温度
範囲
冷却能力温度
安定性
冷却方式循環液
HRL100
HRL200
HRL300
HRL400
CH1:15~25℃
CH2:20~40℃
CH1:9kw,19kW,26kW,37kW
CH2:1.0kW(最大1.5kW)
CH1:±0.1
CH2:±0.5
空冷冷凍式
水冷冷凍式
CH1:清水
CH2:清水、脱イオン水(純水)

製品特長

1台のチラーで2系統を個別に温調可能

省スペース/省配線

  • 省スペース

    シングルチラー(HRSH200)と同サイズで2系統を個別に温調

  • 省配線/省工数

    電源1 系統の配線で2 系統の温調が可能/配線工数削減

省エネ

●インバータ制御を採用
冷凍機、ファン、ポンプ各々のモータ回転数をお客様装置側負荷に応じてインバータ制御

●ヒータなしで循環液の加熱が可能(フロー図の膨張弁Bホットガス回路)

1つの冷凍機で2つの冷凍回路を制御

温度安定性 ±0.1℃(CH1)負荷安定時

インバータ冷凍機、インバータファン、電子膨張弁の同時制御により、熱負荷変動時にも高い温度安定性を実現

循環液ポンプの動作モードを選択可能

タッチパネルでポンプの運転モードを選択可能です。

ポンプのメンテナンス工数を削減

メカニカルシールレスタイプのポンプを2チャンネルとも採用
循環液の外部もれがないため、ポンプの液もれ点検、メカニカルシールの定期交換が不要

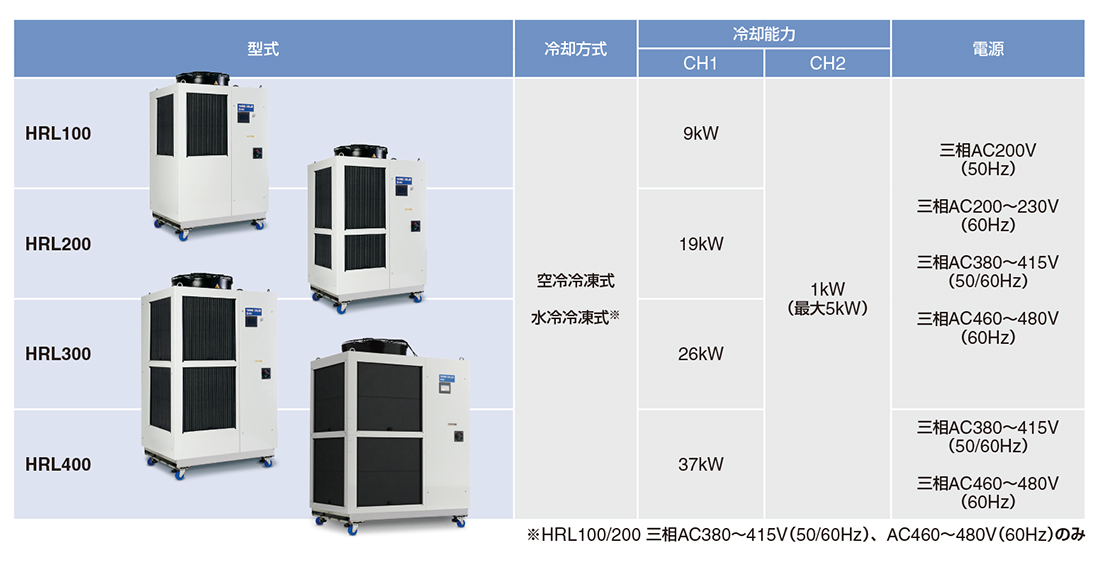

バリエーション

要望の多いオプションを標準装備

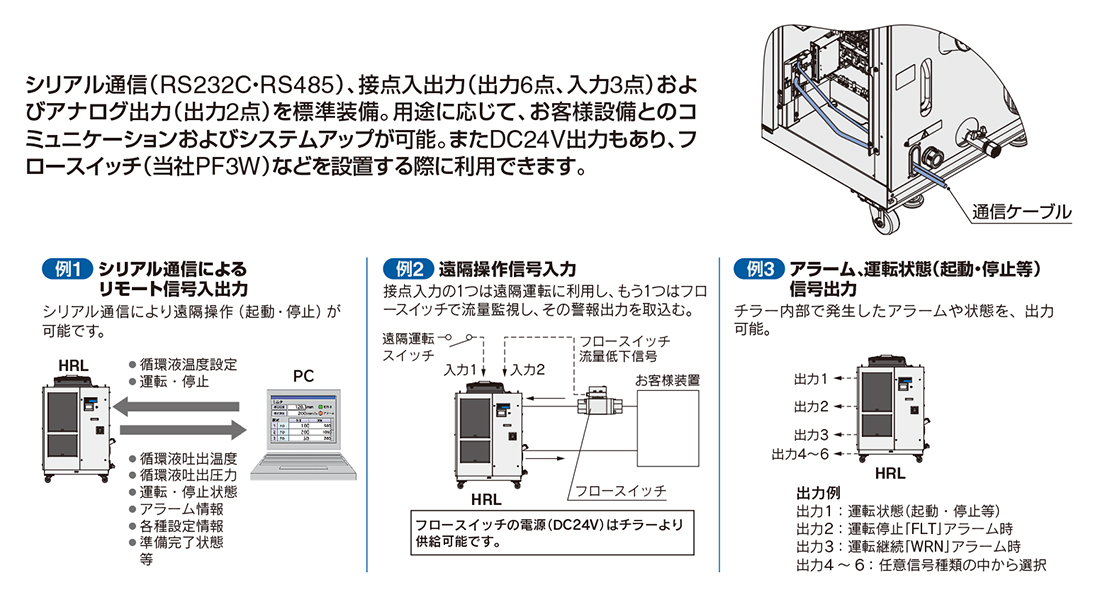

通信機能

タッチパネルを採用

グローバル供給体制

安心のサービス

ご購入の前も後も、万全のサービス体制

詳細はこちら
詳細はこちら
