電子式圧力スイッチ/センサ(センサ・アンプ一体型)

2色表示式高精度デジタル圧力スイッチ ZSE30A(F)/ISE30A

    ・ワンタッチ管継手付(ストレート、エルボ)
    ・省スペース、縦横密着設置可能。
    ・表示値微調整機能付。
    ・最大10台まで同時コピー可能。

    ※ZSE30A(F)/ISE30Aシリーズは新タイプのZSE20(F)/ISE20
     およびZSE20A(F)/ISE20Aにモデルチェンジしました。
    ▶詳細はこちら
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

  • 2色表示式高精度デジタル圧力スイッチ ZSE30A(F)/ISE30A
    取扱説明書
    シリーズ 種類 検索結果を表示
    ZSE30AF連成圧検索結果を表示
    ZSE30A真空圧検索結果を表示
    ISE30A正圧検索結果を表示
  • 2色表示式高精度デジタル圧力スイッチ ZSE30A(F)/ISE30A
    自己宣言書
    シリーズ 種類 検索結果を表示
    ZSE30AF連成圧検索結果を表示
    ZSE30A真空圧検索結果を表示
    ISE30A正圧検索結果を表示
シリーズ種類定格圧力範囲
ZSE30AF連成圧-100.0~100.0kPa
ZSE30A真空圧0.0~-101.0kPa
ISE30A正圧-0.100~1.000MPa

製品特長

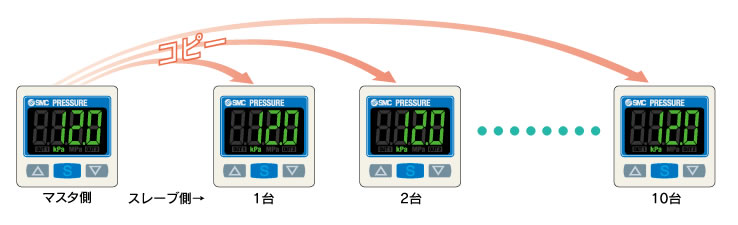

■最大10台まで同時コピー可能。

マスタ側センサの設定値をスレーブ側センサへコピーできます。
・設定工数削減
・設定値の入力ミスを低減

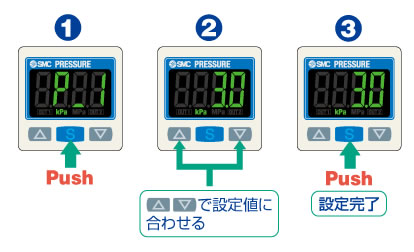

■3ステップ設定

長寿命でメンテナンス工数1/3以下。

最大作動回数の飛躍的な増加により、交換回数を削減。 ランニングコストの軽減を実現。

■その他の特長

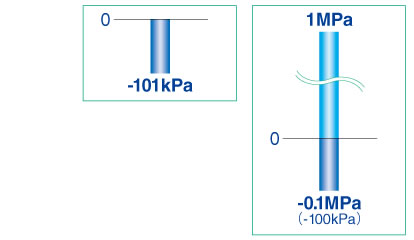

真空レンジを追加。
定格圧力範囲:0.0~-101.0kPa
正圧タイプの圧力範囲を
真空域まで拡大。

定格圧力範囲:-0.100~1.000MPa
2出力を追加。
NPNまたはPNPオープンコレクタ2出力
NPNまたはPNPオープンコレクタ1出力+アナログ出力
(1~5Vまたは4~20mA)

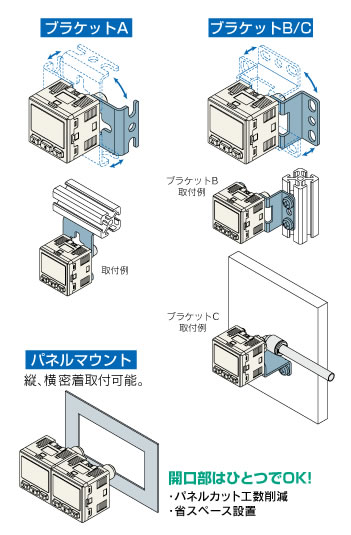

■取付方法

ブラケット形状を変更。4方向からの取付が可能。

■ワンタッチ管継手の交換が可能

クリップ式のため継手の取外しが容易にできます。
継手種類、サイズの変更が可能です。

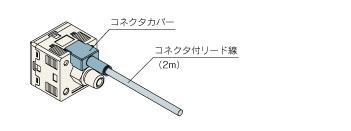

■リード線

コネクタカバーを追加。

■4桁表示

4桁表示のため、表示値が読み取り易くなりました。

■キーロック中でも設定値の確認が可能

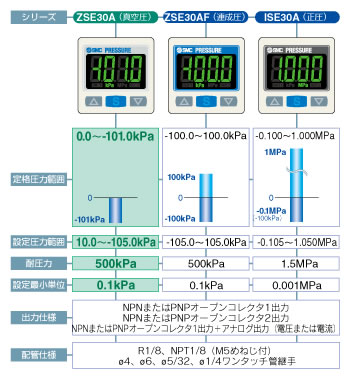

■シリーズ

4桁表示のため、表示値が読み取り易くなりました。

■その他の追加機能

暗証番号設定機能

キーロック時は特定の管理者以外操作できないようにする機能です。

省電力機能

表示を消灯することで消費電力を抑えます。
(消費電力Max.20%削減)

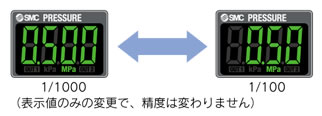

分解能切換機能

表示値のちらつきを抑えます。

MPa/kPa切換機能

真空圧用、連成圧用、正圧用の表示単位をMPa
またはkPaに統一することができます。
