圧力スイッチ

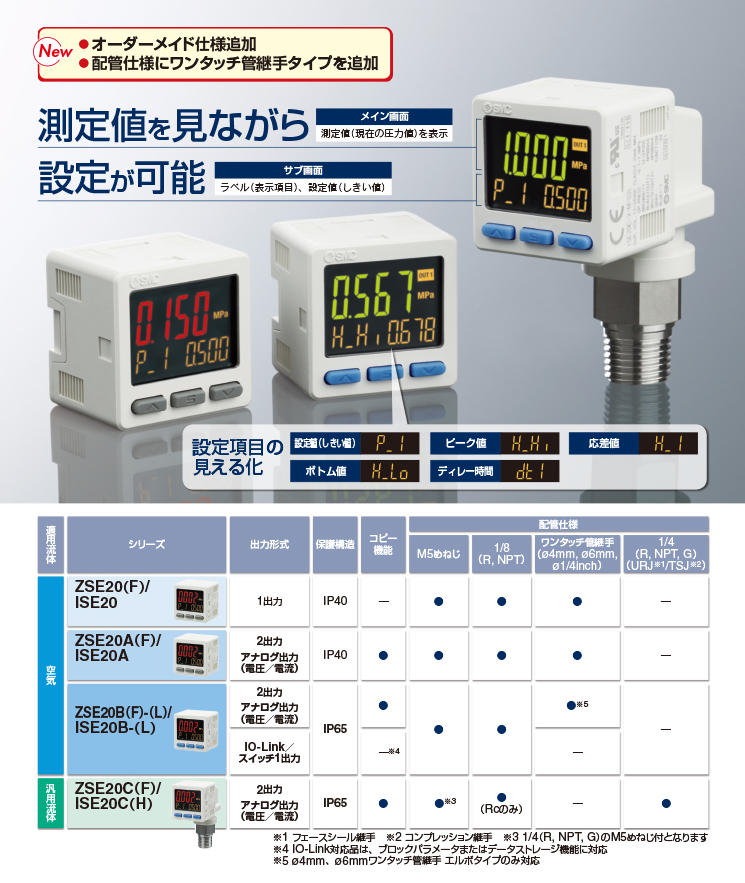

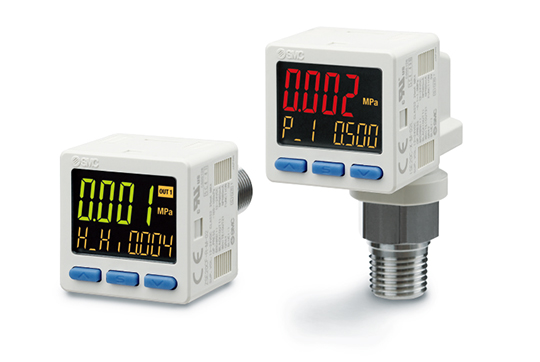

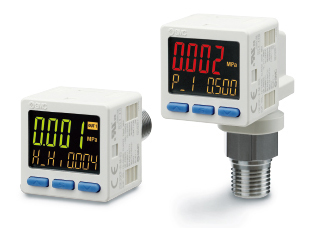

3画面高精度デジタル圧力スイッチ ZSE20□(F)-X2/ISE20□-X2/ZSE20C(F)/ISE20C(H)
シリーズ | 出力形式 | 種類 | 定格圧力範囲 | 保護構造 |
---|---|---|---|---|
ZSE20(F)-X2 ISE20-X2 | 1出力 | 連成圧 真空圧 正圧 | −100.0~100.0kPa 0.0~−101.0kPa −0.100~1.000MPa | IP40 |
ZSE20A(F)-X2 ISE20A-X2 | 2出力 アナログ出力 (電圧/電流) | 連成圧 真空圧 正圧 | −100.0~100.0kPa 0.0~−101.0kPa −0.100~1.000MPa | IP40 |
ZSE20B(F)-X2 ISE20B-X2 | 2出力 アナログ出力 (電圧/電流) | 連成圧 真空圧 正圧 | −100.0~100.0kPa 0.0~−101.0kPa −0.100~1.000MPa | IP65 |
ZSE20C(F) ISE20C(H) | 2出力 アナログ出力 (電圧/電流) | 連成圧 真空圧 正圧 | −100.0~100.0kPa 0.0~−101.0kPa −0.100~1.000MPa −0.100~2.000MPa | IP65 |
製品特長
■ディレー時間最速1.5ms※以下
※1.5ms以下, 20ms、100ms、500ms、1000ms、2000ms、5000msから選択

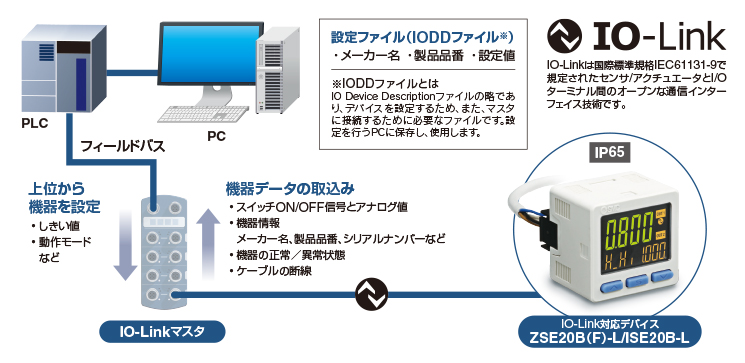

■IO-Link対応 ZSE20B(F)-L/ISE20B-L
稼働状況・機器状態を可視化し、通信により遠隔監視・遠隔操作が可能

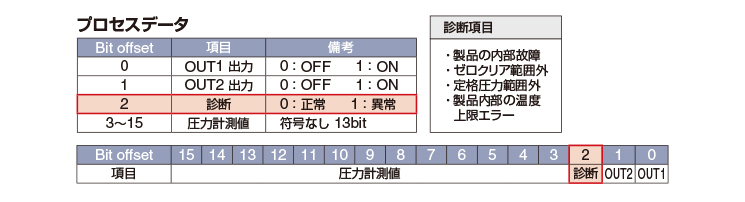

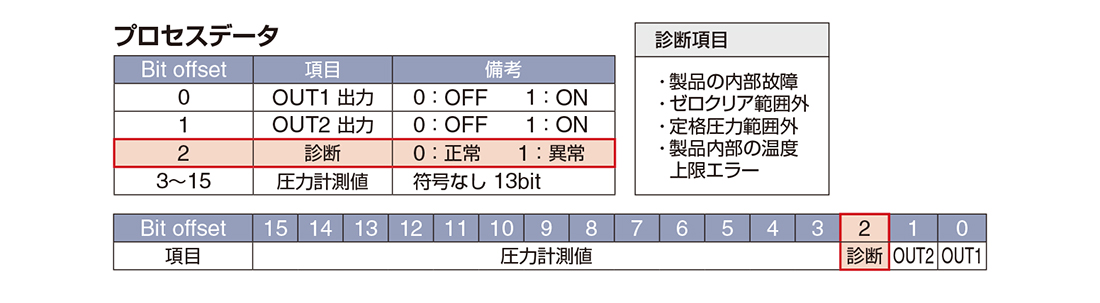

プロセスデータ内に診断ビットを実装
サイクリック(周期)データのプロセスデータ内の診断ビットにより、機器の異常状態の把握が容易です。
サイクリック(周期)データで機器状態の異常をリアルタイムに把握し、非サイクリック(非周期)データで詳細な異常内容を監視することが可能です。

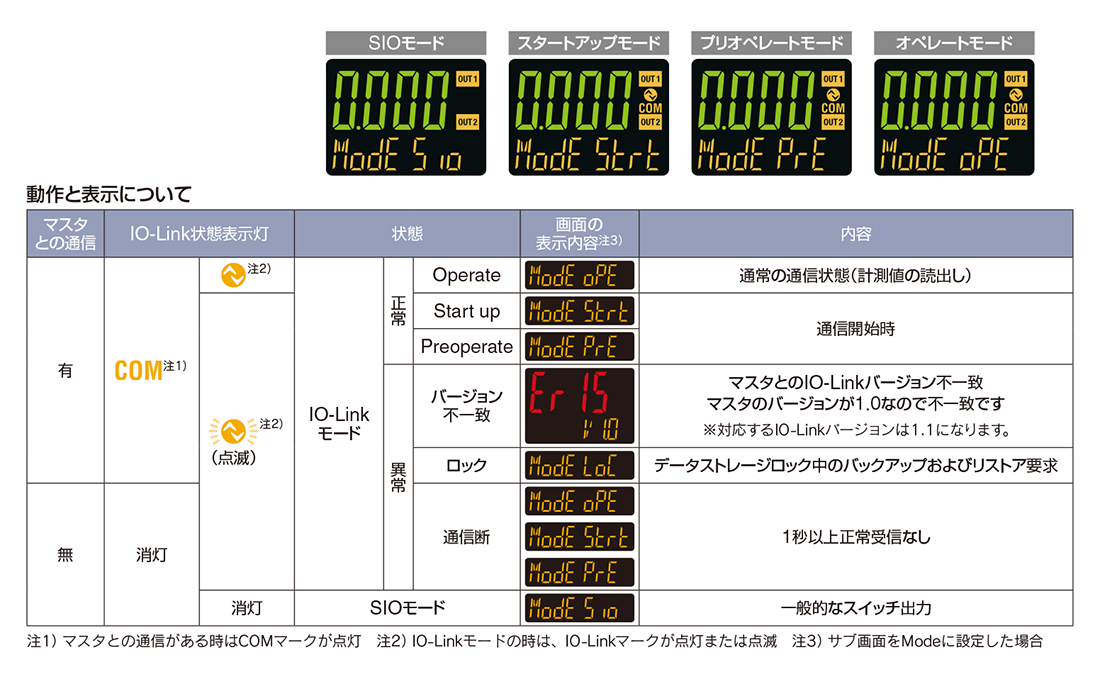

表示機能
出力の通信状態や通信データの有無を表示します。
■汎用流体用 ZSE20C(F)/ISE20C(H)
●ステンレスダイヤフラム採用
オイルレス(1重ダイヤフラム構造)
センサ部:SUS630, 継手部:SUS304
センサ部、継手部 SUS316L も対応可能

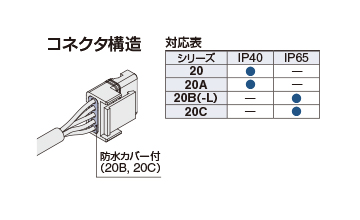

●保護構造:IP65
●リーク量
1×10-10Pa・m3/s 〈フェースシール、コンプレッション継手〉
1×10-5Pa・m3/s 〈ねじ込みタイプ(R,Rc,NPT,G)〉
●ノングリース仕様
※ノングリース仕様とは接流体部へのグリース塗布を意図的に行わないものです。

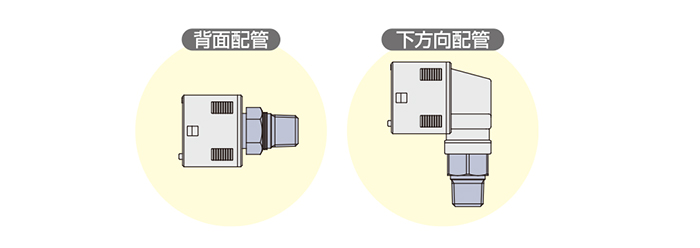

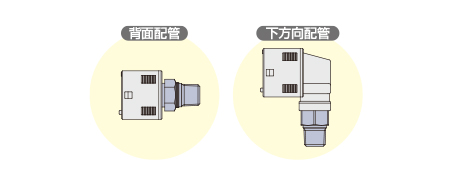

●2方向から配管可能
●センサ部、継手部は溶接構造。

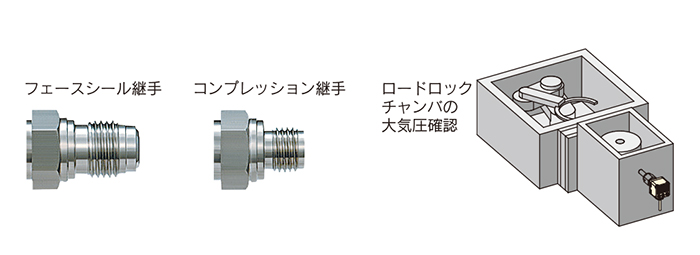

フェースシール、コンプレッション継手の選択が可能。

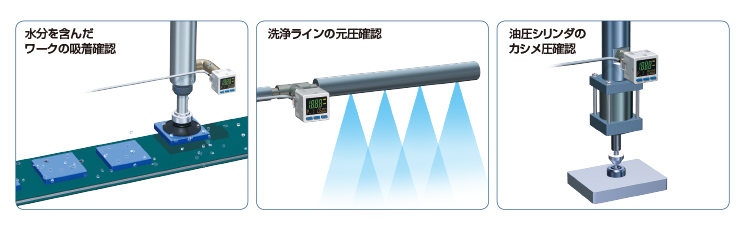

●適用流体例
- 水
- 油圧作動油(JIS-K2213)
- シリコンオイル
- 潤滑油
- フルオロカーボン
- アルゴン
- 二酸化炭素
- ドレイン含空気
- 窒素
