SIユニット
シリアル伝送システム EX600
| シリーズ | 保護構造 | 通信プロトコル※ | 適用バルブ |
|---|---|---|---|
| EX600 | IP67 | PROFIBUS DP DeviceNet™ CC-Link EtherNet/IP™ EtherNet/IP™ IO-Linkユニット対応 EtherCAT EtherCAT IO-Linkユニット対応 PROFINET PROFINET IO-Linkユニット対応 MRP（PROFINET）（オーダーメイド） Ethernet POWERLINK（オーダーメイド） Modbus TCP（オーダーメイド） CC-Link IE Field（オーダーメイド） EtherNet/IP™ IO-Linkマスタ対応（オーダーメイド） | SY3000，5000，7000（プラグイン） JSY1000，3000，5000 SV1000，2000，3000 VQC1000，2000，4000，5000 S0700（IP40） |
製品特長
デジタル入出力、アナログ入出力、IO-Linkユニットに対応
IO-Link
IO-Linkは国際規格IEC61131-9で規定されたセンサ・アクチュエータ用通信技術です。
IO-Linkユニットとデバイスを1対1で通信接続し、ON/OFF信号やセンサ計測値などの制御データだけでなく、製造メーカー名や製品品番などのデバイス情報、パラメータ、診断データを送受信します。
センサや設備の状態監視や異常検知を可能にし、立上げ工数削減や最短復旧、予防・予知保全に貢献します。
IO-Linkシステム構成
IO-Linkインターフェース
IO-Linkユニットとデバイスの接続部をポートと呼び、各ポートはデジタル通信を行う「IO-Linkモード」と、従来の接点入出力の「標準I/Oモード」とを切り替えることができます。
センサ用とアクチュエータ用と2種類の電源供給方法があります。
IO-Linkユニット
・デジタル／アナログ／IO-Linkユニットとの連結接続が可能
最大9つのIO-Linkユニットを連結可能（IO-Link接続可能台数36台）
デジタルユニット、アナログユニット、IO-Linkユニットを混在して最大9連まで順不同で連結可能です。
・ポートクラスAとポートクラスBの両方に対応
・PC（設定ツール）からデータアクセス可能
・診断機能
上位通信からの診断が可能
PLCプログラムやPC（Webブラウザ）からIO-Linkユニット（ポート）診断情報を確認可能です。
PC（設定ツール）からデバイス診断情報を確認可能です。
・デバイスパラメータ設定機能、自動保存・自動書込み
上位通信からデバイスのパラメータ設定が可能
PC（設定ツール）からパラメータ設定が可能です。
PLCプログラムからも出力データやメッセージデータを使ってパラメータ設定が可能です。
EtherNet系フィールドバスの機能
PROFINET（EX600-SPN3/4）、EtherNet/IPTM（EX600-SEN3/4/7/8）、EtherCAT（EX600-SEC3/4）は下記機能に対応しています。

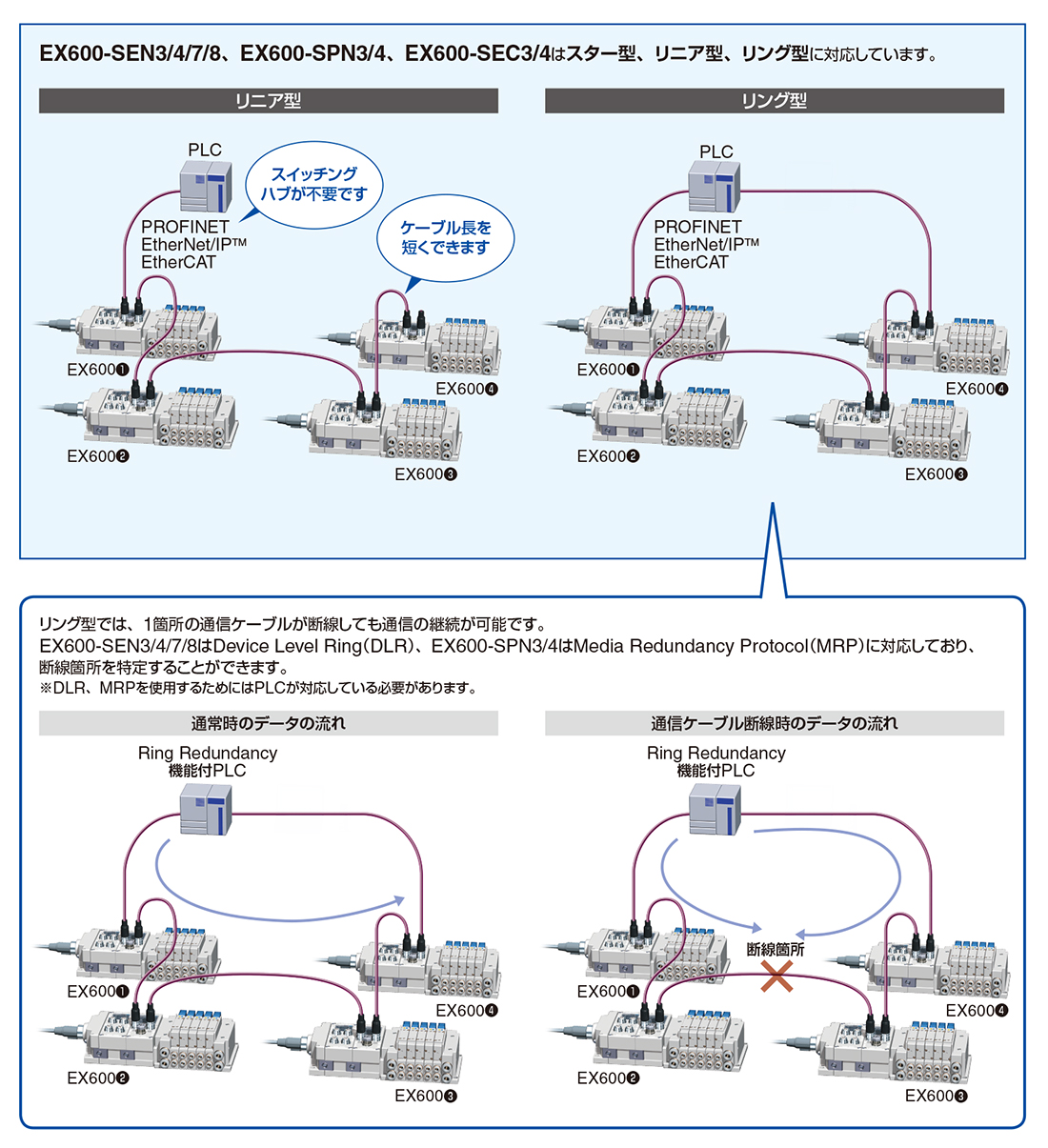

・対応トポロジー（接続形態）

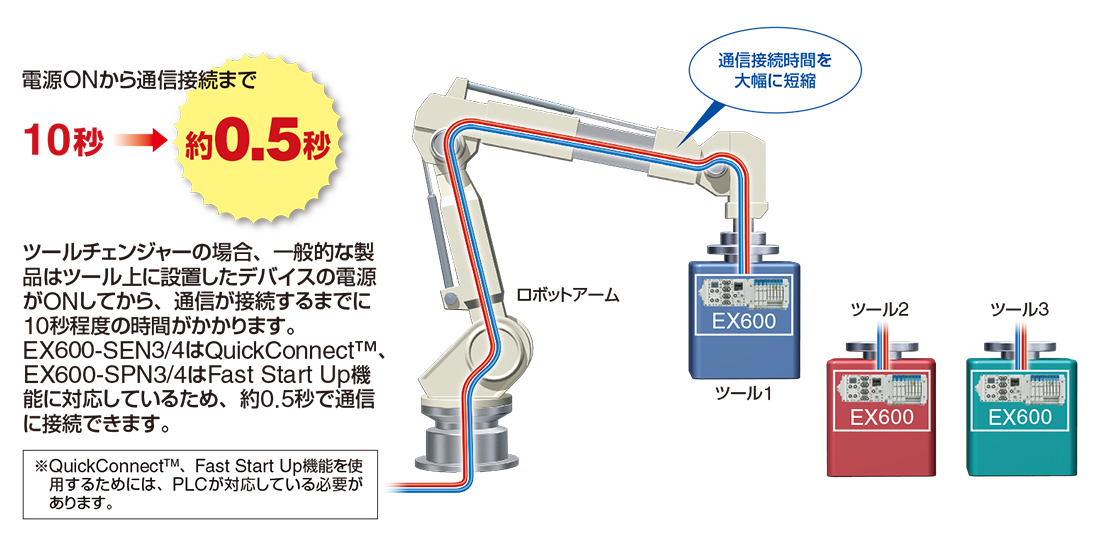

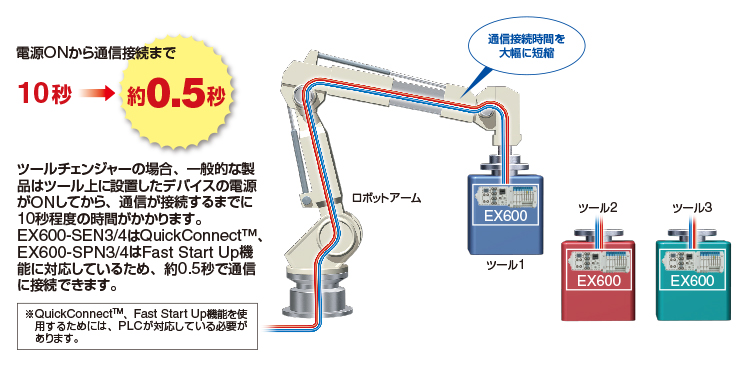

・QuickConnect™、Fast Start Up機能に対応

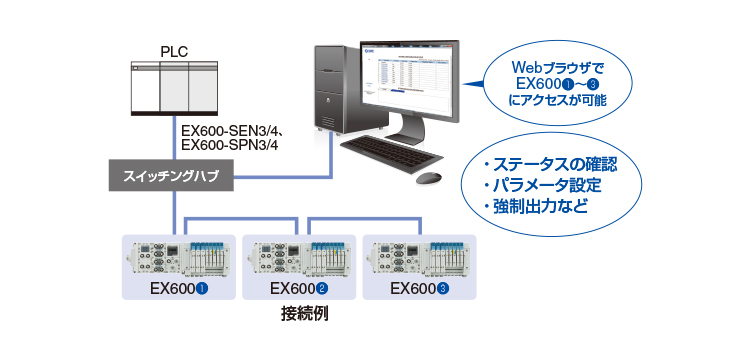

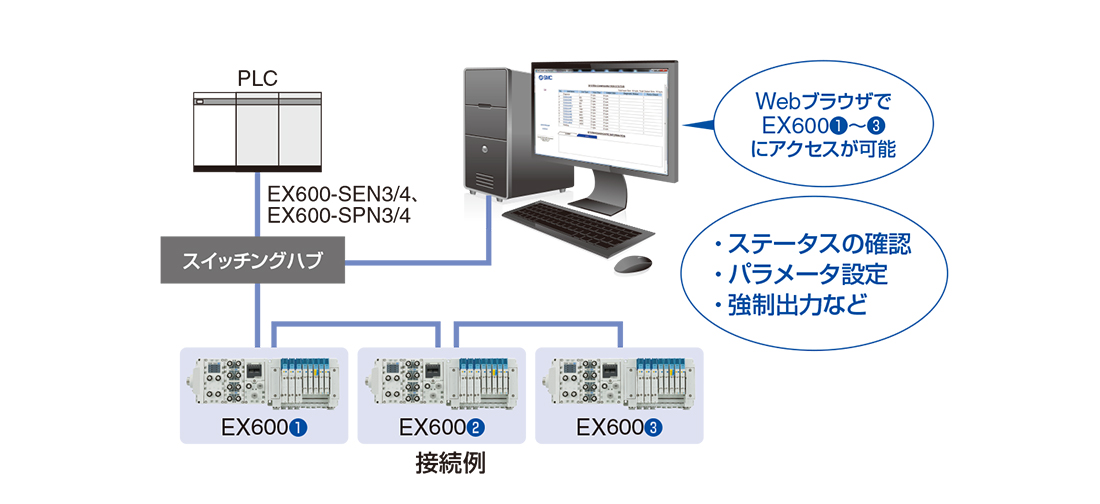

・Webサーバ機能を内蔵
EX600-SEN3/4/7/8、EX600-SPN3/4、EX600-SEC3/4はWebサーバ機能を内蔵しており、Microsoft Edgeなどの汎用Webブラウザを利用して、EX600のステータスの確認、パラメータ設定（EX600-SEN3/4/7/8、EX600-SEC3/4）、強制出力などが可能です。
設備立ち上げやメンテナンス作業を効率的に行えます。
PROFINET最新技術
System Redundancy S2
EX600-SPN3/4はSystem Redundancy S2に対応しており、プライマリーコントローラが故障しても、バックアップコントローラにより通信を継続します。
予期せぬ通信停止のトラブルを防ぐことができます。
※ System Redundancy S2を使用するためにはPLCが本機能に対応している必要があります。
