協働ロボット用真空グリッパ ZXP7□21-X1
for ファナック、CRXシリーズ

カテゴリ » 真空用機器 » 協働ロボット用グリッパ

	・Plug & Playですぐ使える・FANUC CRXプラグインソフト対応・圧縮エア供給チューブ1本、電気配線M8コネクタを　接続するだけで動作可能・真空エジェクタ、エア供給弁・破壊弁、圧力センサ、パッドを一体化・取付規格：ISO9409-1-50-4-M6準拠
	品番確認

ダウンロード CAD 取扱説明書カタログPDF

その他資料	安全上のご注意　真空用機器/共通注意事項　バリエーション/機種選定特定開発品情報　グリーン対応（RoHS）

シリーズ	パッド形状	パッド径	吸込流量［L/min(ANR)]	空気消費量［L/min(ANR)]
ZXP7□21-X1	平形平形リブ付べロウ形薄形多段べロウ形 2.5段べロウ形 5.5段べロウ形	φ8～φ32	17	57

協働ロボット用真空グリッパ ZXP7□21-X1
for ファナック、CRXシリーズ

シリーズ	ダウンロード
ZXP7□21-X1

■協働ロボット用真空グリッパ

■圧縮エア供給チューブ1本、電気配線M8コネクタを接続するだけで動作可能

■真空エジェクタ、エア供給弁・破壊弁、圧力センサ、パッドを一体化

■取付規格：ISO9409-1-50-4-M6準拠

■FANUC CRXプラグインソフト対応

■機器構成

■パッドバリエーション例

■パッドのピッチ変更可能

■フランジ付パッド単体で使用可能（真空源が外部にある場合）

■機種選定

■外形寸法図

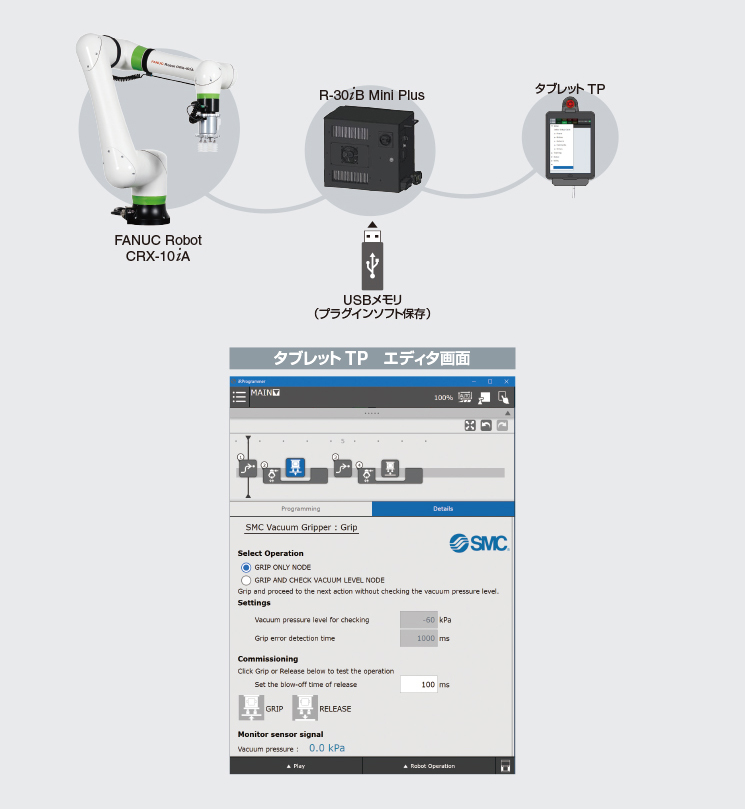

■FANUC CRXプラグインソフト対応

簡単なプログラミング

SMC製真空グリッパユニットのソフトをプラグインとして追加することで、専用の設定画面を表示したり、専用命令を実行できます。
SMCから提供するCRXプラグインソフトを保存したUSBメモリを制御装置に差込み簡単にインストールが可能です。
※CRXプラグインソフトはSMCホームページよりダウンロードして、お手持ちのUSBメモリに保存してください。
