薄形シリンダ CQ2/CDQ2 Series

New

2024/3

  • ø4, ø6, ø10を追加 [New]
  • ø4〜ø200までラインナップ
  • 全長が薄形に設計され装置のコンパクト化が実現する省スペースシリンダ。
  • 4面に小型オートスイッチ取付可能(ø6, ø10は1面、ø12〜ø25は2面)
  • オートスイッチの飛びだしがありません。
  • 軽量:5~13%低減(従来CQ2比較)
  • 2山クレビス用受金具、コンパクトフート形金具を新たに追加
  • 取付ボルト同梱、ロッド先端金具付品番を設定(別手配する手間が省けます)
  • オートスイッチ付(CDQ2シリーズ:CDQ2、CDQ2W、CDQ2K、CDQ2KW、CDQP2、CDQ2□S、CDBQ2)

製品特長

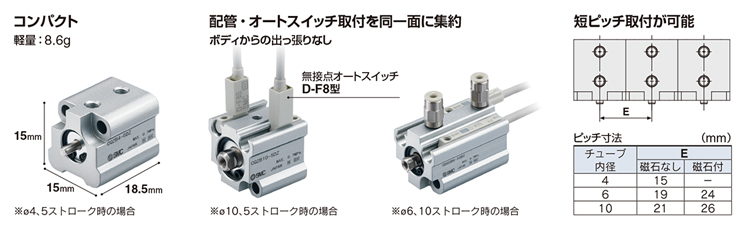

ø4, ø6, ø10を追加 New

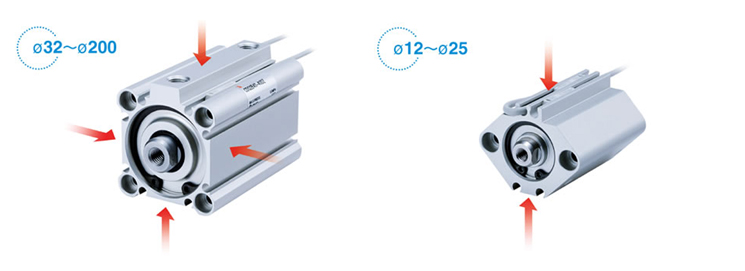

4面に小型オートスイッチの取付が可能

新ボディでさらに使いやすくリフレッシュ!

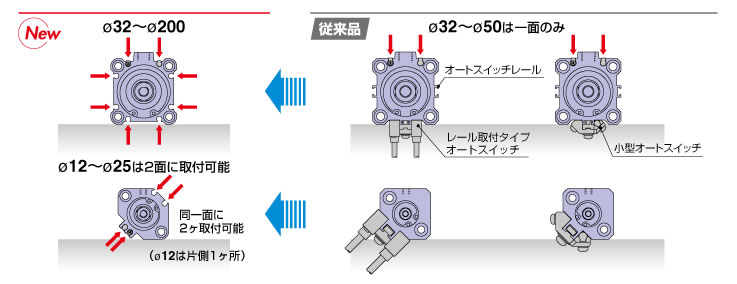

設置条件に応じて4面どの位置にもオートスイッチの取付ができます。(ø12~ø25は2面)設計の自由度が向上。

オートスイッチレールを削除 小型オートスイッチ取付用の丸溝を4面に配置。

ø200まで対応可能。

オートスイッチの飛出しがありません

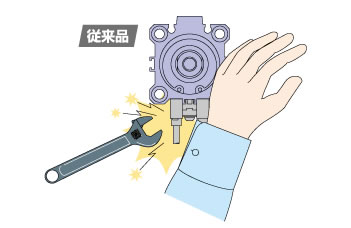

オートスイッチ破損防止 オートスイッチやレールにそでを引っかけることがない

作業性・安全性向上

オートスイッチ破損防止 オートスイッチやレールにそでを引っかけることがない

オートスイッチを装着してもシリンダの外形寸法が変わらないため、装置との干渉確認が不要です。

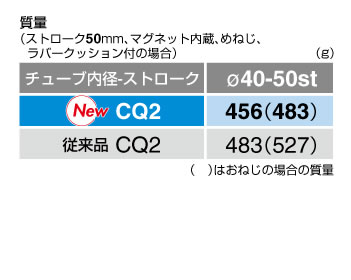

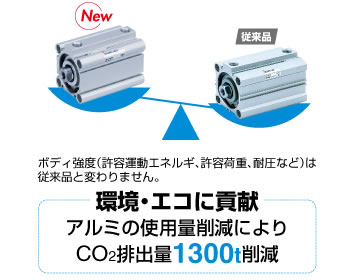

軽量

5~13%低減(従来品CQ2との比較)

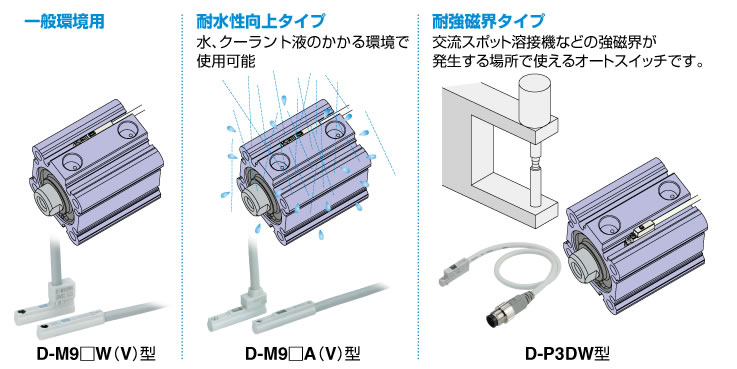

小型オートスイッチ

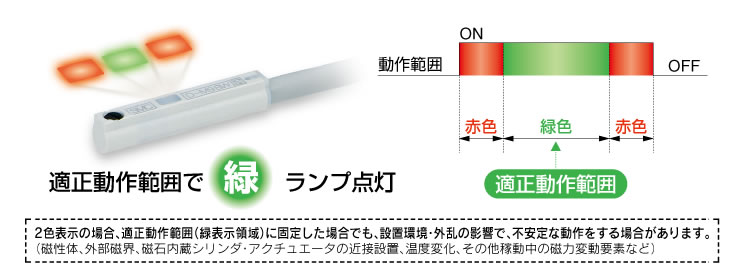

2色表示式無接点オートスイッチ

ミスのない確実な取付位置設定が可能

作業工数低減

設計工数低減

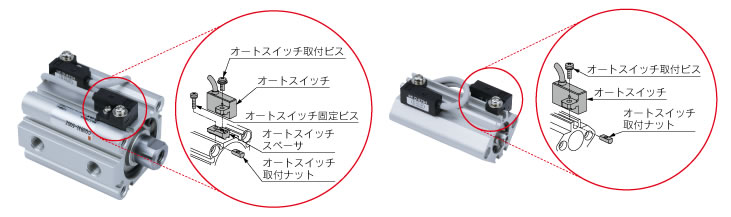

レール取付タイプのオートスイッチも装着可能です。
