コンパクトスライド ø6, ø10, ø16, ø20, ø25 MXH2 Series

2024/4

  • ø25を追加 [New]
  • ø20と同一幅寸法で許容モーメントは最大1.4倍

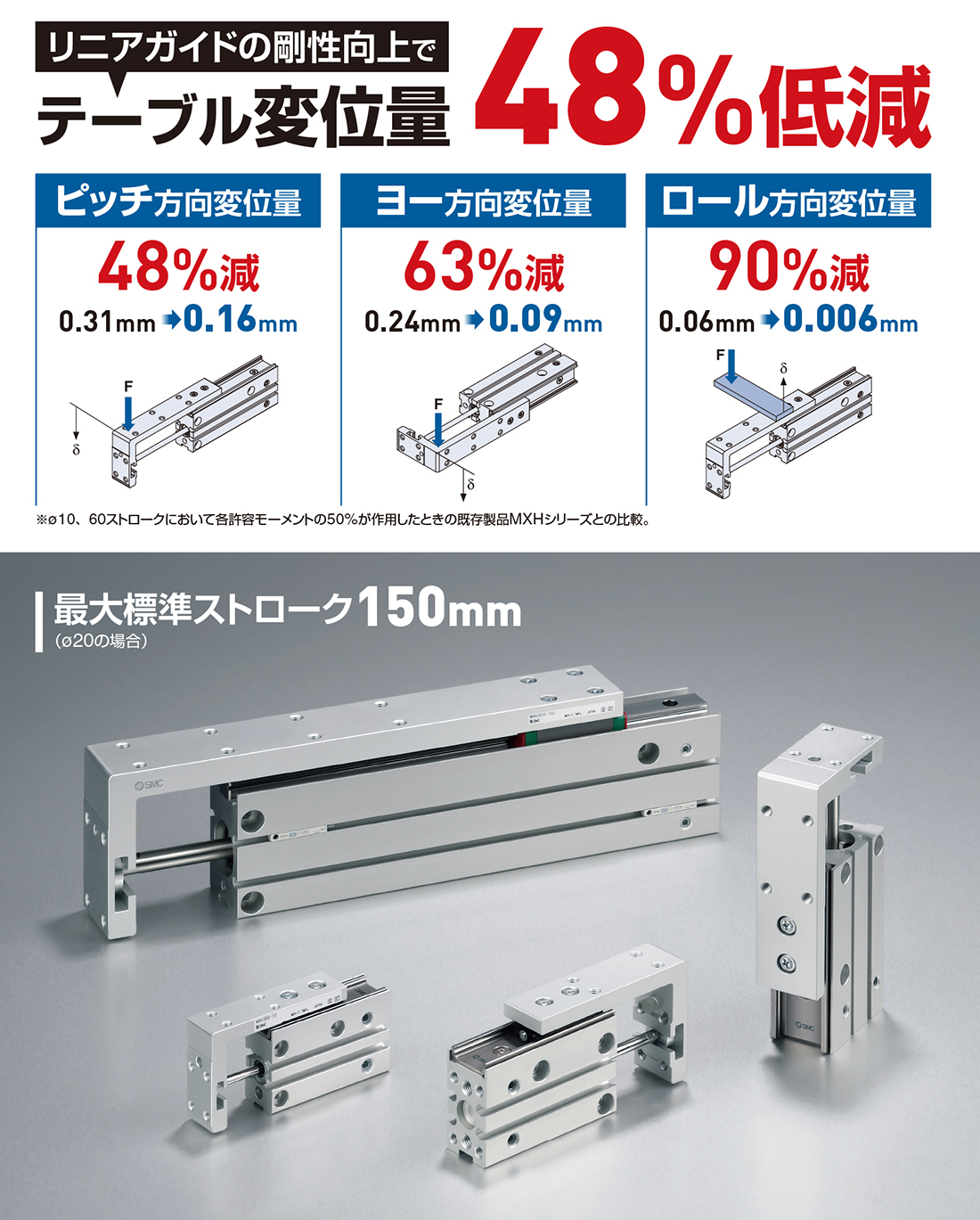

  • リニアガイドの剛性向上でテーブル変位量48%低減
    ピッチ方向変位量:48%減(0.31mm→0.16mm)
    ヨー方向変位量:63%減(0.24mm→0.09mm)
    ロール方向変位量:90%減(0.06mm→0.006mm)
  • 最大標準ストローク150mm(ø20、ø25の場合) [New]
  • 質量 最大6%削減(194g→182g)
  • 取付寸法、全長寸法は既存製品MXHシリーズと同等

製品特長

リニアガイドの剛性向上

高剛性を実現

リニアガイドのガイド部長さを伸長することで剛性向上。
モーメント作用時のテーブル変位量を大幅に低減。

質量 最大6%削減(194g→182g)

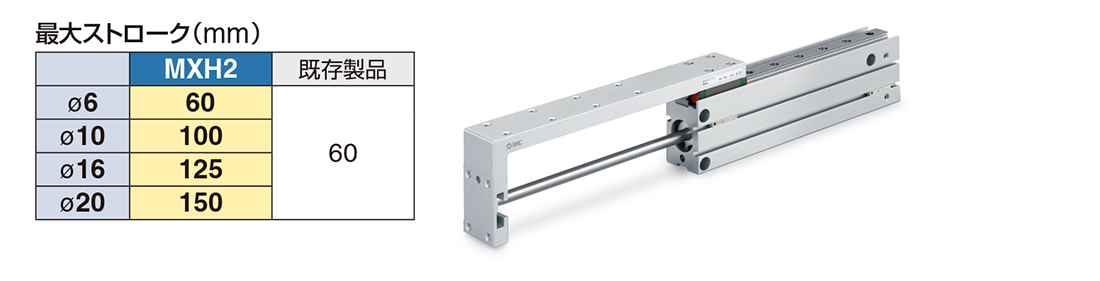

最大標準ストローク拡大(MAX.150mm)

(既存製品60ストローク)

3方向からの配管が可能

ポート位置を変更する場合は、オーダーメイド品番 -XC3□ をご用意しています。

ダンパ

シリンダ内部にもダンパが装着されています。

4通りの取付けが可能

2通りのワーク取付けが可能

取付寸法、全長寸法は既存製品MXHシリーズと同等

外形寸法、ワーク取付寸法およびシリンダ取付寸法は従来同様

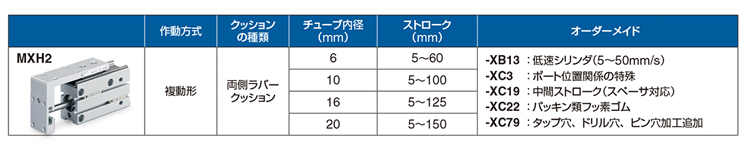

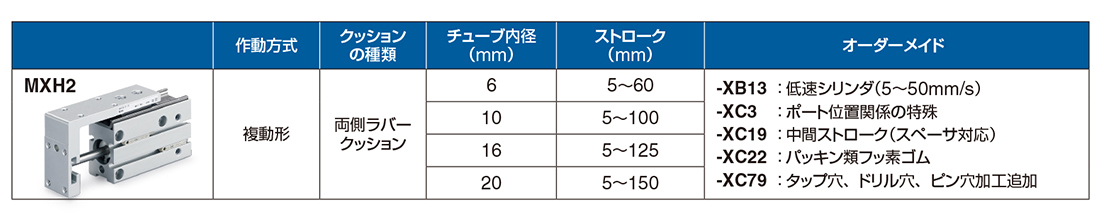

バリエーション
