真空パッド/滑り止め付ボウル形 ZP3M Series

New

2022/12

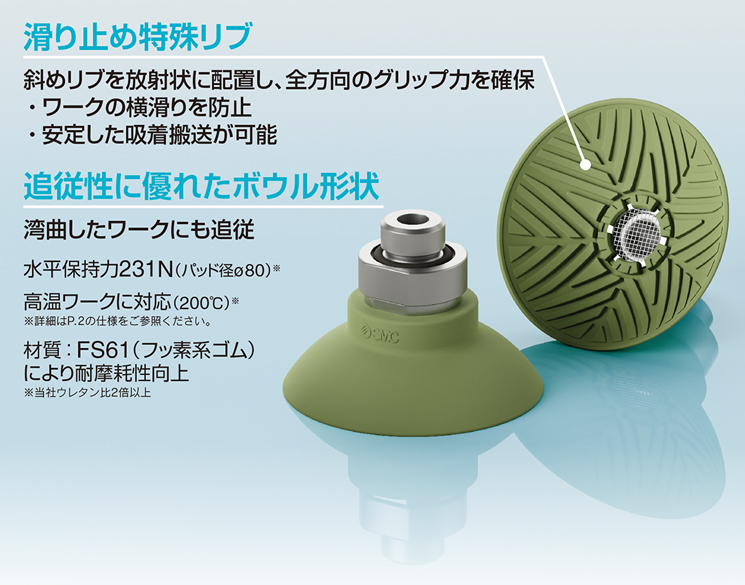

  • 滑り止め特殊リブ
    斜めリブを放射状に配置し、全方向のグリップ力を確保。
    ・ワークの横滑りを防止
    ・安定した吸着搬送が可能
  • 追従性に優れたボウル形状
    湾曲したワークにも追従
    ワーク形状にパッドが追従し、安定した吸着が可能。
  • 水平保持力231N(パッド径ø80)
  • 高温ワークに対応(200℃)
  • 材質:FS61(フッ素系ゴム)により耐摩耗性向上
    ※当社ウレタン比2倍以上
  • 油膜付ワークに対応
    特殊リブ間の溝に油を排出し、油膜付鋼板においてもワークの横滑りを抑制。

製品特長

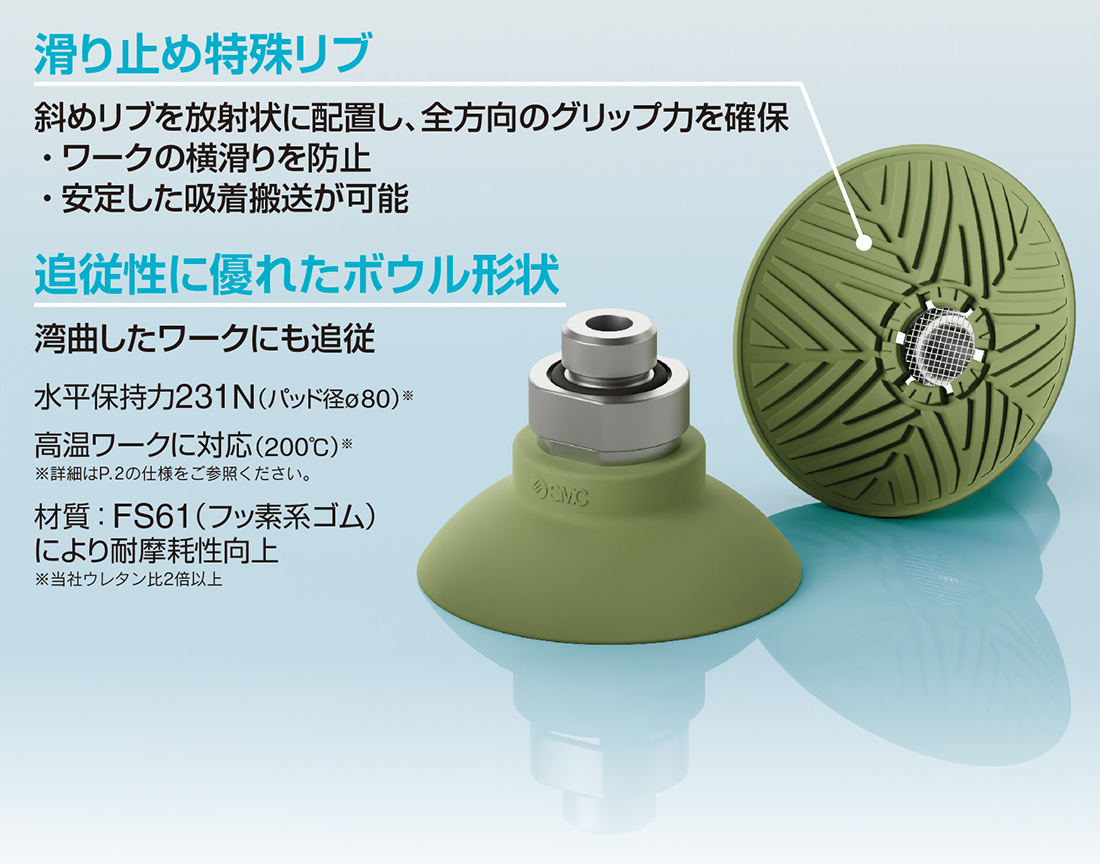

滑り止め特殊リブ

斜めリブを放射状に配置し、全方向のグリップ力を確保。
・ワークの横滑りを防止
・安定した吸着搬送が可能

油膜付ワークに対応

特殊リブ間の溝に油を排出し、油膜付鋼板においてもワークの横滑りを抑制。

ボウル形状で湾曲ワークに対応

ワーク形状にパッドが追従し、安定した吸着が可能。

メッシュフィルタ(オプション品)

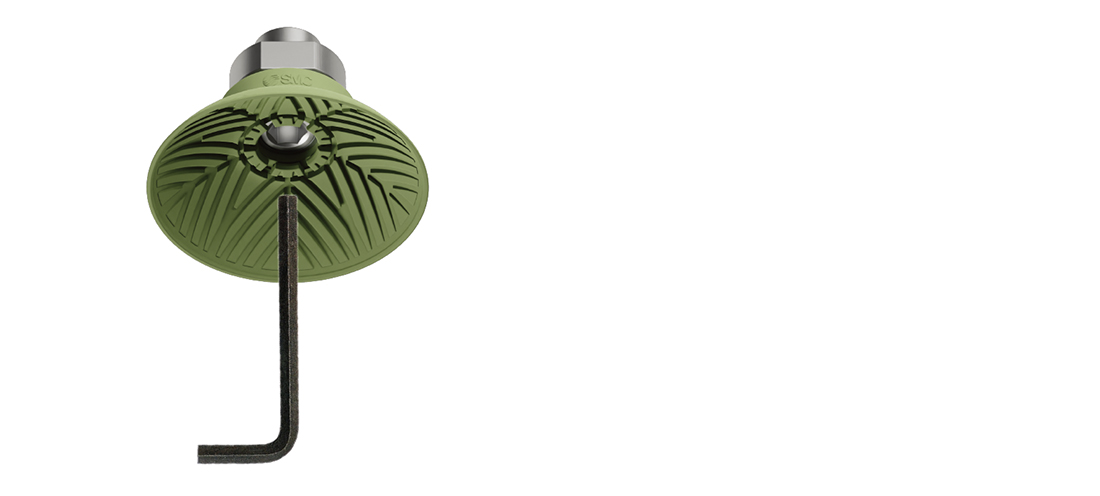

下面からの取付けが可能

アダプタとパッドを一体成型

パッドの脱落がありません。

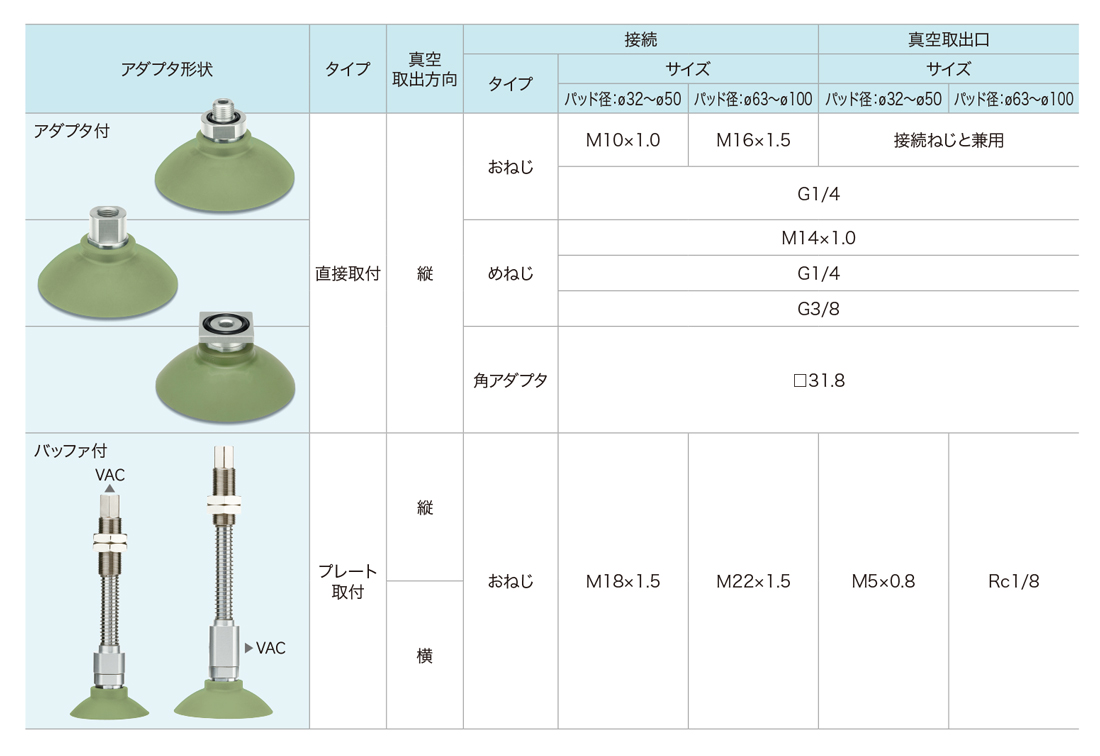

バリエーション
