電動アクチュエータ »

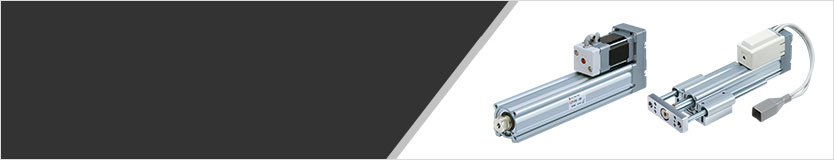

ロッドタイプ / ガイド付ロッドタイプ
電動アクチュエータ
ロッドタイプ/ガイド付ロッドタイプ
バッテリレス アブソリュートエンコーダタイプ
電動アクチュエータ/マニホールドコントローラ対応
ロッドタイプ LE2Y□H
電動アクチュエータ／電動シリンダ » ロッドタイプ／ガイド付ロッドタイプ電動アクチュエータ／電動シリンダ » バッテリレス アブソリュートエンコーダタイプ
電動アクチュエータ／電動シリンダ » マニホールドコントローラ ／マニホールドコントローラ対応電動アクチュエータ
-
・マニホールドコントローラ対応
・モータ制御最適化により年間CO2排出量：最大38%削減（当社比）
8.7kg-CO2e/年（14.1）
※動作条件により値は異なります。
・バッテリレス アブソリュートエンコーダ付
停止位置からの再始動が可能
| 仕様 | シリーズ | ストローク （mm） | 可搬質量 （kg） 水平 | 速度 （mm/s） | ねじリード （mm） |
|---|---|---|---|---|---|
| バッテリレス アブソ （ステップモータDC24V） | LE2Y16□H | 30～300 | Max. 40 | Max. 700 | 2.5，5，10 |
| バッテリレス アブソ （ステップモータDC24V） | LE2Y25□H | 30～400 | Max. 70 | Max. 900 | 3，6，12，20 |
| バッテリレス アブソ （ステップモータDC24V） | LE2Y32□H | 50～500 | Max. 100 | Max. 900 | 4，8，16，24 |
e-Actuator かんたん制御コントローラ一体型/ロッドタイプ EQY□H
電動アクチュエータ／電動シリンダ » e-Actuator
| 仕様 | シリーズ | ストローク （mm） | 押当て推力 （N） | 速度 （mm/s） | ねじリード （mm） |
|---|---|---|---|---|---|
| バッテリレス アブソ （ステップモータDC24V） | EQY16□H | 30〜300 | MAX.154 | MAX.700 | 2.5,5,10 |
| バッテリレス アブソ （ステップモータDC24V） | EQY25□H | 30～400 | MAX.511 | MAX.900 | 3,6,12,20 |
| バッテリレス アブソ （ステップモータDC24V） | EQY32□H | 30～500 | MAX.796 | MAX.900 | 4,8,16,24 |
バッテリレス アブソリュートエンコーダタイプ
電動アクチュエータ/高タクト対応ロッドタイプ LEY□G
電動アクチュエータ／電動シリンダ » バッテリレス アブソリュートエンコーダタイプ
-
・サイクルタイムの短縮が可能
サイクルタイム：従来比33%（0.65s←0.97s）削減※
※ LEY25GA-300を0→300mm（ストローク）で駆動した場合
加減速度：10000mm/s2（従来比334％）
最大速度：700mm/s（従来比40％向上）
・バッテリレスアブソリュートエンコーダに対応
電源復帰時の運転再開が容易
バッテリ非搭載によりメンテナンス工数軽減
| 仕様 | シリーズ | ストローク (mm) | 押当て推力 （N） | 速度 （mm/s） | ねじリード （mm） |
|---|---|---|---|---|---|
| 高タクト対応 バッテリレス アブソ （ステップモータDC24V） | LEY16G | 30～300 | MAX.141 | MAX.700 | 2.5，5，10 |
| 高タクト対応 バッテリレス アブソ （ステップモータDC24V） | LEY25G | 30～400 | MAX.452 | MAX.700 | 3，6，12 |
| 高タクト対応 バッテリレス アブソ （ステップモータDC24V） | LEY40G | 30～500 | MAX.1058 | MAX.800 | 4，8，16 |
バッテリレス アブソリュートエンコーダタイプ
電動アクチュエータ／ロッドタイプ LEY
電動アクチュエータ／電動シリンダ » バッテリレス アブソリュートエンコーダタイプ
-
・停止位置からの再始動が可能
・電源復帰時の運転再開を容易に！
電源遮断時でもエンコーダが位置情報を保持しているため、電源再投入時の原点復帰は不要。
・バッテリ非搭載によりメンテナンス軽減
位置情報保持にバッテリを使用しないため、予備バッテリの管理やメンテナンス交換が不要。
・ロングストローク対応：MAX.500mm
・直接取付3方向、金具取付3種類
・オートスイッチ取付可能
・押当て制御の切替可能
ワーク等にロッドを押し当てた状態での保持が可能
・繰返し位置決め精度：±0.02mm以下
安全上のご注意 電動アクチュエータ/共通注意事項 オートスイッチ/共通注意事項
特長 バリエーション 簡易選定フロー 特定開発品情報 グリーン対応（RoHS） CE,UKCA/UL対応表 システム構成図
特長 バリエーション 簡易選定フロー 特定開発品情報 グリーン対応（RoHS） CE,UKCA/UL対応表 システム構成図
| 仕様 | シリーズ | ストローク （mm） | 押当て推力 （N） | 速度 （mm/s） | ねじリード （mm） |
|---|---|---|---|---|---|
| バッテリレス アブソ （ステップモータDC24V） | LEY16 | 30～300 | MAX.141 | MAX.500 | 2.5，5，10 |
| バッテリレス アブソ （ステップモータDC24V） | LEY25 | 30～400 | MAX.452 | MAX.500 | 3，6，12 |
| バッテリレス アブソ （ステップモータDC24V） | LEY32 | 30～500 | MAX.707 | MAX.500 | 4，8，16 |
| バッテリレス アブソ （ステップモータDC24V） | LEY40 | 30～500 | MAX.1058 | MAX.500 | 4，8，16 |
電動アクチュエータ／ロッドタイプ モータ折返し形 LEY
電動アクチュエータ／電動シリンダ » ロッドタイプ／ガイド付ロッドタイプ
-
LEYシリーズ ステップモータ（サーボDC24V）サーボモータ（DC24V）
・ロングストローク対応：MAX.500mm
・直接取付3方向、金具取付3種類
・オートスイッチ取付可能
・速度制御・位置決め：最大64点
・押当て制御の切替可能
ワーク等にロッドを押し当てた状態での保持が可能
・繰返し位置決め精度：±0.02mm以下
・耐塵・防滴（IP65）仕様
LEYシリーズ ACサーボモータ
・高出力モータ（100W/200W/400W）
・高速搬送能力向上
・高加速度対応（5,000mm/S2）
・パルス入力タイプ
・アブソリュートエンコーダ搭載
・繰返し位置決め精度：±0.02mm以下
・耐塵・防滴（IP65相当）仕様
・モータレス仕様を用意 詳細はこちら
・対応ドライバ：LECSS-T，LECY□はこちら
安全上のご注意 電動アクチュエータ/共通注意事項 オートスイッチ/共通注意事項 特長 バリエーション 簡易選定フロー 特定開発品情報 グリーン対応（RoHS） CE,UKCA/UL対応表 システム構成図 アクチュエータケーブル I/Oケーブル
| 仕様 | シリーズ | スト ローク （mm） | 押当て 推力 （N） | 速度 （mm/s） | ねじ リード （mm） |
|---|---|---|---|---|---|
| ステップモータ （サーボ DC24V） | LEY16 | 30～ 300 | MAX.141 | MAX.500 | 2.5，5，10 |
| ステップモータ （サーボ DC24V） | LEY25 | 30～ 400 | MAX.452 | MAX.500 | 3，6，12 |
| ステップモータ （サーボ DC24V） | LEY32 | 30～ 500 | MAX.707 | MAX.500 | 4，8，16 |
| ステップモータ （サーボ DC24V） | LEY40 | 30～ 500 | MAX.1058 | MAX.300 | 4，8，16 |
| サーボモータ （DC24V） | LEY16A | 30～ 300 | MAX.111 | MAX.500 | 2.5，5，10 |
| サーボモータ （DC24V） | LEY25A | 30～ 400 | MAX.130 | MAX.500 | 3，6，12 |
| ACサーボモータ | LEY25□S | 30～ 400 | MAX.485 | MAX.900 | 3，6，12 |
| ACサーボモータ | LEY32□S | 30～ 500 | MAX.588 | MAX.1200 | 5，10，20 |
| ACサーボモータ | LEY63□S | 100～ 800 | MAX.3343 | MAX.1000 | 5（2.86），5，10，20 |
| ACサーボモータ | LEY100 | 100～ 1000 | MAX.12000 | MAX.500 | 2，3.3，10 |
電動アクチュエータ／ロッドタイプ モータストレート形 LEY□D
電動アクチュエータ／電動シリンダ » ロッドタイプ／ガイド付ロッドタイプ
-
LEYシリーズ ステップモータ（サーボDC24V）サーボモータ（DC24V）
・ロングストローク対応：MAX.500mm
・直接取付3方向、金具取付3種類
・オートスイッチ取付可能
・速度制御・位置決め：最大64点
・押当て制御の切替可能
ワーク等にロッドを押し当てた状態での保持が可能
・繰返し位置決め精度：±0.02mm以下
LEYシリーズ ACサーボモータ
・高出力モータ（100W/200W/400W）
・高速搬送能力向上
・高加減速度対応（5,000mm/S2）
・パルス入力タイプ
・アブソリュートエンコーダ搭載
・繰返し位置決め精度：±0.02mm以下
・モータレス仕様を用意 詳細は こちら
・対応ドライバ：LECSS-T，LECY□はこちら
安全上のご注意 電動アクチュエータ/共通注意事項 オートスイッチ/共通注意事項 特長 バリエーション 簡易選定フロー 特定開発品情報 グリーン対応（RoHS） CE,UKCA/UL対応表 システム構成図
| 仕様 | シリーズ | スト ローク （mm） | 押当て 推力 （N） | 速度 （mm/s） | ねじ リード （mm） |
|---|---|---|---|---|---|
| ステップモータ （サーボ DC24V） | LEY16D | 30～ 300 | MAX.141 | MAX.500 | 2.5，5，10 |
| ステップモータ （サーボ DC24V） | LEY25D | 30～ 300 | MAX.452 | MAX.500 | 2.5，5，10 |
| ステップモータ （サーボ DC24V） | LEY32D | 30～ 500 | MAX.707 | MAX.500 | 4，8，16 |
| ステップモータ （サーボ DC24V） | LEY40D | 30～ 500 | MAX.1058 | MAX.300 | 4，8，16 |
| サーボモータ （DC24V） | LEY16D | 50～ 300 | MAX.111 | MAX.500 | 2.5，5，10 |
| サーボモータ （DC24V） | LEY25D | 50～ 400 | MAX.130 | MAX.500 | 3，6，12 |
| ACサーボモータ | LEY25D | 30～ 400 | MAX.485 | MAX.900 | 3，6，12 |
| ACサーボモータ | LEY32D | 30～ 500 | MAX.736 | MAX.1000 | 4，8，16 |
| ACサーボモータ | LEY63D | 100～ 800 | MAX.1910 | MAX.1000 | 5，10，20 |
| ACサーボモータ | LEY100D | 100～ 1000 | MAX.12000 | MAX.500 | 10 |
高タクト対応電動アクチュエータ/ロッドタイプ LEY□F
電動アクチュエータ／電動シリンダ » ロッドタイプ／ガイド付ロッドタイプ
-
・サイクルタイムの短縮が可能
サイクルタイム：従来比44%（0.54s←0.97s）削減※
※ LEY25FA-300を0→300mm（ストローク）で駆動した場合
・加減速度：10000mm/s2（従来比334％）
・最大速度：800mm/s（従来比60％向上）
| 仕様 | シリーズ | ストローク (mm) | 押当て推力 （N） | 速度 （mm/s） | ねじリード （mm） |
|---|---|---|---|---|---|
| 高タクト対応 ステップモータ （サーボDC24V） | LEY16F | 30～300 | MAX.141 | MAX.800 | 2.5，5，10 |
| 高タクト対応 ステップモータ （サーボDC24V） | LEY25F | 30～400 | MAX.452 | MAX.1500 | 3，6，12 |
| 高タクト対応 ステップモータ （サーボDC24V） | LEY40F | 30～500 | MAX.1058 | MAX.1300 | 4，8，16 |
バッテリレス アブソリュートエンコーダ付
電動アクチュエータ/ロッドタイプ 耐塵・防滴（IP65相当/IP67相当）仕様 LEY-X8
電動アクチュエータ／電動シリンダ » 環境電動アクチュエータ／電動シリンダ » バッテリレス アブソリュートエンコーダタイプ
| 仕様 | シリーズ | ストローク (mm) | 押当て推力 （N） | 速度 （mm/s） | ねじリード （mm） |
|---|---|---|---|---|---|
| バッテリレス アブソ （ステップモータDC24V） | LEY25-X8 | 30～400 | MAX.452 | MAX.400 | 3，6，12 |
| バッテリレス アブソ （ステップモータDC24V） | LEY32-X8 | 30～500 | MAX.707 | MAX.400 | 4，8，16 |
| バッテリレス アブソ （ステップモータDC24V） | LEY40-X8 | 30～500 | MAX.1058 | MAX.400 | 4，8，16 |
電動アクチュエータ/ロッドタイプ 耐塵・防滴（IP65相当/IP67相当）
仕様 LEY-X7
電動アクチュエータ／電動シリンダ » 環境電動アクチュエータ／電動シリンダ » ロッドタイプ／ガイド付ロッドタイプ
-
・保護構造：IP65相当/IP67相当
・最大ストローク500mm※まで対応可能
※サイズ32、40の場合
安全上のご注意 電動アクチュエータ/共通注意事項 オートスイッチ/共通注意事項 特長 バリエーション 簡易選定フロー グリーン対応（RoHS） CE,UKCA/UL対応表 システム構成図 アクチュエータケーブル I/Oケーブル
| 仕様 | シリーズ | ストローク (mm) | 押当て推力 （N） | 速度 （mm/s） | ねじリード （mm） |
|---|---|---|---|---|---|
| ステップモータ （サーボ DC24V） | LEY25-X7 | 30～400 | MAX.452 | MAX.300 | 3，6，12 |
| ステップモータ （サーボ DC24V） | LEY32-X7 | 30～500 | MAX.707 | MAX.300 | 4，8，16 |
| ステップモータ （サーボ DC24V） | LEY40-X7 | 30～500 | MAX.1058 | MAX.300 | 4，8，16 |
| サーボモータ （DC24V） | LEY25A-X7 | 30～400 | MAX.130 | MAX.300 | 3，6，12 |
バッテリレス アブソリュートエンコーダタイプ
電動アクチュエータ／ガイド付ロッドタイプ LEYG
電動アクチュエータ／電動シリンダ » バッテリレス アブソリュートエンコーダタイプ
-
・停止位置からの再始動が可能
・電源復帰時の運転再開を容易に！
電源遮断時でもエンコーダが位置情報を保持しているため、電源再投入時の原点復帰は不要。
・バッテリ非搭載によりメンテナンス軽減
位置情報保持にバッテリを使用しないため、予備バッテリの管理やメンテナンス交換が不要。
・ガイドロッドをコンパクトに一体化耐横荷重・高精度回り止めを実現
・先端横荷重：5倍（ロッドタイプ、サイズ25, 100ストロークでの比較）
・すべり軸受、ボールブッシュ軸受に対応
モーメント荷重、ストッパ（すべり軸受）に対応
・押当て制御の切替可能
ワーク等にロッドを押し当てた状態での保持が可能
・繰返し位置決め精度：±0.02mm以下
| 仕様 | シリーズ | ストローク （mm） | 押当て推力（N） | 速度 （mm/s） | ねじリード （mm） |
|---|---|---|---|---|---|
| バッテリレス アブソ （ステップモータDC24V） | LEYG16 | 30～200 | MAX.141 | MAX.500 | 2.5，5，10 |
| バッテリレス アブソ （ステップモータDC24V） | LEYG25 | 30～300 | MAX.452 | MAX.500 | 3，6，12 |
| バッテリレス アブソ （ステップモータDC24V） | LEYG32 | 30～300 | MAX.707 | MAX.500 | 4，8，16 |
| バッテリレス アブソ （ステップモータDC24V） | LEYG40 | 30～300 | MAX.1058 | MAX.500 | 4，8，16 |
バッテリレス アブソリュートエンコーダタイプ
電動アクチュエータ/高タクト対応ガイド付ロッドタイプ LEG
電動アクチュエータ／電動シリンダ » バッテリレス アブソリュートエンコーダタイプ
-
・最大搬送物質量：75kg(サイズ25)、100kg(サイズ32)、150kg(サイズ40)
・高タクトコントローラ対応 最大加減速度：5000mm/s2
・バッテリレスアブソリュートエンコーダ搭載
・オートスイッチに対応（ストレートのみ）
リミット確認用、中間信号確認用
・ガイドユニットをコンパクトに一体化し、耐横荷重を向上
| 仕様 | シリーズ | ストローク （mm） | 押当て推力（N） | 速度 （mm/s） | ねじリード （mm） |
|---|---|---|---|---|---|
| バッテリレス アブソ （ステップモータDC24V） | LEG25 | 30～100 | MAX.238 | MAX.250 | 6，8 |
| バッテリレス アブソ （ステップモータDC24V） | LEG32 | 30～100 | MAX.370 | MAX.200 | 6，8 |
| バッテリレス アブソ （ステップモータDC24V） | LEG40 | 30～100 | MAX.553 | MAX.150 | 6，8 |
電動アクチュエータ／ガイド付ロッドタイプ モータ折返し形 LEYG
電動アクチュエータ／電動シリンダ » ロッドタイプ／ガイド付ロッドタイプ
-
LEYGシリーズ ステップモータ（サーボDC24V）サーボモータ（DC24V）
・ガイドロッドをコンパクトに一体化耐横荷重・高精度回り止めを実現
・先端横荷重：5倍（ロッドタイプ、サイズ25, 100ストロークでの比較）
・すべり軸受、ボールブッシュ軸受に対応
モーメント荷重、ストッパ（すべり軸受）に対応
・速度制御・位置決め：最大64点
・押当て制御の切替可能
ワーク等にロッドを押し当てた状態での保持が可能
・繰返し位置決め精度：±0.02mm以下
LEYシリーズ ACサーボモータ
・高出力モータ（100W/200W）
・高速搬送能力向上
・高加減速度対応（5,000mm/S2）
・パルス入力タイプ
・アブソリュートエンコーダ搭載
・モータレス仕様を用意 詳細は こちら
・対応ドライバ：LECSS-T，LECY□はこちら
安全上のご注意 電動アクチュエータ/共通注意事項
特長 バリエーション 簡易選定フロー 特定開発品情報 グリーン対応（RoHS） CE,UKCA/UL対応表 システム構成図 アクチュエータケーブル I/Oケーブル
特長 バリエーション 簡易選定フロー 特定開発品情報 グリーン対応（RoHS） CE,UKCA/UL対応表 システム構成図 アクチュエータケーブル I/Oケーブル
| 仕様 | シリーズ | スト ローク （mm） | 押当て推力（N） | 速度 （mm/s） | ねじ リード （mm） |
|---|---|---|---|---|---|
| ステップモータ （サーボ DC24V） | LEYG16 | 30～200 | MAX.141 | MAX.500 | 2.5，5，10 |
| ステップモータ （サーボ DC24V） | LEYG25 | 30～300 | MAX.452 | MAX.500 | 3，6，12 |
| ステップモータ （サーボ DC24V） | LEYG32 | 30～300 | MAX.707 | MAX.500 | 4，8，16 |
| ステップモータ （サーボ DC24V） | LEYG40 | 30～300 | MAX.1058 | MAX.300 | 4，8，16 |
| サーボモータ （DC24V） | LEYG16A | 30～200 | MAX.111 | MAX.500 | 2.5，5，10 |
| サーボモータ （DC24V） | LEYG25A | 30～300 | MAX.130 | MAX.500 | 3，6，12 |
| ACサーボモータ | LEYG25□S | 30～300 | MAX.485 | MAX.900 | 3，6，12 |
| ACサーボモータ | LEYG32□S | 30～300 | MAX.588 | MAX.1200 | 5，10，20 |
電動アクチュエータ／ガイド付ロッドタイプ モータストレート形 LEYG□D
電動アクチュエータ／電動シリンダ » ロッドタイプ／ガイド付ロッドタイプ
-
LEYGシリーズ ステップモータ（サーボDC24V）サーボモータ（DC24V）
・ガイドロッドをコンパクトに一体化耐横荷重・高精度回り止めを実現
・先端横荷重：5倍（ロッドタイプ、サイズ25, 100ストロークでの比較）
・すべり軸受、ボールブッシュ軸受に対応
モーメント荷重、ストッパ（すべり軸受）に対応
・速度制御・位置決め：最大64点
・押当て制御の切替可能
ワーク等にロッドを押し当てた状態での保持が可能
・繰返し位置決め精度：±0.02mm以下
LEYシリーズ ACサーボモータ
・高出力モータ（100W/200W）
・高速搬送能力向上
・高加減速度対応（5,000mm/S2）
・パルス入力タイプ
・アブソリュートエンコーダ搭載
・モータレス仕様を用意 詳細は こちら
・対応ドライバ：LECSS-T，LECY□はこちら
| 仕様 | シリーズ | スト ローク （mm） | 押当て推力（N） | 速度 （mm/s） | ねじ リード （mm） |
|---|---|---|---|---|---|
| ステップモータ （サーボ DC24V） | LEYG16D | 30～200 | MAX.141 | MAX.500 | 2.5，5，10 |
| ステップモータ （サーボ DC24V） | LEYG25D | 30～200 | MAX.452 | MAX.500 | 3，6，12 |
| ステップモータ （サーボ DC24V） | LEYG32D | 30～200 | MAX.707 | MAX.500 | 4，8，16 |
| ステップモータ （サーボ DC24V） | LEYG40D | 30～200 | MAX.1058 | MAX.300 | 4，8，16 |
| サーボモータ （DC24V） | LEYG16DA | 30～200 | MAX.111 | MAX.500 | 2.5，5，10 |
| サーボモータ （DC24V） | LEYG25DA | 30～300 | MAX.130 | MAX.500 | 3，6，12 |
| ACサーボモータ | LEYG25DS | 30～300 | MAX.485 | MAX.900 | 3，6，12 |
| ACサーボモータ | LEYG32DS | 30～300 | MAX.736 | MAX.1000 | 4，8，16 |
