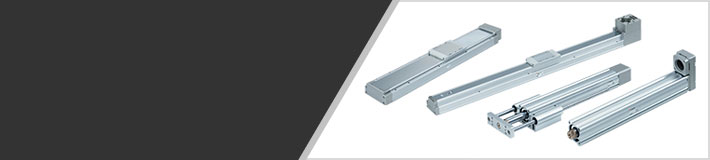

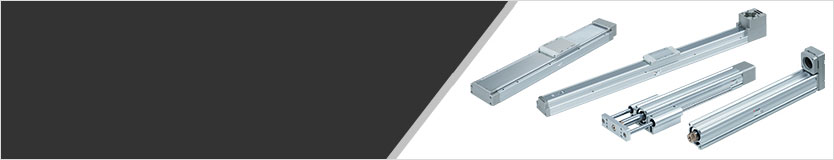

モータレス仕様 モータレス仕様

モータレス仕様

電動アクチュエータ/高剛性高精度スライダタイプ LEKFS

電動アクチュエータ/電動シリンダ » モータレス仕様
    ・モータレス仕様追加でさまざまなサーボモータの搭載が可能
    ・対応モータ
     三菱電機(株)、(株)安川電機、山洋電気(株)、オムロン(株)、
     パナソニック(株)、ファナック(株)、日本電産サンキョー(株)、
     (株)キーエンス、富士電機(株)、ミネベアミツミ(株)、シナノケンシ(株)、
     オリエンタルモーター(株)、FASTECH Co.,Ltd.、Rockwell Automation,
     Inc. (Allen-Bradley)、Beckhoff Automation GmbH、Siemens AG、
     Delta Electronics, Inc.、ANCA Motion
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

仕様シリーズストローク
(mm)
可搬質量
(kg)
速度
(mm/s)
ねじリード
(mm)
モータレス
ボールねじ駆動
LEKFS2550~800MAX.20MAX.15006, 12, 20
モータレス
ボールねじ駆動
LEKFS3250~1000MAX.45MAX.15008, 16, 24
モータレス
ボールねじ駆動
LEKFS40150~1200MAX.60MAX.150010, 20, 30

電動アクチュエータ/スライダタイプ LEF

電動アクチュエータ/電動シリンダ » モータレス仕様
    ・モータレス仕様追加でさまざまなサーボモータの搭載が可能
    ・対応モータ
     三菱電機(株)、(株)安川電機、山洋電気(株)、オムロン(株)、 パナソニック(株)、ファナック(株)、日本電産サンキョー(株)、(株)キーエンス、富士電機(株)、ミネベアミツミ(株)、シナノケンシ(株)、オリエンタルモーター(株)、FASTECH Co.,Ltd.、Rockwell Automation, Inc. (Allen-Bradley)、Beckhoff Automation GmbH、Siemens AG、Delta Electronics, Inc.、ANCA Motion
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

仕様シリーズストローク
(mm)
可搬質量
(kg)
速度
(mm/s)
ねじリード
(mm)
モータレス
ボールねじ駆動
LEFS2550~800MAX.20MAX.9006, 12
モータレス
ボールねじ駆動
LEFS3250~1000MAX.45MAX.10008, 16
モータレス
ボールねじ駆動
LEFS40150~1200MAX.60MAX.100010, 20
モータレス
ベルト駆動
LEFB25300~20005MAX.200054相当
モータレス
ベルト駆動
LEFB32300~250015MAX.200054相当
モータレス
ベルト駆動
LEFB40300~300025MAX.200054相当

電動アクチュエータ/高剛性スライダタイプ LEJ

電動アクチュエータ/電動シリンダ » モータレス仕様
    ・モータレス仕様追加でさまざまなサーボモータの搭載が可能
    ・対応モータ
     三菱電機(株)、(株)安川電機、山洋電気(株)、オムロン(株)、パナソニック(株)、ファナック(株)、日本電産サンキョー(株)、(株)キーエンス、富士電機(株)、ミネベアミツミ(株)、シナノケンシ(株)、オリエンタルモーター(株)、FASTECH Co.,Ltd.、Rockwell Automation, Inc. (Allen-Bradley)、Beckhoff Automation GmbH、Siemens AG、Delta Electronics, Inc.、ANCA Motion
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

仕様シリーズストローク
(mm)
可搬質量
(kg)
速度
(mm/s)
ねじリード
(mm)
モータレス
ボールねじ駆動
LEJS40200~1200MAX.55MAX.18008, 16, 24
モータレス
ボールねじ駆動
LEJS63300~1500MAX.85MAX.180010, 20, 30
モータレス
ボールねじ駆動
LEJ100200~1500MAX.400MAX.230010, 25, 50

電動アクチュエータ/高剛性スライダタイプ LEJS63□-□M

電動アクチュエータ/電動シリンダ » モータレス仕様
    ・中間サポート内蔵
    ・全ストロークで最高速度:1,800mm/sを実現!
     中間サポートによりロングストローク時のボールねじのたわみを低減
    ・最大ストローク:1,790mm
    ・可搬質量:85kg
    ・繰返し位置決め精度:±0.01mm(高精度タイプ)
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

仕様シリーズストローク
(mm)
可搬質量:水平
(kg)
速度
(mm/s)
ねじリード
(mm)
モータレス
ボールねじ駆動
LEJS63□-□M790~1790MAX.85MAX.180010, 20, 30

電動アクチュエータ/高剛性スライダタイプ ボールねじ駆動 LEJS100-X400

電動アクチュエータ/電動シリンダ » モータレス仕様
    ・モータ出力:750Wに対応
    ・可搬質量(速度:500mm/s、リード10mm時)
     水平:400kg、垂直:80kg
    ・速度(ストローク:500mm、リード50mm時)
     水平/垂直:2,300(mm/s)
    ・最大加減速度:10000mm/s2
仕様シリーズストローク
(mm)
可搬質量:水平
(kg)
速度
(mm/s)
ねじリード
(mm)
モータレス
ボールねじ駆動
LEJS100-X400500
1000
1500
MAX.400MAX.230025

電動アクチュエータ/ロッドタイプ LEY

電動アクチュエータ/電動シリンダ » モータレス仕様
    ・モータレス仕様追加でさまざまなサーボモータの搭載が可能
    ・対応モータ
     三菱電機(株)、(株)安川電機、山洋電気(株)、オムロン(株)、パナソニック(株)、ファナック(株)、日本電産サンキョー(株)、(株)キーエンス、富士電機(株)、ミネベアミツミ(株)、シナノケンシ(株)、オリエンタルモーター(株)、FASTECH Co.,Ltd.、Rockwell Automation, Inc. (Allen-Bradley)、Beckhoff Automation GmbH、Siemens AG、Delta Electronics, Inc.、ANCA Motion
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

仕様シリーズストローク
(mm)
押当て推力
(N)
速度
(mm/s)
ねじリード
(mm)
モータレス
折返し
LEY2530~400MAX.485MAX.9003, 6, 12
モータレス
ストレート
LEY25D30~400MAX.485MAX.9003, 6, 12
モータレス
折返し
LEY3230~500MAX.588MAX.12004, 8, 16
モータレス
ストレート
LEY32D30~500MAX.736MAX.10004, 8, 16
モータレス
折返し
LEY6350~800MAX.3343MAX.1000 5, 10, 20
モータレス
ストレート
LEY63D50~800MAX.1910MAX.10005, 10, 20
モータレス
折返し
LEY100100~1000MAX.12000MAX.50010
モータレス
ストレート
LEY100D100~1000MAX.12000MAX.50010

電動アクチュエータ/ガイド付ロッドタイプ LEYG

電動アクチュエータ/電動シリンダ » モータレス仕様
    ・モータレス仕様追加でさまざまなサーボモータの搭載が可能
    ・対応モータ
     三菱電機(株)、(株)安川電機、山洋電気(株)、オムロン(株)、パナソニック(株)、ファナック(株)、日本電産サンキョー(株)、(株)キーエンス、富士電機(株)、ミネベアミツミ(株)、シナノケンシ(株)、オリエンタルモーター(株)、FASTECH Co.,Ltd.、Rockwell Automation, Inc. (Allen-Bradley)、Beckhoff Automation GmbH、Siemens AG、Delta Electronics, Inc.、ANCA Motion
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

仕様シリーズストローク
(mm)
押当て推力
(N)
速度
(mm/s)
ねじリード
(mm)
モータレス
折返し
LEYG2530~300MAX.485MAX.9003, 6, 12
モータレス
ストレート
LEYG25D30~300MAX.485MAX.9003, 6, 12
モータレス
折返し
LEYG3230~300MAX.588MAX.12004, 8, 16
モータレス
ストレート
LEYG32D30~300MAX.736MAX.10004, 8, 16

電動アクチュエータ スライドテーブル/高精度タイプ  LESYH

電動アクチュエータ/電動シリンダ » モータレス仕様
    ・ボールねじ駆動により
     繰返し位置決め精度±0.01mm
    ・ロストモーション:0.1mm以下
    ・垂直可搬質量向上:5倍以上
    ・モータレス仕様
     使い慣れたモータ・ドライバとの組合せが可能!
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

仕様シリーズストローク
(mm)
可搬質量:水平
(kg)
可搬質量:垂直
(kg)
速度
(mm/s)
ねじリード
(mm)
モータレスLESYH1650,100MAX.8MAX.12MAX.4006,12
モータレスLESYH2550,100,150MAX.12MAX.20MAX.40010,20
