省エネルギー

節電回路による通電時のCO2排出量（消費電力）削減

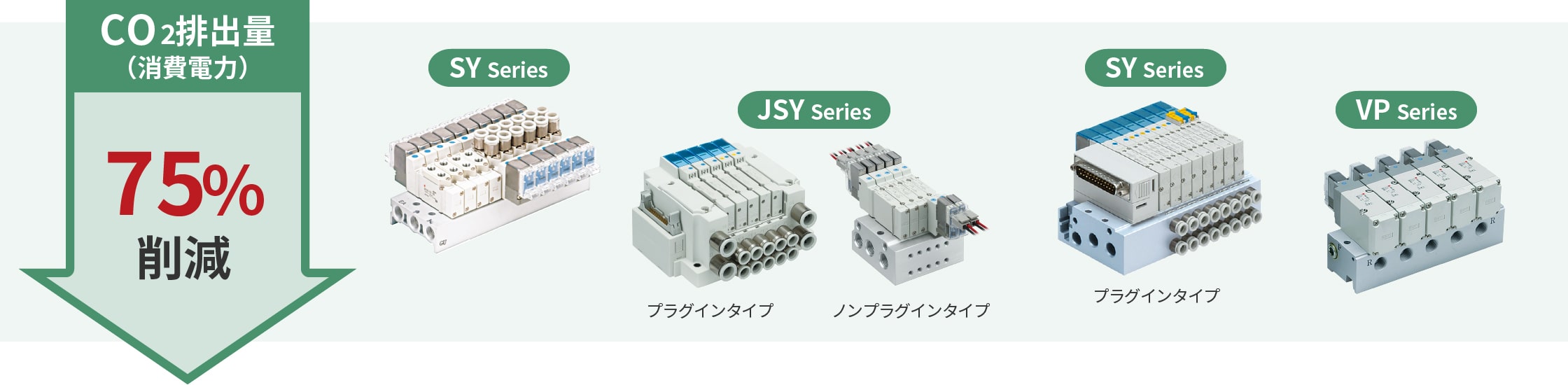

CO2排出量（消費電力）75％削減

CO2排出量（消費電力）75％削減

節電回路により消費電力低減

保持時の無駄な電力を削減することにより、消費電力を標準に対して約1/4に低減しました。（定格電圧DC24V印加時、62ms※1を超える通電時間で効果を示します。）下記電力波形をご参照ください。

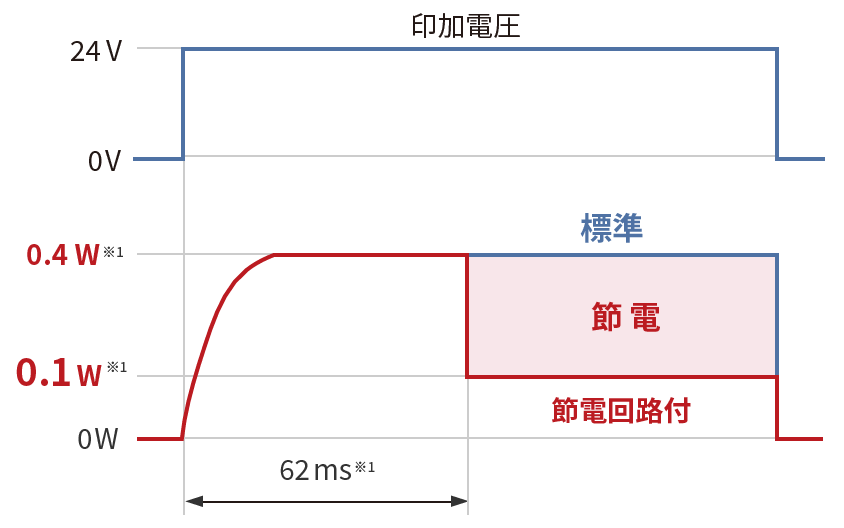

  • 節電回路付電力波形

    節電回路付電力波形

    ※1 SY/SYJシリーズの場合

  • 低ワットバルブ省エネ製品

    種類 型式 消費電力 W※2
    標準 節電回路付
    4・5ポート SJ1000/2000 0.55 0.23
    SJ3000 0.4 0.15
    New SY3000/5000/7000 0.4 0.1
    SY3000/5000/7000 0.4 0.1
    JSY1000 ー 0.2
    JSY3000/5000 0.4 0.1
    SYJ3000/5000/7000 0.4 0.1
    3ポート V100 0.4 0.1
    SYJ300/500/700 0.4 0.1
    VP300/500 0.4 ー
    VP700 1.55 0.55

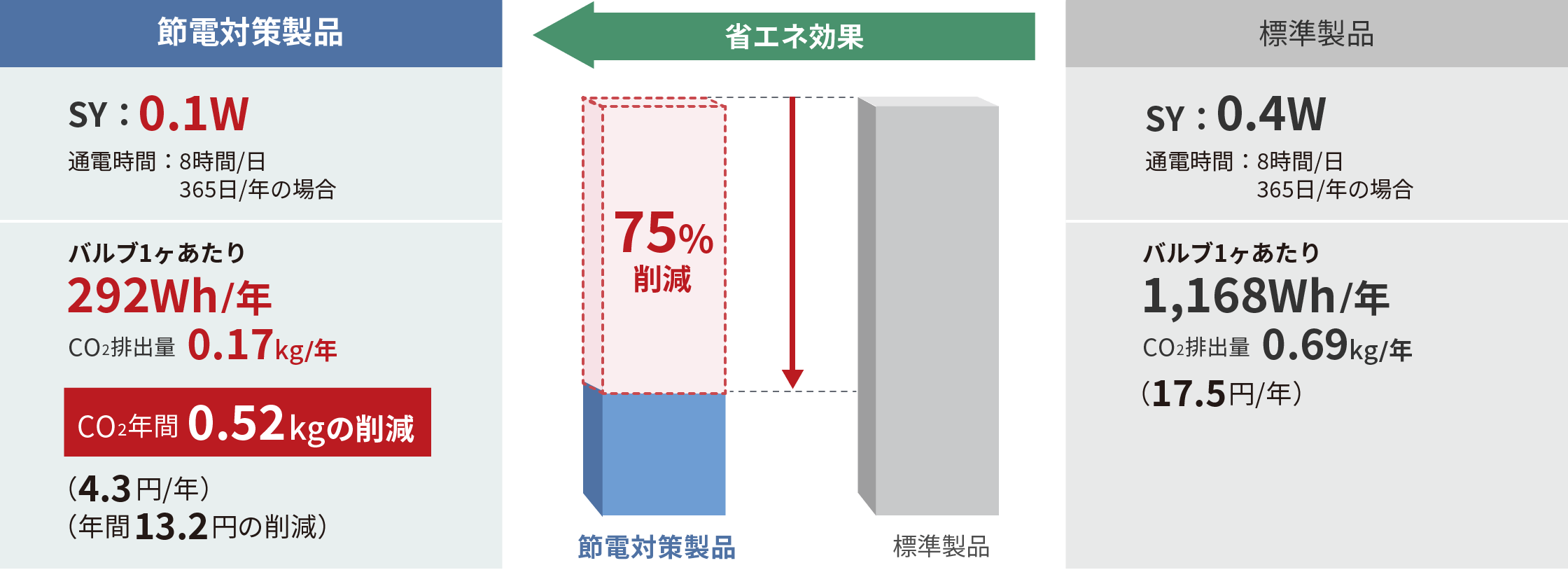

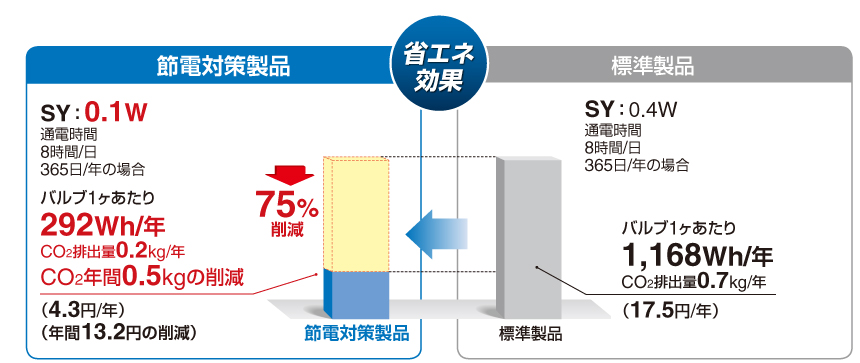

省エネ効果

省エネ効果

換算値：電力単価15円/kWh、電力量ーCO2換算係数0.587kg-CO2/kWh

該当製品のご案内

コンパクト5ポートソレノイドバルブ プラグインタイプ JSY1000/3000/5000

方向制御機器 » パイロット式4·5ポートソレノイドバルブ
製品特長
    ・流量UPでサイズダウン可能。
    　省スペース・軽量化・大流量化に貢献します。
    ・消費電力：0.1W(節電回路付※)、0.4W(標準)
    　※オーダーメイド
    ・コネクタ接続マニホールド
    ・4位置デュアル3ポート弁を準備
    ・マニホールド型式：JJ5SY1，JJ5SY3，JJ5SY5
    ・真空ユニットZK2 Seriesとの連結が可能
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

    2D CAD
    2D CADデータはこちら
  • コンパクト5ポートソレノイドバルブ プラグインタイプ JSY1000/3000/5000
    取扱説明書
    シリーズ 検索結果を表示
    JSY1000検索結果を表示
    JSY3000検索結果を表示
    JSY5000検索結果を表示
  • コンパクト5ポートソレノイドバルブ プラグインタイプ JSY1000/3000/5000
    自己宣言書
    シリーズ 検索結果を表示
    JSY1000検索結果を表示
    JSY3000検索結果を表示
    JSY5000検索結果を表示
  • コンパクト5ポートソレノイドバルブ プラグインタイプ JSY1000/3000/5000
    マニホールド仕様書
    シリーズ 検索結果を表示
    JSY1000検索結果を表示
    JSY3000検索結果を表示
    JSY5000検索結果を表示
安全上のご注意　3・4・5ポート電磁弁 共通注意事項
機種選定・技術資料　特定開発品情報　グリーン対応（RoHS）
シリーズ流量特性
4/2→3/5（A/B→E）
C［dm3/（s・bar）］		流量特性
4/2→3/5（A/B→E）
b		シリンダ駆動
サイズ		消費電力（W）
JSY10000.910.48φ400.2（節電回路付）
JSY30002.770.27φ500.4（標準）
0.1（節電回路付※）
※オーダーメイド
JSY50006.590.22φ800.4（標準）
0.1（節電回路付※）
※オーダーメイド

コンパクト5ポートソレノイドバルブ ノンプラグイン JSY1000/3000/5000

方向制御機器 » パイロット式4·5ポートソレノイドバルブ
製品特長
    ・流量UPでサイズダウン可能。
    　省スペース・軽量化・大流量化に貢献します。
    ・消費電力：0.1W（節電回路付※）、0.4W(標準)
    　※オーダーメイド
    ・4位置デュアル3ポート弁を準備
    ・裏配管を用意（A,Bポート）
    ・マニホールド型式：JJ5SY1、JJ5SY3、JJ5SY5
    ・直接配管形 単体形（P.Eプレート搭載）
    ・M12コネクタ対応（JSY5000）
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

    2D CAD
    2D CADデータはこちら
  • コンパクト5ポートソレノイドバルブ ノンプラグイン JSY1000/3000/5000
    取扱説明書
    シリーズ 検索結果を表示
    JSY1000検索結果を表示
    JSY3000検索結果を表示
    JSY5000検索結果を表示
  • コンパクト5ポートソレノイドバルブ ノンプラグイン JSY1000/3000/5000
    自己宣言書
    シリーズ 検索結果を表示
    JSY1000検索結果を表示
    JSY3000検索結果を表示
    JSY5000検索結果を表示
  • コンパクト5ポートソレノイドバルブ ノンプラグイン JSY1000/3000/5000
    マニホールド仕様書
    シリーズ 検索結果を表示
    JSY1000検索結果を表示
    JSY3000検索結果を表示
    JSY5000検索結果を表示
安全上のご注意　3・4・5ポート電磁弁 共通注意事項
機種選定・技術資料　特定開発品情報　グリーン対応（RoHS）
シリーズ流量特性
4/2→3/5（A/B→E）
C［dm3/（s・bar）］		流量特性
4/2→3/5（A/B→E）
b		シリンダ駆動
サイズ		消費電力（W）
JSY10000.630.28φ320.2（節電回路付）
JSY30001.810.27φ500.4（標準）
0.1（節電回路付※）
※オーダーメイド
JSY50003.720.18φ800.4（標準）
0.1（節電回路付※）
※オーダーメイド

5ポートソレノイドバルブ プラグインタイプ SY3000/5000/7000

方向制御機器 » パイロット式4·5ポートソレノイドバルブ
製品特長

10J型、11J型マニホールド
（フラットケーブル PCワイヤリング対応）
掲載カタログはこちら

    ・流量UPでバルブのサイズダウン可能。
    　省エネ、省スペースに貢献します。
    ・消費電力：0.1W(節電回路付)、0.35W(標準)
    ・プラグインサブプレートに対応。
    ・プラグイン金属ベース（IP40）／プラグインコネクタ接続ベース（IP67）
    ・マニホールド型式：SS5Y3，SS5Y5，SS5Y7
    ・F.R.L.コンビネーションに(AC-D Series)接続（-X990）
    ・スペーサ形減圧弁に対応
安全上のご注意　3・4・5ポート電磁弁 共通注意事項
機種選定・技術資料　早見選定表　特定開発品情報　グリーン対応（RoHS）
シリーズ流量特性
4/2→5/3（A/B→EA/EB）
C［dm3/（s・bar）］		流量特性
4/2→5/3（A/B→EA/EB）
b		シリンダ
駆動
サイズ		消費電力（W）
SY30001.60.19φ500.35（標準）
0.1（節電回路付）
SY50003.60.17φ630.35（標準）
0.1（節電回路付）
SY70005.90.20φ800.35（標準）
0.1（節電回路付）

5ポートソレノイドバルブ SY3000/5000/7000/9000

方向制御機器 » パイロット式4·5ポートソレノイドバルブ

45G型マニホールド
（フラットケーブル PCワイヤリング対応）
掲載カタログはこちら

    ・3ポート弁と5ポート弁の混合取付け可能。
    ・消費電力：0.1W（節電回路付）
    ・アルミ一体型マニホールド、DINレール、分割形マニホールドなど豊富なマニホールドオプション。
    ・マニホールド型式：SS5Y3，SS5Y5，SS5Y7，SS5Y9
    ・スペーサ形減圧弁に対応
安全上のご注意　3・4・5ポート電磁弁 共通注意事項
機種選定・技術資料　特定開発品情報　グリーン対応（RoHS）
シリーズ流量特性
4/2→5/3（A/B→EA/EB）
C［dm3/（s・bar）］		流量特性
4/2→5/3（A/B→EA/EB）
b		流量特性
4/2→5/3（A/B→EA/EB）
Cv		シリンダ駆動
サイズ		消費電力（W）
SY30001.10.300.26φ400.35（標準）
0.1（節電回路付）
SY50002.80.290.66φ630.35（標準）
0.1（節電回路付）
SY70004.50.271.1φ800.35（標準）
0.1（節電回路付）
SY9000100.292.5φ1000.35（標準）
0.1（節電回路付）
SY3001.10.300.26φ400.35（標準）
0.1（節電回路付）
SY5002.80.290.66φ630.35（標準）
0.1（節電回路付）

3ポートソレノイドバルブ／パイロット・ポペットタイプ VP300/500/700

方向制御機器 » パイロット式3ポートソレノイドバルブ（電磁弁）
製品特長
    ・全波整流器内蔵（ACの場合）
    ・パイロット弁にストレーナ内蔵。
    ・外部パイロット形は真空使用可能。
    ・マニホールド型式：VV3P3，VV3P5，VV3P7
安全上のご注意　3・4・5ポート電磁弁 共通注意事項
機種選定・技術資料　特定開発品情報　グリーン対応（RoHS）
シリーズ流量特性
2→3(A→P)
C［dm3/（ s・bar）］		流量特性
2→3(A→P)
b		流量特性
2→3(A→P)
Cv		消費電力（W）真空使用可能
VP3004.20.231.01.55（標準）
0.55（節電回路付）
0.4（低ワット仕様）		－100kPa
VP5008.90.202.11.55（標準）
0.55（節電回路付）
0.4（低ワット仕様）		－100kPa
VP70015.30.223.71.55（標準）
0.55（節電回路付）		－100kPa
