製品選定ガイドアクチュエータ
ロータリアクチュエータ：
ベーン・ラック＆ピニオン
シリーズ名をクリックすると詳細ページが表示されます。

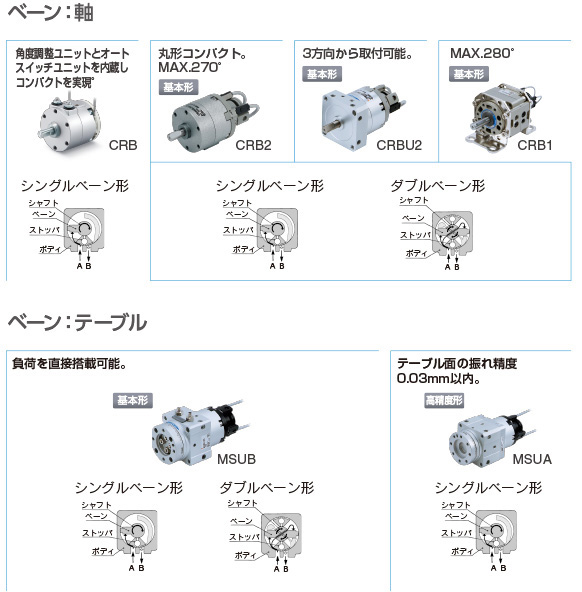

| ベーン | 型式 | 作動形式 | トルク（0.5MPa時）N・m | 最大 揺動角度 |
||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0.04 | 0.1 | 0.2 | 0.3 | 0.7 | 1 | 2 | 3 | 5 | 7 | 10 | 20 | 30 | 40 | 70 | ||||
| CRB | シングル | 0.12 | 0.32 | 0.70 | 1.83 | 3.73 | 〜270° | |||||||||||
| CRB2 | シングル | 0.12 | 0.32 | 0.70 | 1.83 | 3.73 | 〜270° | |||||||||||
| ダブル | 0.25 | 0.65 | 1.45 | 3.70 | 7.59 | 〜100° | ||||||||||||
| CRBU2 | シングル | 0.12 | 0.32 | 0.70 | 1.83 | 3.73 | 〜270° | |||||||||||
| ダブル | 0.25 | 0.65 | 1.45 | 3.70 | 7.59 | 〜100° | ||||||||||||
| CBR1 | シングル | 5.69 | 10.8 | 18.0 | 35.9 | 〜280° | ||||||||||||
| ダブル | 11.8 | 22.7 | 36.5 | 72.6 | 〜100° | |||||||||||||
| MSUB | シングル | 0.11 | 0.31 | 0.69 | 1.78 | 〜180° | ||||||||||||
| ダブル | 0.23 | 0.62 | 1.42 | 3.63 | 〜90° | |||||||||||||
| MSUA | シングル | 0.11 | 0.31 | 0.69 | 1.78 | 〜180° | ||||||||||||

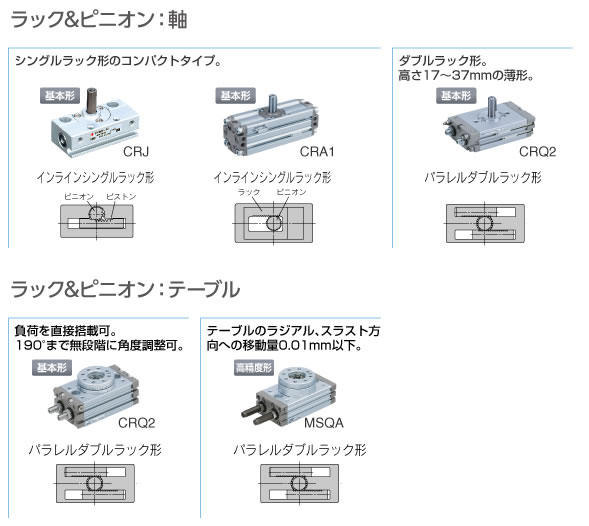

| ラック&ピニオン | 型式 | 作動形式 | トルク（0.5MPa時）N・m | 最大 揺動角度 |
||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0.04 | 0.1 | 0.2 | 0.3 | 0.7 | 1 | 2 | 3 | 5 | 7 | 10 | 20 | 30 | 40 | 70 | ||||
| CRJ | シングル | 0.042 | 0.095 | 〜190° | ||||||||||||||
| CRA1 | シングル | 1.91 | 9.27 | 17.2 | 31.7 | 74.3 | 〜190° | |||||||||||
| CRQ2 | ダブル | 0.3 | 0.75 | 1.84 | 3.11 | 5.3 | 〜370° | |||||||||||
| MSQ | ダブル | 0.89 | 1.84 | 2.73 | 4.64 | 〜190° | ||||||||||||
| MSQB | ダブル | 0.09 | 0.18 | 0.29 | 0.56 | 0.89 | 1.84 | 2.73 | 4.64 | 6.79 | 10.1 | 19.8 | 〜190° | |||||
| MSQA | ダブル | 0.09 | 0.18 | 0.29 | 0.56 | 0.89 | 1.84 | 2.73 | 4.64 | 〜190° | ||||||||
| ベーン | ||||
|---|---|---|---|---|
| CRB2 | シングル | ダブル | ||
|
トルク（0.5MPa時） |
0.1 | 0.12 | ||
| 0.3 | 0.32 | 0.25 | ||
| 0.7 | 0.70 | 0.65 | ||
| 1 | 1.45 | |||
| 2 | 1.83 | |||
| 3 | 3.73 | 3.70 | ||
| 7 | 7.59 | |||
| 最大揺動角度 | 〜270° | 〜100° | ||
| CRBU2 | シングル | ダブル | ||
|
トルク（0.5MPa時） |
0.1 | 0.12 | ||
| 0.3 | 0.32 | 0.25 | ||
| 0.7 | 0.70 | 0.65 | ||
| 1 | 1.45 | |||
| 2 | 1.83 | |||
| 3 | 3.73 | 3.70 | ||
| 7 | 7.59 | |||
| 最大揺動角度 | 〜270° | 〜100° | ||
| CBR1 | シングル | ダブル | ||
|
トルク（0.5MPa時） |
5 | 5.69 | ||
| 10 | 10.8 | 11.8 | ||
| 20 | 18.0 | 22.7 | ||
| 40 | 35.9 | 36.5 | ||
| 70 | 72.6 | |||
| 最大揺動角度 | 〜280° | 〜100° | ||
| MSUB | シングル | ダブル | ||
|
トルク（0.5MPa時） |
0.1 | 0.11 | ||
| 0.3 | 0.31 | 0.23 | ||
| 0.7 | 0.69 | 0.62 | ||
| 1 | 1.42 | |||
| 2 | 1.78 | |||
| 3 | 3.63 | |||
| 最大揺動角度 | 〜180° | 〜90° | ||
| MSUA | シングル | |||
|
トルク（0.5MPa時） |
0.1 | 0.11 | ||
| 0.3 | 0.31 | |||
| 0.7 | 0.69 | |||
| 2 | 1.78 | |||
| 最大揺動角度 | 〜180° | |||
| ラック&ピニオン | |||
|---|---|---|---|
| CRJ | シングル | ||
|
トルク（0.5MPa時） |
0.04 | 0.042 | |
| 0.1 | 0.095 | ||
| 最大揺動角度 | 〜190° | ||
| CRA1 | シングル | ||
|
トルク（0.5MPa時） |
2 | 1.91 | |
| 10 | 9.27 | ||
| 20 | 17.2 | ||
| 30 | 31.7 | ||
| 70 | 74.3 | ||
| 最大揺動角度 | 〜190° | ||
| CQQ2 | シングル | ||
|
トルク（0.5MPa時） |
0.3 | 0.3 | |
| 0.7 | 0.75 | ||
| 2 | 1.84 | ||
| 3 | 3.11 | ||
| 5 | 5.3 | ||
| 最大揺動角度 | 〜370° | ||
| MSQB | ダブル | ||
|
トルク（0.5MPa時） |
0.1 | 0.09 | |
| 0.2 | 0.18 | ||
| 0.3 | 0.29 | ||
| 0.7 | 0.56 | ||
| 1 | 0.89 | ||
| 2 | 1.84 | ||
| 3 | 2.73 | ||
| 5 | 4.64 | ||
| 7 | 6.79 | ||
| 10 | 10.1 | ||
| 20 | 19.8 | ||
| 最大揺動角度 | 〜190° | ||
| MSQA | ダブル | ||
|
トルク（0.5MPa時） |
0.1 | 0.09 | |
| 0.2 | 0.18 | ||
| 0.3 | 0.29 | ||
| 0.7 | 0.56 | ||
| 1 | 0.89 | ||
| 2 | 1.84 | ||
| 3 | 2.73 | ||
| 5 | 4.64 | ||
| 最大揺動角度 | 〜190° | ||
