省エネルギー

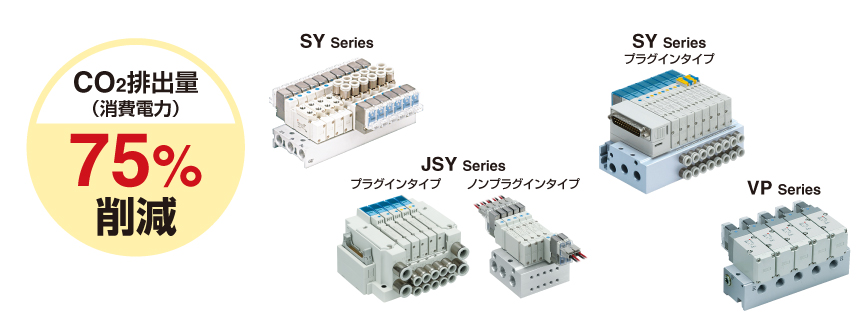

節電回路による通電時のCO2排出量(消費電力)削減
CO2排出量(消費電力)75%削減

節電回路により消費電力低減

保持時の無駄な電力を削減することにより、消費電力を標準に対して約1/4に低減しました。(定格電圧DC24V印加時、62ms※1を超える通電時間で効果を示します。)下記電力波形をご参照ください。

節電回路付電力波形

※1 SY/SYJシリーズの場合

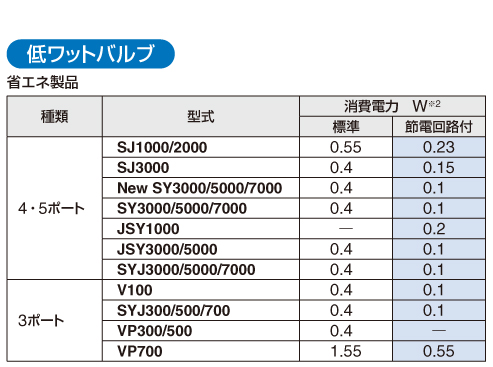

低ワットバルブ

※2 DCランプ付

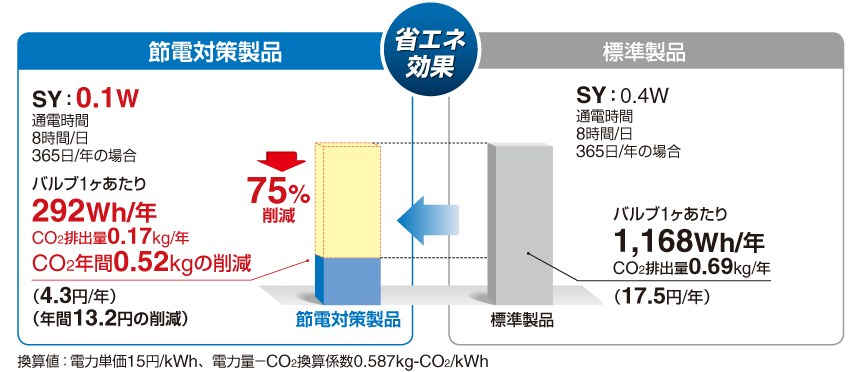

省エネ効果
該当製品のご案内

コンパクト5ポートソレノイドバルブ プラグインタイプ JSY1000/3000/5000

方向制御機器 » パイロット式4·5ポートソレノイドバルブ
    ・流量UPでサイズダウン可能。
     省スペース・軽量化・大流量化に貢献します。
    ・消費電力:0.1W(節電回路付※)、0.4W(標準)
     ※オーダーメイド
    ・コネクタ接続マニホールド
    ・4位置デュアル3ポート弁を準備
    ・マニホールド型式:JJ5SY1,JJ5SY3,JJ5SY5
    ・真空ユニットZK2 Seriesとの連結が可能
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

  • コンパクト5ポートソレノイドバルブ プラグインタイプ JSY1000/3000/5000
    取扱説明書
    シリーズ 検索結果を表示
    JSY1000検索結果を表示
    JSY3000検索結果を表示
    JSY5000検索結果を表示
  • コンパクト5ポートソレノイドバルブ プラグインタイプ JSY1000/3000/5000
    自己宣言書
    シリーズ 検索結果を表示
    JSY1000検索結果を表示
    JSY3000検索結果を表示
    JSY5000検索結果を表示
  • コンパクト5ポートソレノイドバルブ プラグインタイプ JSY1000/3000/5000
    マニホールド仕様書
    シリーズ 検索結果を表示
    JSY1000検索結果を表示
    JSY3000検索結果を表示
    JSY5000検索結果を表示
シリーズ流量特性
4/2→3/5(A/B→E)
C[dm3/(s・bar)]
流量特性
4/2→3/5(A/B→E)
b
シリンダ駆動
サイズ
消費電力(W)
JSY10000.910.48φ400.2(節電回路付)
JSY30002.770.27φ500.4(標準)
0.1(節電回路付※)
※オーダーメイド
JSY50006.590.22φ800.4(標準)
0.1(節電回路付※)
※オーダーメイド

コンパクト5ポートソレノイドバルブ ノンプラグイン JSY1000/3000/5000

方向制御機器 » パイロット式4·5ポートソレノイドバルブ
    ・流量UPでサイズダウン可能。
     省スペース・軽量化・大流量化に貢献します。
    ・消費電力:0.1W(節電回路付※)、0.4W(標準)
     ※オーダーメイド
    ・4位置デュアル3ポート弁を準備
    ・裏配管を用意(A,Bポート)
    ・マニホールド型式:JJ5SY1、JJ5SY3、JJ5SY5
    ・直接配管形 単体形(P.Eプレート搭載)
    ・M12コネクタ対応(JSY5000)
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

  • コンパクト5ポートソレノイドバルブ ノンプラグイン JSY1000/3000/5000
    取扱説明書
    シリーズ 検索結果を表示
    JSY1000検索結果を表示
    JSY3000検索結果を表示
    JSY5000検索結果を表示
  • コンパクト5ポートソレノイドバルブ ノンプラグイン JSY1000/3000/5000
    自己宣言書
    シリーズ 検索結果を表示
    JSY1000検索結果を表示
    JSY3000検索結果を表示
    JSY5000検索結果を表示
  • コンパクト5ポートソレノイドバルブ ノンプラグイン JSY1000/3000/5000
    マニホールド仕様書
    シリーズ 検索結果を表示
    JSY1000検索結果を表示
    JSY3000検索結果を表示
    JSY5000検索結果を表示
シリーズ流量特性
4/2→3/5(A/B→E)
C[dm3/(s・bar)]
流量特性
4/2→3/5(A/B→E)
b
シリンダ駆動
サイズ
消費電力(W)
JSY10000.630.28φ320.2(節電回路付)
JSY30001.810.27φ500.4(標準)
0.1(節電回路付※)
※オーダーメイド
JSY50003.720.18φ800.4(標準)
0.1(節電回路付※)
※オーダーメイド

5ポートソレノイドバルブ プラグインタイプ SY3000/5000/7000

方向制御機器 » パイロット式4·5ポートソレノイドバルブ
製品特長

10J型、11J型マニホールド
(フラットケーブル PCワイヤリング対応)
掲載カタログはこちら

    ・流量UPでバルブのサイズダウン可能。
     省エネ、省スペースに貢献します。
    ・消費電力:0.1W(節電回路付)、0.35W(標準)
    ・プラグインサブプレートに対応。
    ・プラグイン金属ベース(IP40)/プラグインコネクタ接続ベース(IP67)
    ・マニホールド型式:SS5Y3,SS5Y5,SS5Y7
    ・F.R.L.コンビネーションに(AC-D Series)接続(-X990)
    ・スペーサ形減圧弁に対応
シリーズ流量特性
4/2→5/3(A/B→EA/EB)
C[dm3/(s・bar)]
流量特性
4/2→5/3(A/B→EA/EB)
b
シリンダ
駆動
サイズ
消費電力(W)
SY30001.60.19φ500.35(標準)
0.1(節電回路付)
SY50003.60.17φ630.35(標準)
0.1(節電回路付)
SY70005.90.20φ800.35(標準)
0.1(節電回路付)

5ポートソレノイドバルブ SY3000/5000/7000/9000

方向制御機器 » パイロット式4·5ポートソレノイドバルブ

45G型マニホールド
(フラットケーブル PCワイヤリング対応)
掲載カタログはこちら

    ・3ポート弁と5ポート弁の混合取付け可能。
    ・消費電力:0.1W(節電回路付)
    ・アルミ一体型マニホールド、DINレール、分割形マニホールドなど豊富なマニホールドオプション。
    ・マニホールド型式:SS5Y3,SS5Y5,SS5Y7,SS5Y9
    ・スペーサ形減圧弁に対応
シリーズ流量特性
4/2→5/3(A/B→EA/EB)
C[dm3/(s・bar)]
流量特性
4/2→5/3(A/B→EA/EB)
b
流量特性
4/2→5/3(A/B→EA/EB)
Cv
シリンダ駆動
サイズ
消費電力(W)
SY30001.10.300.26φ400.35(標準)
0.1(節電回路付)
SY50002.80.290.66φ630.35(標準)
0.1(節電回路付)
SY70004.50.271.1φ800.35(標準)
0.1(節電回路付)
SY9000100.292.5φ1000.35(標準)
0.1(節電回路付)
SY3001.10.300.26φ400.35(標準)
0.1(節電回路付)
SY5002.80.290.66φ630.35(標準)
0.1(節電回路付)

3ポートソレノイドバルブ/パイロット・ポペットタイプ VP300/500/700

方向制御機器 » パイロット式3ポートソレノイドバルブ(電磁弁)
    ・全波整流器内蔵(ACの場合)
    ・パイロット弁にストレーナ内蔵。
    ・外部パイロット形は真空使用可能。
    ・マニホールド型式:VV3P3,VV3P5,VV3P7
シリーズ流量特性
2→3(A→P)
C[dm3/( s・bar)]
流量特性
2→3(A→P)
b
流量特性
2→3(A→P)
Cv
消費電力(W)真空使用可能
VP3004.20.231.01.55(標準)
0.55(節電回路付)
0.4(低ワット仕様)
-100kPa
VP5008.90.202.11.55(標準)
0.55(節電回路付)
0.4(低ワット仕様)
-100kPa
VP70015.30.223.71.55(標準)
0.55(節電回路付)
-100kPa
