製品選定ガイド

製品情報 »  製品選定ガイド »  4・5ポートソレノイドバルブ »  エアシリンダ駆動サイズから選ぶ

製品選定ガイド4・5ポート
ソレノイドバルブ

エアシリンダ駆動サイズから選ぶ

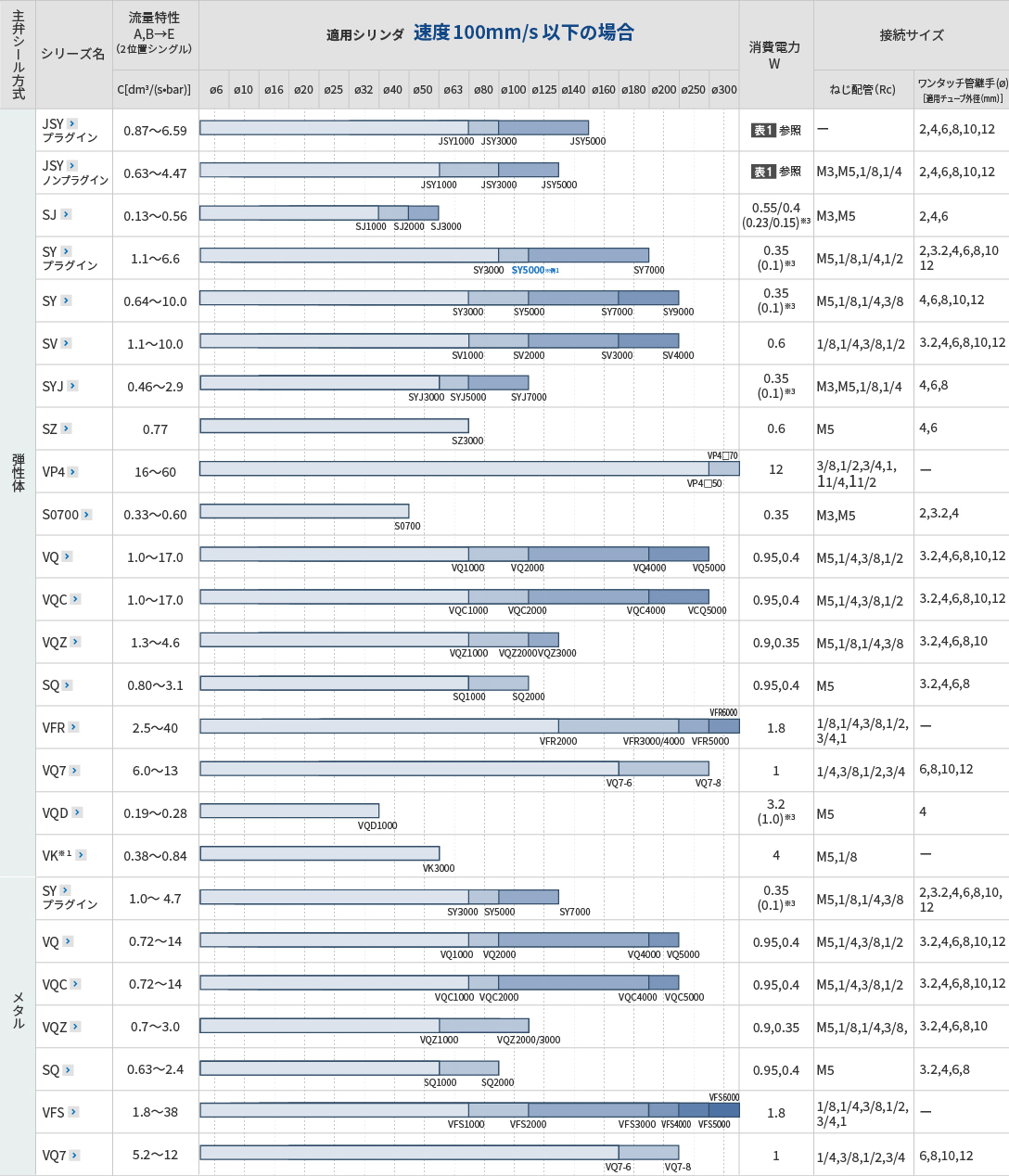

シリーズ名をクリックすると詳細ページが表示されます。

  • ※1:シングル(S)のみ。
  • ※2:最適以下のエアシリンダサイズでも使用可能です。
  • ※3:( )は節電回路付。保持時の値。詳細は製品個別注意事項をご覧ください。
  • 適用シリンダ速度:100mm/s以下の場合の条件

    ●圧力:0.5MPa ●配管長さ:1m ●負荷割合:50% ●ストローク:200mm
    ●速度:100mm/s以下

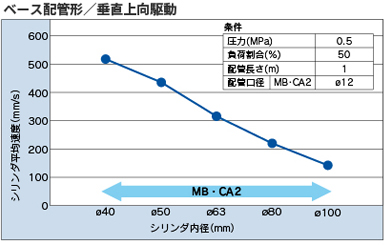

  • エアシリンダサイズとスピード

    例1)SY9000シリーズ(Cv.2.5)を使用して、下記条件でエアシリンダø40~ø100を動かした場合に得られる、エアシリンダ平均速度

    各種条件に対する詳細につきましては、当社機器選定プログラムエアシリンダ駆動システムをご利用のうえ、ご判断ください。
